TECHNICKÝ POPIS PRO OPRAVU STŘEŠNÍHO PLÁŠTĚ KARLY MACHOVÉ Č.P.1506, 1507, 1508, BEROUN. Pohled na dům. Stav střešního pláště bytového domu:

Transkript

1 TECHNICKÝ POPIS PRO OPRAVU STŘEŠNÍHO PLÁŠTĚ KARLY MACHOVÉ Č.P.1506, 1507, 1508, BEROUN Pohled na dům Stav střešního pláště bytového domu:

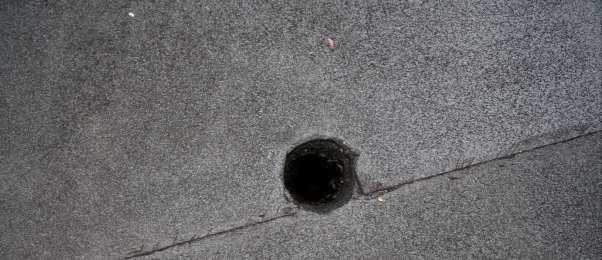

2 střešní vpustě Výlezy na střechu Část štítu, která se bude dozateplovat, včetně atiky, která dnes není zateplena.

3 odvětrávací hlavice Komíny odvětrání

4 Obecné zásady provádění nového střešního pláště Při provádění střešního pláště bude dodržen technologický předpis výrobce hydroizolace včetně systémových kotevních prvků a klempířských prvků. Povrch stávajícího střešního pláště je třeba důkladně očistit tlakovou vodou a zbavit je všech oddělitelných částí a prachu. Je nutné odstranit veškeré konstrukce, které mohou znesnadňovat montáž a být v budoucnosti zdrojem poruch. Spád střechy a způsob vyspádování nebude měněn. Při provádění pokládky tepelné izolace bude kontrolováno, zda je vyspádování v souladu s doporučením výrobce hydroizolace. Pokud budou zjištěna místa s nedostatečným spádem, bude problém řešen přespádováním. Na objektu je navržena nová skladba střešního pláště, zateplení bude provedeno na stávající střešní plášť. Jako tepelná izolace budou použity desky z pěnového polystyrénu vhodného pro zabudování do střech (EPS 150S). Na tepelnou izolaci bude provedena nová hydroizolace z měkčeného PVC. Použité materiály pro pro střešní plášť musejí být schváleny pro skladu střechy, která je při šíření požáru po povrchu klasifikovaná třídou BROOF(t3). Navrženou konstrukci střešního pláště je nutné v dalším stupni projektové dokumentace nebo ve fázi realizace ověřit z hlediska rizika kondenzace vodních par v střešním plášti a případně ji upravit tak aby byla zaručena funkčnost nového střešního pláště. Navrhovaný střešní plášť: exteriér Folie z mpvc Separační vrstva Tepelná izolace EPS 150S Stabil (kladená ve dvou vrstvách bez průběžných spar) Separační vrstva Stávající střešní konstrukce (jednoplášťová) Souvrství asfaltových pásu (budou ponechány ve funkci parozábrany) Poznámka: Skladba střešního pláště musí splňovat klasifikaci BROOF(t3) dle ČSN EN A1. Požadované průzkumy Před zahájením vlastních prací budou po zpřístupnění staveniště provedeny: zkoušky únosnosti kotevních prvků střešního pláště Projektant při volbě materiálů s ohledem na jejich odolnost vůči agresivitě vnějšího a vnitřního prostředí vycházel z informací objednatele projektu. Použité materiály byly odsouhlaseny objednatelem projektu. Po upřesnění materiálů v rámci prováděcího projektu dodavatele je třeba ověřit vhodnost materiálů pro uvažované prostředí Bourací práce klempířské prvky včetně nesoudržných podkladních vrstev výlezy na střechu prvky VZT na střeše včetně krycí desky střešní vpustí (napojení na stávající svody v domě) stožár STA

5 Poznámka: při bourání střešních vpustí musí být zajištěno fungování střechy s ohledem na počasí srážky Střešní plášť SC1 - Střešní plášť nad byty Stávající konstrukce střechy je jednoplášťová. Dodatečné zateplení střešního pláště provedeno na stávající vhodně připravenou hydroizolační vrstvu. Skladba stávajícího střešního pláště: exteriér souvrství asfaltových pásů tl.40mm betonový potěr tl.50mm plynosilikát tl.150mm škvárový násyp tl.30mm (u vpusti) až 290mm (u atiky) podklad ŽB stropní panel (není na něm položena lepenka) Navržená skladba dodatečného zateplení střešního pláště: exteriér střešní folie mpvc tl. 1.6mm separační vrstva geotextilie o plošné hmotnost 300g/m2 tepelná izolace EPS 150S celkové tloušťky 220mm (kladená ve dvou vrstvách bez průběžných spár) separační vrstva stávající střešní plášť Skladba střešního pláště musí splňovat klasifikaci BROOF(t3) dle ČSN EN A1. Součástí konstrukce střechy jsou nezbytné systémové profily z poplastovaného plechu. V dalším stupni projektové dokumentace nebo ve fázi přípravy realizace musí být výpočtem ověřeno riziko kondenzace vodních par ve střešní konstrukci Zámečnické prvky Z4 - Stožár STA Stávající ocelová konstrukce stožáru bude demontována. Bude osazena nová ocelová žárově pozinkovaná konstrukce stožáru tak aby nebyla přerušena funkčnost slaboproudých zařízení na stožáru. Způsob nového kotvení musí umožňovat provedení dodatečného zateplení střešního pláště. Do slaboproudých zařízení lze zasahovat pouze na základě dohody s vlastníkem zařízení. Součástí dodávky bude kotevní materiál a prvky (chemické kotvy, distanční prvky,..) Klempířské prvky K4 - Oplechování atiky Oplechování ukončení střešního pláště bude systémovým profilem vyrobeným z poplastovaného plechu Viplanyl. Klempířský prvek bude kotven mechanicky na připravenou konstrukci ztužující okraj střešního pláště (viz V11). Rozvinutá šířka je 300mm.

6 V2 - Konstrukce ochrany proti blesku V2.1 jímací soustava na střešním plášti: Na zateplené střeše bude proveden nový, při zateplování demontovaný jímací systém. Veškeré práce výsledný stav musí být v souladu s ČSN EN (ČSN ). Případné vodivé kovové předměty a zařízení v blízkosti svodů budou též připojeny, přičemž případný svod v blízkosti vstupu do budovy (do 3m) je nutno opatřit varovným štítkem ohledně omezení přibližování se za bouřky. Veškeré práce a výsledný stav musí být v souladu s ČSN EN (ČSN ). Součástí dodávky bude kotevní materiál a prvky (chemické kotvy, distanční prvky,..). Poznámka 1: Projekt prvků ochrany proti blesku bude předmětem prováděcí dokumentace. Poznámka 2: Při předání stavby bude předána revizní zpráva pro celé zařízení ochrany proti blesku. Poznámka 3: Při realizaci bude zjištěna odbornou firmou funkčnost uzemnění a případně navržena a provedena příslušná opatření vedoucí k funkčnosti soustavy podle stávajících platných požadavků norem. V3 - Napojení konstrukcí KZS V3.2 objektová dilatace v místě střešního pláště: hydroizolační mpvc folie střešního pláště bude ukončena na konstrukci atiky pomocí profilu z poplastovaného plechu (profil bude použit 2x), folie bude natavena na profily, jeden profil bude kotven k jednomu dilatačnímu celku, druhý profil k druhému dilatačnímu celku. Do prostoru mezi profily bude vložen přířez měkkého materiálu a folie bude mít dostatečnou délku pro plnění funkce dilatace. V6 - Klimatizační jednotka na střeše Manipulaci s klimatizační jednotkou zajistí majitel jednotky. V7 - Komíny na střeše V rámci sanačních prací bude provedena oprava povrchů (omítek) stávajících komínových těles nad rovinou střešního pláště a oprava hlavic. Do vlastního komínového tělesa nebude zasahováno. V8 - Výlezy na střechu Stávající poklopy výlezů na střechu budou demontovány. Budou osazeny nové plechové poklopy výlezů (s tepelnou izolací) na střechu včetně nové konstrukce prostupu tepelnou izolací střešního pláště. V9 - Úprava podsad prvků vzduchotechniky na střeše Stávající konstrukce podsad vzduchotechniky bude navýšena tak aby rozdíl úrovní hydroizolace střešního pláště a hydroizolace vodorovné plochy podsady byl cca 250mm. Navýšení bude provedeno z dřevěných hranolů z impregnovaného dřeva, záklop bude proveden z impregnované desky na bázi dřeva dostatečné tloušťky. Při realizaci dodatečného zateplení střešního pláště budou tyto konstrukce zatepleny stejně jako přilehlý střešní plášť tj. bude provedena tepelná izolace EPS 150S tl.180mm na horní líc i boky konstrukce podsady. Tepelná izolace na horním líci bude provedena ve spádu tak aby se na ploše netvořily louže. Hydroizolační folie bude napojena-napnuta na systémové profily z poplastovaného plechu osazené na rohy a do koutů konstrukce. Poznámka 1: Součástí dodávky je i materiál potřebný pro prodloužení vzduchotechnických potrubí. Poznámka 2: Součástí dodávky bude kotevní materiál a prvky (chemické kotvy, distanční prvky,..). Poznámka 3: Prvky vzduchotechniky budou repasovány nebo nahrazeny novými. Rekonstrukce prvků VZT není řešena v projektové dokumentaci.

7 V10 - Střešní vpusti Stávající střešní vpusti budou vybourány. V místě stávajících střešních vpustí budou osazeny nové střešní vpusti. Dimenze střešních vpustí bude dle stávajících, případně dle dimenze potrubí dešťového svodu (bude zjištěno po odstranění stávajících vpustí). Konstrukce vpusti bude provedena s integrovanou mpvc manžetou, tepelně izolovaná - dvoustěnná s ochranným košem. Poznámka 1: Součástí dodávky je i materiál potřebný pro prodloužení potrubí svodu. Poznámka 2: Součástí dodávky bude kotevní materiál a prvky (chemické kotvy, distanční prvky,..). V11 - Konstrukce vyztužení okraje střechy a atiky Okraj střechy a a střechy strojovny výtahu bude vyztužen konstrukcí z impregnované desky na bázi dřeva kotvené do stávajících konstrukcí mechanicky, tato deska bude podložena pásem z tepelné izolace z extrudovaného polystyrenu tl.40-50mm. Deska bude provedena ve spádu tak aby srážková voda odtékala na střešní plášť. Poznámka 1: Součástí konstrukce ztužení jsou systémové profily z poplastovaného plechu (pro kotvení, ukončování a olemování). Poznámka 2: Součástí dodávky bude kotevní materiál a prvky (chemické kotvy, distanční prvky,..). Statický výpočet D.1.2.a) 1.6 Nová skladba střechy Na střeše je navržená nová dodatečná skladba střešního pláště. Stávající střešní skladby se neodstraňují, ale provede se jejich překrytí novou dodatečnou vrstvou zateplení s hydroizolačními pásy. Z výsledků výpočtu hmotnosti nové dodatečné skladby střešního pláště na 1 m 2 (9,5 kg/m 2 ) je zřejmé, že hodnota přitížení je zanedbatelná vzhledem k hmotnosti původního střešního pláště na 1 m 2 (~729 kg/m 2 ) před provedením nové dodatečné skladby střešního pláště. Výpočet hmotnosti nové dodatečné skladby střešního pláště: fólie mpvc geotextílie 0,002 x 13 0,026 kn/m 2 0,003 kn/m 2 polystyren 0,220 x 0,30 0,066 kn/m 2 0,095 kn/m 2 Dodatečné zateplení střechy řádně kotvit na účinku sání větru (viz D.1.2.a) 1.7). D.1.2.a) Střecha: Pro větrnou oblast F na střeše objektu: Součinitel tlaku pro pozemní stavby plocha vystavená větru A = 10 [m 2 ] součinitel vnějšího tlaku pro zatíženou plochu do 1 m 2 c pe,1 = -2,5 součinitel vnějšího tlaku pro zatíženou plochu od 10 m 2 c pe,10 = -1,8 součinitel vnějšího tlaku cpe,10 c pe = -1,8 Tlak větru na povrchy tlak působcí na vnější povrch w e q p z e c pe w e = -0,93 [knm -2 ]

8 Pro větrnou oblast G na střeše objektu: Součinitel tlaku pro pozemní stavby plocha vystavená větru A = 10 [m 2 ] součinitel vnějšího tlaku pro zatíženou plochu do 1 m 2 c pe,1 = -2,0 součinitel vnějšího tlaku pro zatíženou plochu od 10 m 2 c pe,10 = -1,2 součinitel vnějšího tlaku cpe,10 c pe = -1,2 Tlak větru na povrchy tlak působcí na vnější povrch w e q p z e c pe w e = -0,62 [knm -2 ] Pro větrnou oblast H na střeše objektu: Součinitel tlaku pro pozemní stavby plocha vystavená větru A = 10 [m 2 ] součinitel vnějšího tlaku pro zatíženou plochu do 1 m 2 c pe,1 = -1,2 součinitel vnějšího tlaku pro zatíženou plochu od 10 m 2 c pe,10 = -0,7 součinitel vnějšího tlaku cpe,10 c pe = -0,7 w e = -0,10 [knm -2 ] w e q p z e c pe Pro větrnou oblast I na střeše objektu: Součinitel tlaku pro pozemní stavby plocha vystavená větru A = 10 [m 2 ] součinitel vnějšího tlaku pro zatíženou plochu do 1 m 2 c pe,1 = -0,2 součinitel vnějšího tlaku pro zatíženou plochu od 10 m 2 c pe,10 = -0,2 součinitel vnějšího tlaku cpe,10 c pe = -0,2 Tlak větru na povrchy tlak působcí na vnější povrch w e q p z e c pe w e = -0,10 [knm -2 ]

9

10 Tlak větru na povrchy tlak působcí na vnější povrch
