1 Systém plotových panelů NYLOFOR Návod na montáž

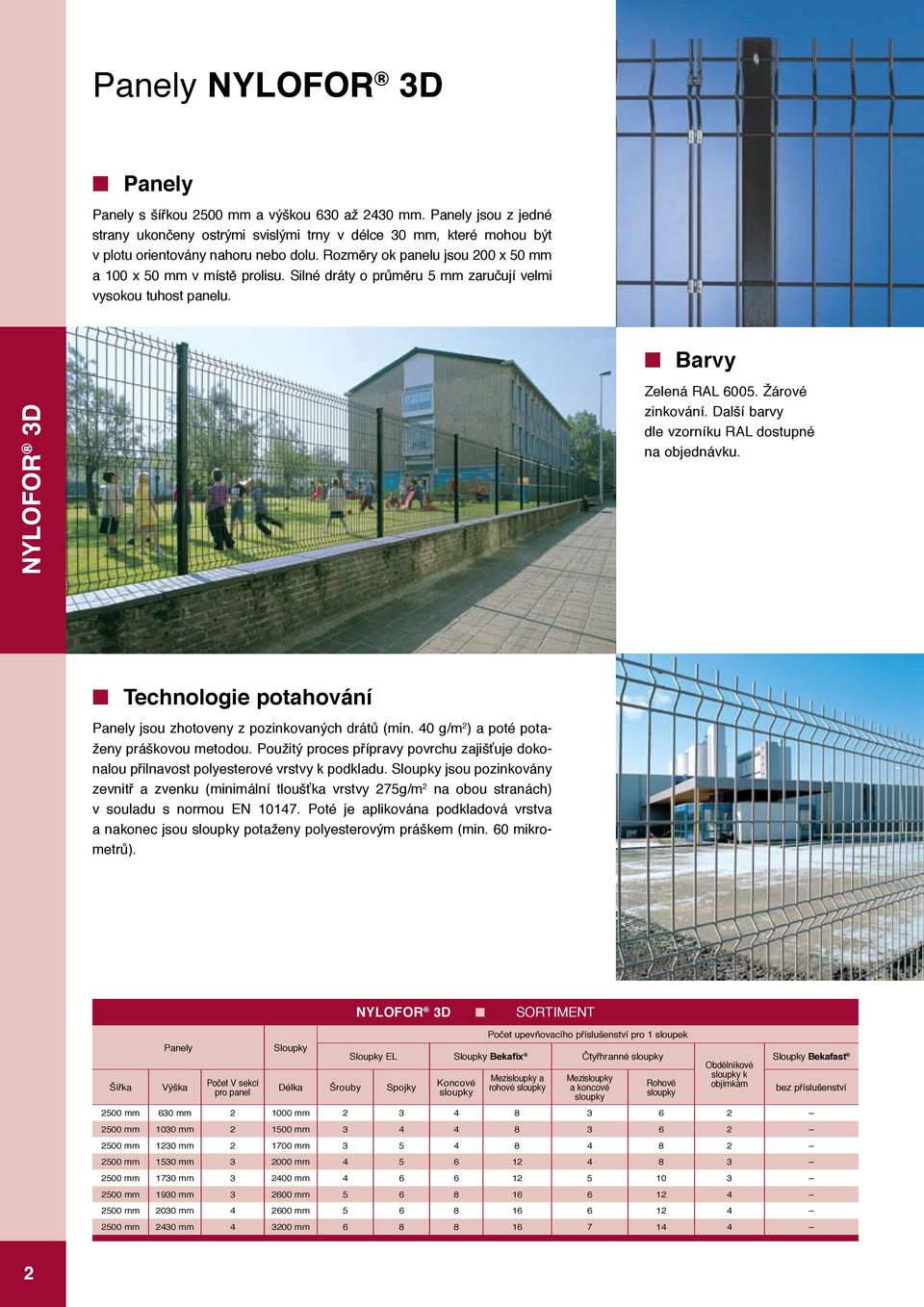

2 Panely NYLOFOR 3D Panely Panely s šířkou 2500 mm a výškou 630 až 2430 mm. Panely jsou z jedné strany ukončeny ostrými svislými trny v délce 30 mm, které mohou být v plotu orientovány nahoru nebo dolu. Rozměry ok panelu jsou 200 x 50 mm a 100 x 50 mm v místě prolisu. Silné dráty o průměru 5 mm zaručují velmi vysokou tuhost panelu. NYLOFOR 3D Barvy Zelená RAL Žárové zinkování. Další barvy dle vzorníku RAL dostupné na objednávku. Technologie potahování Panely jsou zhotoveny z pozinkovaných drátů (min. 40 g/m 2 ) a poté potaženy práškovou metodou. Použitý proces přípravy povrchu zajišťuje dokonalou přilnavost polyesterové vrstvy k podkladu. Sloupky jsou pozinkovány zevnitř a zvenku (minimální tloušťka vrstvy 275g/m 2 na obou stranách) v souladu s normou EN Poté je aplikována podkladová vrstva a nakonec jsou potaženy polyesterovým práškem (min. 60 mikrometrů). Šířka Panely Výška Počet V sekcí pro panel Sloupky Délka Šrouby Spojky NYLOFOR 3D SORTIMENT Počet upevňovacího příslušenství pro 1 sloupek Sloupky EL Sloupky Bekafix Čtyřhranné Koncové Mezi a rohové Mezi a koncové Rohové Obdélníkové k objímkám Sloupky Bekafast bez příslušenství 2500 mm 630 mm mm mm 1030 mm mm mm 1230 mm mm mm 1530 mm mm mm 1730 mm mm mm 1930 mm mm mm 2030 mm mm mm 2430 mm mm

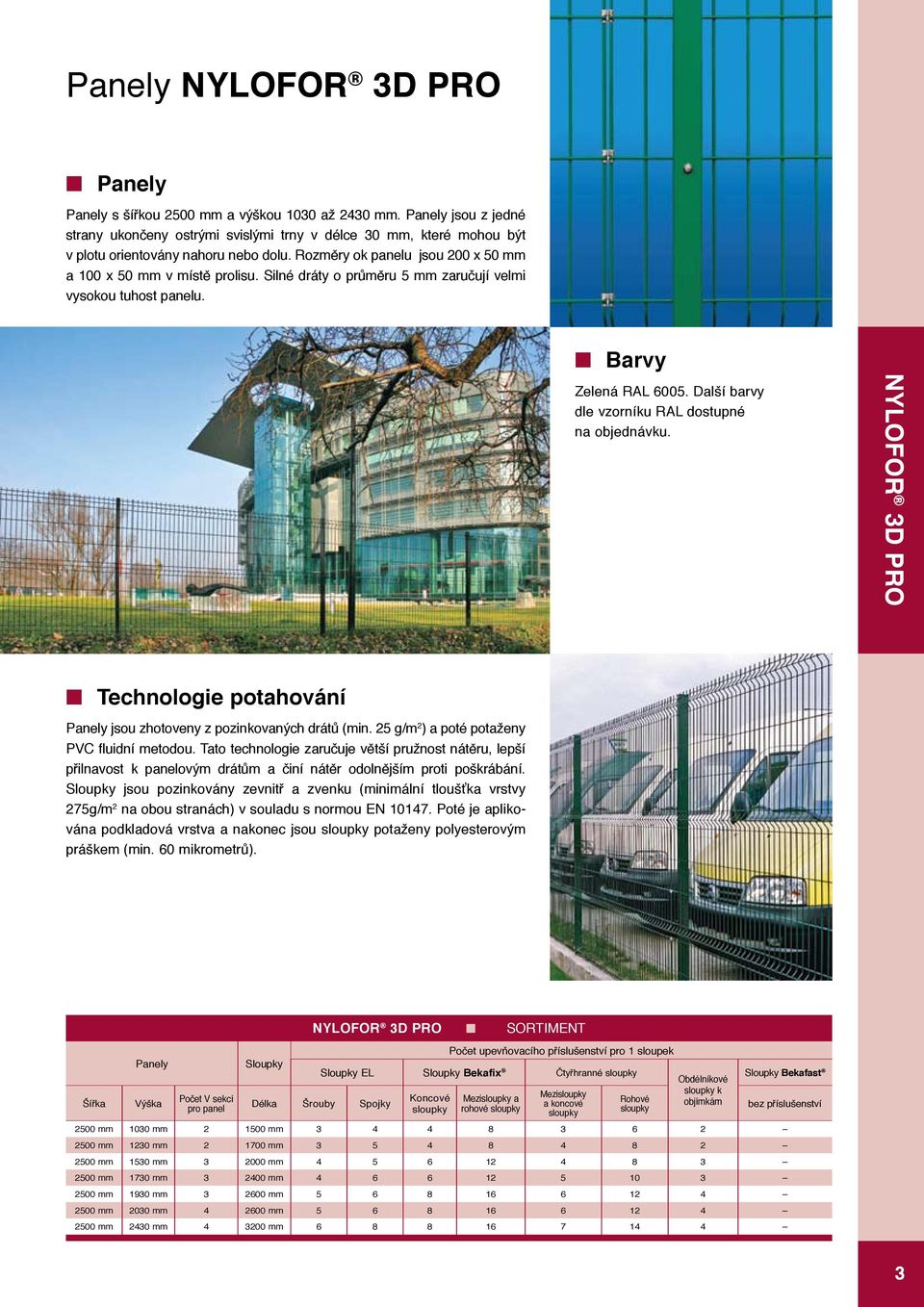

3 Panely NYLOFOR 3D PRO Panely Panely s šířkou 2500 mm a výškou 1030 až 2430 mm. Panely jsou z jedné strany ukončeny ostrými svislými trny v délce 30 mm, které mohou být v plotu orientovány nahoru nebo dolu. Rozměry ok panelu jsou 200 x 50 mm a 100 x 50 mm v místě prolisu. Silné dráty o průměru 5 mm zaručují velmi vysokou tuhost panelu. Barvy Zelená RAL Další barvy dle vzorníku RAL dostupné na objednávku. NYLOFOR 3D PRO Technologie potahování Panely jsou zhotoveny z pozinkovaných drátů (min. 25 g/m 2 ) a poté potaženy PVC fluidní metodou. Tato technologie zaručuje větší pružnost nátěru, lepší přilnavost k panelovým drátům a činí nátěr odolnějším proti poškrábání. Sloupky jsou pozinkovány zevnitř a zvenku (minimální tloušťka vrstvy 275g/m 2 na obou stranách) v souladu s normou EN Poté je aplikována podkladová vrstva a nakonec jsou potaženy polyesterovým práškem (min. 60 mikrometrů). Šířka Panely Výška Počet V sekcí pro panel Sloupky NYLOFOR 3D PRO SORTIMENT Počet upevňovacího příslušenství pro 1 sloupek Sloupky EL Sloupky Bekafix Čtyřhranné Délka Šrouby Spojky Koncové Mezi a rohové Mezi a koncové Rohové Obdélníkové k objímkám Sloupky Bekafast bez příslušenství 2500 mm 1030 mm mm mm 1230 mm mm mm 1530 mm mm mm 1730 mm mm mm 1930 mm mm mm 2030 mm mm mm 2430 mm mm

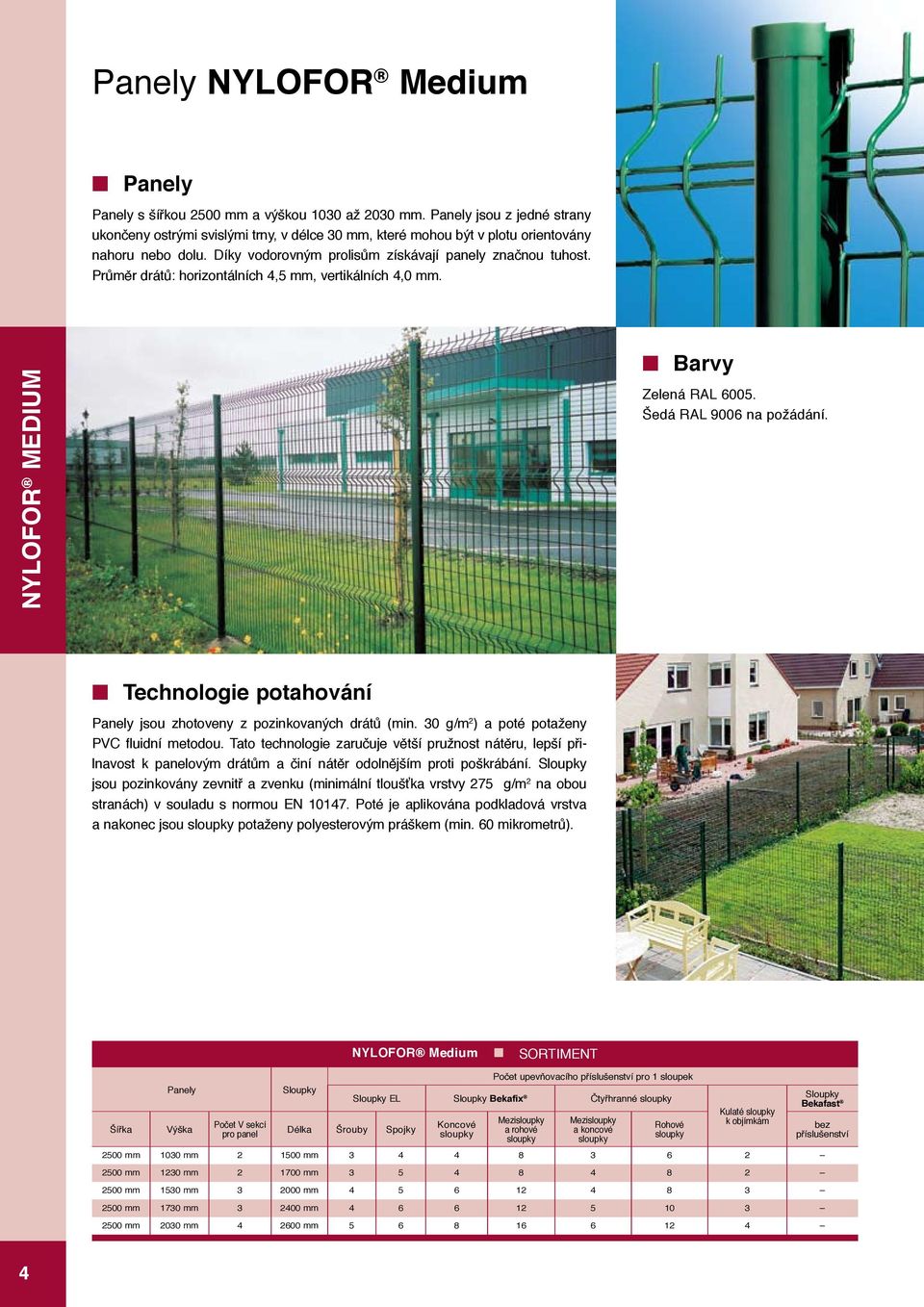

4 Panely NYLOFOR Medium Panely Panely s šířkou 2500 mm a výškou 1030 až 2030 mm. Panely jsou z jedné strany ukončeny ostrými svislými trny, v délce 30 mm, které mohou být v plotu orientovány nahoru nebo dolu. Díky vodorovným prolisům získávají panely značnou tuhost. Průměr drátů: horizontálních 4,5 mm, vertikálních 4,0 mm. NYLOFOR Medium Barvy Zelená RAL Šedá RAL 9006 na požádání. Technologie potahování Panely jsou zhotoveny z pozinkovaných drátů (min. 30 g/m 2 ) a poté potaženy PVC fluidní metodou. Tato technologie zaručuje větší pružnost nátěru, lepší přilnavost k panelovým drátům a činí nátěr odolnějším proti poškrábání. Sloupky jsou pozinkovány zevnitř a zvenku (minimální tloušťka vrstvy 275 g/m 2 na obou stranách) v souladu s normou EN Poté je aplikována podkladová vrstva a nakonec jsou potaženy polyesterovým práškem (min. 60 mikrometrů). Šířka Panely Výška Počet V sekcí pro panel Sloupky Délka Šrouby Spojky NYLOFOR Medium SORTIMENT Počet upevňovacího příslušenství pro 1 sloupek Sloupky EL Sloupky Bekafix Čtyřhranné Koncové Mezi a rohové Mezi a koncové Kulaté k objímkám 2500 mm 1030 mm mm mm 1230 mm mm mm 1530 mm mm mm 1730 mm mm mm 2030 mm mm Rohové Sloupky Bekafast bez příslušenství 4

5 Systémy sloupků a příslušenství Systém sloupků EL Svařované s obdélníkovým průřezem, s rozměry 60 x 40 x 1,5 mm, jsou vybaveny montážními otvory pro uchycení panelů, opatřenými plastovou čepičkou. Panely se připevňují k přední straně sloupků pomocí hákových šroubů s bezpečnostními maticemi. Panely jsou spojovány pomocí spojek svíraných s použitím kleští. Systém sloupků BEKAFIX Svařované s rozměry 70 x 45 mm ve tvaru písmene H vybavené plastovou čepičkou. Panely se připevňují ke stranám sloupků pomocí speciálních kovových spojek. Ke stahování spojek se používají kleště Bekafix. Systém čtyřhranných sloupků Panely se upevňují na zpředu pomocí fixačních kusů a zajišťovacích šroubů. Svařované čtyřhranné trubkové (60 x 60 x 1,50 mm) mají vložky pro upevnění fixačních kusů na panely a jsou zakryté plastikovou čepičkou. Systémy sloupků Systém sloupků BEKAFAST Svařované s rozměry 60 x 50 mm vybavené plastovou čepičkou. Panely se připevňují ke stranám sloupků bez použití jakéhokoliv příslušenství (jednoduchým zacvaknutím ve sloupcích). Systém obdélníkových sloupků k objímkám Svařované s obdélníkovým průřezem a rozměry 60 x 40 x 1,5 mm, vybavené plastovou čepičkou. Panely se upevňují ke stranám sloupků pomocí dvoudílných obdélníkových objímek spojovaných šrouby s bezpečnostními maticemi. Používají se tři druhy objímek: středové, koncové a rohové. Systém kulatých sloupků k objímkám Sloupky s pozinkované oceli o průměru 48 mm a tloušťce stěny 1,5 mm poplastované polyesterem, vybavené plastovou čepičkou. Panely se upevňují ke stranám sloupků pomocí dvoudílných kulatých objímek spojovaných s použitím šroubů s bezpečnostními maticemi. 5

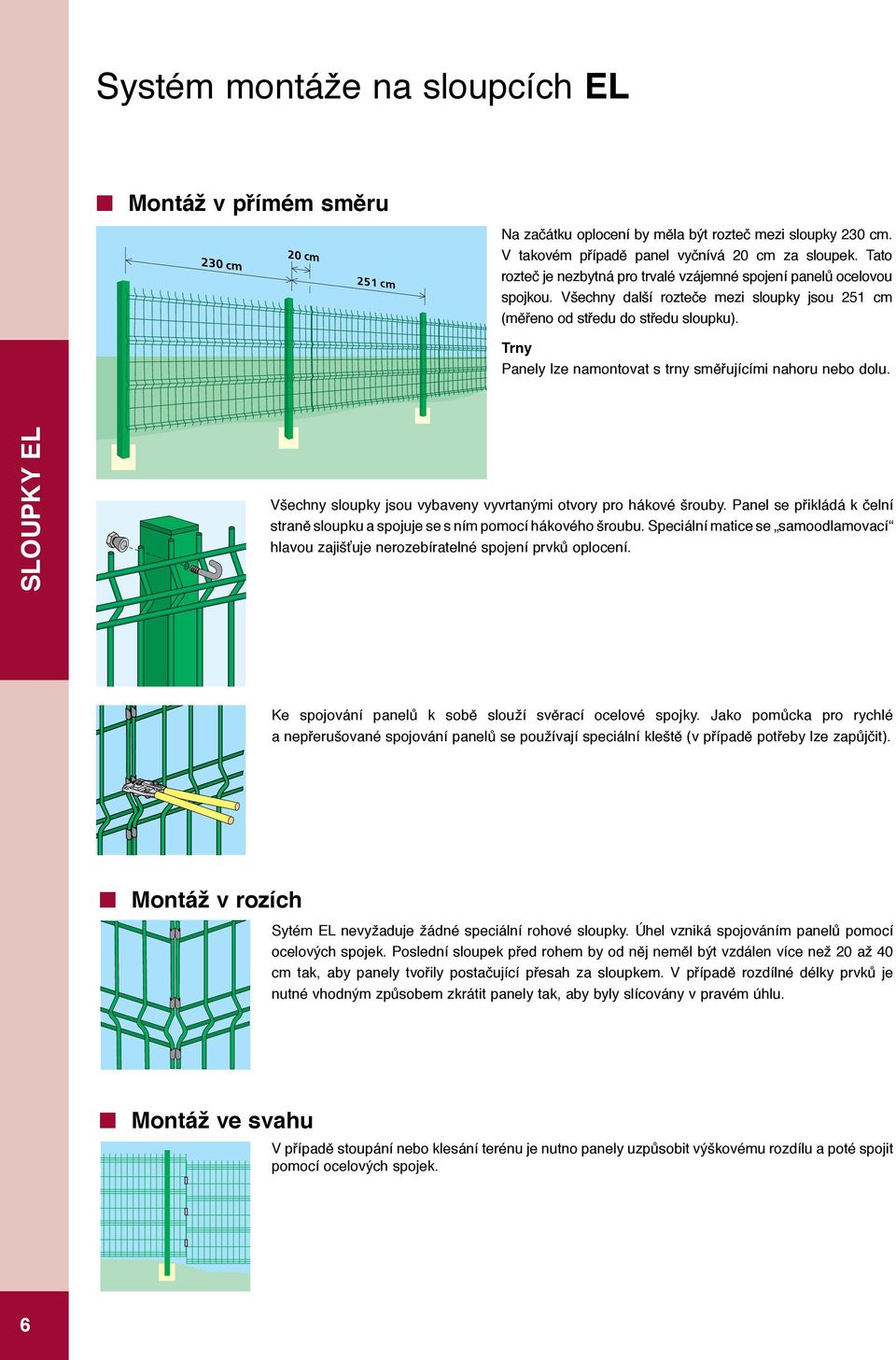

6 Systém montáže na sloupcích EL Montáž v přímém směru 20 cm 230 cm 251 cm Na začátku oplocení by měla být rozteč mezi 230 cm. V takovém případě panel vyčnívá 20 cm za sloupek. Tato rozteč je nezbytná pro trvalé vzájemné spojení panelů ocelovou spojkou. Všechny další rozteče mezi jsou 251 cm (měřeno od středu do středu sloupku). Trny Panely lze namontovat s trny směřujícími nahoru nebo dolu. Sloupky EL Všechny jsou vybaveny vyvrtanými otvory pro hákové šrouby. Panel se přikládá k čelní straně sloupku a spojuje se s ním pomocí hákového šroubu. Speciální matice se samoodlamovací hlavou zajišťuje nerozebíratelné spojení prvků oplocení. Ke spojování panelů k sobě slouží svěrací ocelové spojky. Jako pomůcka pro rychlé a nepřerušované spojování panelů se používají speciální kleště (v případě potřeby lze zapůjčit). Montáž v rozích Sytém EL nevyžaduje žádné speciální rohové. Úhel vzniká spojováním panelů pomocí ocelových spojek. Poslední sloupek před rohem by od něj neměl být vzdálen více než 20 až 40 cm tak, aby panely tvořily postačující přesah za sloupkem. V případě rozdílné délky prvků je nutné vhodným způsobem zkrátit panely tak, aby byly slícovány v pravém úhlu. Montáž ve svahu V případě stoupání nebo klesání terénu je nutno panely uzpůsobit výškovému rozdílu a poté spojit pomocí ocelových spojek. 6

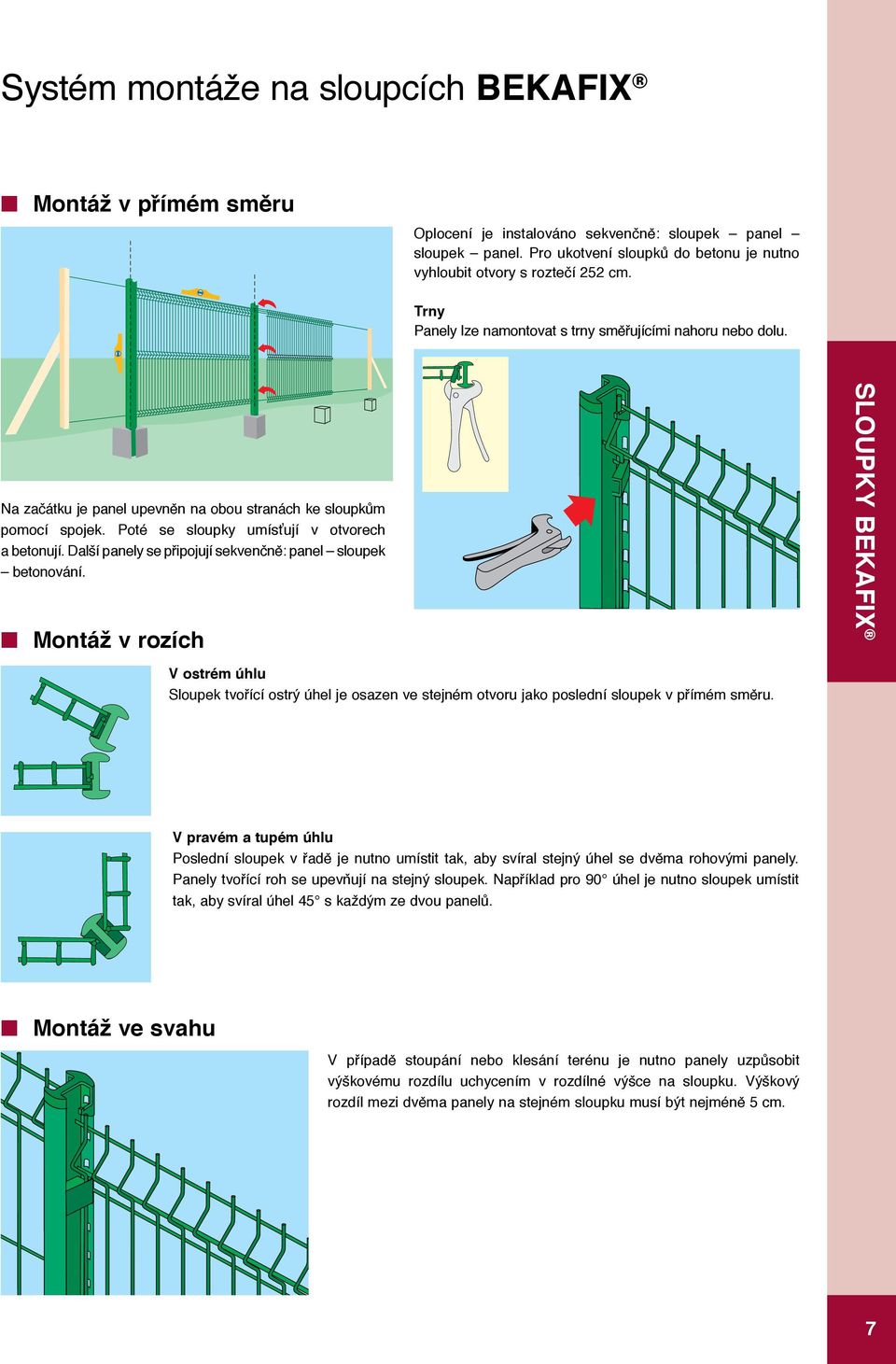

7 Systém montáže na sloupcích BEKAFIX Montáž v přímém směru Oplocení je instalováno sekvenčně: sloupek panel sloupek panel. Pro ukotvení sloupků do betonu je nutno vyhloubit otvory s roztečí 252 cm. Trny Panely lze namontovat s trny směřujícími nahoru nebo dolu. Na začátku je panel upevněn na obou stranách ke sloupkům pomocí spojek. Poté se umísťují v otvorech a betonují. Další panely se připojují sekvenčně: panel sloupek betonování. Montáž v rozích V ostrém úhlu Sloupek tvořící ostrý úhel je osazen ve stejném otvoru jako poslední sloupek v přímém směru. Sloupky BEKAFIX V pravém a tupém úhlu Poslední sloupek v řadě je nutno umístit tak, aby svíral stejný úhel se dvěma rohovými panely. Panely tvořící roh se upevňují na stejný sloupek. Například pro 90 úhel je nutno sloupek umístit tak, aby svíral úhel 45 s každým ze dvou panelů. Montáž ve svahu V případě stoupání nebo klesání terénu je nutno panely uzpůsobit výškovému rozdílu uchycením v rozdílné výšce na sloupku. Výškový rozdíl mezi dvěma panely na stejném sloupku musí být nejméně 5 cm. 7

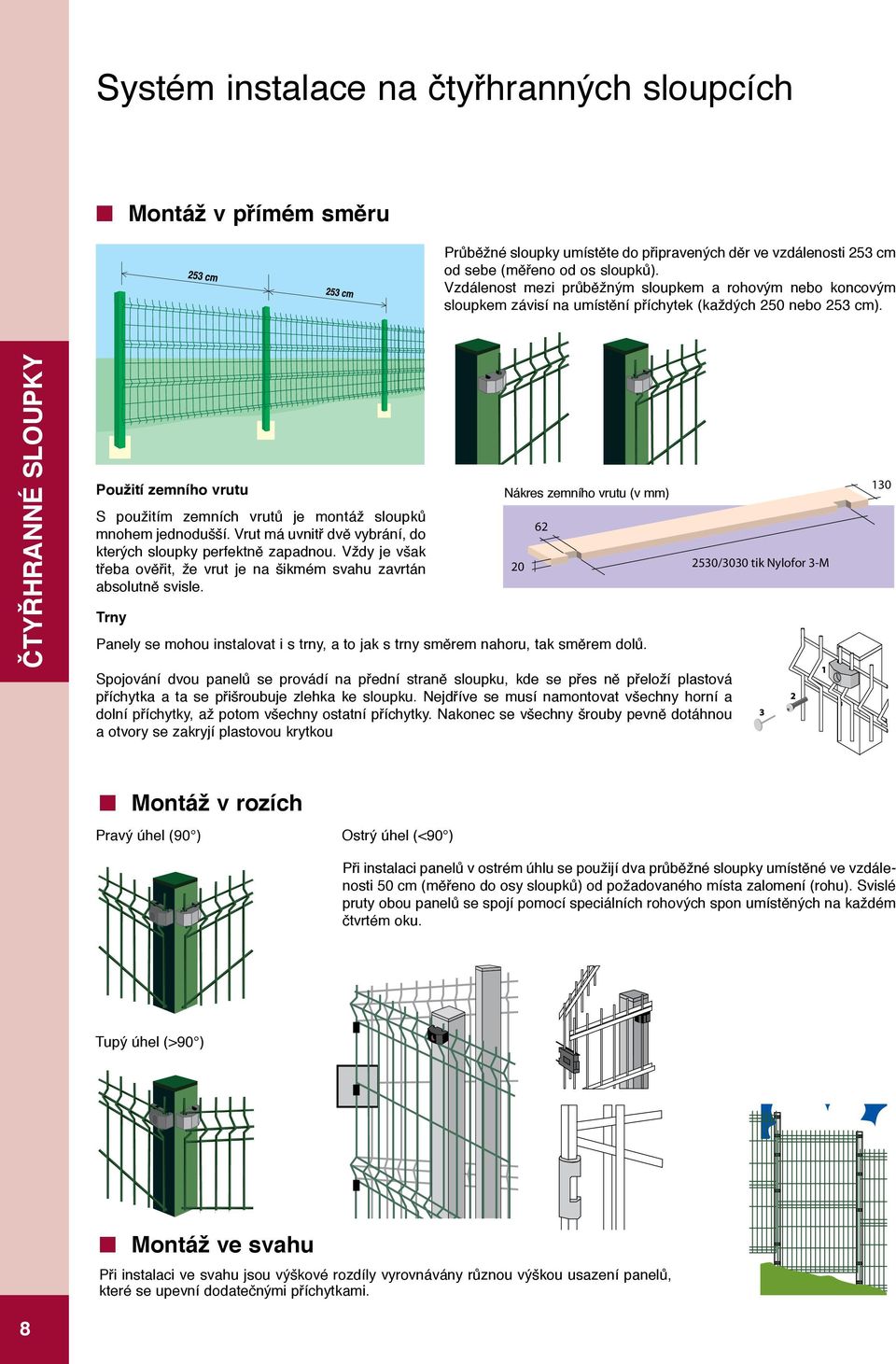

8 Systém instalace na čtyřhranných sloupcích Montáž v přímém směru Průběžné umístěte do připravených děr ve vzdálenosti 253 cm od sebe (měřeno od os sloupků). Vzdálenost mezi průběžným sloupkem a rohovým nebo koncovým sloupkem závisí na umístění příchytek (každých 250 nebo 253 cm). čtyřhranné Použití zemního vrutu S použitím zemních vrutů je montáž sloupků mnohem jednodušší. Vrut má uvnitř dvě vybrání, do kterých perfektně zapadnou. Vždy je však třeba ověřit, že vrut je na šikmém svahu zavrtán absolutně svisle. Nákres zemního vrutu (v mm) Trny Panely se mohou instalovat i s trny, a to jak s trny směrem nahoru, tak směrem dolů. Spojování dvou panelů se provádí na přední straně sloupku, kde se přes ně přeloží plastová příchytka a ta se přišroubuje zlehka ke sloupku. Nejdříve se musí namontovat všechny horní a dolní příchytky, až potom všechny ostatní příchytky. Nakonec se všechny šrouby pevně dotáhnou a otvory se zakryjí plastovou krytkou /3030 tik Nylofor 3-M 130 Montáž v rozích Pravý úhel (90 ) Ostrý úhel (<90 ) Při instalaci panelů v ostrém úhlu se použijí dva průběžné umístěné ve vzdálenosti 50 cm (měřeno do osy sloupků) od požadovaného místa zalomení (rohu). Svislé pruty obou panelů se spojí pomocí speciálních rohových spon umístěných na každém čtvrtém oku. Tupý úhel (>90 ) Montáž ve svahu Při instalaci ve svahu jsou výškové rozdíly vyrovnávány různou výškou usazení panelů, které se upevní dodatečnými příchytkami. 8

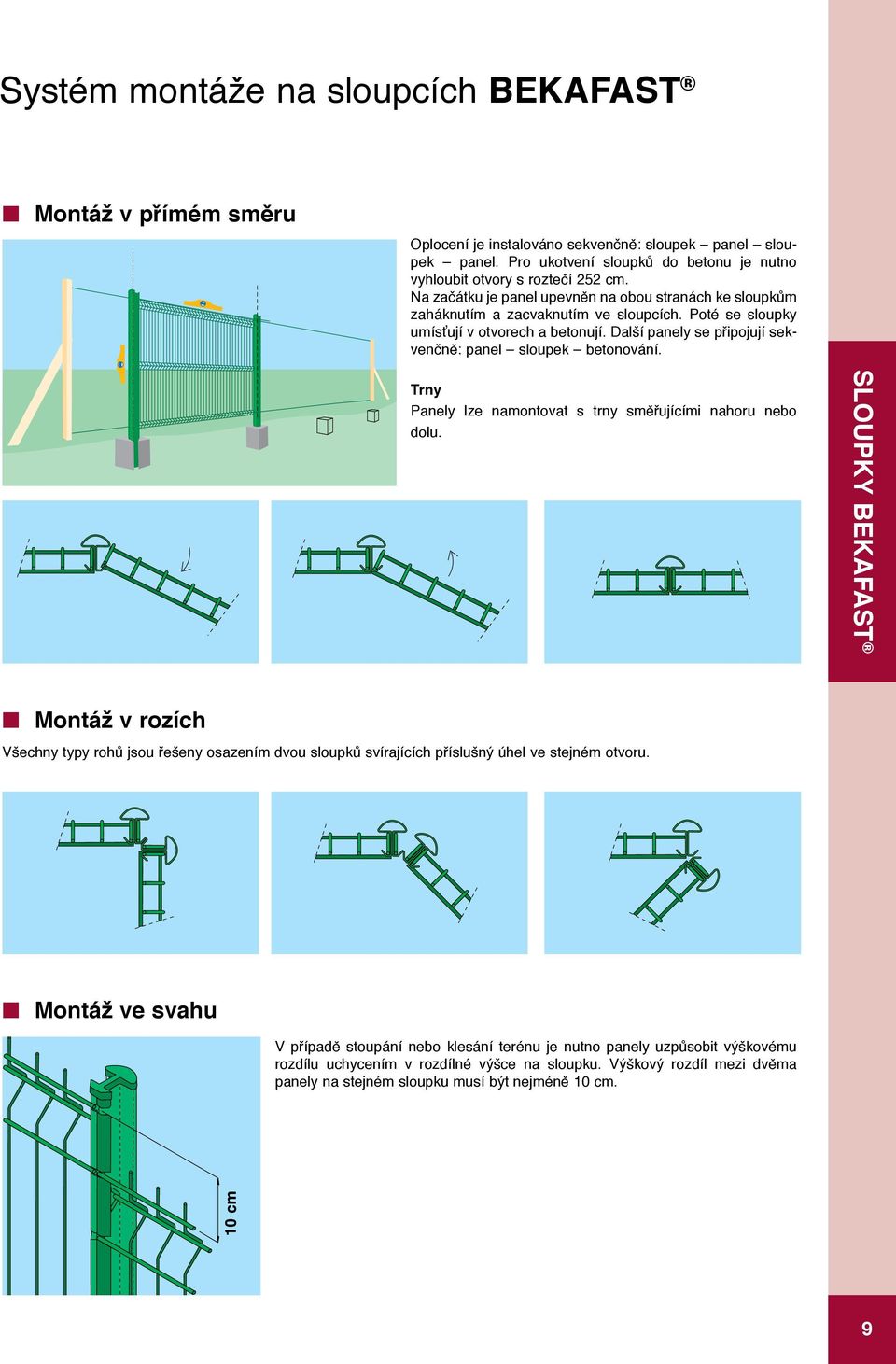

9 Systém montáže na sloupcích BEKAFAST Montáž v přímém směru Oplocení je instalováno sekvenčně: sloupek panel sloupek panel. Pro ukotvení sloupků do betonu je nutno vyhloubit otvory s roztečí 252 cm. Na začátku je panel upevněn na obou stranách ke sloupkům zaháknutím a zacvaknutím ve sloupcích. Poté se umísťují v otvorech a betonují. Další panely se připojují sekvenčně: panel sloupek betonování. Trny Panely lze namontovat s trny směřujícími nahoru nebo dolu. Sloupky BEKAFAST Montáž v rozích Všechny typy rohů jsou řešeny osazením dvou sloupků svírajících příslušný úhel ve stejném otvoru. Montáž ve svahu V případě stoupání nebo klesání terénu je nutno panely uzpůsobit výškovému rozdílu uchycením v rozdílné výšce na sloupku. Výškový rozdíl mezi dvěma panely na stejném sloupku musí být nejméně 10 cm. 10 cm 9

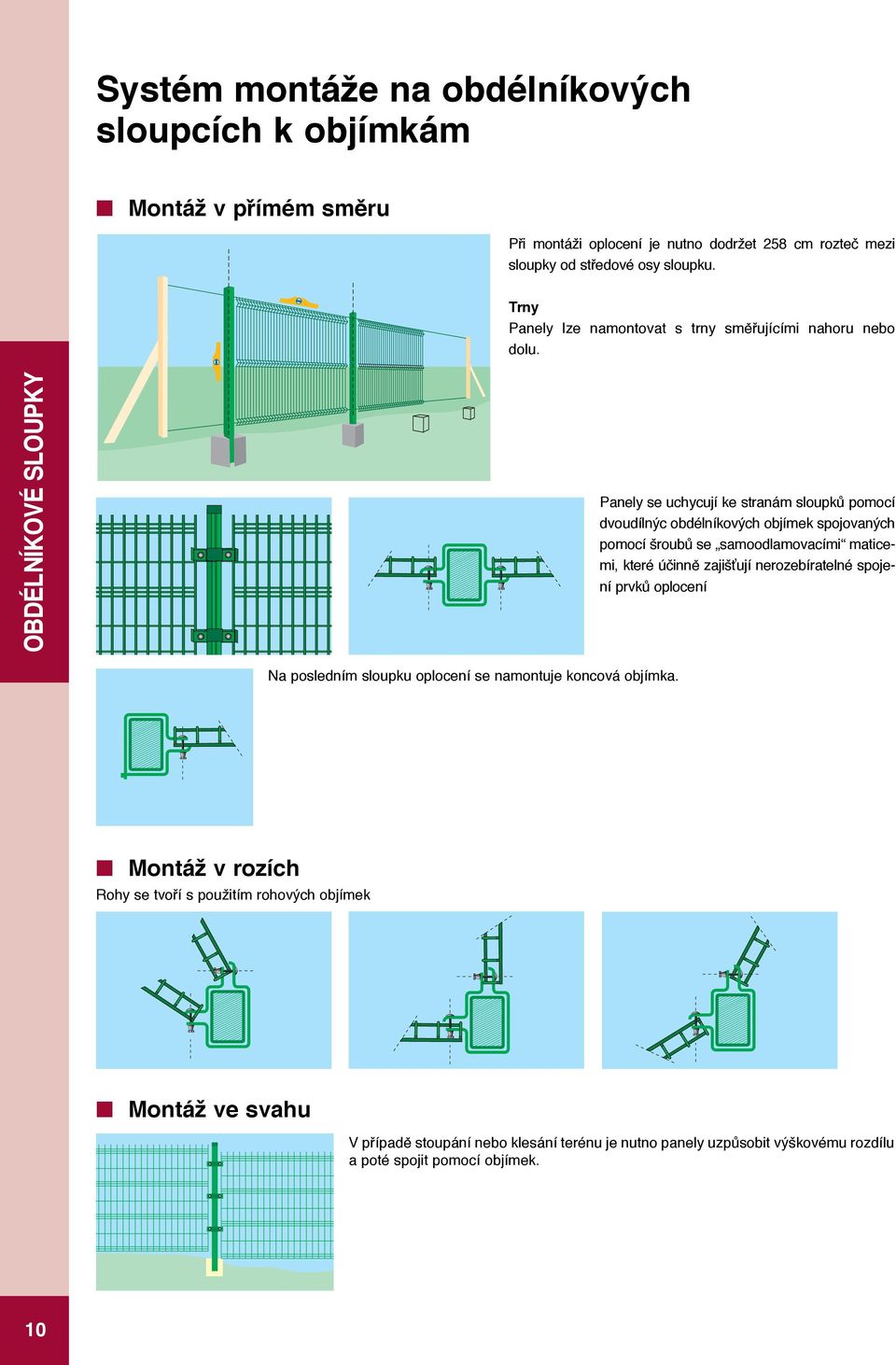

10 Systém montáže na obdélníkových sloupcích k objímkám Montáž v přímém směru Při montáži oplocení je nutno dodržet 258 cm rozteč mezi od středové osy sloupku. Trny Panely lze namontovat s trny směřujícími nahoru nebo dolu. Obdélníkové Panely se uchycují ke stranám sloupků pomocí dvoudílnýc obdélníkových objímek spojovaných pomocí šroubů se samoodlamovacími maticemi, které účinně zajišťují nerozebíratelné spojení prvků oplocení Na posledním sloupku oplocení se namontuje koncová objímka. Montáž v rozích Rohy se tvoří s použitím rohových objímek Montáž ve svahu V případě stoupání nebo klesání terénu je nutno panely uzpůsobit výškovému rozdílu a poté spojit pomocí objímek. 10

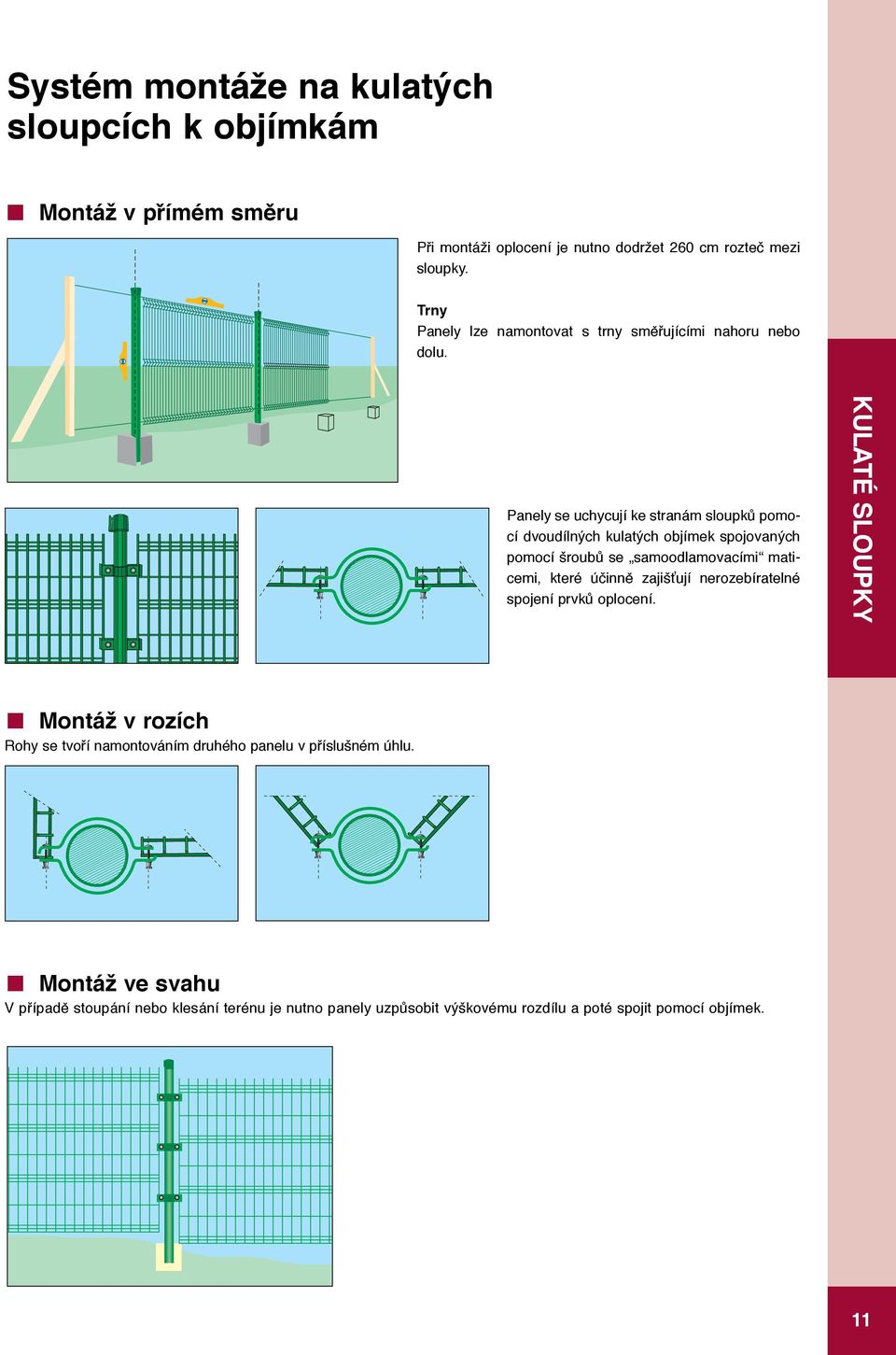

11 Systém montáže na kulatých sloupcích k objímkám Montáž v přímém směru Při montáži oplocení je nutno dodržet 260 cm rozteč mezi. Trny Panely lze namontovat s trny směřujícími nahoru nebo dolu. Panely se uchycují ke stranám sloupků pomocí dvoudílných kulatých objímek spojovaných pomocí šroubů se samoodlamovacími maticemi, které účinně zajišťují nerozebíratelné spojení prvků oplocení. Kulaté Montáž v rozích Rohy se tvoří namontováním druhého panelu v příslušném úhlu. Montáž ve svahu V případě stoupání nebo klesání terénu je nutno panely uzpůsobit výškovému rozdílu a poté spojit pomocí objímek. 11

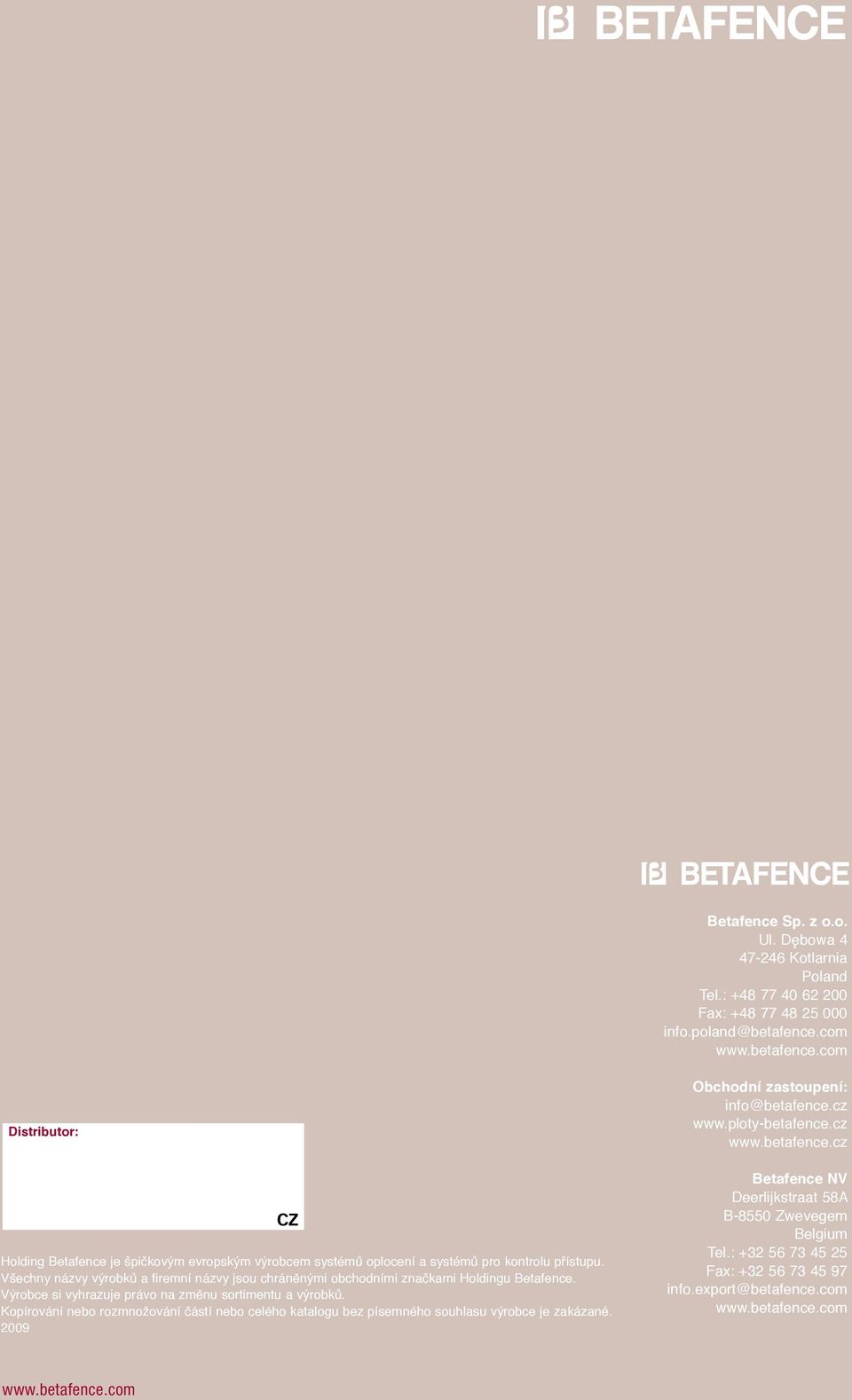

12 Betafence Sp. z o.o. Ul. Dębowa Kotlarnia Poland Tel.: Fax: info.poland@betafence.com Distributor: CZ Holding Betafence je špičkovým evropským výrobcem systémů oplocení a systémů pro kontrolu přístupu. Všechny názvy výrobků a firemní názvy jsou chráněnými obchodními značkami Holdingu Betafence. Výrobce si vyhrazuje právo na změnu sortimentu a výrobků. Kopírování nebo rozmnožování částí nebo celého katalogu bez písemného souhlasu výrobce je zakázané Obchodní zastoupení: info@betafence.cz Betafence NV Deerlijkstraat 58A B-8550 Zwevegem Belgium Tel.: Fax: info.export@betafence.com
