Nářadí se strojním pohonem

Transkript

1 194

2 06 Nářadí se strojním pohonem Bity 198 Držáky a adaptéry 284 Sortimenty bitů 306 Šroubování, vrtání, řezání závitů Bity 195

3 196

4 ! Které typy bitů potřebuji na co? 199 Systém Impaktor 200 Systém BiTorsion 202 Bity s povrchovou vrstvou z diamantu 203 Bity na šrouby BO s vnitřním 06.1 Bity šestihranem Držáky a adaptéry drážkou Phillips 204 vnitřním čtyřhranem 268 Držák bitů Impaktor 288 Bity na šrouby Pozidriv 222 Bity na šrouby TORQ-SET 270 Držák bitů Rapidaptor 290 drážkou PlusMinus/Phillips 232 Bity na šrouby TRI-WING 274 Rychloupínací držák BiTorsion 293 drážkou PlusMinus/Pozidriv 233 Bity na šrouby XZN 276 Univerzální držák s rychloupínací hlavou 294 Bity na šrouby TORX 234 Bity na šrouby HTN 277 Univerzální držák se zajišťovacím kroužkem 296 Bity na šrouby TORX BO 247 Bity na šrouby Five Lobe 278 Univerzální držák s pouzdrem z nerezové oceli 298 Bity na šrouby TORX PLUS 248 Bity na šrouby Spanner 279 Univerzální držák s pouzdrem ze slitiny mědi-beryllia 300 Bity Bity na šrouby TORX PLUS IPR 252 Nástavce nástrčných klíčů 280 Nástrojové stopky a spojovací díly 302 Bity na šrouby ASSY 253 Zakrucovací nářadí Sortimenty bitů plochou drážkou Vodicí pouzdra na šrouby s plochou drážkou 254 Bit-Checks 308 vnitřním šestihranem 260 Mini-Checks 318 Bit-Safes 322 Šroubování, vrtání, řezání závitů

5 Už jste někdy zoufali nad nekvalitními bity? Bity Wera nabízejí vysoce přesné profi ly a vynikající vlastnosti vystředění při rotačním pohybu. Díky tomu je práce s nimi bezpečná a zaručují dlouhou životnost. Bity Wera jsou koncipovány k náročnému používání v průmyslu i řemeslné výrobě. Dovolují přenos vysokých krouticích momentů a vyznačují se dlouhou životností. 198

6 Které typy bitů potřebuji na co? Bity Impaktor Bity Impaktor jsou potřeba, má-li se použít silný strojní šroubovák (například rázový šroubovák 18 V). Bity Impaktor byly vyvinuty speciálně k tomu, aby odolávaly velkým silám stroje. Bity, nerezové oceli Použitím bitů z nerezové oceli se předchází vzniku cizí rzi na šroubech nebo površích z nerezové oceli. Cizí rez na nerezové oceli vzniká převážně otěrem u šroubování pomocí běžného ocelového nářadí. Otěr zanechává pevně ulpívající ocelové částečky, které působením kyslíku rezivějí. Lze je identifi kovat podle ledově modré pásky. BDC bity BDC bity jsou absolutními prémiovými bity. S měkkou zónou BiTorsion, díky které se tvrdost dříku snižuje přibližně o 20 % ve srovnání s pracovním hrotem. Tím se do značné míry předchází přetočení hrotu bitu při špičkových zatíženích, která se mohou objevit; to ještě více prodlužuje životnost bitů. S diamantovým povrchem k redukci nebezpečí sklouznutí. Drobné diamantové částice se doslova zakousnou do šroubu. B znamená BiTorsion. DC znamená Diamond Coated. Bity Z Bity Z jsou tvrdé a houževnaté bity pro tvrdé materiály jako plech nebo kov. Bity TZ jsou bity Z s torzní zónou. Bity Torsion zajišťují odpružení špiček krouticího momentu v torzní zóně. Tím se předchází předčasnému opotřebení a prodlužuje se životnost bitů. Bity BTZ Bity H Bity BTZ mají popuštěnou zónu BiTorsion, která má nižší tvrdost dříku přibližně o 20 % ve srovnání s pracovním hrotem. Tím se do značné míry předchází přetočení hrotu bitu při špičkových zatíženích, která se mohou objevit; to ještě více prodlužuje životnost bitů. Bity H jsou zvláště tvrdé bity na měkké materiály jako dřevo. Bity TH Bity TH jsou bity H s torzní zónou. Bity Torsion zajišťují odpružení špiček krouticího momentu v torzní zóně. Tím se předchází předčasnému opotřebení a prodlužuje se životnost bitů. Bity Bity BTH mají popuštěnou zónu BiTorsion, která má nižší tvrdost dříku přibližně o 20 % ve srovnání. Bity TS jsou torzní bity z nerezové oceli. S znamená Stainless. Na všechny šroubové spoje se šrouby z nerezové oceli. Bity A A znamená Aviation (letectví). Bity A jsou zvláště tvrdé bity s ostrým profi lem, který například u černí vyplněných profi lů šroubu bezpečně vylomí barvu a tím zajistí správný přenos síly mezi bitem a šroubem. Bity J J znamená Japonsko. Bity J jsou optimalizované na asijské PH šrouby. Zejména k použití s velmi malými rozměry v souladu s japonskou normou Japanese Camera Industrial Standard. Bity ACR Bity ACR : ACR znamená Anti-Cam-Out Ribs. Bity ACR mají žebra na hrotu funkčního profi lu, která brání bitu ve vyklouznutí ze šroubu. ACR je registrovanou ochrannou známkou společnosti Firma Phillips Screw Company. Bity TiN TiN znamená titan-nitrid. Extrémně tvrdá povrchová vrstva pro trvalé zatěžování například u sériových šroubování. 199

7 Bity a držáky Impaktor Na extrémní požadavky na šroubovací nářadí Společnost Wera bere zřetel na rostoucí význam šroubováků Impakt/rázových šroubováků na trhu a speciálně k použití se šroubováky Impakt/rázovými šroubováky vyvinula odpovídající sortiment bitů a držáků. Díky využití vlastností materiálu ve spojení se speciálními geometriemi optimalizovanými na extrémní požadavky a také díky vlastním výrobním procesům dosahuje nářadí Wera Impaktor nadprůměrné životnosti. K použití se šroubováky Impact/ rázovými šroubováky. Se zvláště vysokou pevností. Snižuje riziko předčasného prasknutí bitu. Zvyšuje produktivitu u šroubení s elektricky poháněnými stroji (například rázový šroubovák 18 V). Se speciální torzní zónou optimalizovanou pro případ takového zatěžování, na ochranu hrotu bitu. Další předností tohoto produktu je, že bity Impaktor jsou vybaveny povrchovou vrstvou z drobných diamantových částic. 200

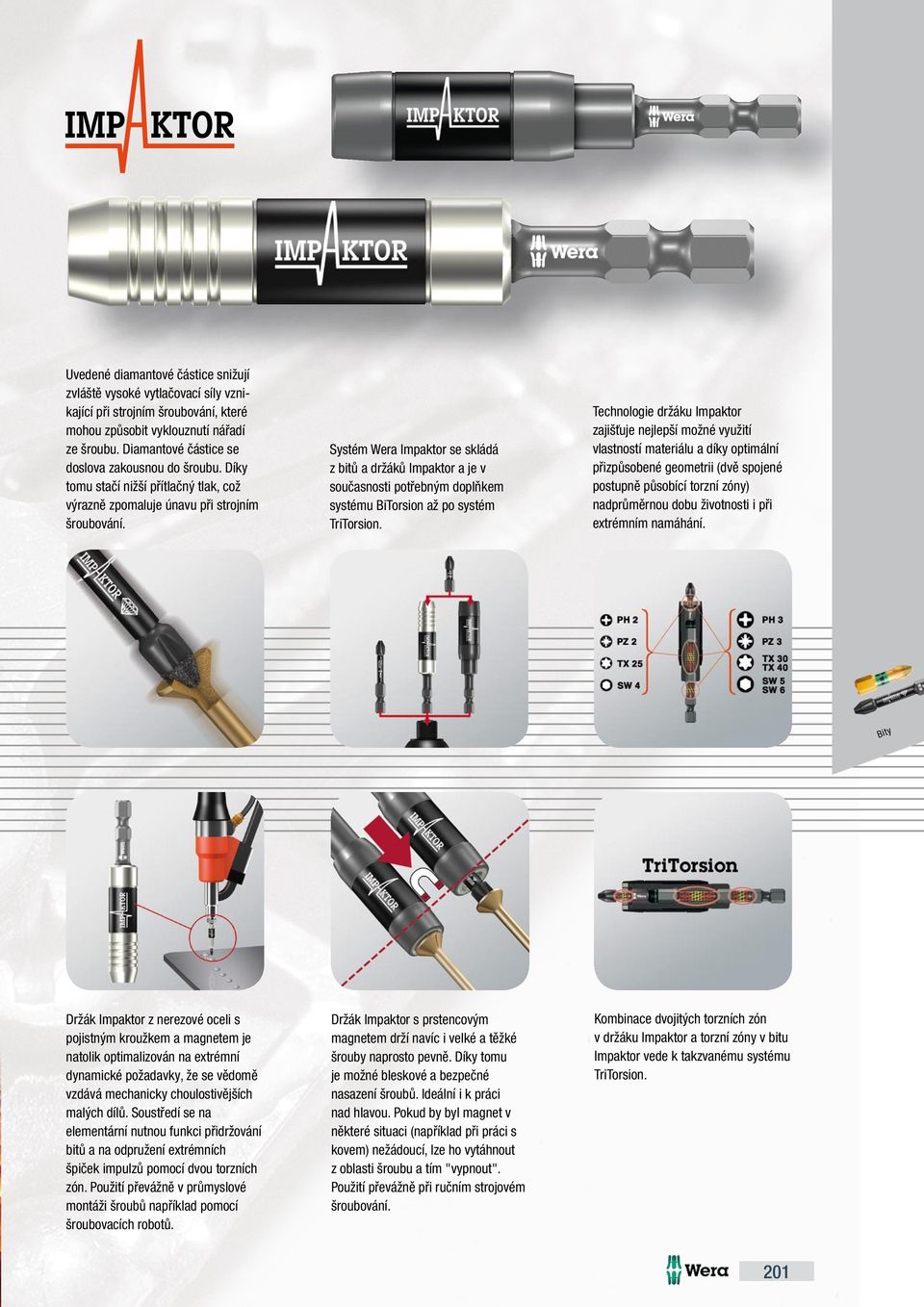

8 Uvedené diamantové částice snižují zvláště vysoké vytlačovací síly vznikající při strojním šroubování, které mohou způsobit vyklouznutí nářadí ze šroubu. Diamantové částice se doslova zakousnou do šroubu. Díky tomu stačí nižší přítlačný tlak, což výrazně zpomaluje únavu při strojním šroubování. Systém Wera Impaktor se skládá z bitů a držáků Impaktor a je v současnosti potřebným doplňkem systému BiTorsion až po systém TriTorsion. Technologie držáku Impaktor zajišťuje nejlepší možné využití vlastností materiálu a díky optimální přizpůsobené geometrii (dvě spojené postupně působící torzní zóny) nadprůměrnou dobu životnosti i při extrémním namáhání. Bity Držák Impaktor z nerezové oceli s pojistným kroužkem a magnetem je natolik optimalizován na extrémní dynamické požadavky, že se vědomě vzdává mechanicky choulostivějších malých dílů. Soustředí se na elementární nutnou funkci přidržování bitů a na odpružení extrémních špiček impulzů pomocí dvou torzních zón. Použití převážně v průmyslové montáži šroubů například pomocí šroubovacích robotů. Držák Impaktor s prstencovým magnetem drží navíc i velké a těžké šrouby naprosto pevně. Díky tomu je možné bleskové a bezpečné nasazení šroubů. Ideální i k práci nad hlavou. Pokud by byl magnet v některé situaci (například při práci s kovem) nežádoucí, lze ho vytáhnout z oblasti šroubu a tím "vypnout". Použití převážně při ručním strojovém šroubování. Kombinace dvojitých torzních zón v držáku Impaktor a torzní zóny v bitu Impaktor vede k takzvanému systému TriTorsion. 201

9 Systém BiTorsion Podstatné snížení nebezpečí prasknutí Špičky zatížení, které se vyskytují především při strojním šroubování, způsobují často předčasné opotřebení bitu nebo poškození šroubu. Při minimalizaci takových špiček zatížení je šroubování produktivnější a bezpečnější. Systém Wera BiTorsion předchází předčasnému opotřebení. Doba životnosti nářadí se prodlužuje a produktivita při ručním šroubování se podstatně zvyšuje. Způsob účinku systému BiTorsion je založen na kombinaci dvou pružných prvků absorbujících rázy. Bity i jejich držáky vykazují pružnou torzní zónu, která při špičkách zatížení odvádí kinetickou energii z hrotu pohonu. Torzní pružina integrovaná do držáku BiTorsion zajišťuje odpružení menších špiček zatížení (fáze 1). Přetěžování těchto pružin se úspěšně brání pomocí opěrného mechanismu. Větší špičky zatěžování se minimalizují torzním působením dříku bitu (fáze 2). Těchto účinků se dosahuje cíleným zvláštním tepelným zpracováním po procesu kalení bitů. Díky tomu je tvrdost dříku ve srovnání s pracovním hrotem nižší. Nářadí BiTorsion lze požívat také jednotlivě. Držáky a bity BiTorsion lze samozřejmě používat i nezávisle na sobě. Při použití držáku BiTorsion se zvyšuje životnost konvenčních bitů a bit BiTorsion funguje také s normálním držákem. Optimálně sladěné charakteristiky torzních zón bitu a držáku umožňují odstupňované odpružení během zatěžování. Dvoustupňový systém brání předčasnému opotřebení. Dlouhá životnost nářadí je navíc zaručována také použitím odpovídající tvrdosti bitu. 202

10 Bity s povrchovou vrstvou z diamantu Bity s efektem zakousnutís Jedním z největších problémů při šroubování spočívá v rychlém vyklouznutí šroubováku z hlavy šroubu. Tím se hlava šroubu i nářadí často zničí. Vysoké následné náklady vznikají v důsledku poškozených povrchů a šroubových spojení, která již nelze rozebrat. Jestliže se podaří vyřešit problém s vyklouznutím, šroubové spojení bude bezpečnější a hospodárnější. S cílem vyřešit tento zásadní problém uvedla společnost Wera na trh již v roce 1992 bit s diamantovou povrchovou vrstvou. Díky vlastní výrobní technologii vyvinuté společností Wera stanoví bit Wera Diamant ještě dnes měřítka z hlediska odolnosti a funkčnosti. Bity Wera s diamantovou povrchovou vrstvou zajišťují bezpečné usazení bitů do šroubu. Drobné diamantové částice, které jsou naneseny na hrot nářadí, se doslova zakousnou do šroubu a zajišťují přesné a hladké usazení v hlavě šroubu bez prokluzování. Šroub je chráněn tímto bezpečným usazením. Díky tomu se podstatně snižují síly, které mohou způsobit vyklouznutí hrotu nářadí šroubu a které nutí uživatele, aby na nářadí působil silným tlakem. Bity Je-li při šroubování nutný přítlačný tlak Snižuje se nebezpečí sklouznutí. Nižší opotřebení bitů a hlav šroubů Bezpečné šroubové spojení u citlivých povrchů Kratší doby šroubování Bity s diamantovou povrchovou vrstvou umožňují bezpečnou, rychlou a levnou práci zvláště při šroubování do citlivých materiálů nebo kvalitních povrchů. Toto nářadí má dlouhou životnost. 203
