Vibrační pěchy. Originální výkon a účinnost od vynálezce. Pěchy Wacker Neuson.

Transkript

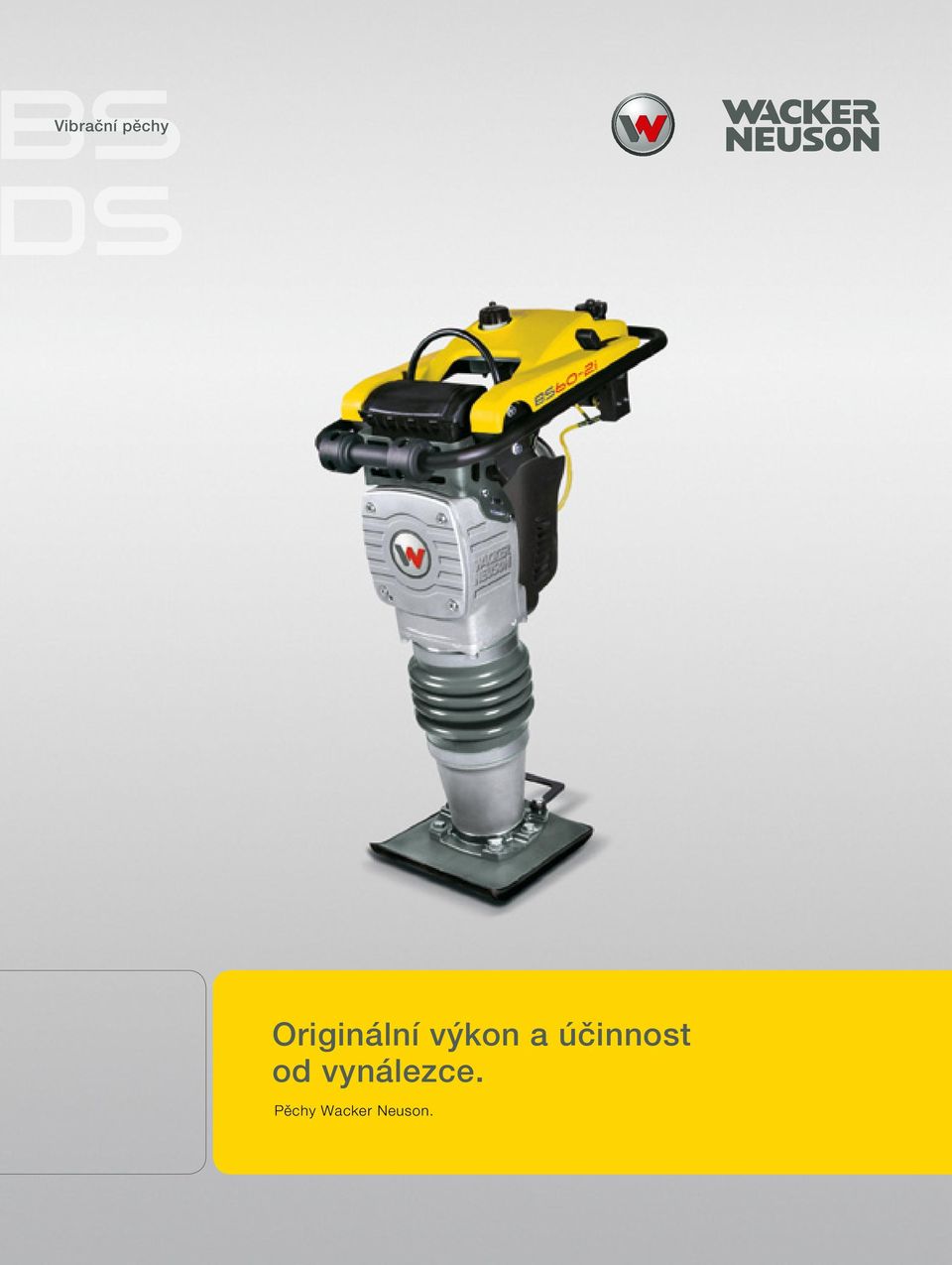

1 S Vibrační pěchy S Originální výkon a účinnost od vynálezce. Pěchy Wacker Neuson.

2 když se používání protlačí do vyššího výkonu při každodenní práci. Pěchy Wacker Neuson. Originály přímo od vynálezce. Pěchy Wacker Neuson představovaly hned od zahájení vývoje normu pro stavební průmysl. Byly vyvinuty pro dosažení maximální produktivity, výkonu a životnosti. Přibližně polovina všech pěchů, které se po celém světě používají, pochází z výroby Wacker Neuson vynálezce pěchu. 2_3

3 Dvoutaktní motor WM 80: Již dnes splňuje všechny emisní limity zítřka. Pohon, který spojuje vše v jednom: síla nejnižší celkové emise nejlepší poměr hmotnosti na jednotku výkonu dlouhá životnost optimální přizpůsobení motoru na systém pěchování Nejnižší celkové emise Jediný pěch s katalyzátorem. Nízká spotřeba. Vysoký výkon. BS 602i Výfuk s katalyzátorem má hladký zaoblený tvar. Malá podávací pumpička na karburátoru se stará o to, aby motor WM 80 obzvlášť rychle naskočil a došlo k okamžitému rozvinutí jeho výkonu. POVOLENÉ MAXIMÁLNÍ HODNOTY DVOUTAKTNÍ MOTORY HC + NOx CO Štíhlá konstrukce nabízí větší pohodlí při hutnění ve výkopech. DVOUTAKTNÍ PĚCHY WM 80 Emise v souladu se směrnicí EU 2011/88/ES POVOLENÉ MAXIMÁLNÍ HODNOTY ČTYŘTAKTNÍ MOTORY ČTYŘTAKTNÍ PĚCHY KUMULOVANÉ EMISE v g/kwh Čtyřtaktní motory _5

4 S 30 Osvědčený speciální pěch: BS 30. Díky dvoutaktnímu motoru přináší plný výkon v jakékoliv šikmé poloze. BS 30 Nízká hmotnost, kterou žádný jiný pěch nenahradí. speciální pěch pro odborné zhutnění v místech okolo potrubí nízká hmotnost a díky to snadné vedení výkonný a prostorově úsporný motor WM 80 od Wacker Neuson připojený přes přírubu robustní a osvědčení systém pěchování robustní pěchovací nástavec s ocelovou patkou odolnou proti opotřebení Dvoutaktní pěch BS 30 vykazuje výrazné silné stránky v porovnání s pěchy se čtyřtaktními motory, které je možné naklonit maximálně do 20 (úhel sklonu). Typické oblasti použití: místa okolo potrubí úzké výkopy okraje chodníků a cyklistických tras instalace drenáží 6_7

5 S 502 S 602 S 702 S dvoutaktním motorem: klasika mezi pěchy. BS 502, BS 602, BS 702. Vyšší komfort při ovládání a produktivnější nasazení i po delší dobu díky nízkým vibracím přenášeným na ruku. BS 502 Oil.max prémiový motor pro dvoutaktní motory pro všechny dvoutaktní pěchy, benzínová kladiva a rozbrušovačky od Wacker Neuson. vysoce kvalitní, plně syntetický dvoutaktní olej (žádná směs!) dlouhodobě zabraňuje opotřebení garantuje čisté spalování zabezpečuje dlouhou životnost Vašich strojů třída jakosti: JASO FD; ISO L EGD tři různě velká balení: 5 l 1 l 100 ml Pěchy s nepřekonatelnou hustotou výkonu: vysoká frekvence hutnění, silný zdvih a vysoká rázová energie nabízejí vysokou produktivitu spolehlivé odvětrání karburátoru a pohodlné startování při chodu naprázdno s automatickým sytičem výkonný třístupňový systém vzduchového filtru zajišťuje dlouhou životnost snadný přístup pro provádění údržby modely ve třech hmotnostních třídách (50 / 60 / 70 kg) 8_9

6 S 502i S 602i S 702i Dvoutaktní pěchy s zvýšeným komfortem: BS 502i, BS 602i, BS 702i. ODDĚLENÉ OLEjOVÉ MAZÁNÍ Řada i je nejen pohodlná, ale účinný systém olejového mazání navíc snižuje ukládání spalin ve spalovací komoře. Benzínová nádrž BS 602i Nádrž na olej Výkonný a pohodlný. snadné doplňování paliva bez předmíchávání! Palivová nádrž a nádrž na olej se doplňují samostatně. Správný poměr míchání zajišťuje účinný systém olejového mazání. jedna náplň nádrže na olej vystačí až na 65 hodin provozu automatické vypnutí při nedostatku oleje nebo při chodu naprázdno déle než 10 minut modely ve třech hmotnostních třídách (50 / 60 / 70 kg) Pěchy řady i samozřejmě také nabízejí výhody osvědčené klasické řady, uvedené na stranách 8_9. Díky dvěma odděleným nádržím je doplňování jednoduché. Dokonalé míchání zajišťuje účinný systém olejového mazání. 10_11

7 S 65 V Dvoutaktní pěchy se stavitelnou výškou zdvihu: BS 65V. Lze nastavit čtyři výšky zdvihu: Poloha 1 Pro hladké ukončení opravných prací na asfaltu nebo při pokládce samovazné dlažby z tvarovek. Poloha 2 Pro přesné hutnění a uhlazování při okrajích. Tato poloha je vhodná i pro písčité půdy. Poloha 3 Pro optimální hutnění zrnité až soudržné půdy. Také pro štěrk, drobné kamenivo, strusku, hubený beton a suť. Poloha 4 Pro obzvláště dobré hutnění soudržného, ale i vlhkého podloží. Průměrná rychlost a čtyři stupně hutnění. BS 65V Nejuniverzálnější pěch s dvoutaktním motorem. BS 65V spojuje všechny přednosti klasického dvoutaktního pěchu Wacker Neuson s možností volby čtyř různých stupňů hutnění. Díky tomu je možné s jedním strojem hutnit všechny druhy zemin bez nutnosti používání dalšího stroje. Použití pěchu předchází analýza: Dosažení maximální možné kvality hutnění se odvíjí od materiálu, který má být hutněn, jeho vhodnosti k hutnění a od hutnicího stroje. Nesoudržné půdy obsahují hrubá zrna (suť, kameny, štěrky a písky). Ideální pole působnosti pro pěchy Wacker Neuson všech provozních hmotností. Soudržné půdy obsahují jemná zrnka a působením vibrací je není možné tak dobře hutnit. Na tyto druhy zemin by měly být použity lehké až středně těžké pěchy. Směsné půdy obsahují směs jemných soudržných zemin a hrubozrnného, resp. středně zrnitého materiálu. Pole působnosti pro lehké, středně těžké až těžké pěchy. 12_13

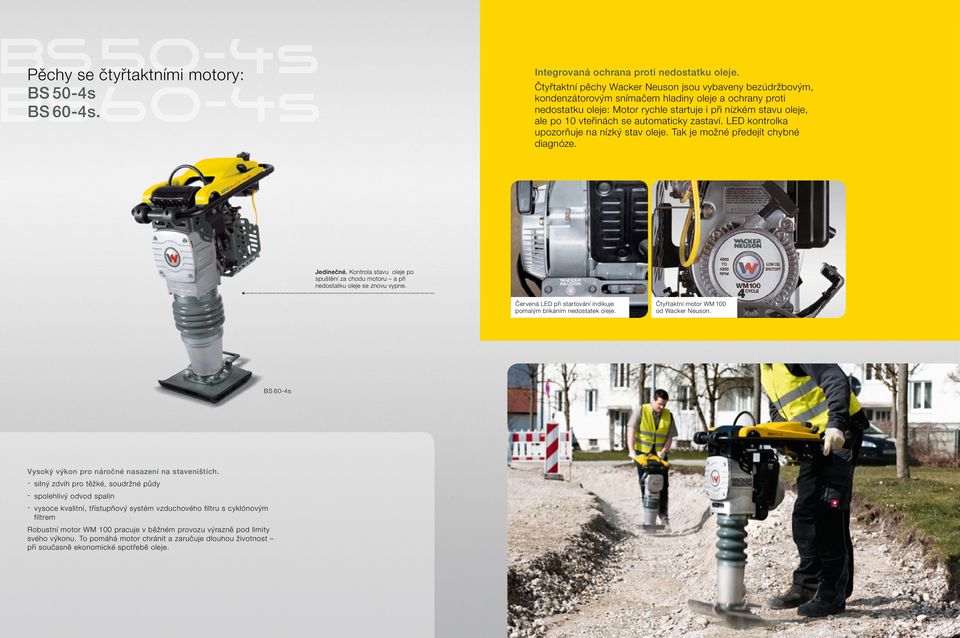

8 S 504s S 604s Pěchy se čtyřtaktními motory: BS 504s BS 604s. Integrovaná ochrana proti nedostatku oleje. Čtyřtaktní pěchy Wacker Neuson jsou vybaveny bezúdržbovým, kondenzátorovým snímačem hladiny oleje a ochrany proti nedostatku oleje: Motor rychle startuje i při nízkém stavu oleje, ale po 10 vteřinách se automaticky zastaví. LED kontrolka upozorňuje na nízký stav oleje. Tak je možné předejít chybné diagnóze. jedinečné. Kontrola stavu oleje po spuštění za chodu motoru a při nedostatku oleje se znovu vypne. Červená LED při startování indikuje pomalým blikáním nedostatek oleje. Čtyřtaktní motor WM 100 od Wacker Neuson. BS 604s Vysoký výkon pro náročné nasazení na staveništích. silný zdvih pro těžké, soudržné půdy spolehlivý odvod spalin vysoce kvalitní, třístupňový systém vzduchového filtru s cyklónovým filtrem Robustní motor WM 100 pracuje v běžném provozu výrazně pod limity svého výkonu. To pomáhá motor chránit a zaručuje dlouhou životnost při současně ekonomické spotřebě oleje. 14_15

9 S 70 Pěch s naftovým motorem pro extrémní hutnění: DS 70. Pěchy Wacker Neuson Detaily, které přesvědčí je možné jej obsluhovat jednou rukou Pouhá jediná páčka ke spuštění, regulaci otáček a vypnutí motoru. DS Naftový pěch je dobře vyvážený stroj pro to nejnáročnější hutnění. prvotřídní naftový motor s dlouhou životností a nízkou spotřebou zvukově odizolovaný kryt pro tlumení hluku motoru palivová nádrž odolná proti korozi se zabudovaným čisticím filtrem třístupňový systém vzduchového filtru velmi pohodlná obsluha díky nízkým vibracím přenášeným na ruku s velkým náskokem splňuje všechny současné světové normy emisí výfukových plynů 1 Speciálně odpružená vodicí rukojeť. Nízké vibrace přenášené na ruku. Dobré, bezpečné a přesné vedení pěchu. 2 Možnost mimořádného zatížení díky vysoce pevným plastům. Nízké emise hluku. Transportní držadlo pro snadnou přepravu je dodáváno sériově. 3 Optimální chování při startu. Dobře přístupné odvzdušňovací čerpadlo vysává vzduch z karburátorového vedení tak dlouho, dokud se do karburátoru nedostane palivo. Zaplavení karburátoru je vyloučeno. 4 Vše v dosahu plynové páčky. Funkce startstop: Automatické otevření kohoutku přívodu paliva při přidání plynu. Automatické odpojení přívodu paliva a zapalování v pozici zastavení. Plynovou páčkou se reguluje počet úderů. 5 Vždy čistý nasávaný vzduch. Nejlepší záruka pro výkon a uchování hodnoty. Cyklónový předfiltr spolu s pěnovým a papírovým filtrem s velkou filtrační plochou. Minimální nároky na čištění a údržbu. 16_17

10 Příslušenství a technické údaje. BS 30 délka x šířka x výška mm 540 x 340 x Rozměry zásilky (D x Š x V) mm 570 x 370 x Velikost hutnicího nástavce (Š x D) mm 150 x 280 Provozní hmotnost kg 30 Přepravní hmotnost (s obalem) kg 37 Zdvih na pěchovacím nástavci mm 42 Max. počet úderů 1/min 830 Hnací motor Vzduchem chlazený jednoválcový dvoutaktní benzínový motor Výrobce motoru Wacker Neuson Typ WM 80 Zdvihový objemcm 3 80 Max. výkon (DIN ISO 3046) kw 1,1 při otáčkách min Směs benzínu a oleje 50 : 1 Spotřeba paliva l/h 0,45 Objem nádrže (palivo) l 2,2 Přenos síly Od motoru přes odstředivou spojku, převodovou skříň, klikovou soustavu, ojnici, vodicí píst, dvojitou pružinovou soustavu, pružinový válec na hutnicí nástavec. K sepnutí spojky dochází při přidání plynu. BS 30 BS 502 BS 502i BS 602 BS 602i BS 65V BS 702 BS 702i DS 70 BS 504s BS 604s HUTNICÍ NÁSTAVCE A PRODLOUŽENÍ 100 mm široký s prodloužením 100 mm 150 mm široký, dřevo s ocelovou patkou 280 mm široký tvárná litina 280 mm široký plast s ocelovou patkou 330 mm široký tvárná litina 330 mm široký plast s ocelovou patkou transportní vozík podvozek (pro nasunutí) lapač jisker (se schválením USDA) délka x šířka x výška mm 673 x 343 x x 343 x x 343 x 965 Rozměry zásilky (D x Š x V) mm 690 x 380 x x 380 x x 380 x 990 Velikost hutnicího nástavce (Š x D) mm 250 x 337 nebo 280 x x x 336 nebo 330 x 342 Provozní hmotnost kg 58 / Přepravní hmotnost (s obalem) kg 64 / Zdvih na pěchovacím nástavci mm 64, Max. počet úderů 1/min Pracovní rychlost m/min 9,5 9,8 8,9 Plošný výkonm 2 /h hutnicí nástavec o šířce 250 mm hutnicí nástavec o šířce 280 mm hutnicí nástavec o šířce 330 mm Hnací motor 142,5 159,6 Vzduchem chlazený jednoválcový dvoutaktní benzínový motor Výrobce motoru Wacker Neuson Wacker Neuson Wacker Neuson Typ WM 80 WM 80 WM 80 Zdvihový objemcm Max. výkon (DIN ISO 3046) kw 1,7 1,8 2,0 při otáčkách min Směs benzínu a oleje 100 : : : 1 Spotřeba paliva l/h 1,0 1,2 1,3 Objem nádrže (palivo) l 3,0 3,0 3,0 Přenos síly Od motoru přes odstředivou spojku, převodovou skříň, klikovou soustavu, ojnici, vodicí píst, dvojitou pružinovou soustavu, pružinový válec na hutnicí nástavec. K sepnutí spojky dochází při přidání plynu. 164,6 149,5 176,2 Vysvětlivky k označení motorů: Příslušenství možné Příslušenství není možné 2 dvoutaktní motor 4 čtyřtaktní motor B benzín D nafta S pěch / vibrační pěch V nastavitelný zdvih 3070 hmotnostní třída WM motor Wacker Neuson s funkce automatického vypnutí při nedostatku oleje u čtyřtaktního motoru i oddělené mazání (vstřikování oleje) u dvoutaktního motoru 18_19

11 BS 502i BS 602i BS 702i BS 65V délka x šířka x výška mm 673 x 343 x x 343 x x 343 x 965 Rozměry zásilky (D x Š x V) mm 690 x 380 x x 380 x x 380 x 990 Velikost hutnicího nástavce (Š x D) mm 250 x 337 nebo 280 x x x 336 nebo 330 x 342 Provozní hmotnost kg 58 / Přepravní hmotnost (s obalem) kg 64 / Zdvih na pěchovacím nástavci mm 64, Max. počet úderů 1/min Pracovní rychlost m/min 9,5 9,8 8,9 Plošný výkonm 2 /h hutnicí nástavec o šířce 250 mm hutnicí nástavec o šířce 280 mm hutnicí nástavec o šířce 330 mm Hnací motor 142,5 159,6 Vzduchem chlazený jednoválcový dvoutaktní benzínový motor Výrobce motoru Wacker Neuson Wacker Neuson Wacker Neuson Typ WM 80 WM 80 WM 80 Zdvihový objemcm Max. výkon (DIN ISO 3046) kw 1,7 1,8 2,0 při otáčkách min Směs benzínu a oleje 120 : 1 120:1 120 : 1 Spotřeba paliva l/h 1,0 1,2 1,4 Objem nádrže (palivo) l 3,0 3,0 3,0 Objem nádrže (olej) l 0,70 0,70 0,70 Přenos síly Od motoru přes odstředivou spojku, převodovou skříň, klikovou soustavu, ojnici, vodicí píst, dvojitou pružinovou soustavu, pružinový válec na hutnicí nástavec. K sepnutí spojky dochází při přidání plynu. 164,6 149,5 176,2 délka x šířka x výška mm 675 x 343 x 965 Rozměry zásilky (D x Š x V) mm 690 x 380 x 990 Velikost hutnicího nástavce (Š x D) mm 280 x 336 Provozní hmotnost kg 68 Přepravní hmotnost (s obalem) kg 73 Zdvih na pěchovacím nástavci mm 8 81 Max. počet úderů 1/min 700 Pracovní rychlost m/min 9,5 Plošný výkonm 2 /h hutnicí nástavec o šířce 280 mm hutnicí nástavec o šířce 330 mm Hnací motor Výrobce motoru 159,6 Vzduchem chlazený jednoválcový dvoutaktní benzínový motor Wacker Neuson Typ WM 80 Zdvihový objemcm 3 80 Max. výkon (DIN ISO 3046) kw 2,0 při otáčkách min Směs benzínu a oleje 100:1 Spotřeba paliva l/h 1,2 Objem nádrže (palivo) l 3,0 Přenos síly Od motoru přes odstředivou spojku, převodovou skříň, klikovou soustavu, ojnici, vodicí píst, dvojitou pružinovou soustavu, pružinový válec na hutnicí nástavec. K sepnutí spojky dochází při přidání plynu. DS 70 BS 504s BS 604s délka x šířka x výška mm 673 x 343 x x 343 x 965 Rozměry zásilky (D x Š x V) mm 690 x 380 x x 380 x 990 Velikost hutnicího nástavce (Š x D) mm 280 x x 336 Provozní hmotnost kg Přepravní hmotnost (s obalem) kg Zdvih na pěchovacím nástavci mm 39,6 71 Max. počet úderů 1/min Pracovní rychlost m/min 7,9 7,8 Plošný výkonm 2 /h hutnicí nástavec o šířce 250 mm hutnicí nástavec o šířce 280 mm hutnicí nástavec o šířce 330 mm Hnací motor 132,7 Vzduchem chlazený jednoválcový dvoutaktní benzínový motor Výrobce motoru Wacker Neuson Wacker Neuson Typ WM 100 WM 100 Zdvihový objemcm Max. výkon (DIN ISO 3046) kw 2,4 2,4 při otáčkách min Spotřeba paliva l/h 1,2 1,2 Objem nádrže (palivo) l 3,0 3,0 Přenos síly 131 Od motoru přes odstředivou spojku, převodovou skříň, klikovou soustavu, ojnici, vodicí píst, dvojitou pružinovou soustavu, pružinový válec na hutnicí nástavec. K sepnutí spojky dochází při přidání plynu. délka x šířka x výška mm 725 x 370 x Rozměry zásilky (D x Š x V) mm 735 x 395 x Velikost hutnicího nástavce (Š x D) mm 280 x 330 nebo 330 x 330 Provozní hmotnost kg 83 Přepravní hmotnost (s obalem) kg 91 Zdvih na pěchovacím nástavci mm 71 Max. počet úderů 1/min 670 Pracovní rychlost m/min 13 Plošný výkonm 2 /h hutnicí nástavec o šířce 280 mm hutnicí nástavec o šířce 330 mm Hnací motor Výrobce motoru Vzduchem chlazený jednoválcový naftový motor Yanmar Typ L 48 Zdvihový objemcm Max. výkon (DIN ISO 3046) kw 3,1 při otáčkách min Spotřeba paliva l/h 0,9 Objem nádrže (palivo) l 4,2 Přenos síly Od motoru přes odstředivou spojku, převodovou skříň, klikovou soustavu, ojnici, vodicí píst, dvojitou pružinovou soustavu, pružinový válec na hutnicí nástavec. K sepnutí spojky dochází při přidání plynu. Změny bez upozornění vyhrazeny. Uvedené údaje bez záruky. Rozhodující je výslovné smluvní ujednání. 20_21

12 3 korbach, Německo 5 Reichertshofen, Německo 2 Norton Shores, USA 6 Linz, Rakousko 1 Milwaukee, USA 7 kragujevac, Srbsko 4 Pfullendorf, Německo 8 Manila, Filipíny Výroba po celém světě. Servis ve Vaší blízkosti. Vždy ve Vaší blízkosti:

13 1 2 3 POSTAVENO TÍM NEjLEPŠÍM ZPŮSOBEM. Již více než 50 let patří závod Menomonee Falls v Milwaukee ve Wisconsinu mezi přední výrobní místa na výrobu stavebních strojů v Severní Americe. Vyrábějí se zde také světově známé pěchy Wacker Neuson nebo například válce a hladičky betonu VÝROBNÍ ZÁVODY koncernu WACkER NEUSON 1 Milwaukee, USA 2 Norton Shores, USA 3 korbach, Německo 4 Pfullendorf, Německo 5 Reichertshofen, Německo 6 Linz, Rakousko 7 kragujevac, Srbsko 8 Manila, Filipíny _23_24

14 INOVACE KVALITA ZÁKAZNÍK CHARAKTER VÝKON Kolo hodnot Wacker Neuson: Úspěch zákazníka je ve středu našich hodnot. Získáváme zákazníky díky hodnotám středně velké rodinné společnosti obchodované na burze. Naší předností je silná a odborná celosvětová organizace.zákazníky získáváme díky lidem, kteří sdílí naše každodenní přesvědčení a myšlenky. Věříme v kvalitu, inovace, výkon a charakter. A vše se nakonec točí okolo trvalého úspěchu našich zákazníků. Vždy ve Vaší blízkosti:
