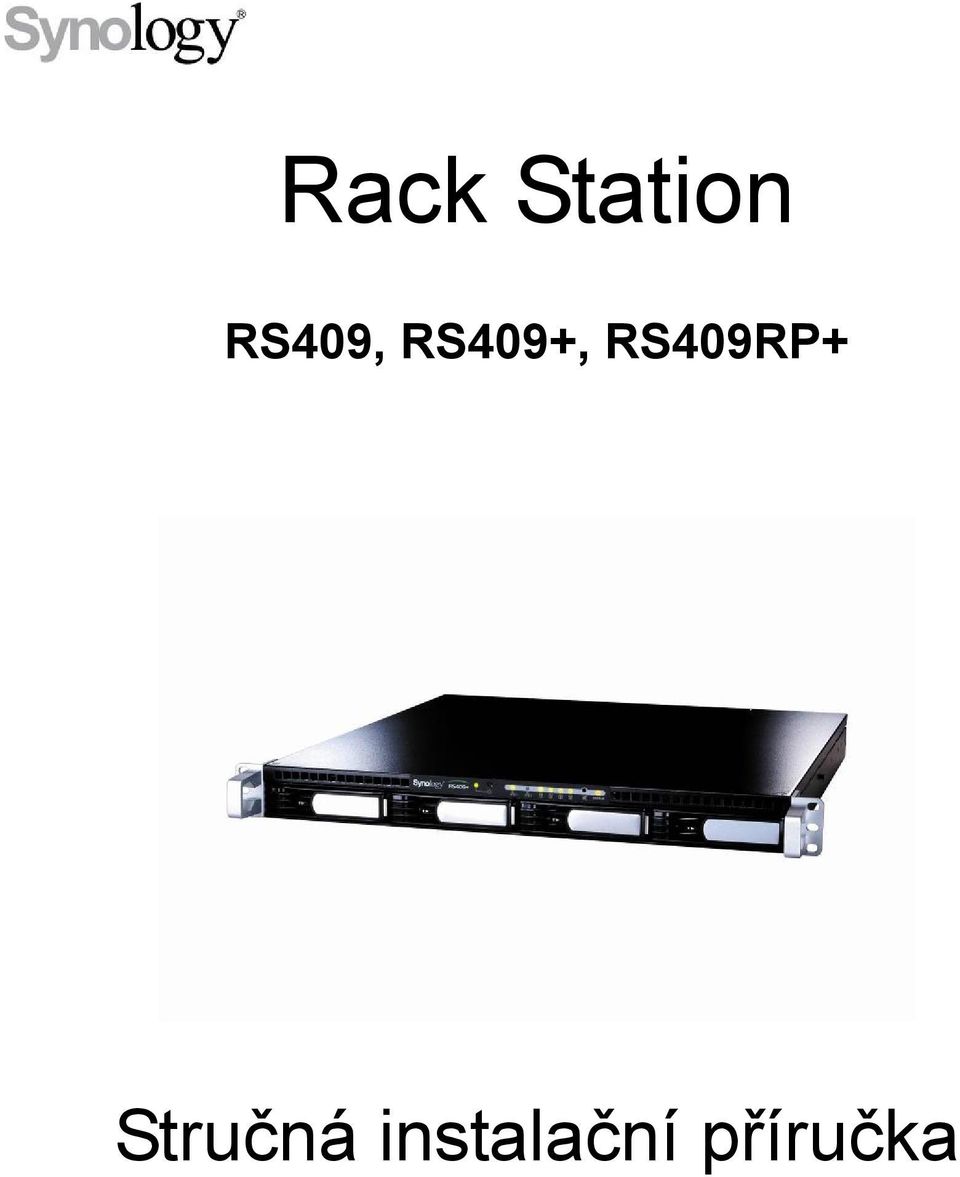

1 Rack Station RS409, RS409+, RS409RP+ Stručná instalační příručka

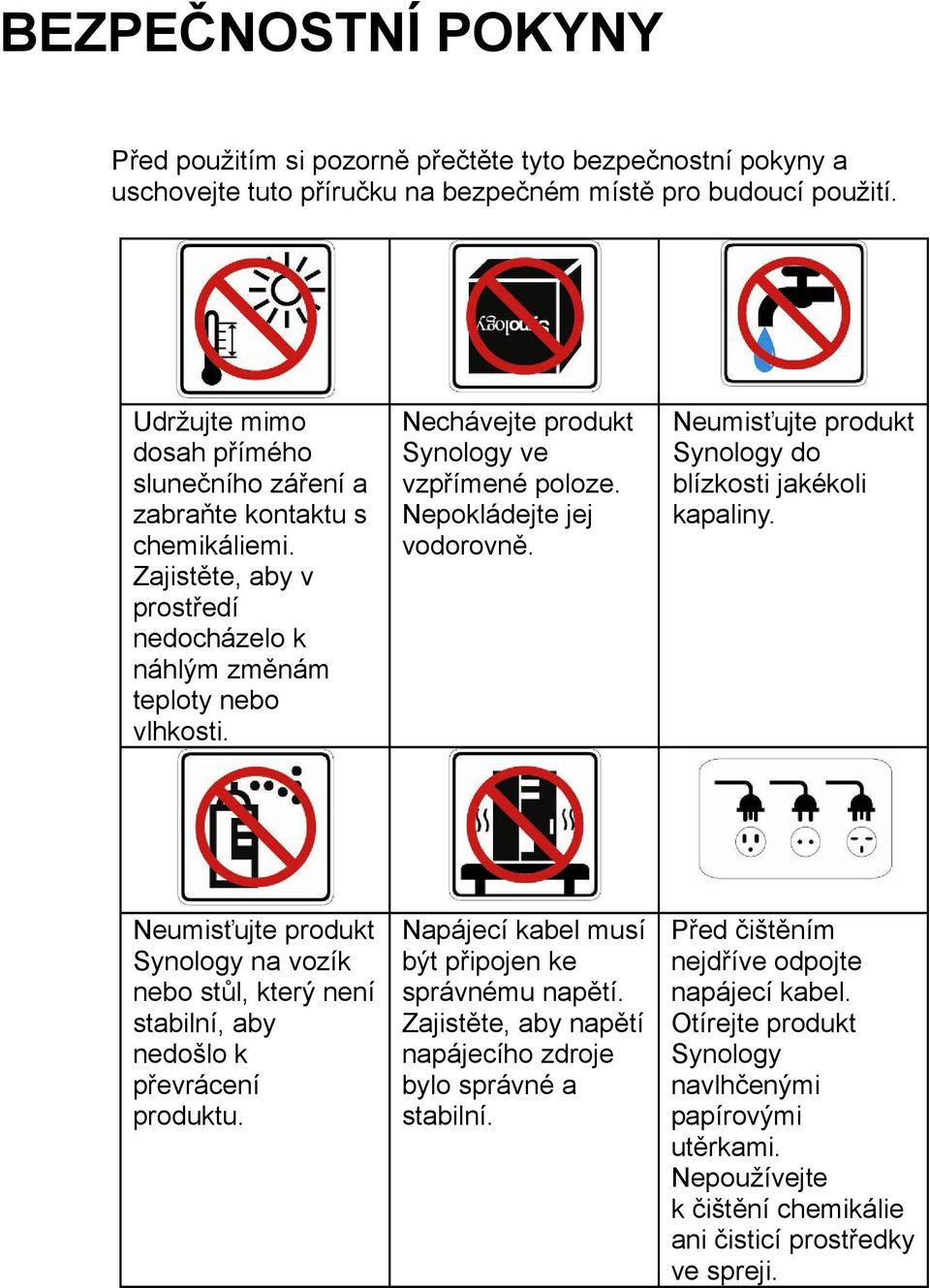

2 BEZPEČNOSTNÍ POKYNY Před použitím si pozorně přečtěte tyto bezpečnostní pokyny a uschovejte tuto příručku na bezpečném místě pro budoucí použití. Udržujte mimo dosah přímého slunečního záření a zabraňte kontaktu s chemikáliemi. Zajistěte, aby v prostředí nedocházelo k náhlým změnám teploty nebo vlhkosti. Nechávejte produkt Synology ve vzpřímené poloze. Nepokládejte jej vodorovně. Neumisťujte produkt Synology do blízkosti jakékoli kapaliny. Neumisťujte produkt Synology na vozík nebo stůl, který není stabilní, aby nedošlo k převrácení produktu. Napájecí kabel musí být připojen ke správnému napětí. Zajistěte, aby napětí napájecího zdroje bylo správné a stabilní. Před čištěním nejdříve odpojte napájecí kabel. Otírejte produkt Synology navlhčenými papírovými utěrkami. Nepoužívejte k čištění chemikálie ani čisticí prostředky ve spreji.

Nechávejte produkt Synology ve vzpřímené poloze. Nepokládejte jej vodorovně. Neumisťujte produkt Synology do blízkosti jakékoli kapaliny.

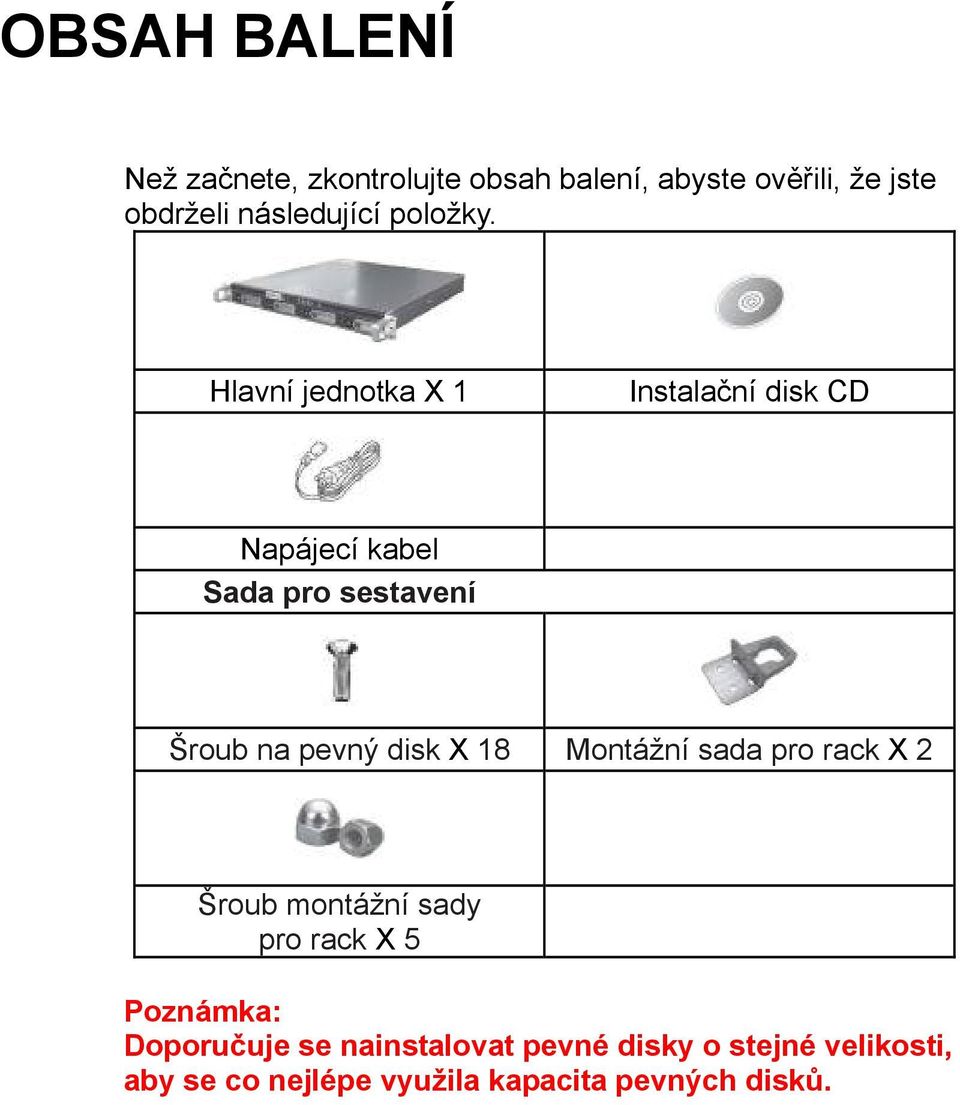

3 OBSAH BALENÍ Než začnete, zkontrolujte obsah balení, abyste ověřili, že jste obdrželi následující položky. Hlavní jednotka X 1 Instalační disk CD Napájecí kabel Sada pro sestavení Šroub na pevný disk X 18 Montážní sada pro rack X 2 Šroub montážní sady pro rack X 5 Poznámka: Doporučuje se nainstalovat pevné disky o stejné velikosti, aby se co nejlépe využila kapacita pevných disků.

Hlavní jednotka X 1 Instalační disk CD Napájecí kabel Sada pro sestavení Šroub na pevný disk X

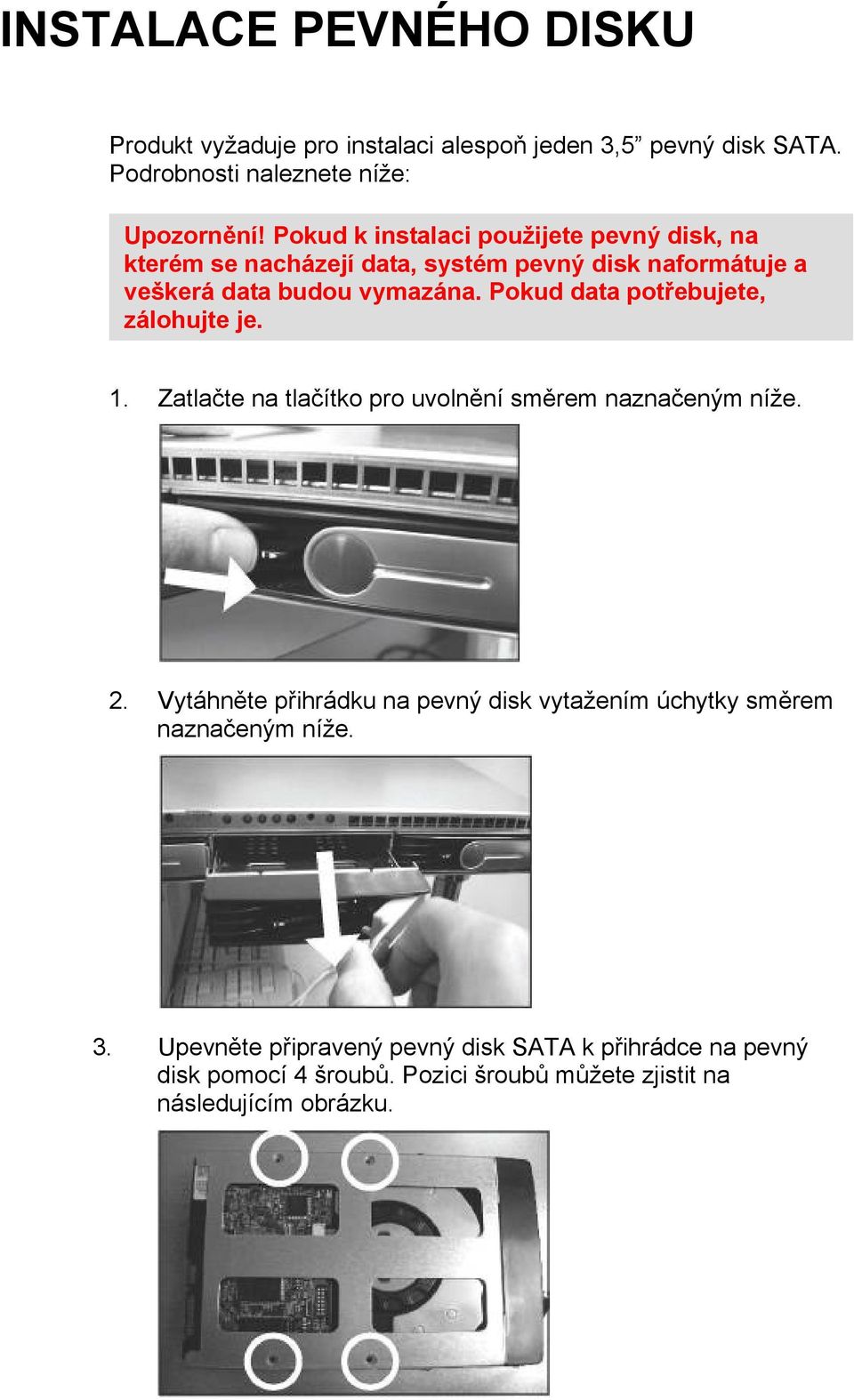

4 INSTALACE PEVNÉHO DISKU Produkt vyžaduje pro instalaci alespoň jeden 3,5 pevný disk SATA. Podrobnosti naleznete níže: Upozornění! Pokud k instalaci použijete pevný disk, na kterém se nacházejí data, systém pevný disk naformátuje a veškerá data budou vymazána. Pokud data potřebujete, zálohujte je. 1. Zatlačte na tlačítko pro uvolnění směrem naznačeným níže. 2. Vytáhněte přihrádku na pevný disk vytažením úchytky směrem naznačeným níže. 3. Upevněte připravený pevný disk SATA k přihrádce na pevný disk pomocí 4 šroubů. Pozici šroubů můžete zjistit na následujícím obrázku.

Pokud data potřebujete, zálohujte je. 1. Zatlačte na tlačítko pro uvolnění směrem naznačeným níže. 2.

5 4. Vložte přihrádku s pevným diskem zpět do stanice. 5. Upevněte přihrádku s pevným diskem zamáčknutím úchytky. 6. Nainstalujte všechny připravené pevné disky opakováním výše popsaných kroků. Upevněte dvě montážní sady pro rack na obě strany pomocí dodaných šroubů.

Nainstalujte všechny připravené pevné disky opakováním výše

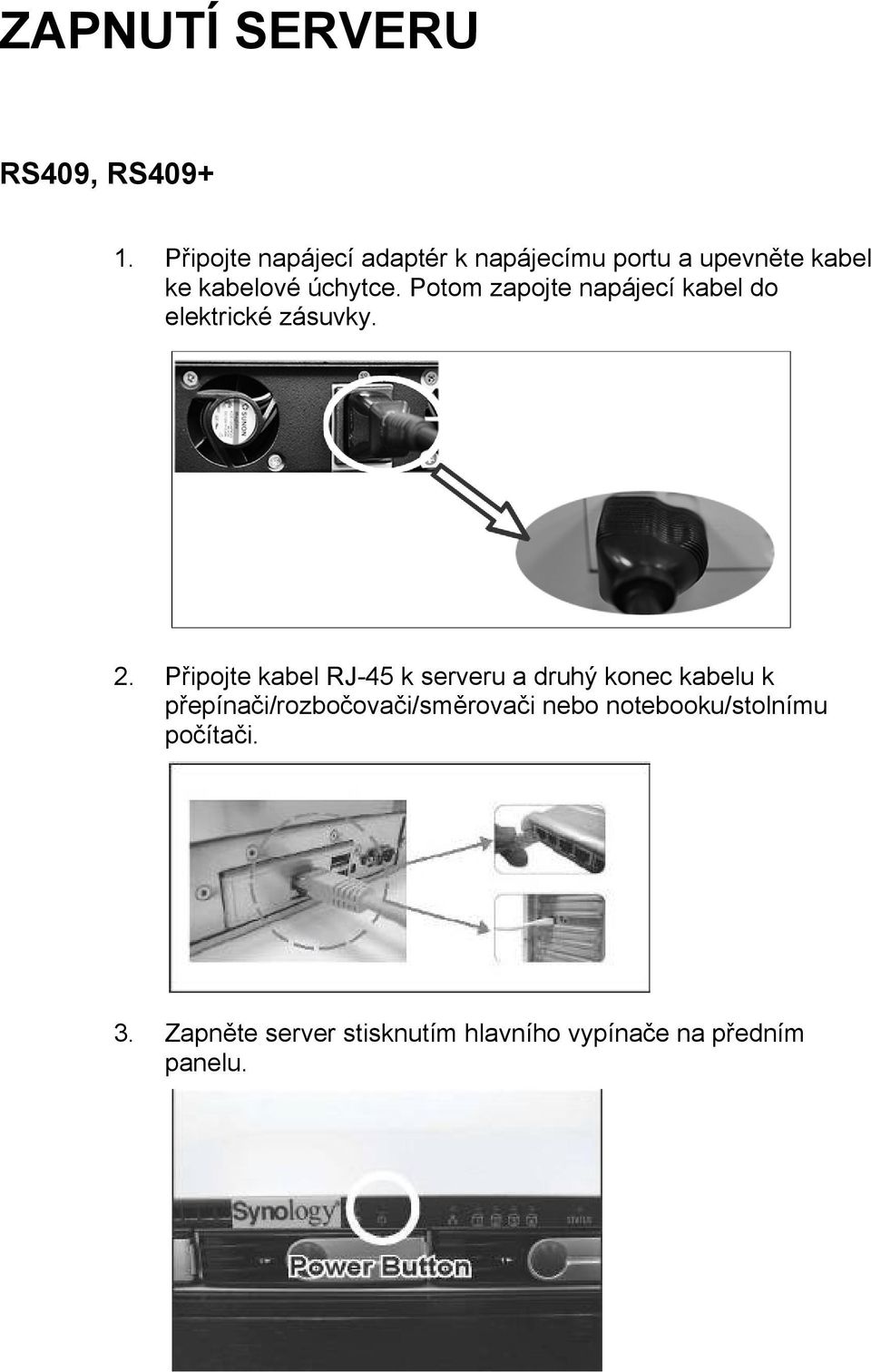

6 ZAPNUTÍ SERVERU RS409, RS Připojte napájecí adaptér k napájecímu portu a upevněte kabel ke kabelové úchytce. Potom zapojte napájecí kabel do elektrické zásuvky. 2. Připojte kabel RJ-45 k serveru a druhý konec kabelu k přepínači/rozbočovači/směrovači nebo notebooku/stolnímu počítači. 3. Zapněte server stisknutím hlavního vypínače na předním panelu.

Potom zapojte napájecí kabel do elektrické zásuvky. 2.

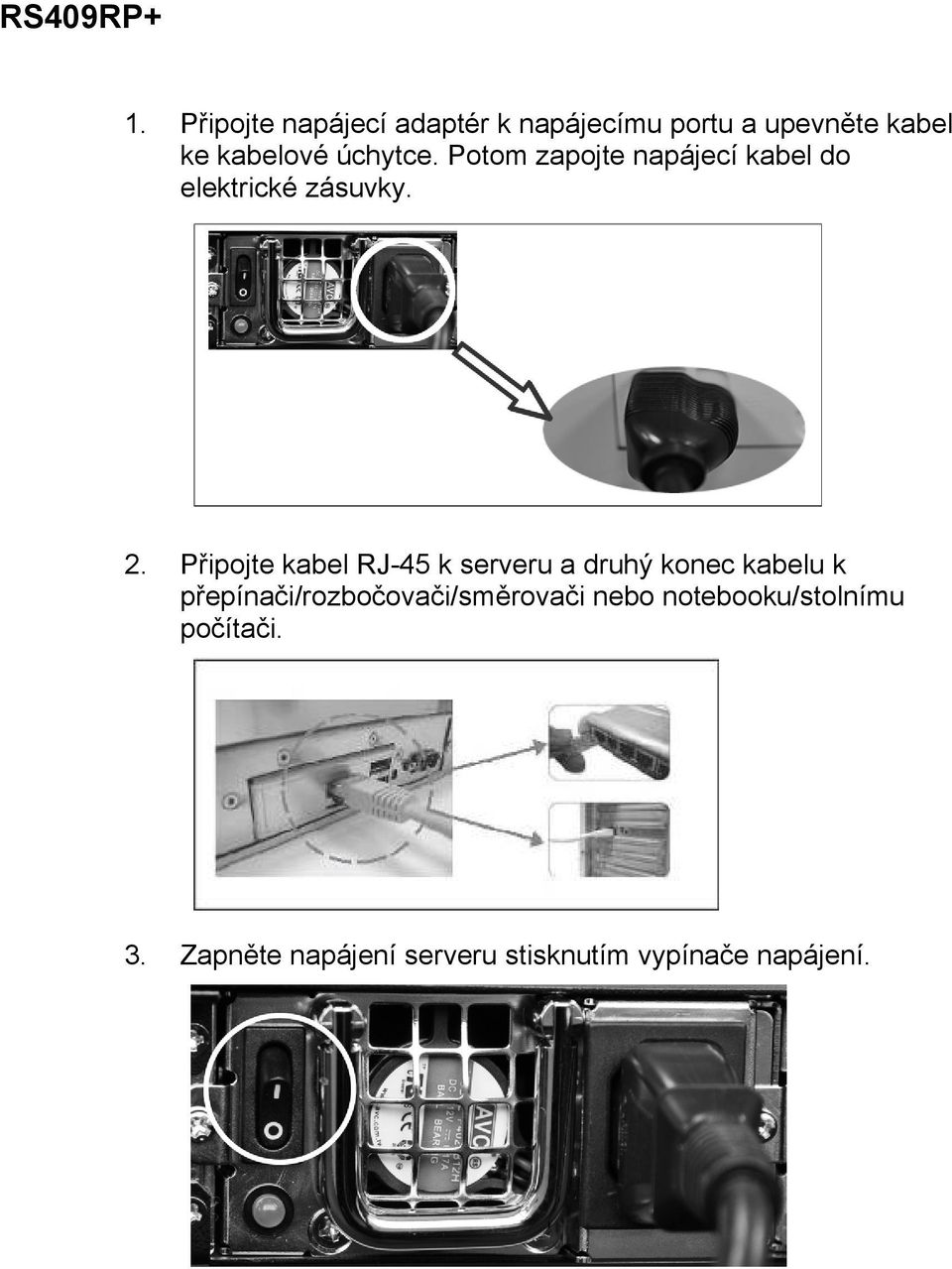

7 RS409RP+ 1. Připojte napájecí adaptér k napájecímu portu a upevněte kabel ke kabelové úchytce. Potom zapojte napájecí kabel do elektrické zásuvky. 2. Připojte kabel RJ-45 k serveru a druhý konec kabelu k přepínači/rozbočovači/směrovači nebo notebooku/stolnímu počítači. 3. Zapněte napájení serveru stisknutím vypínače napájení.

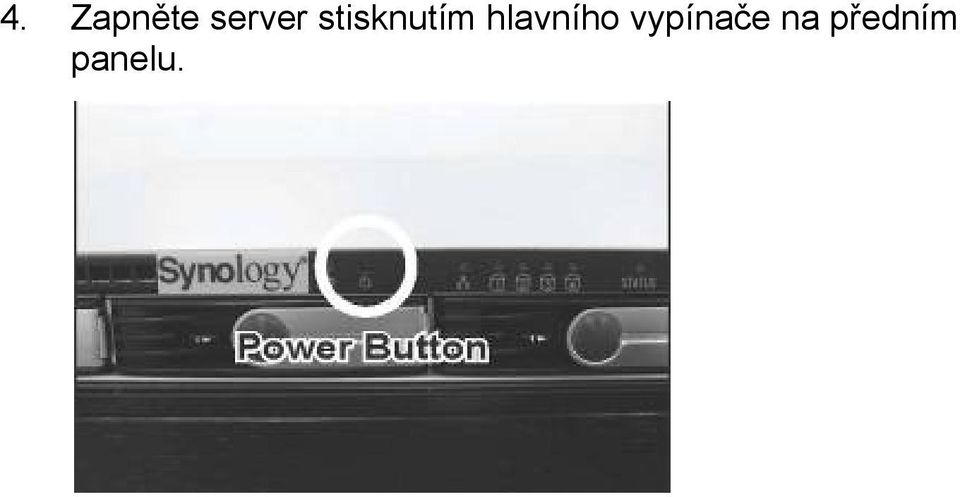

8 4. Zapněte server stisknutím hlavního vypínače na předním panelu.

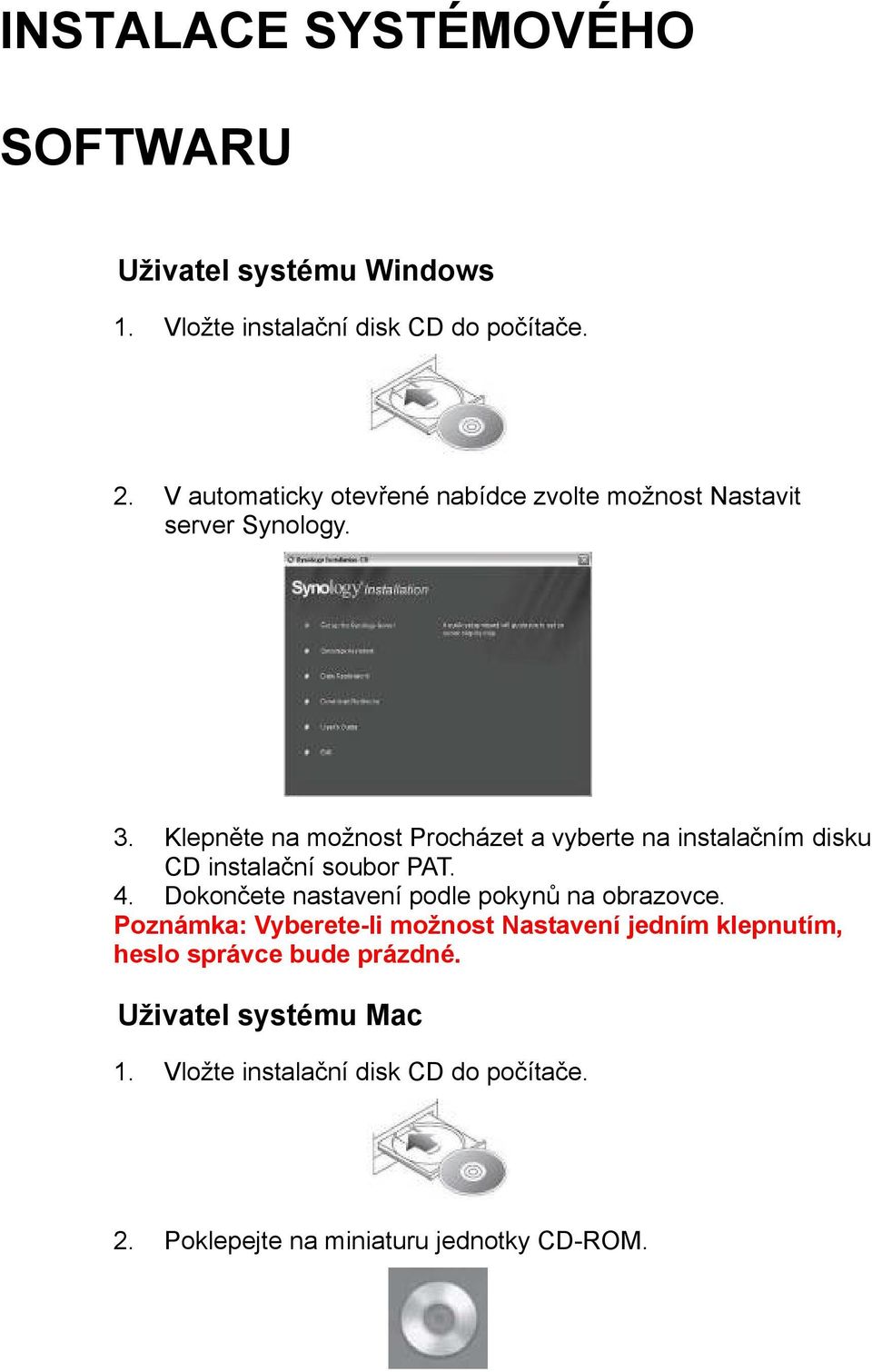

9 INSTALACE SYSTÉMOVÉHO SOFTWARU Uživatel systému Windows 1. Vložte instalační disk CD do počítače. 2. V automaticky otevřené nabídce zvolte možnost Nastavit server Synology. 3. Klepněte na možnost Procházet a vyberte na instalačním disku CD instalační soubor PAT. 4. Dokončete nastavení podle pokynů na obrazovce. Poznámka: Vyberete-li možnost Nastavení jedním klepnutím, heslo správce bude prázdné. Uživatel systému Mac 1. Vložte instalační disk CD do počítače. 2. Poklepejte na miniaturu jednotky CD-ROM.

Klepněte na možnost Procházet a vyberte na instalačním disku CD instalační soubor PAT. 4.

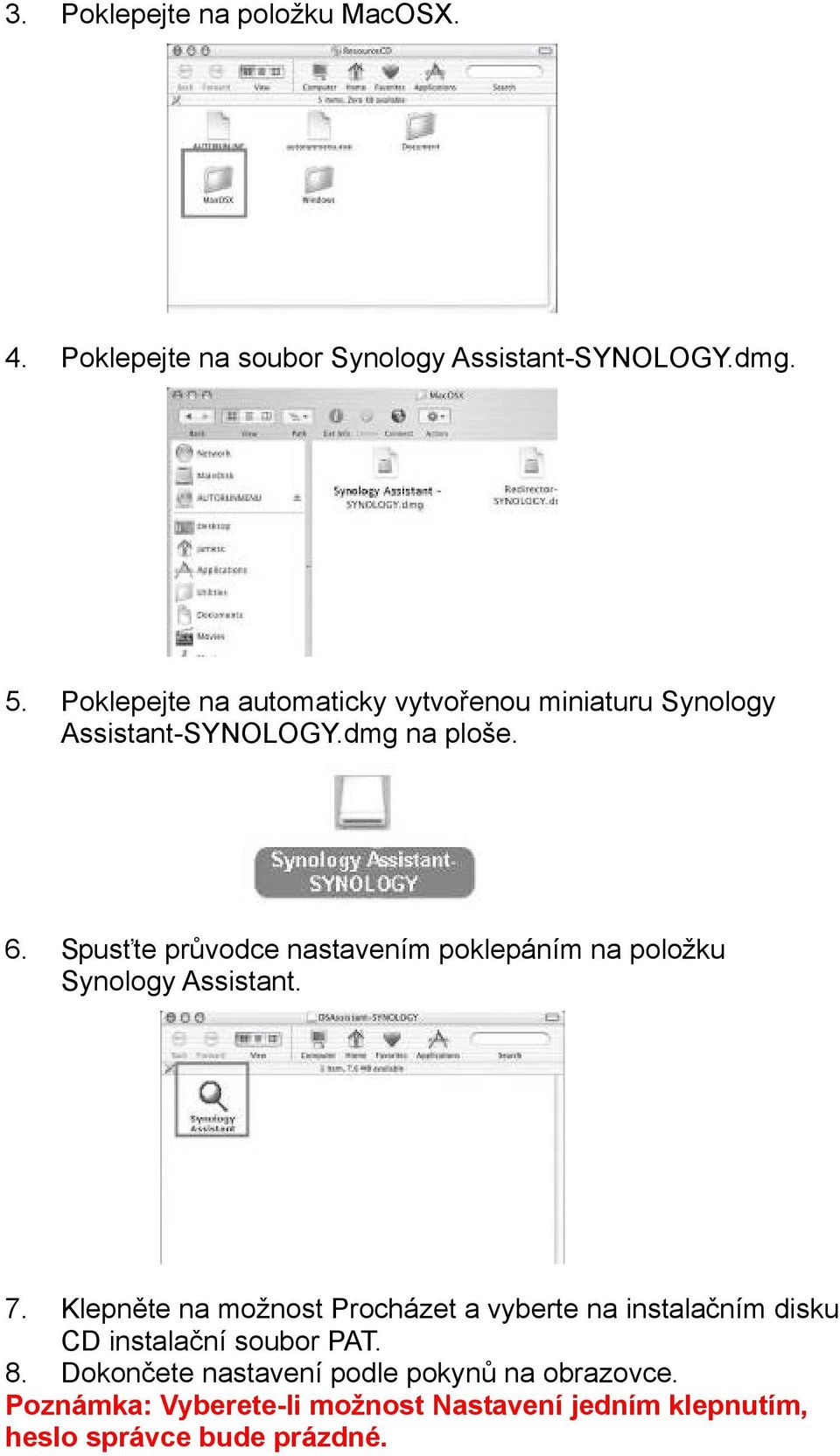

10 3. Poklepejte na položku MacOSX. 4. Poklepejte na soubor Synology Assistant-SYNOLOGY.dmg. 5. Poklepejte na automaticky vytvořenou miniaturu Synology Assistant-SYNOLOGY.dmg na ploše. 6. Spusťte průvodce nastavením poklepáním na položku Synology Assistant. 7. Klepněte na možnost Procházet a vyberte na instalačním disku CD instalační soubor PAT. 8. Dokončete nastavení podle pokynů na obrazovce. Poznámka: Vyberete-li možnost Nastavení jedním klepnutím, heslo správce bude prázdné.

Spusťte průvodce nastavením poklepáním na položku Synology Assistant. 7.

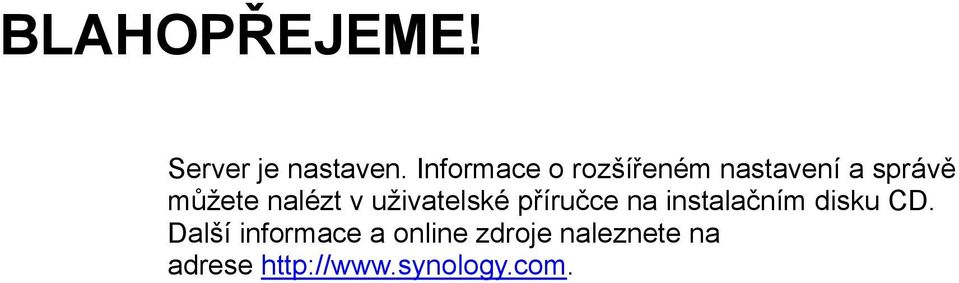

11 BLAHOPŘEJEME! Server je nastaven. Informace o rozšířeném nastavení a správě můžete nalézt v uživatelské příručce na instalačním disku CD. Další informace a online zdroje naleznete na adrese
