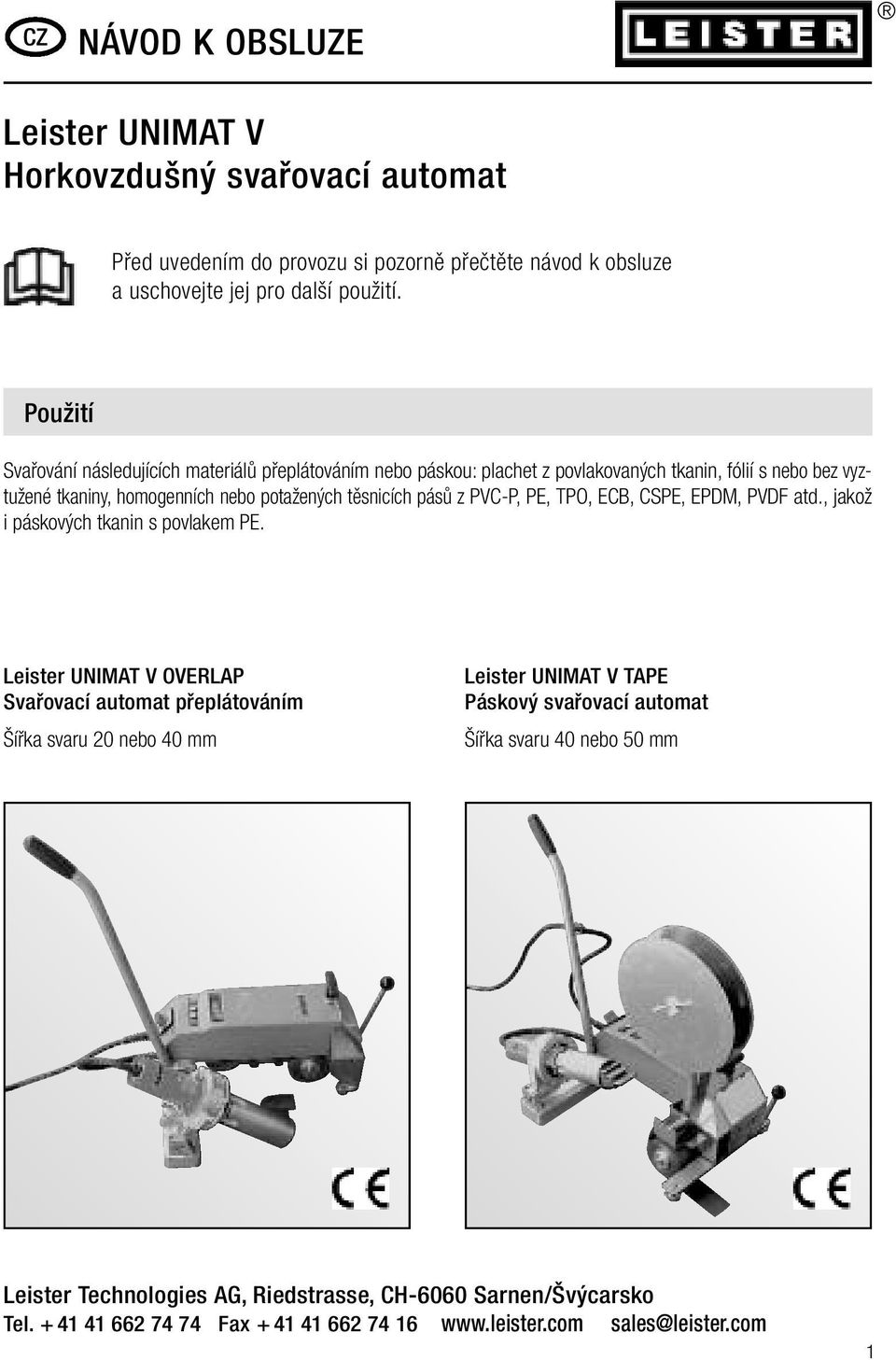

1 CZ NÁVOD K OBSLUZE Horkovzdušný svařovací automat Před uvedením do provozu si pozorně přečtěte návod k obsluze a uschovejte jej pro další použití. Použití Svařování následujících materiálů přeplátováním nebo páskou: plachet z povlakovaných tkanin, fólií s nebo bez vyztužené tkaniny, homogenních nebo potažených těsnicích pásů z PVC-P, PE, TPO, ECB, CSPE, EPDM, PVDF atd., jakož i páskových tkanin s povlakem PE. OVERLAP Svařovací automat přeplátováním Šířka svaru 20 nebo 40 mm TAPE Páskový svařovací automat Šířka svaru 40 nebo 50 mm Leister Technologies AG, Riedstrasse, CH-6060 Sarnen/Švýcarsko Tel Fax sales@leister.com 1

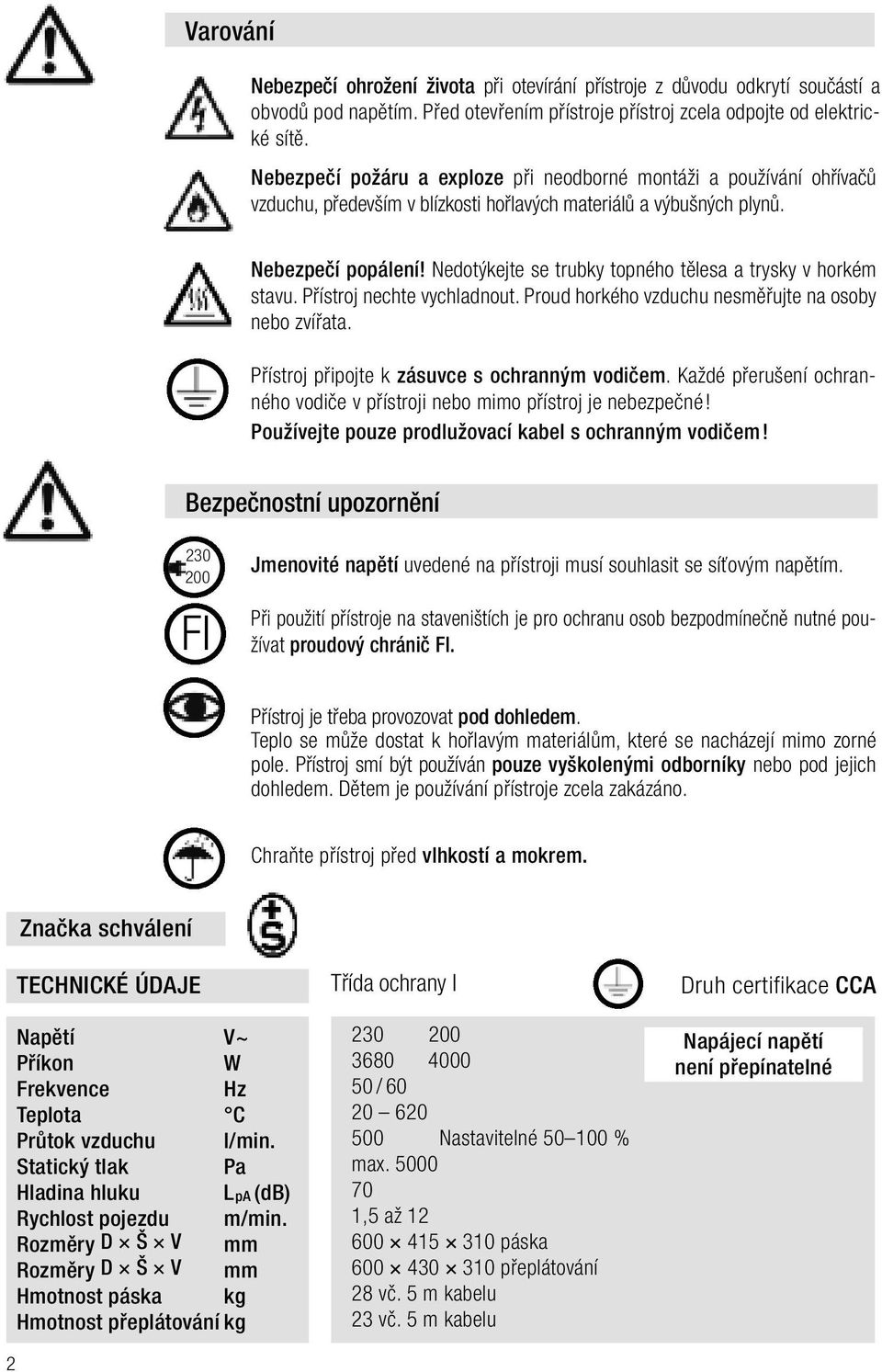

2 Varování Nebezpečí ohrožení života při otevírání přístroje z důvodu odkrytí součástí a obvodů pod napětím. Před otevřením přístroje přístroj zcela odpojte od elektrické sítě. Nebezpečí požáru a exploze při neodborné montáži a používání ohřívačů vzduchu, především v blízkosti hořlavých materiálů a výbušných plynů. Nebezpečí popálení! Nedotýkejte se trubky topného tělesa a trysky v horkém stavu. Přístroj nechte vychladnout. Proud horkého vzduchu nesměřujte na osoby nebo zvířata. Přístroj připojte k zásuvce s ochranným vodičem. Každé přerušení ochranného vodiče v přístroji nebo mimo přístroj je nebezpečné! Používejte pouze prodlužovací kabel s ochranným vodičem! Bezpečnostní upozornění FI Jmenovité napětí uvedené na přístroji musí souhlasit se síťovým napětím. Při použití přístroje na staveništích je pro ochranu osob bezpodmínečně nutné používat proudový chránič FI. Přístroj je třeba provozovat pod dohledem. Teplo se může dostat k hořlavým materiálům, které se nacházejí mimo zorné pole. Přístroj smí být používán pouze vyškolenými odborníky nebo pod jejich dohledem. Dětem je používání přístroje zcela zakázáno. Chraňte přístroj před vlhkostí a mokrem. Značka schválení TECHNICKÉ ÚDAJE Napětí V~ Příkon W Frekvence Hz Teplota C Průtok vzduchu l/min. Statický tlak Pa Hladina hluku LpA (db) Rychlost pojezdu m/min. Rozměry D Š V mm Rozměry D Š V mm Hmotnost páska kg Hmotnost přeplátování kg 2 Třída ochrany I / Nastavitelné % max ,5 až páska přeplátování 28 vč. 5 m kabelu 23 vč. 5 m kabelu Druh certifikace CCA Napájecí napětí není přepínatelné

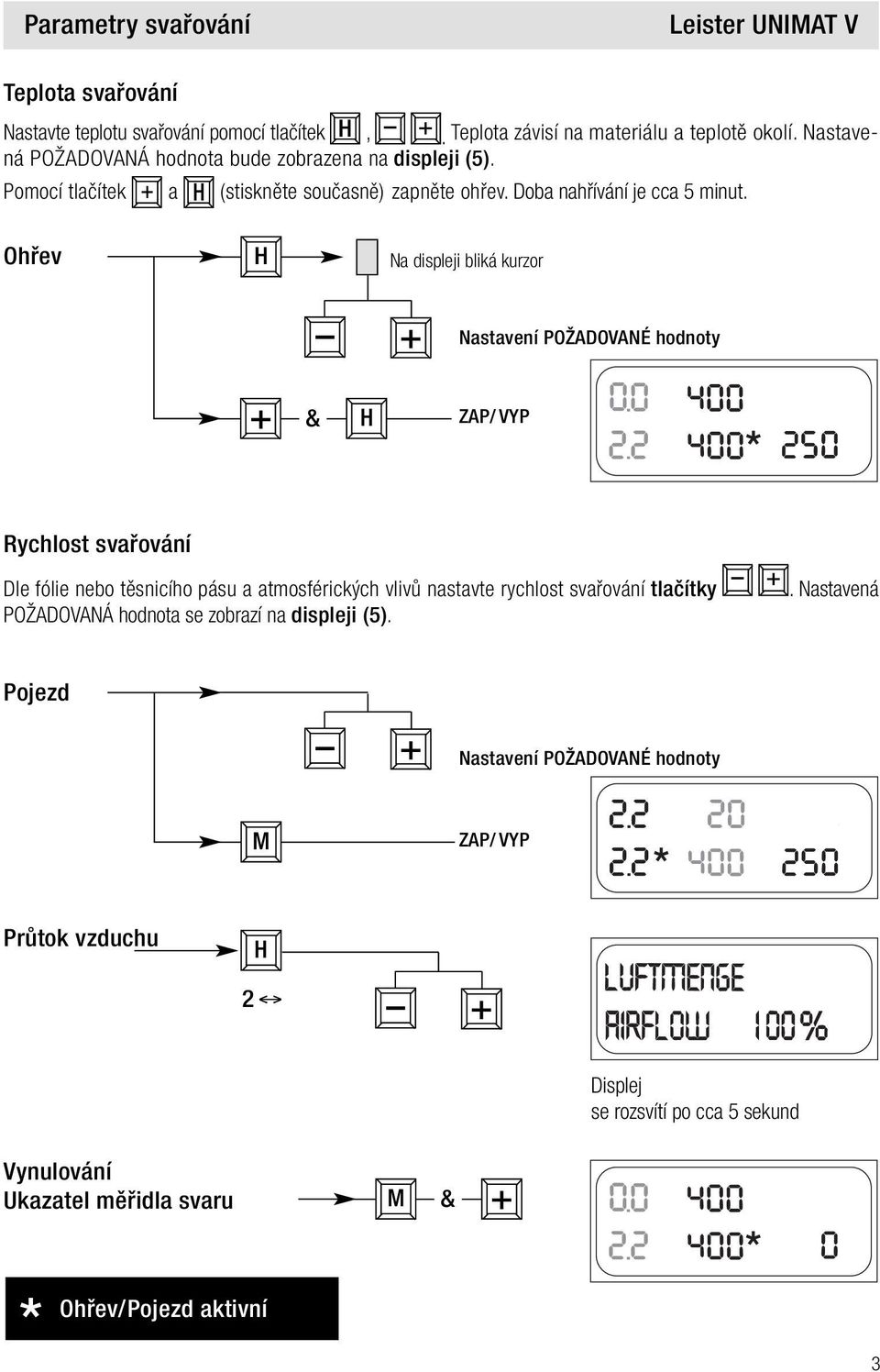

3 Parametry svařování Teplota svařování Nastavte teplotu svařování pomocí tlačítek H, +. Teplota závisí na materiálu a teplotě okolí. Nastavená POŽADOVANÁ hodnota bude zobrazena na displeji (5). Pomocí tlačítek + a H (stiskněte současně) zapněte ohřev. Doba nahřívání je cca 5 minut. Ohřev H Na displeji bliká kurzor + Nastavení POŽADOVANÉ hodnoty + & H ZAP/ VYP Rychlost svařování Dle fólie nebo těsnicího pásu a atmosférických vlivů nastavte rychlost svařování tlačítky POŽADOVANÁ hodnota se zobrazí na displeji (5). +. Nastavená Pojezd + Nastavení POŽADOVANÉ hodnoty M ZAP/ VYP Průtok vzduchu H 2 + Displej se rozsvítí po cca 5 sekund Vynulování Ukazatel měřidla svaru M & + * Ohřev/Pojezd aktivní 3

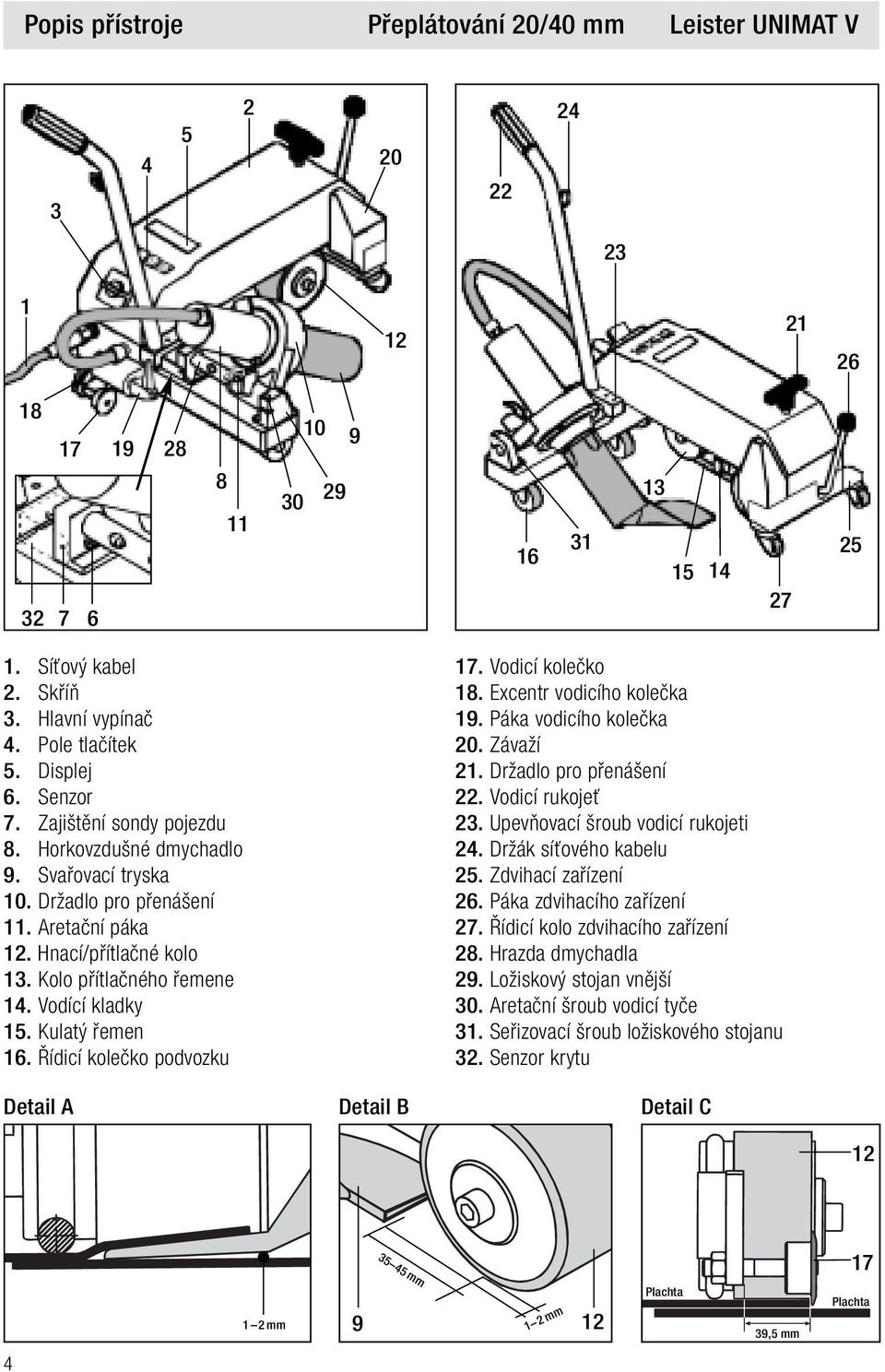

4 Popis přístroje Přeplátování 20/40 mm Síťový kabel 2. Skříň 3. Hlavní vypínač 4. Pole tlačítek 5. Displej 6. Senzor 7. Zajištění sondy pojezdu 8. Horkovzdušné dmychadlo 9. Svařovací tryska 10. Držadlo pro přenášení 11. Aretační páka. Hnací/přítlačné kolo 13. Kolo přítlačného řemene 14. Vodící kladky 15. Kulatý řemen 16. Řídicí kolečko podvozku Detail A Detail B 17. Vodicí kolečko 18. Excentr vodicího kolečka 19. Páka vodicího kolečka 20. Závaží 21. Držadlo pro přenášení 22. Vodicí rukojeť 23. Upevňovací šroub vodicí rukojeti 24. Držák síťového kabelu 25. Zdvihací zařízení 26. Páka zdvihacího zařízení 27. Řídicí kolo zdvihacího zařízení 28. Hrazda dmychadla 29. Ložiskový stojan vnější 30. Aretační šroub vodicí tyče 31. Seřizovací šroub ložiskového stojanu 32. Senzor krytu Detail C 1 2mm mm 9 39,5 mm 1 2 mm Plachta 17 Plachta 4

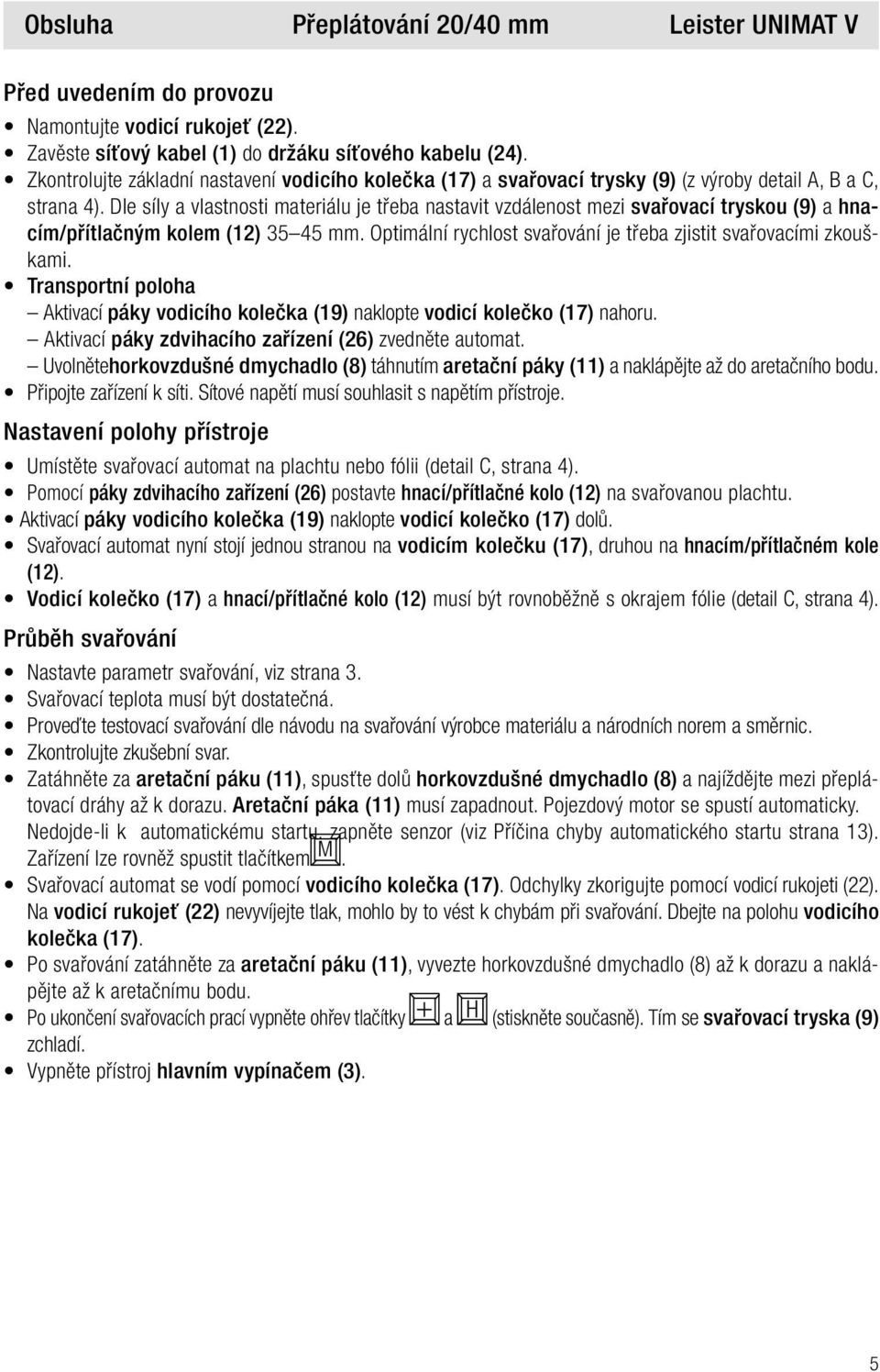

5 Obsluha Přeplátování 20/40 mm Před uvedením do provozu Namontujte vodicí rukojeť (22). Zavěste síťový kabel (1) do držáku síťového kabelu (24). Zkontrolujte základní nastavení vodicího kolečka (17) a svařovací trysky (9) (z výroby detail A, B a C, strana 4). Dle síly a vlastnosti materiálu je třeba nastavit vzdálenost mezi svařovací tryskou (9) a hnacím/přítlačným kolem () mm. Optimální rychlost svařování je třeba zjistit svařovacími zkouškami. Transportní poloha Aktivací páky vodicího kolečka (19) naklopte vodicí kolečko (17) nahoru. Aktivací páky zdvihacího zařízení (26) zvedněte automat. Uvolnětehorkovzdušné dmychadlo (8) táhnutím aretační páky (11) a naklápějte až do aretačního bodu. Připojte zařízení k síti. Sítové napětí musí souhlasit s napětím přístroje. Nastavení polohy přístroje Umístěte svařovací automat na plachtu nebo fólii (detail C, strana 4). Pomocí páky zdvihacího zařízení (26) postavte hnací/přítlačné kolo () na svařovanou plachtu. Aktivací páky vodicího kolečka (19) naklopte vodicí kolečko (17) dolů. Svařovací automat nyní stojí jednou stranou na vodicím kolečku (17), druhou na hnacím/přítlačném kole (). Vodicí kolečko (17) a hnací/přítlačné kolo () musí být rovnoběžně s okrajem fólie (detail C, strana 4). Průběh svařování Nastavte parametr svařování, viz strana 3. Svařovací teplota musí být dostatečná. Proveďte testovací svařování dle návodu na svařování výrobce materiálu a národních norem a směrnic. Zkontrolujte zkušební svar. Zatáhněte za aretační páku (11), spusťte dolů horkovzdušné dmychadlo (8) a najíždějte mezi přeplátovací dráhy až k dorazu. Aretační páka (11) musí zapadnout. Pojezdový motor se spustí automaticky. Nedojde-li k automatickému startu, zapněte senzor (viz Příčina chyby automatického startu strana 13). Zařízení lze rovněž spustit tlačítkem M. Svařovací automat se vodí pomocí vodicího kolečka (17). Odchylky zkorigujte pomocí vodicí rukojeti (22). Na vodicí rukojeť (22) nevyvíjejte tlak, mohlo by to vést k chybám při svařování. Dbejte na polohu vodicího kolečka (17). Po svařování zatáhněte za aretační páku (11), vyvezte horkovzdušné dmychadlo (8) až k dorazu a naklápějte až k aretačnímu bodu. Po ukončení svařovacích prací vypněte ohřev tlačítky + a H (stiskněte současně). Tím se svařovací tryska (9) zchladí. Vypněte přístroj hlavním vypínačem (3). 5

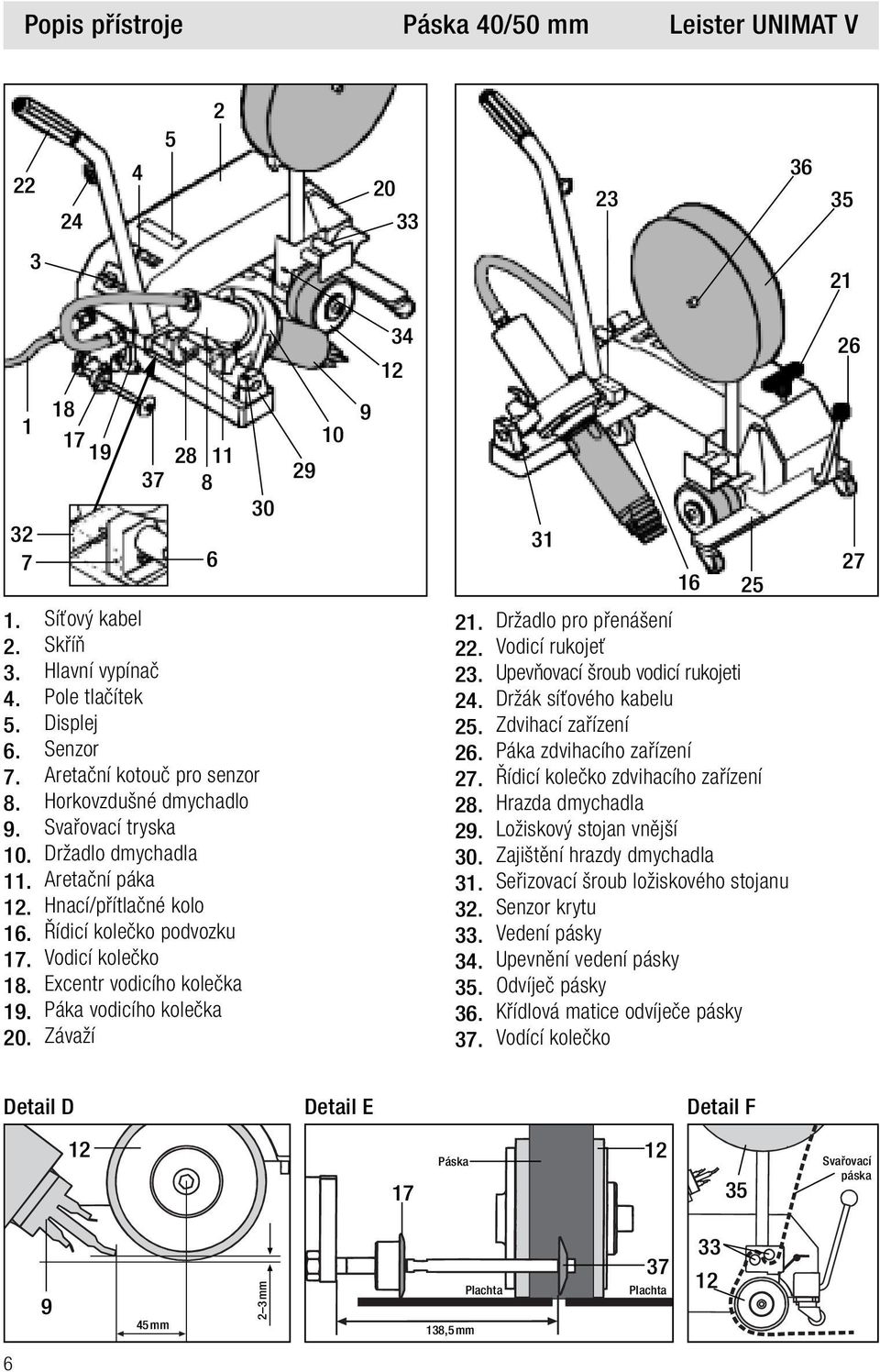

6 Popis přístroje Páska 40/50 mm Síťový kabel 2. Skříň 3. Hlavní vypínač 4. Pole tlačítek 5. Displej 6. Senzor 7. Aretační kotouč pro senzor 8. Horkovzdušné dmychadlo 9. Svařovací tryska 10. Držadlo dmychadla 11. Aretační páka. Hnací/přítlačné kolo 16. Řídicí kolečko podvozku 17. Vodicí kolečko 18. Excentr vodicího kolečka 19. Páka vodicího kolečka 20. Závaží Držadlo pro přenášení 22. Vodicí rukojeť 23. Upevňovací šroub vodicí rukojeti 24. Držák síťového kabelu 25. Zdvihací zařízení 26. Páka zdvihacího zařízení 27. Řídicí kolečko zdvihacího zařízení 28. Hrazda dmychadla 29. Ložiskový stojan vnější 30. Zajištění hrazdy dmychadla 31. Seřizovací šroub ložiskového stojanu 32. Senzor krytu 33. Vedení pásky 34. Upevnění vedení pásky 35. Odvíječ pásky 36. Křídlová matice odvíječe pásky 37. Vodící kolečko 27 Detail D Detail E Detail F 17 Páska Svařovací páska mm 2 3mm 138,5mm Plachta 37 Plachta 33 6

7 Obsluha Páska 40/50 mm Před uvedením do provozu Namontujte vodicí rukojeť (22). Zavěste síťový kabel (1) do držáku síťového kabelu pro síťový kabel (24). Zkontrolujte základní nastavení vodicího kolečka (17) a svařovací trysky (9) (z výroby, detail D a E, strana 6). Transportní poloha: Aktivací páky vodicího kolečka (19) naklopte vodicí kolečko (17) nahoru. Aktivací páky zdvihacího zařízení (26) zvedněte automat. Uvolněte horkovzdušné dmychadlo (8) táhnutím aretační páky (11) a naklápějte až do aretačního bodu. Připojte zařízení k síti. Síťové napětí musí souhlasit s napětím přístroje. Nastavení polohy přístroje Umístěte svařovací automat na plachtu nebo fólii (detail E, strana 6). Protáhněte svařovací pásku vedením pásku (33) i pod hnacím/přítlačným kolem () (viz detail F, strana 6). Pomocí páky zdvihacího zařízení (26) postavte hnací/přítlačné kolo () na svařovanou plachtu. Aktivací páky vodicího kolečka (19) naklopte vodicí kolečko (17) dolů. Svařovací automat nyní stojí jednou stranou na vodicím kolečku (17), druhou na hnacím/přítlačném kole (). Průběh svařování Nastavte parametr svařování, viz strana 3. Svařovací teplota musí být dostatečná. Proveďte testovací svařování dle návodu na svařování výrobce materiálu a národních norem a směrnic. Zkontrolujte zkušební svar. Zatáhněte za aretační páku (11), spusťte dolů horkovzdušné dmychadlo (8) a najíždějte až k dorazu. Aretační páka (11) musí zapadnout. Pojezdový motor se spustí automaticky. Nedojde-li k automatickému startu, zapněte senzor (viz Příčina chyby automatického startu strana 13). Zařízení lze rovněž spustit tlačítkem M. Svařovací automat se vodí pomocí vodícího kolečka (37). Odchylky zkorigujte pomocí vodicí rukojeti (22). Na vodicí rukojeť (22) nevyvíjejte tlak, mohlo by to vést k chybám při svařování. Dbejte na polohu vodícího kolečka (37). Po svařování zatáhněte za aretační páku (11), vyvezte horkovzdušné dmychadlo (8) až k dorazu a naklápějte až k aretačnímu bodu. Po ukončení svařovacích prací vypněte ohřev pomocí tlačítek + a H ( stiskněte současně). Tím se svařovací tryska (9) zchladí. Vypněte přístroj hlavním vypínačem (3). 7

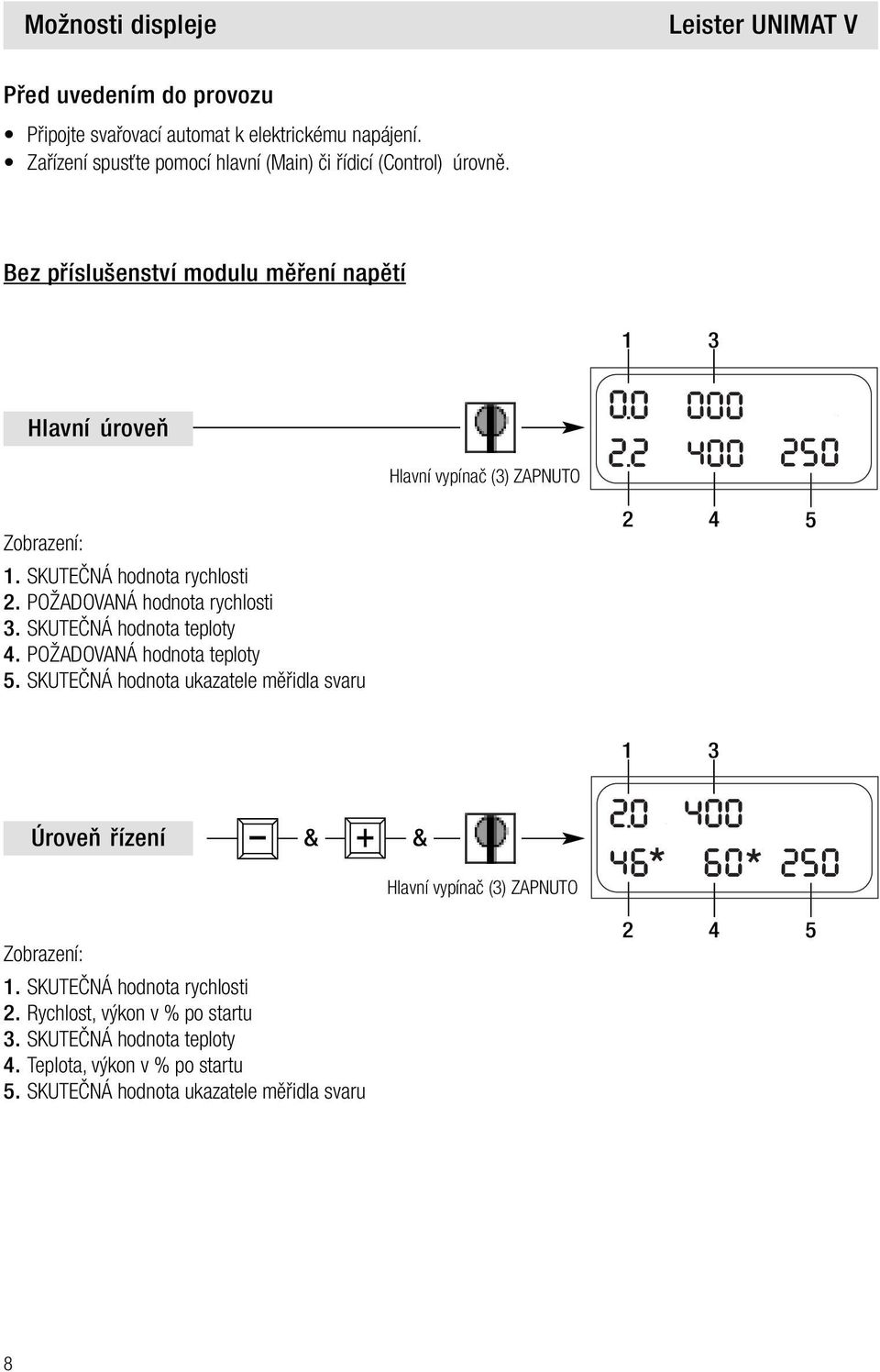

8 Možnosti displeje Před uvedením do provozu Připojte svařovací automat k elektrickému napájení. Zařízení spusťte pomocí hlavní (Main) či řídicí (Control) úrovně. Bez příslušenství modulu měření napětí 1 3 Hlavní úroveň Hlavní vypínač (3) ZAPNUTO Zobrazení: 1. SKUTEČNÁ hodnota rychlosti 2. POŽADOVANÁ hodnota rychlosti 3. SKUTEČNÁ hodnota teploty 4. POŽADOVANÁ hodnota teploty 5. SKUTEČNÁ hodnota ukazatele měřidla svaru Úroveň řízení & + & Hlavní vypínač (3) ZAPNUTO Zobrazení: 1. SKUTEČNÁ hodnota rychlosti 2. Rychlost, výkon v % po startu 3. SKUTEČNÁ hodnota teploty 4. Teplota, výkon v % po startu 5. SKUTEČNÁ hodnota ukazatele měřidla svaru

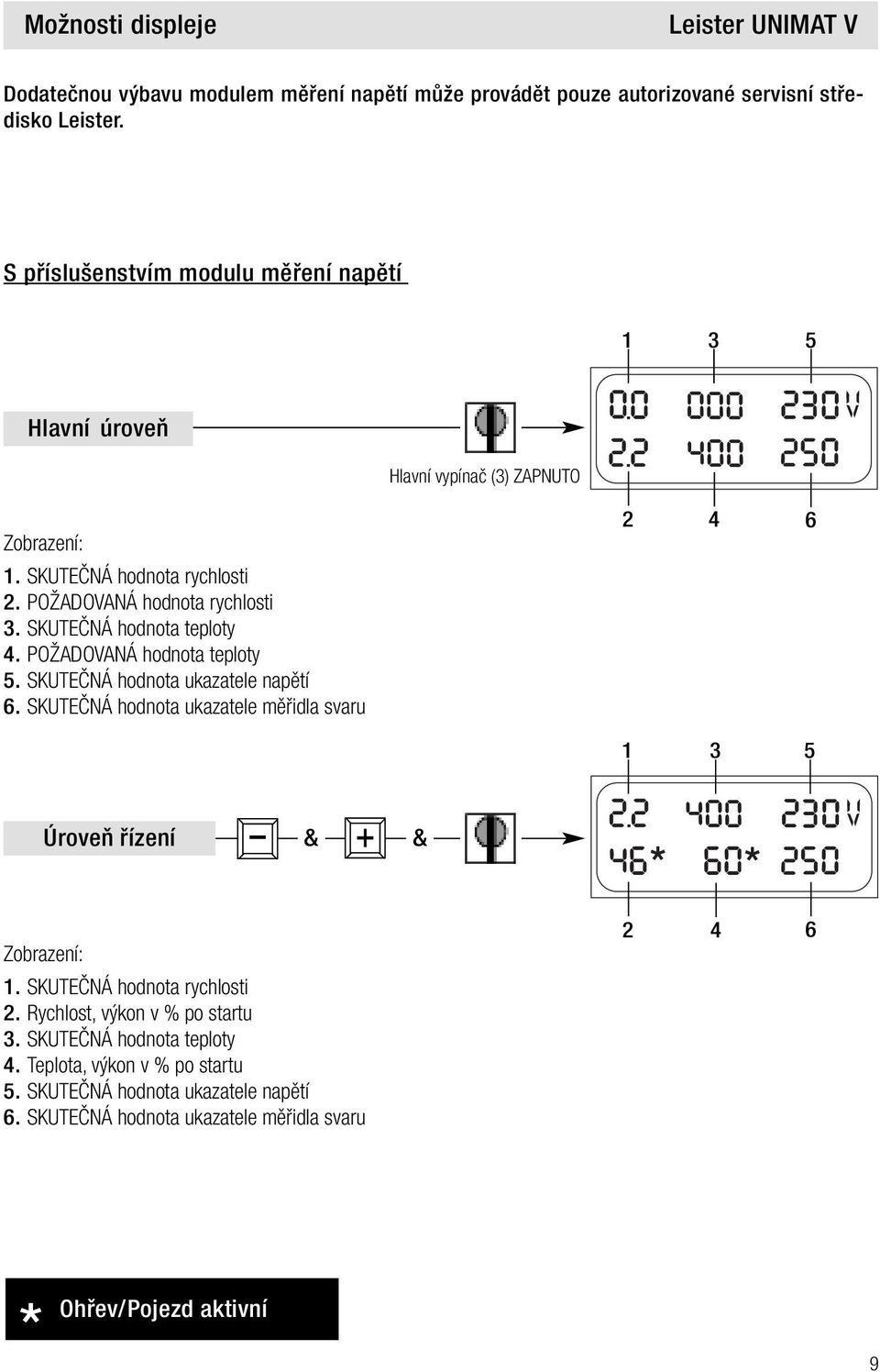

9 Možnosti displeje Dodatečnou výbavu modulem měření napětí může provádět pouze autorizované servisní středisko Leister. S příslušenstvím modulu měření napětí Hlavní úroveň Hlavní vypínač (3) ZAPNUTO Zobrazení: 1. SKUTEČNÁ hodnota rychlosti 2. POŽADOVANÁ hodnota rychlosti 3. SKUTEČNÁ hodnota teploty 4. POŽADOVANÁ hodnota teploty 5. SKUTEČNÁ hodnota ukazatele napětí 6. SKUTEČNÁ hodnota ukazatele měřidla svaru Úroveň řízení & + & Zobrazení: 1. SKUTEČNÁ hodnota rychlosti 2. Rychlost, výkon v % po startu 3. SKUTEČNÁ hodnota teploty 4. Teplota, výkon v % po startu 5. SKUTEČNÁ hodnota ukazatele napětí 6. SKUTEČNÁ hodnota ukazatele měřidla svaru * Ohřev/Pojezd aktivní 9

10 Přestavba Je.li tryska horká, nedotýkejte se jí. Vypněte ohřev pomocí tlačítek + a H (stiskněte zároveň), tím se svařovací tryska (9) zchladí. Vypněte přístroj hlavním vypínačem (3). Vytáhněte síťovou zástrčku ze zásuvky. Přestavení svařovací trysky Svařování přeplátováním 20 mm na 40 mm Svařování páskováním 40 mm na 50 mm Svařování přeplátováním na svařování páskováním 1. Šroub s čočkovitou hlavou M Svařovací tryska Demontáž svařovací trysky, sekvence č. 1-2 Montáž svařovací trysky, sekvence č Přemontujte pásku 40 mm na pásku 50 mm Přemontování svařovací trysky Přemontování hnacího/přítlačného kola 1. Šroub s válcovou hlavou M Napínací kotouč 3. Hnací/přítlačné kolo 4. Těsné pero Demontáž hnacího/přítlačného kola, sekvence č. 1-3 Montáž hnacího/přítlačného kola, sekvence č Přemontování vedením pásky 1. Šroub s válcovou hlavou M5 2. Šroub s čočkovitou hlavou M Distanční kotouč 4. Vodicí kolečko pásky Demontáž vedení pásky, sekvence č. 1-5 Montáž vedení pásky, sekvence č

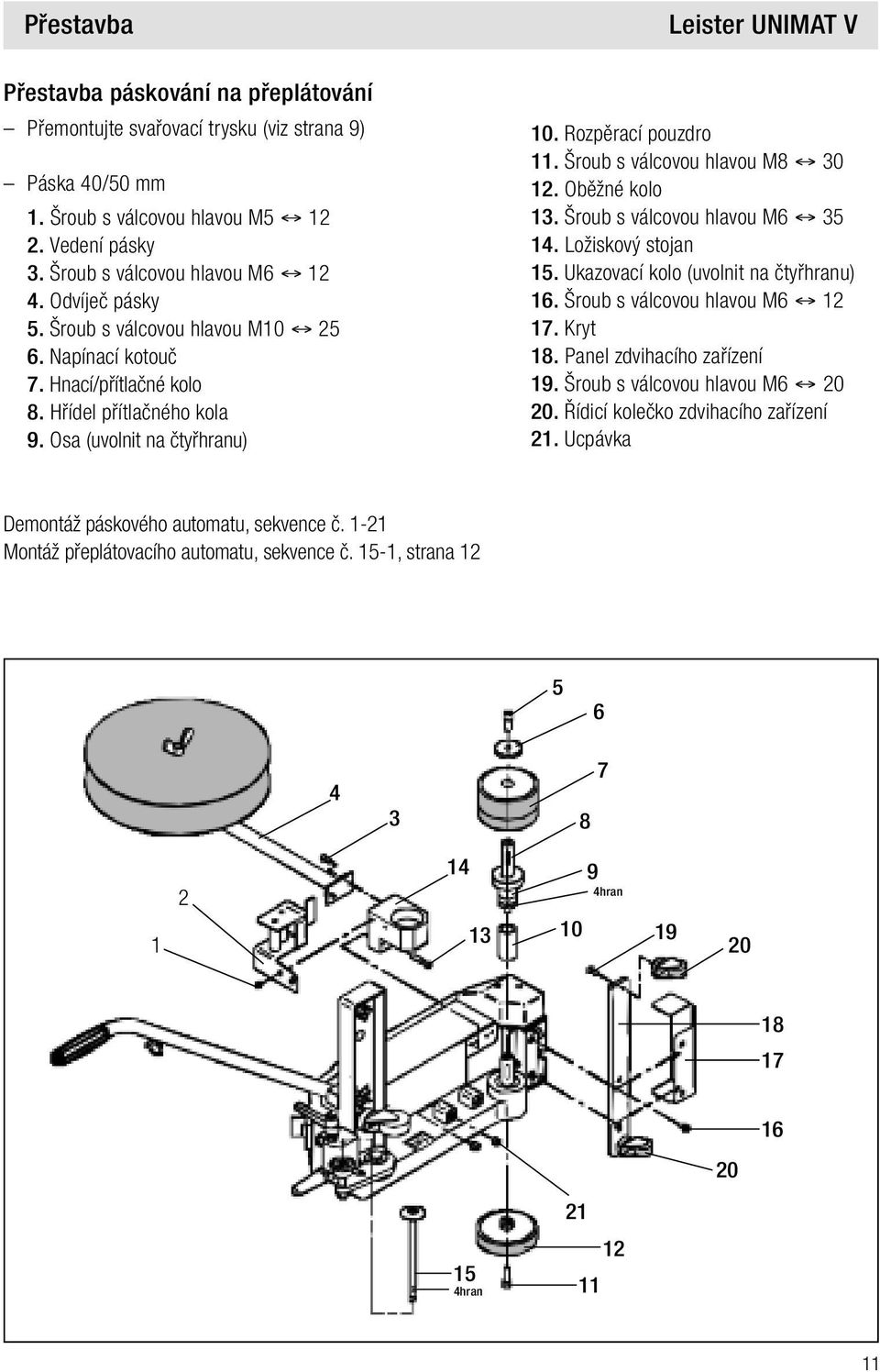

11 Přestavba Přestavba páskování na přeplátování Přemontujte svařovací trysku (viz strana 9) Páska 40/50 mm 1. Šroub s válcovou hlavou M5 2. Vedení pásky 3. Šroub s válcovou hlavou M6 4. Odvíječ pásky 5. Šroub s válcovou hlavou M Napínací kotouč 7. Hnací/přítlačné kolo 8. Hřídel přítlačného kola 9. Osa (uvolnit na čtyřhranu) 10. Rozpěrací pouzdro 11. Šroub s válcovou hlavou M8 30. Oběžné kolo 13. Šroub s válcovou hlavou M Ložiskový stojan 15. Ukazovací kolo (uvolnit na čtyřhranu) 16. Šroub s válcovou hlavou M6 17. Kryt 18. Panel zdvihacího zařízení 19. Šroub s válcovou hlavou M Řídicí kolečko zdvihacího zařízení 21. Ucpávka Demontáž páskového automatu, sekvence č Montáž přeplátovacího automatu, sekvence č. 15-1, strana hran hran

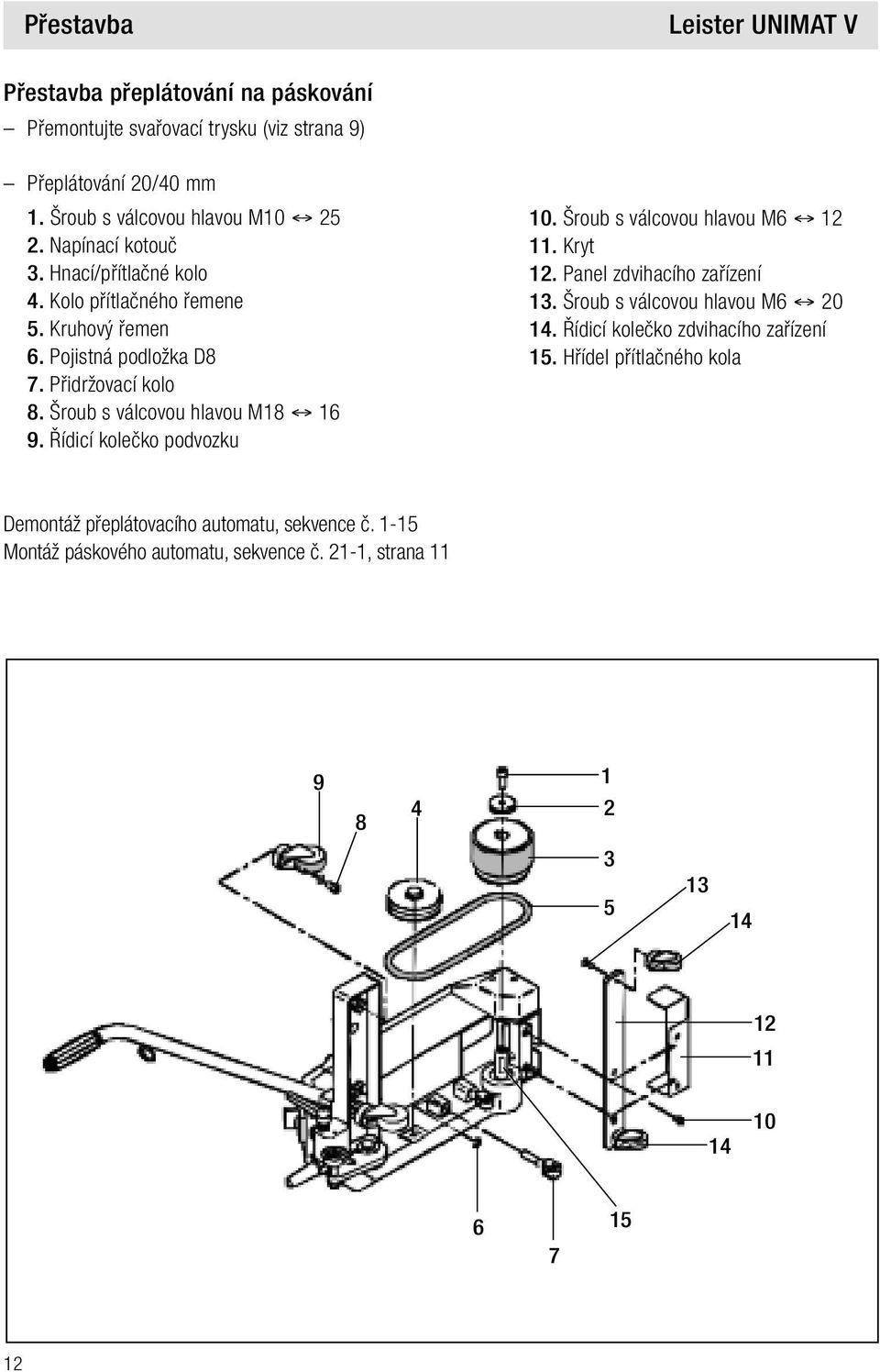

12 Přestavba Přestavba přeplátování na páskování Přemontujte svařovací trysku (viz strana 9) Přeplátování 20/40 mm 1. Šroub s válcovou hlavou M Napínací kotouč 3. Hnací/přítlačné kolo 4. Kolo přítlačného řemene 5. Kruhový řemen 6. Pojistná podložka D8 7. Přidržovací kolo 8. Šroub s válcovou hlavou M Řídicí kolečko podvozku 10. Šroub s válcovou hlavou M6 11. Kryt. Panel zdvihacího zařízení 13. Šroub s válcovou hlavou M Řídicí kolečko zdvihacího zařízení 15. Hřídel přítlačného kola Demontáž přeplátovacího automatu, sekvence č Montáž páskového automatu, sekvence č. 21-1, strana

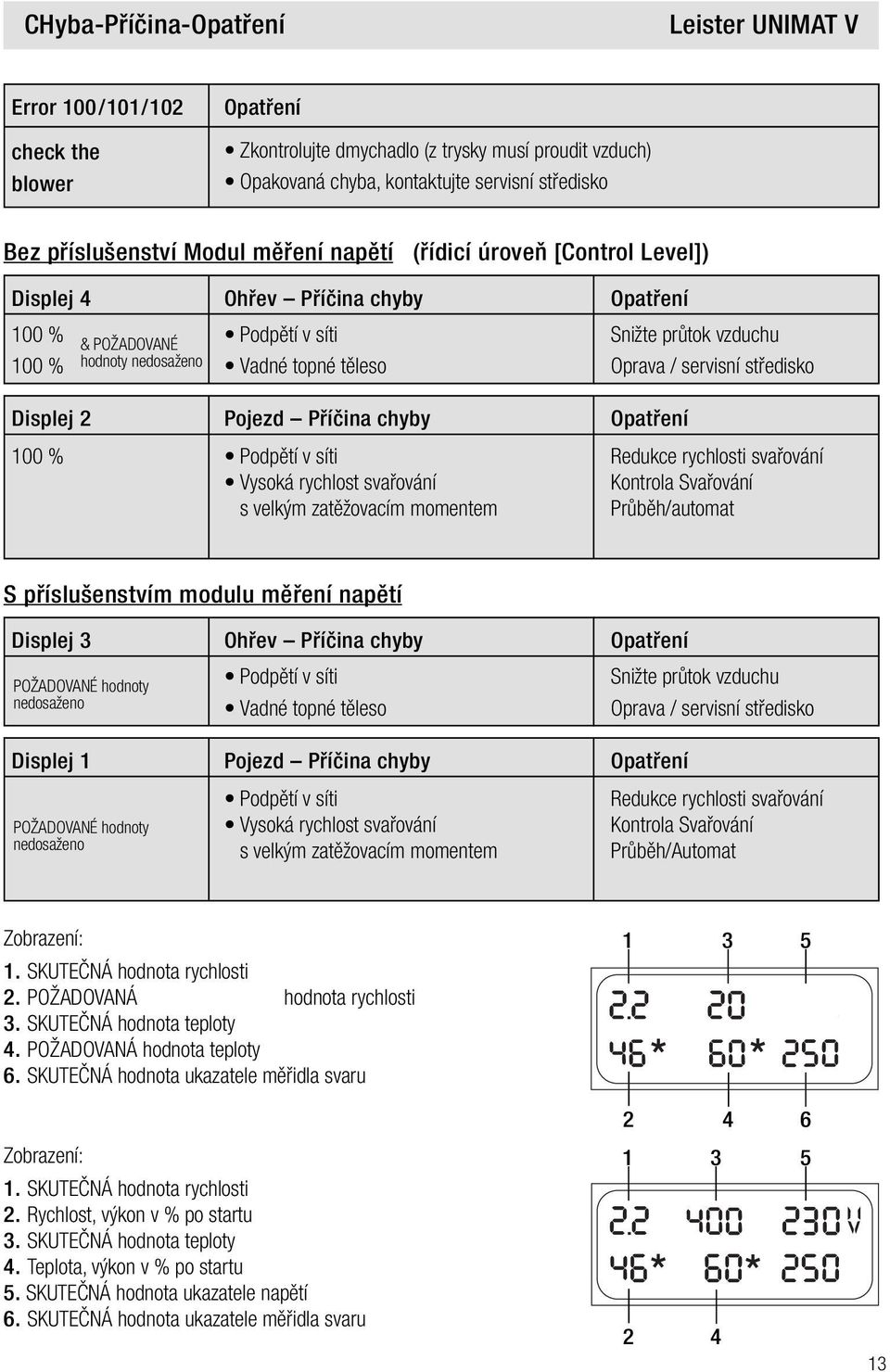

13 CHyba-Příčina-Opatření Error 100/101/102 check the blower Opatření Zkontrolujte dmychadlo (z trysky musí proudit vzduch) Opakovaná chyba, kontaktujte servisní středisko Bez příslušenství Modul měření napětí (řídicí úroveň [Control Level]) Displej 4 Ohřev Příčina chyby Opatření 100 % & POŽADOVANÉ Podpětí v síti Snižte průtok vzduchu 100 % hodnoty nedosaženo Vadné topné těleso Oprava / servisní středisko Displej 2 Pojezd Příčina chyby Opatření 100 % Podpětí v síti Redukce rychlosti svařování Vysoká rychlost svařování Kontrola Svařování s velkým zatěžovacím momentem Průběh/automat S příslušenstvím modulu měření napětí Displej 3 Ohřev Příčina chyby Opatření POŽADOVANÉ hodnoty Podpětí v síti Snižte průtok vzduchu nedosaženo Vadné topné těleso Oprava / servisní středisko Displej 1 Pojezd Příčina chyby Opatření POŽADOVANÉ hodnoty nedosaženo Podpětí v síti Vysoká rychlost svařování s velkým zatěžovacím momentem Redukce rychlosti svařování Kontrola Svařování Průběh/Automat Zobrazení: 1. SKUTEČNÁ hodnota rychlosti 2. POŽADOVANÁ hodnota rychlosti 3. SKUTEČNÁ hodnota teploty 4. POŽADOVANÁ hodnota teploty 6. SKUTEČNÁ hodnota ukazatele měřidla svaru Zobrazení: 1. SKUTEČNÁ hodnota rychlosti 2. Rychlost, výkon v % po startu 3. SKUTEČNÁ hodnota teploty 4. Teplota, výkon v % po startu 5. SKUTEČNÁ hodnota ukazatele napětí 6. SKUTEČNÁ hodnota ukazatele měřidla svaru

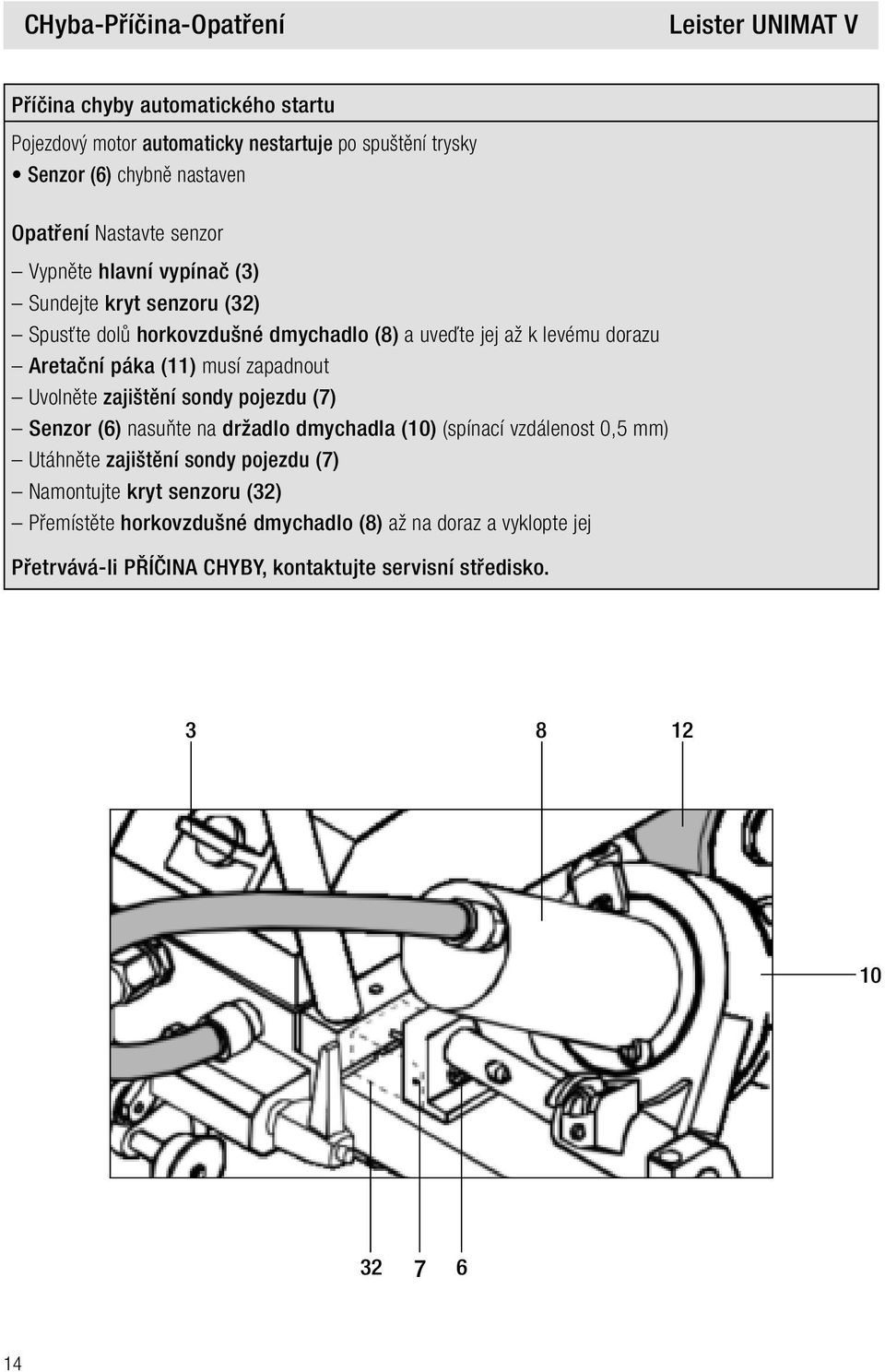

14 CHyba-Příčina-Opatření Příčina chyby automatického startu Pojezdový motor automaticky nestartuje po spuštění trysky Senzor (6) chybně nastaven Opatření Nastavte senzor Vypněte hlavní vypínač (3) Sundejte kryt senzoru (32) Spusťte dolů horkovzdušné dmychadlo (8) a uveďte jej až k levému dorazu Aretační páka (11) musí zapadnout Uvolněte zajištění sondy pojezdu (7) Senzor (6) nasuňte na držadlo dmychadla (10) (spínací vzdálenost 0,5 mm) Utáhněte zajištění sondy pojezdu (7) Namontujte kryt senzoru (32) Přemístěte horkovzdušné dmychadlo (8) až na doraz a vyklopte jej Přetrvává-li PŘÍČINA CHYBY, kontaktujte servisní středisko

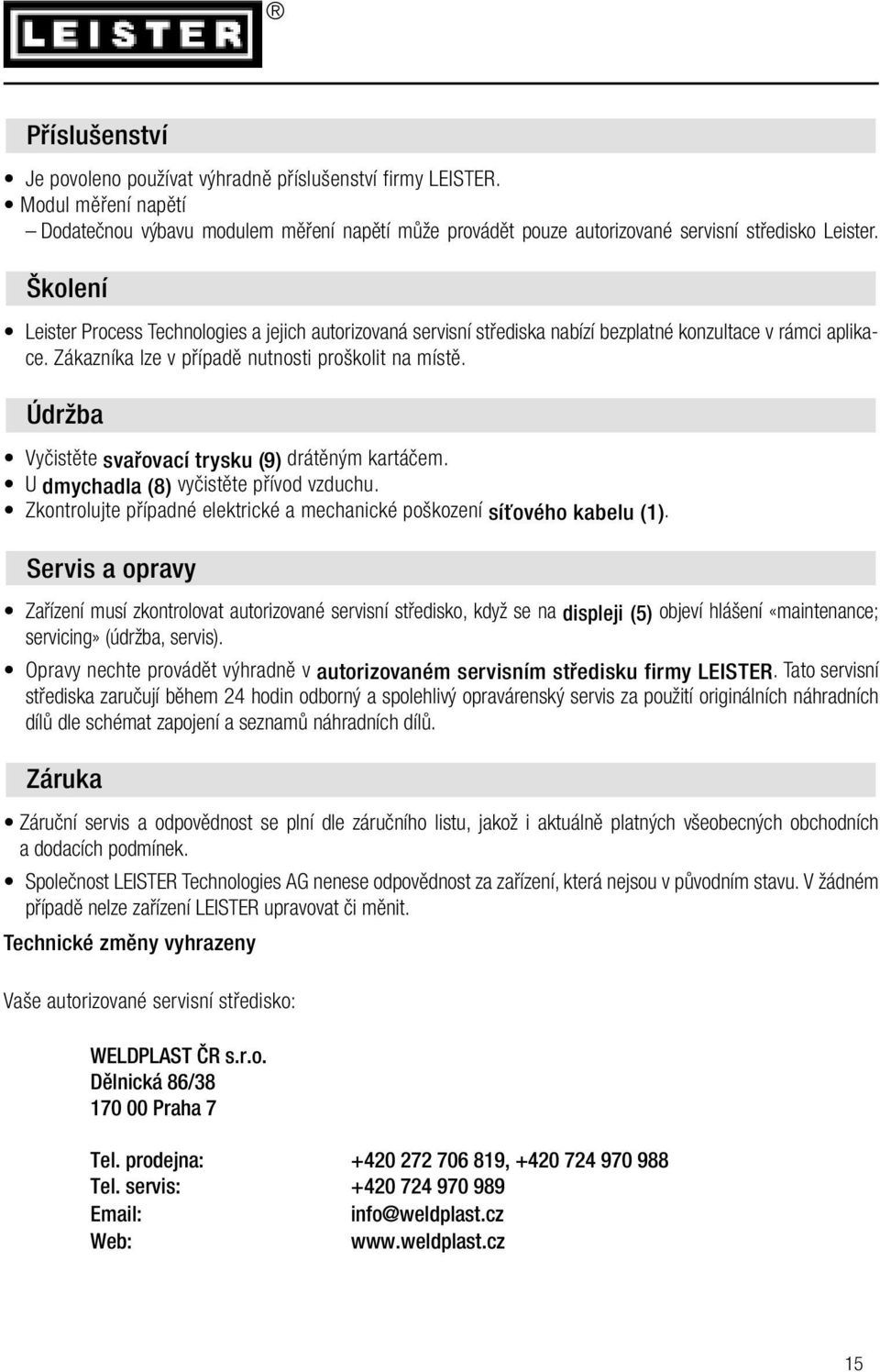

15 Příslušenství Je povoleno používat výhradně příslušenství firmy LEISTER. Modul měření napětí Dodatečnou výbavu modulem měření napětí může provádět pouze autorizované servisní středisko Leister. Školení Leister Process Technologies a jejich autorizovaná servisní střediska nabízí bezplatné konzultace v rámci aplikace. Zákazníka lze v případě nutnosti proškolit na místě. Údržba Vyčistěte svařovací trysku (9) drátěným kartáčem. U dmychadla (8) vyčistěte přívod vzduchu. Zkontrolujte případné elektrické a mechanické poškození síťového kabelu (1). Servis a opravy Zařízení musí zkontrolovat autorizované servisní středisko, když se na displeji (5) objeví hlášení «maintenance; servicing» (údržba, servis). Opravy nechte provádět výhradně v autorizovaném servisním středisku firmy LEISTER. Tato servisní střediska zaručují během 24 hodin odborný a spolehlivý opravárenský servis za použití originálních náhradních dílů dle schémat zapojení a seznamů náhradních dílů. Záruka Záruční servis a odpovědnost se plní dle záručního listu, jakož i aktuálně platných všeobecných obchodních a dodacích podmínek. Společnost LEISTER Technologies AG nenese odpovědnost za zařízení, která nejsou v původním stavu. V žádném případě nelze zařízení LEISTER upravovat či měnit. Technické změny vyhrazeny Vaše autorizované servisní středisko: WELDPLAST ČR s.r.o. Dělnická 86/ Praha 7 Tel. prodejna: , Tel. servis: info@weldplast.cz Web: 15
