1 KATALOG 2008/09

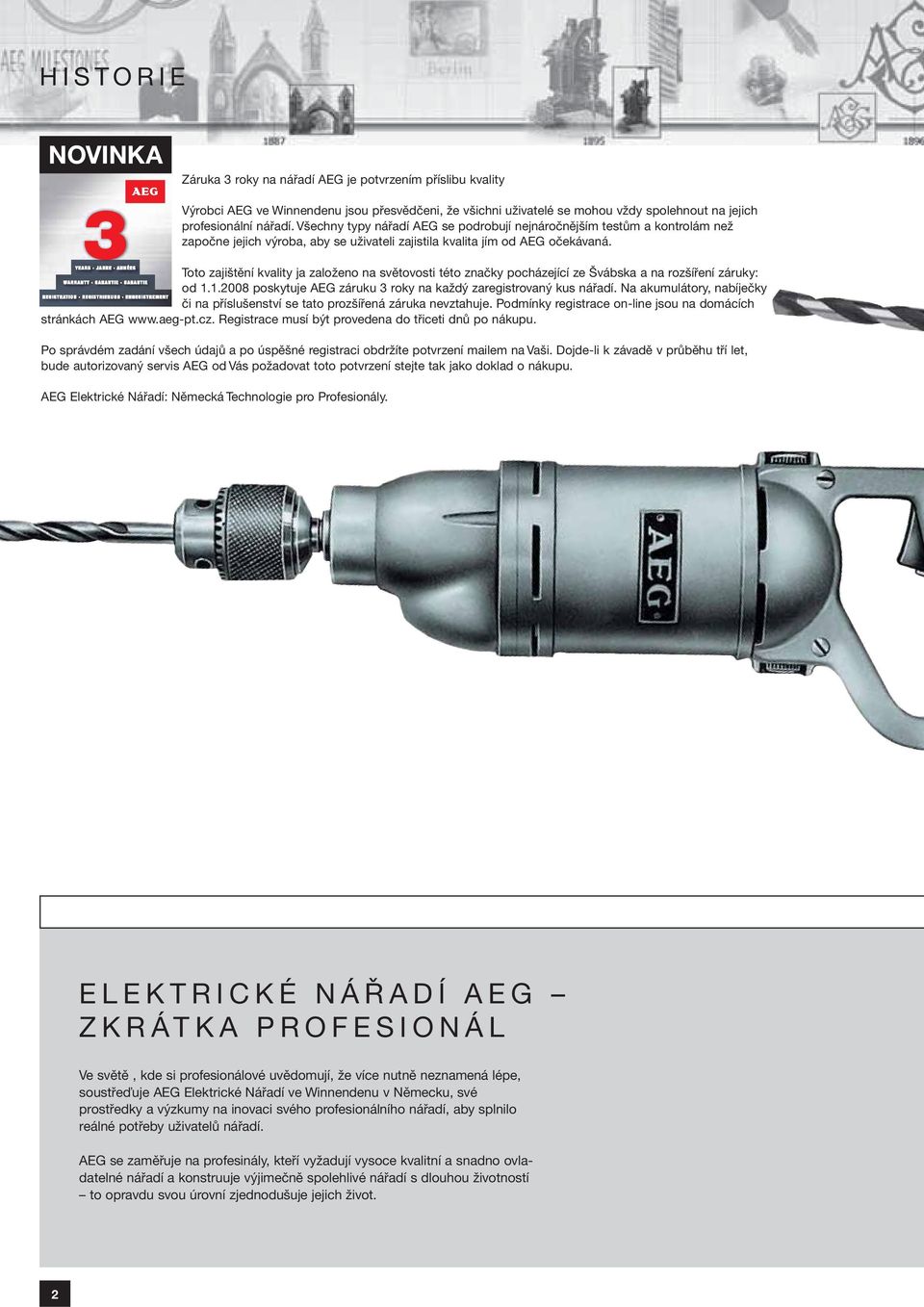

2 FL HISTORIE NOVINKA Záruka 3 roky na nářadí AEG je potvrzením příslibu kvality Výrobci AEG ve Winnendenu jsou přesvědčeni, že všichni uživatelé se mohou vždy spolehnout na jejich profesionální nářadí. Všechny typy nářadí AEG se podrobují nejnáročnějším testům a kontrolám než započne jejich výroba, aby se uživateli zajistila kvalita jím od AEG očekávaná. Toto zajištění kvality ja založeno na světovosti této značky pocházející ze Švábska a na rozšíření záruky: od poskytuje AEG záruku 3 roky na každý zaregistrovaný kus nářadí. Na akumulátory, nabíječky či na příslušenství se tato prozšířená záruka nevztahuje. Podmínky registrace on-line jsou na domácích stránkách AEG Registrace musí být provedena do třiceti dnů po nákupu. Po správdém zadání všech údajů a po úspěšné registraci obdržíte potvrzení mailem na Vaši. Dojde-li k závadě v průběhu tří let, bude autorizovaný servis AEG od Vás požadovat toto potvrzení stejte tak jako doklad o nákupu. AEG Elektrické Nářadí: Německá Technologie pro Profesionály. ELEKTRICKÉ NÁŘADÍ AEG ZKRÁTKA PROFESIONÁL Ve světě, kde si profesionálové uvědomují, že více nutně neznamená lépe, soustřeďuje AEG Elektrické Nářadí ve Winnendenu v Německu, své prostředky a výzkumy na inovaci svého profesionálního nářadí, aby splnilo reálné potřeby uživatelů nářadí. AEG se zaměřuje na profesinály, kteří vyžadují vysoce kvalitní a snadno ovladatelné nářadí a konstruuje výjimečně spolehlivé nářadí s dlouhou životností to opravdu svou úrovní zjednodušuje jejich život. 2

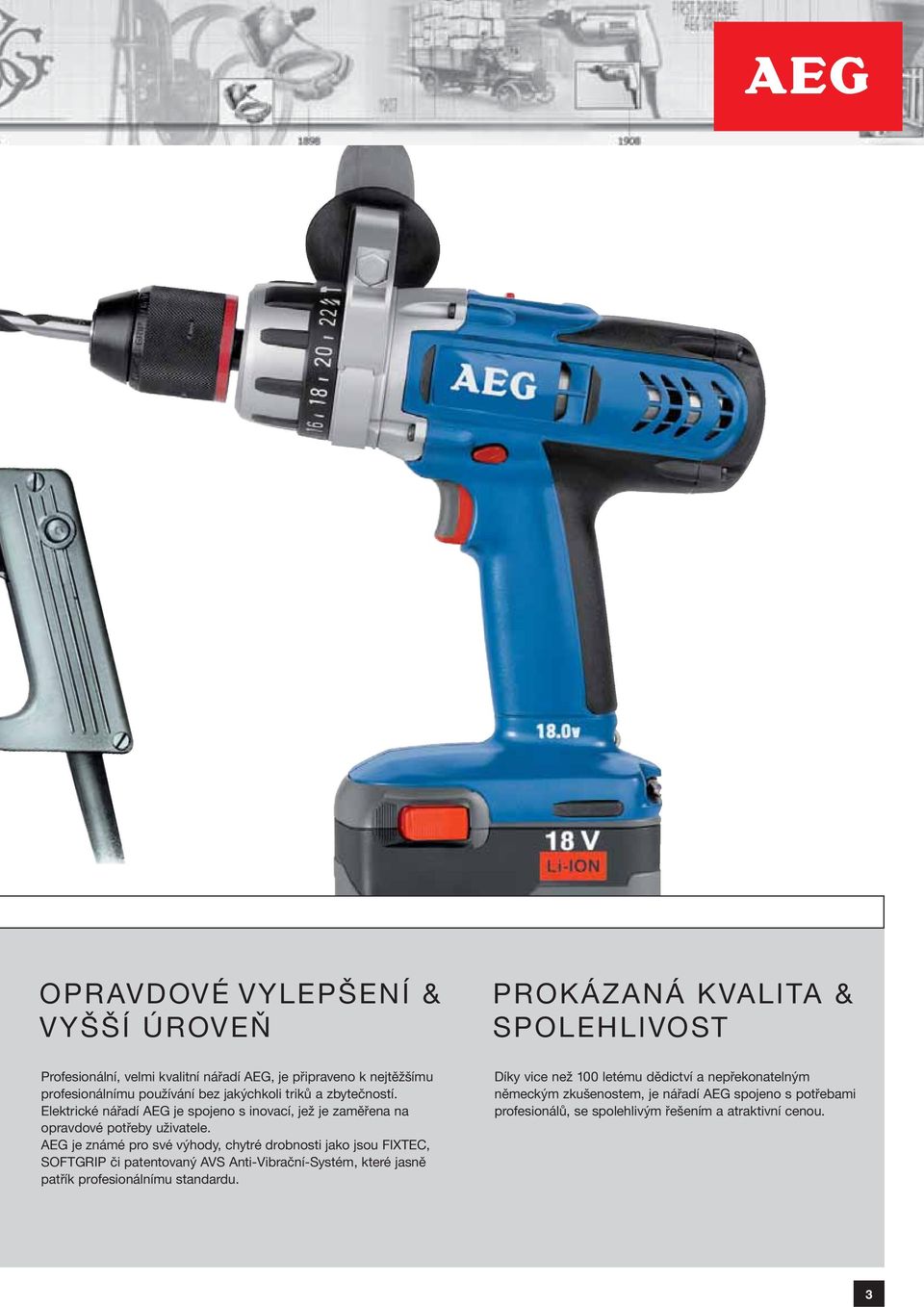

3 OPRAVDOVÉ VYLEPŠENÍ & VYŠŠÍ ÚROVEŇ Profesionální, velmi kvalitní nářadí AEG, je připraveno k nejtěžšímu profesionálnímu používání bez jakýchkoli triků a zbytečností. Elektrické nářadí AEG je spojeno s inovací, jež je zaměřena na opravdové potřeby uživatele. AEG je známé pro své výhody, chytré drobnosti jako jsou FIXTEC, SOFTGRIP či patentovaný AVS Anti-Vibrační-Systém, které jasně patřík profesionálnímu standardu. PROKÁZANÁ KVALITA & SPOLEHLIVOST Díky vice než 100 letému dědictví a nepřekonatelným německým zkušenostem, je nářadí AEG spojeno s potřebami profesionálů, se spolehlivým řešením a atraktivní cenou. 3

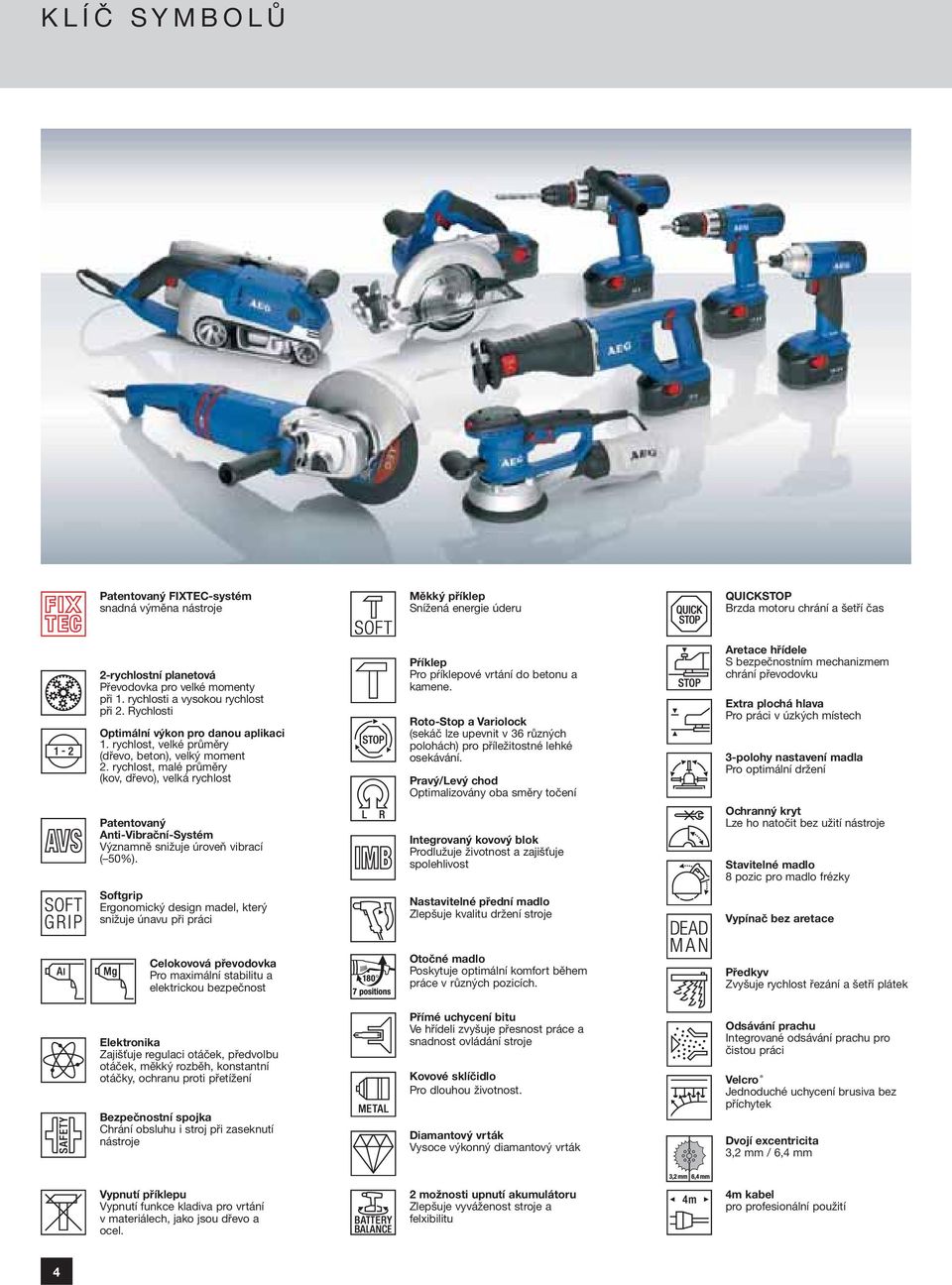

4 KLÍČ SYMBOLŮ Patentovaný FIXTEC-systém snadná výměna nástroje Měkký příklep Snížená energie úderu QUICKSTOP Brzda motoru chrání a šetří čas 2-rychlostní planetová Převodovka pro velké momenty při 1. rychlosti a vysokou rychlost při 2. Rychlosti Optimální výkon pro danou aplikaci 1. rychlost, velké průměry (dřevo, beton), velký moment 2. rychlost, malé průměry (kov, dřevo), velká rychlost Patentovaný Anti-Vibrační-Systém Významně snižuje úroveň vibrací ( 50%). Softgrip Ergonomický design madel, který snižuje únavu při práci Pŕíklep Pro pŕíklepové vrtání do betonu a kamene. Roto-Stop a Variolock (sekáč lze upevnit v 36 různých polohách) pro příležitostné lehké osekávání. Pravý/Levý chod Optimalizovány oba směry točení Integrovaný kovový blok Prodlužuje životnost a zajišťuje spolehlivost Nastavitelné přední madlo Zlepšuje kvalitu držení stroje Aretace hřídele S bezpečnostním mechanizmem chrání převodovku Extra plochá hlava Pro práci v úzkých místech 3-polohy nastavení madla Pro optimální držení Ochranný kryt Lze ho natočit bez užití nástroje Stavitelné madlo 8 pozic pro madlo frézky Vypínač bez aretace Celokovová převodovka Pro maximální stabilitu a elektrickou bezpečnost Otočné madlo Poskytuje optimální komfort během práce v různých pozicích. Předkyv Zvyšuje rychlost řezání a šetří plátek Elektronika Zajišťuje regulaci otáček, předvolbu otáček, měkký rozběh, konstantní otáčky, ochranu proti přetížení Bezpečnostní spojka Chrání obsluhu i stroj při zaseknutí nástroje Přímé uchycení bitu Ve hřídeli zvyšuje přesnost práce a snadnost ovládání stroje Kovové sklíčidlo Pro dlouhou životnost. Diamantový vrták Vysoce výkonný diamantový vrták Odsávání prachu Integrované odsávání prachu pro čistou práci Velcro Jednoduché uchycení brusiva bez příchytek Dvojí excentricita 3,2 mm / 6,4 mm Vypnutí příklepu Vypnutí funkce kladiva pro vrtání v materiálech, jako jsou dřevo a ocel. 2 možnosti upnutí akumulátoru Zlepšuje vyváženost stroje a felxibilitu 4m kabel pro profesionální použití 4

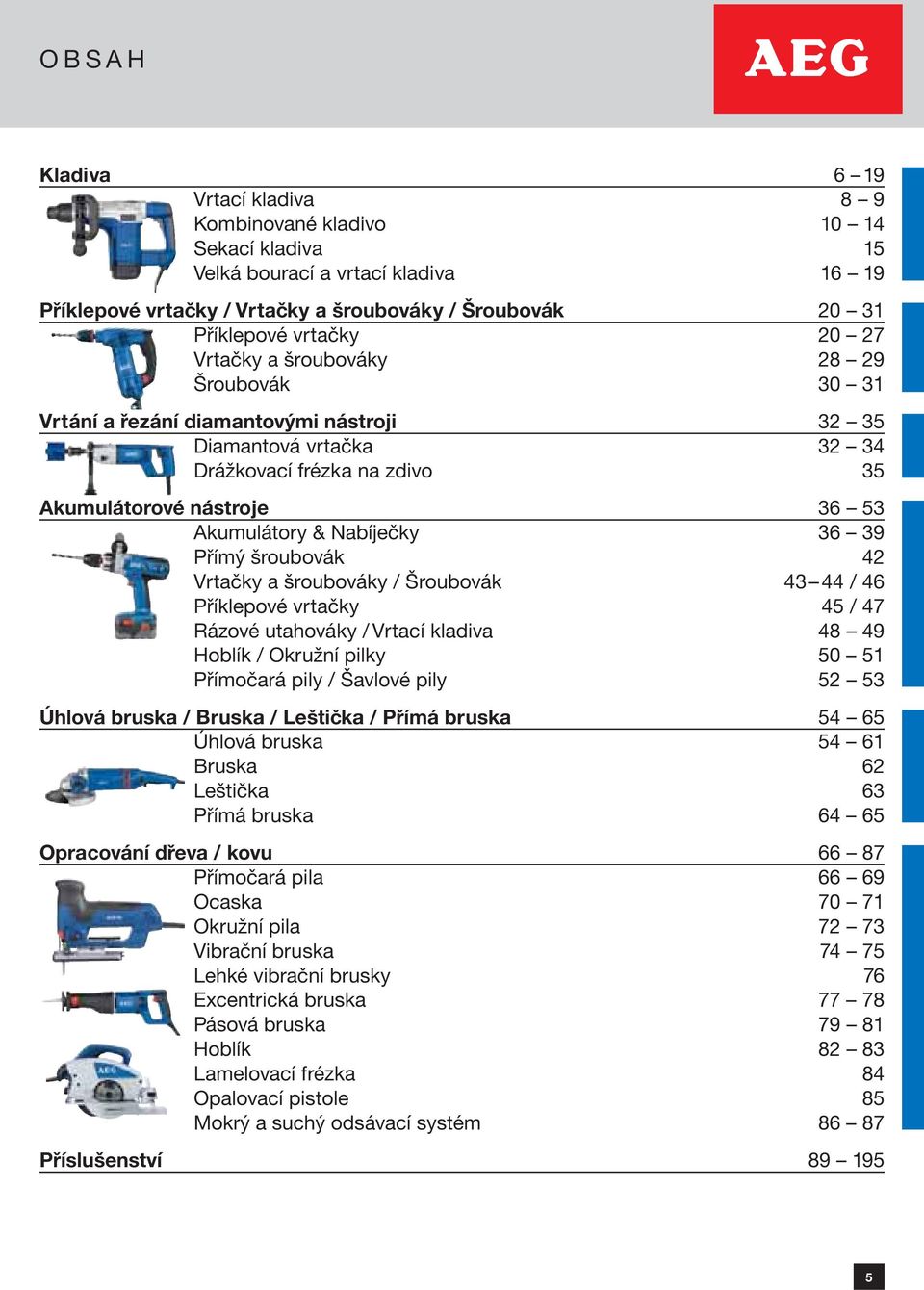

5 OBSAH Kladiva 6 19 Vrtací kladiva 8 9 Kombinované kladivo Sekací kladiva 15 Velká bourací a vrtací kladiva Příklepové vrtačky / Vrtačky a šroubováky / Šroubovák Příklepové vrtačky Vrtačky a šroubováky Šroubovák Vrtání a řezání diamantovými nástroji Diamantová vrtačka Drážkovací frézka na zdivo 35 Akumulátorové nástroje Akumulátory & Nabíječky Přímý šroubovák 42 Vrtačky a šroubováky / Šroubovák / 46 Příklepové vrtačky 45 / 47 Rázové utahováky / Vrtací kladiva Hoblík / Okružní pilky Přímočará pily / Šavlové pily Úhlová bruska / Bruska / Leštička / Přímá bruska Úhlová bruska Bruska 62 Leštička 63 Přímá bruska Opracování dřeva / kovu Přímočará pila Ocaska Okružní pila Vibrační bruska Lehké vibrační brusky 76 Excentrická bruska Pásová bruska Hoblík Lamelovací frézka 84 Opalovací pistole 85 Mokrý a suchý odsávací systém Příslušenství

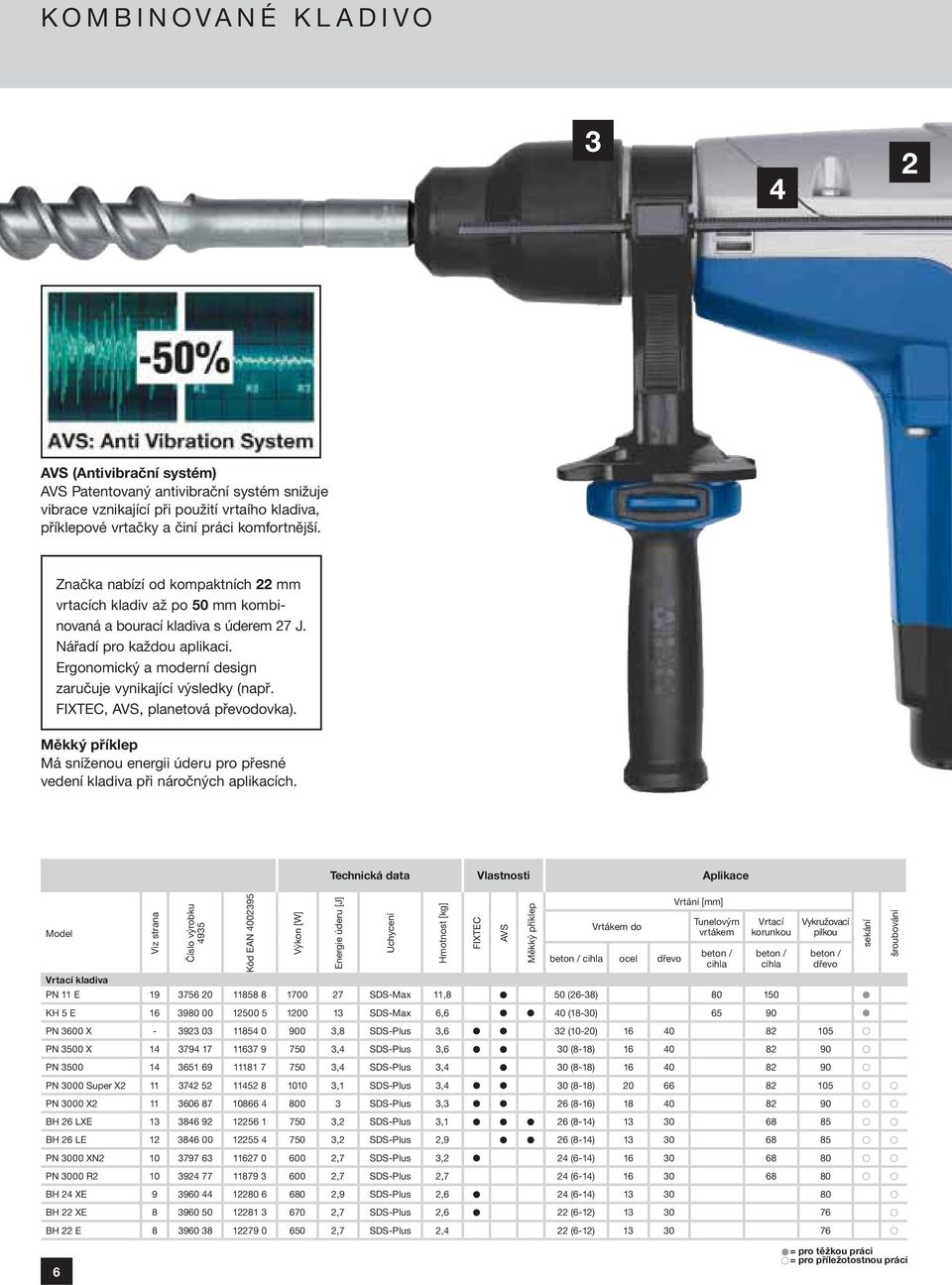

6 KOMBINOVANÉ KLADIVO AVS (Antivibrační systém) AVS Patentovaný antivibrační systém snižuje vibrace vznikající při použití vrtaího kladiva, příklepové vrtačky a činí práci komfortnější. Značka nabízí od kompaktních 22 mm vrtacích kladiv až po 50 mm kombinovaná a bourací kladiva s úderem 27 J. Nářadí pro každou aplikaci. Ergonomický a moderní design zaručuje vynikající výsledky (např. FIXTEC, AVS, planetová převodovka). Měkký příklep Má sníženou energii úderu pro přesné vedení kladiva při náročných aplikacích. Model Viz strana Číslo výrobku 4935 Kód EAN Výkon [W] Technická data Vlastnosti Aplikace Energie úderu [J] Uchycení Hmotnost [kg] FIXTEC AVS Měkký příklep Vrtákem do beton / cihla ocel dřevo Vrtání [mm] Tunelovým vrtákem beton / cihla Vrtací korunkou beton / cihla Vykružovací pilkou Vrtací kladiva PN 11 E SDS-Max 11,8 50 (26-38) KH 5 E SDS-Max 6,6 40 (18-30) PN 3600 X ,8 SDS-Plus 3,6 32 (10-20) PN 3500 X ,4 SDS-Plus 3,6 30 (8-18) PN ,4 SDS-Plus 3,4 30 (8-18) PN 3000 Super X ,1 SDS-Plus 3,4 30 (8-18) PN 3000 X SDS-Plus 3,3 26 (8-16) BH 26 LXE ,2 SDS-Plus 3,1 26 (8-14) BH 26 LE ,2 SDS-Plus 2,9 26 (8-14) PN 3000 XN ,7 SDS-Plus 3,2 24 (6-14) PN 3000 R ,7 SDS-Plus 2,7 24 (6-14) BH 24 XE ,9 SDS-Plus 2,6 24 (6-14) BH 22 XE ,7 SDS-Plus 2,6 22 (6-12) BH 22 E ,7 SDS-Plus 2,4 22 (6-12) = pro těžkou práci 6 beton / dřevo sekání šroubování = pro příležotostnou práci

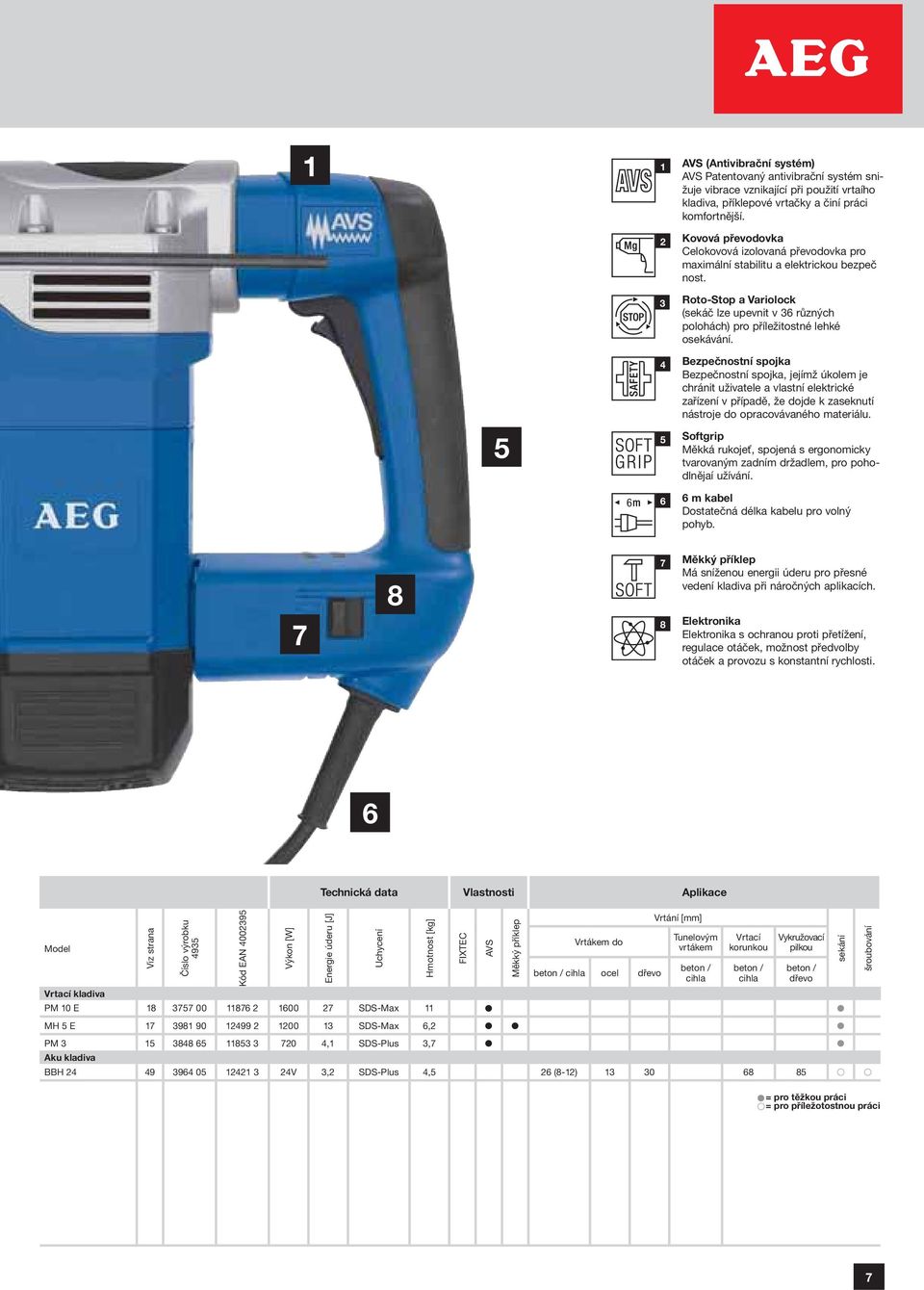

7 AVS (Antivibrační systém) AVS Patentovaný antivibrační systém snižuje vibrace vznikající při použití vrtaího kladiva, příklepové vrtačky a činí práci komfortnější. Kovová převodovka Celokovová izolovaná převodovka pro maximální stabilitu a elektrickou bezpeč nost. Roto-Stop a Variolock (sekáč lze upevnit v 36 různých polohách) pro příležitostné lehké osekávání Bezpečnostní spojka Bezpečnostní spojka, jejímž úkolem je chránit uživatele a vlastní elektrické zařízení v případě, že dojde k zaseknutí nástroje do opracovávaného materiálu. Softgrip Měkká rukojeť, spojená s ergonomicky tvarovaným zadním držadlem, pro pohodlnějaí užívání. 6 m kabel Dostatečná délka kabelu pro volný pohyb Měkký příklep Má sníženou energii úderu pro přesné vedení kladiva při náročných aplikacích. Elektronika Elektronika s ochranou proti přetížení, regulace otáček, možnost předvolby otáček a provozu s konstantní rychlosti. 6 Model Viz strana Číslo výrobku 4935 Kód EAN Výkon [W] Technická data Vlastnosti Aplikace Energie úderu [J] Uchycení Hmotnost [kg] FIXTEC AVS Měkký příklep Vrtákem do beton / cihla ocel dřevo Vrtání [mm] Tunelovým vrtákem beton / cihla Vrtací korunkou beton / cihla Vykružovací pilkou Vrtací kladiva PM 10 E SDS-Max 11 MH 5 E SDS-Max 6,2 PM ,1 SDS-Plus 3,7 Aku kladiva BBH V 3,2 SDS-Plus 4,5 26 (8-12) = pro těžkou práci beton / dřevo sekání šroubování = pro příležotostnou práci 7

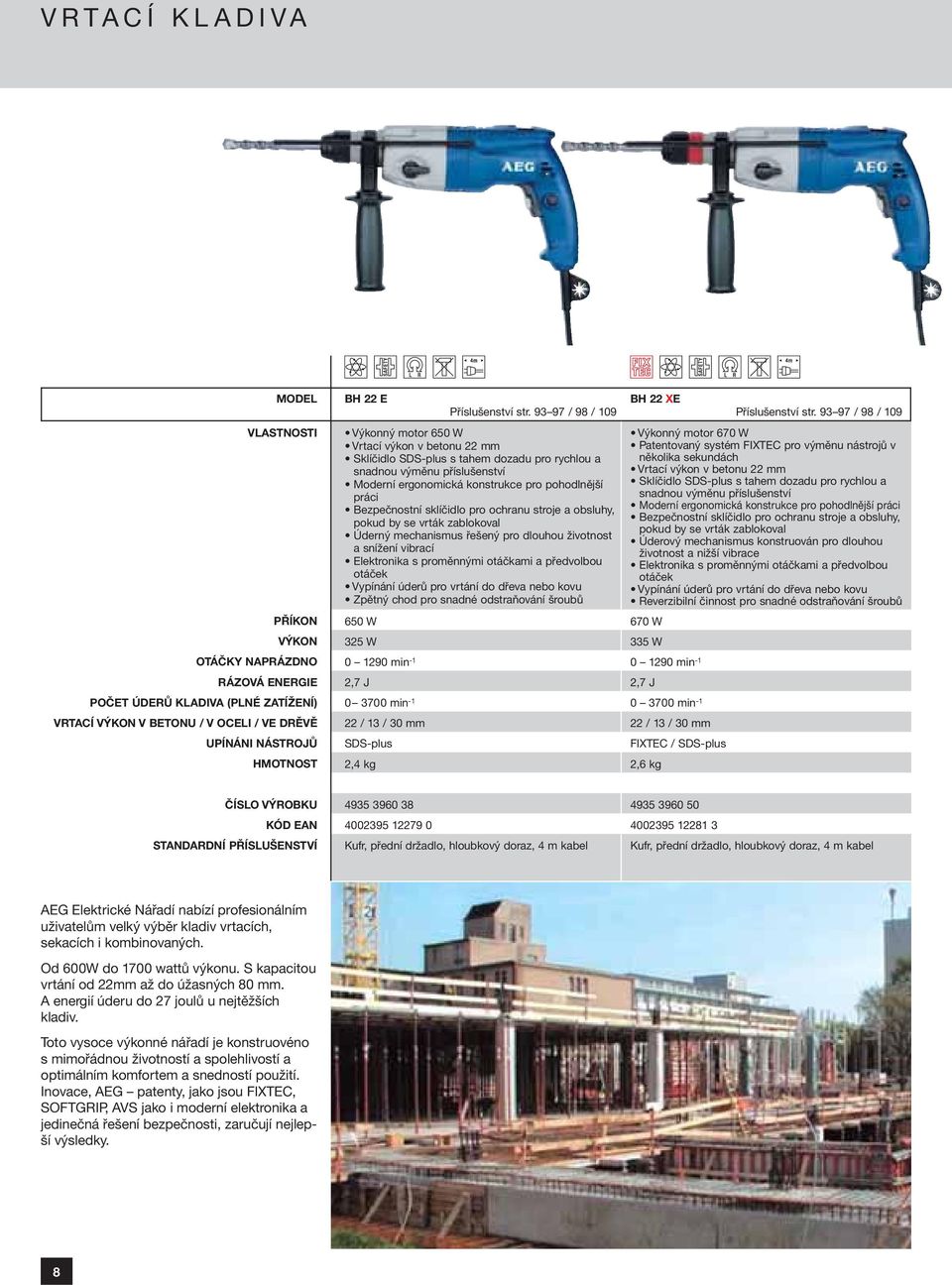

8 VRTACÍ KLADIVA VÝKON OTÁČKY NAPRÁZDNO RÁZOVÁ ENERGIE POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ UPÍNÁNI NÁSTROJŮ BH 22 E 650 W 325 W min -1 2,7 J min / 13 / 30 mm SDS-plus 2,4 kg Příslušenství str / 98 / 109 Výkonný motor 650 W Vrtací výkon v betonu 22 mm Sklíčidlo SDS-plus s tahem dozadu pro rychlou a snadnou výměnu příslušenství Moderní ergonomická konstrukce pro pohodlnější práci Bezpečnostní sklíčidlo pro ochranu stroje a obsluhy, pokud by se vrták zablokoval Úderný mechanismus řešený pro dlouhou životnost a snížení vibrací Elektronika s proměnnými otáčkami a předvolbou otáček Vypínání úderů pro vrtání do dřeva nebo kovu Zpětný chod pro snadné odstraňování šroubů BH 22 XE Příslušenství str / 98 / 109 Výkonný motor 670 W Patentovaný systém FIXTEC pro výměnu nástrojů v několika sekundách Vrtací výkon v betonu 22 mm Sklíčidlo SDS-plus s tahem dozadu pro rychlou a snadnou výměnu příslušenství Moderní ergonomická konstrukce pro pohodlnější práci Bezpečnostní sklíčidlo pro ochranu stroje a obsluhy, pokud by se vrták zablokoval Úderový mechanismus konstruován pro dlouhou životnost a nižší vibrace Elektronika s proměnnými otáčkami a předvolbou otáček Vypínání úderů pro vrtání do dřeva nebo kovu Reverzibilní činnost pro snadné odstraňování šroubů 670 W 335 W min -1 2,7 J min / 13 / 30 mm FIXTEC / SDS-plus 2,6 kg Kufr, přední držadlo, hloubkový doraz, 4 m kabel Kufr, přední držadlo, hloubkový doraz, 4 m kabel AEG Elektrické Nářadí nabízí profesionálním uživatelům velký výběr kladiv vrtacích, sekacích i kombinovaných. Od 600W do 1700 wattů výkonu. S kapacitou vrtání od 22mm až do úžasných 80 mm. A energií úderu do 27 joulů u nejtěžších kladiv. Toto vysoce výkonné nářadí je konstruovéno s mimořádnou životností a spolehlivostí a optimálním komfortem a snedností použití. Inovace, AEG patenty, jako jsou FIXTEC, SOFTGRIP, AVS jako i moderní elektronika a jedinečná řešení bezpečnosti, zaručují nejlepší výsledky. 8

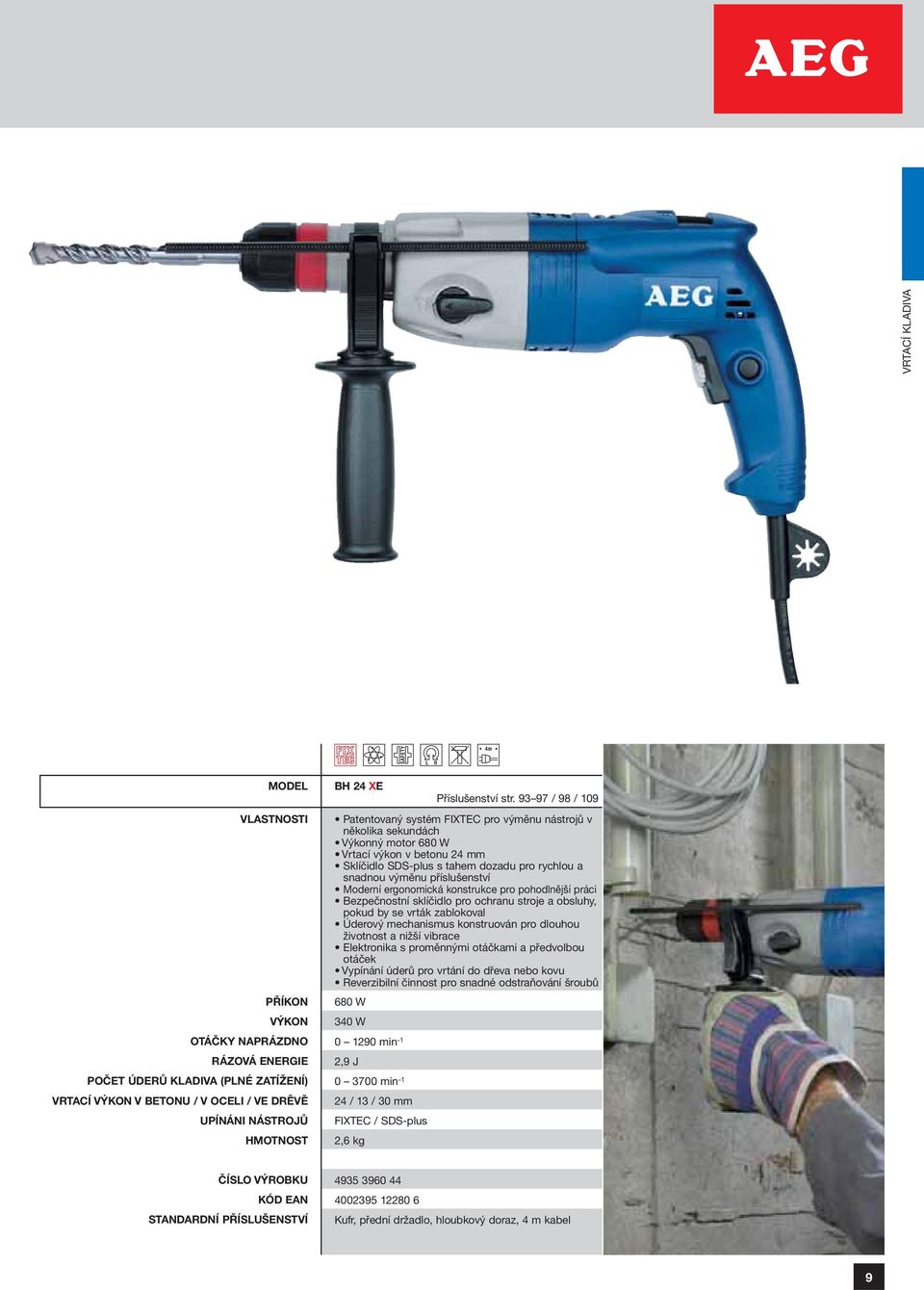

9 VRTACÍ KLADIVA VÝKON OTÁČKY NAPRÁZDNO RÁZOVÁ ENERGIE POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ UPÍNÁNI NÁSTROJŮ BH 24 XE 680 W 340 W min -1 2,9 J min / 13 / 30 mm FIXTEC / SDS-plus 2,6 kg Příslušenství str / 98 / 109 Patentovaný systém FIXTEC pro výměnu nástrojů v několika sekundách Výkonný motor 680 W Vrtací výkon v betonu 24 mm Sklíčidlo SDS-plus s tahem dozadu pro rychlou a snadnou výměnu příslušenství Moderní ergonomická konstrukce pro pohodlnější práci Bezpečnostní sklíčidlo pro ochranu stroje a obsluhy, pokud by se vrták zablokoval Úderový mechanismus konstruován pro dlouhou životnost a nižší vibrace Elektronika s proměnnými otáčkami a předvolbou otáček Vypínání úderů pro vrtání do dřeva nebo kovu Reverzibilní činnost pro snadné odstraňování šroubů Kufr, přední držadlo, hloubkový doraz, 4 m kabel 9

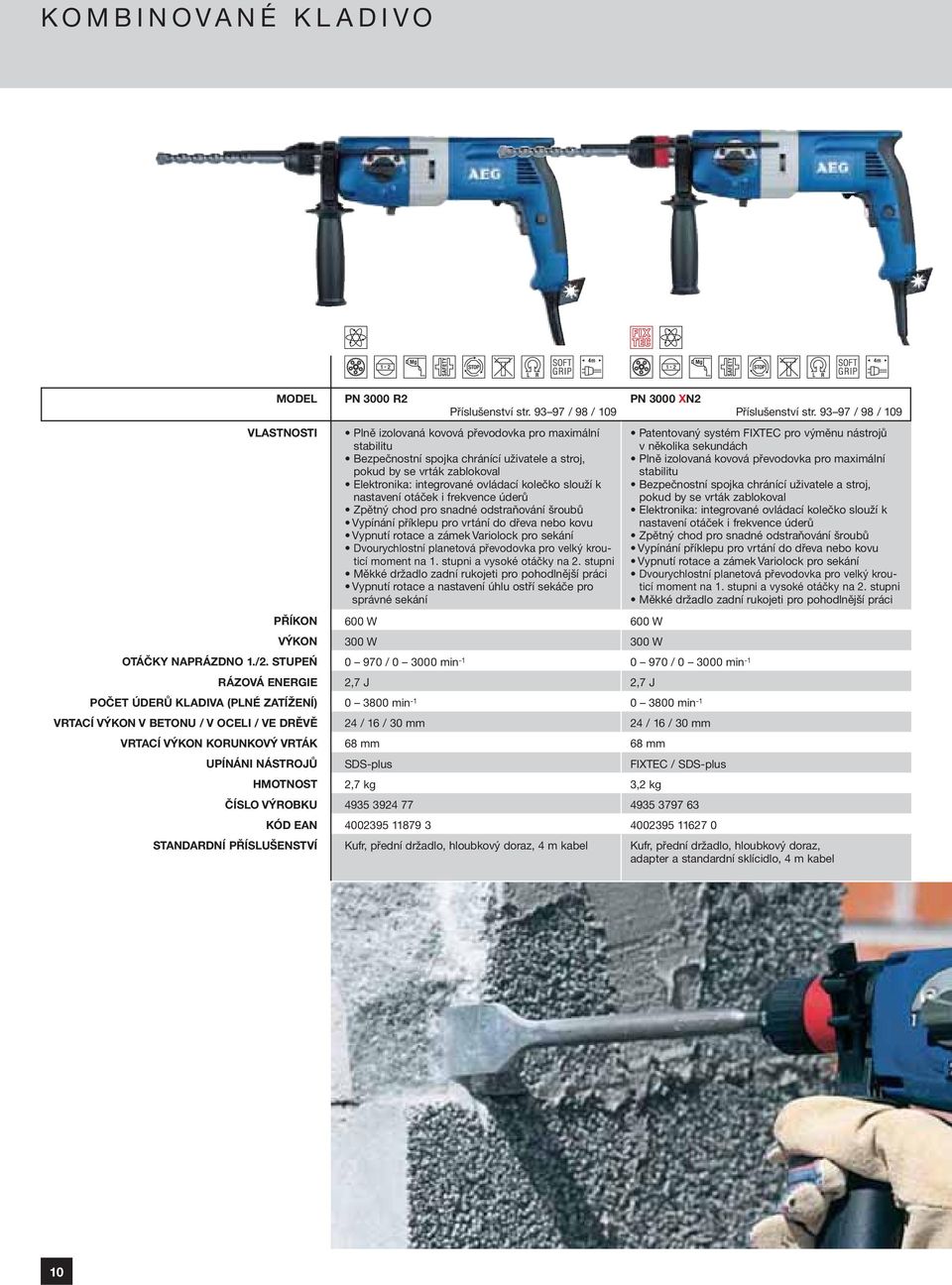

10 KOMBINOVANÉ KLADIVO VÝKON OTÁČKY NAPRÁZDNO 1./2. STUPEŃ RÁZOVÁ ENERGIE POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ VRTACÍ VÝKON KORUNKOVÝ VRTÁK UPÍNÁNI NÁSTROJŮ PN 3000 R2 Příslušenství str / 98 / 109 Plně izolovaná kovová převodovka pro maximální stabilitu Bezpečnostní spojka chránící uživatele a stroj, pokud by se vrták zablokoval Elektronika: integrované ovládací kolečko slouží k nastavení otáček i frekvence úderů Zpětný chod pro snadné odstraňování šroubů Vypínání příklepu pro vrtání do dřeva nebo kovu Vypnutí rotace a zámek Variolock pro sekání Dvourychlostní planetová převodovka pro velký krouticí moment na 1. stupni a vysoké otáčky na 2. stupni Měkké držadlo zadní rukojeti pro pohodlnější práci Vypnutí rotace a nastavení úhlu ostří sekáče pro správné sekání 600 W 300 W / min -1 2,7 J min / 16 / 30 mm 68 mm SDS-plus 2,7 kg Kufr, přední držadlo, hloubkový doraz, 4 m kabel PN 3000 XN2 Příslušenství str / 98 / 109 Patentovaný systém FIXTEC pro výměnu nástrojů v několika sekundách Plně izolovaná kovová převodovka pro maximální stabilitu Bezpečnostní spojka chránící uživatele a stroj, pokud by se vrták zablokoval Elektronika: integrované ovládací kolečko slouží k nastavení otáček i frekvence úderů Zpětný chod pro snadné odstraňování šroubů Vypínání příklepu pro vrtání do dřeva nebo kovu Vypnutí rotace a zámek Variolock pro sekání Dvourychlostní planetová převodovka pro velký krouticí moment na 1. stupni a vysoké otáčky na 2. stupni Měkké držadlo zadní rukojeti pro pohodlnější práci 600 W 300 W / min -1 2,7 J min / 16 / 30 mm 68 mm FIXTEC / SDS-plus 3,2 kg Kufr, přední držadlo, hloubkový doraz, adapter a standardní sklícidlo, 4 m kabel 10

11 KOMBINOVANÉ KLADIVO VÝKON OTÁČKY NAPRÁZDNO 1./2. STUPEŃ RÁZOVÁ ENERGIE POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ VRTACÍ VÝKON KORUNKOVÝ VRTÁK UPÍNÁNI NÁSTROJŮ PN 3000 X2 Příslušenství str / 98 / 109 Vrtací výkon v betonu 26 mm Výkon 800 W pro těžké práce Antivibrační systém AVS výrazně snižuje vibrace pro pohodlnější práci Jinak stejné přednosti a výhody jako typ PN 3000 XN2 Celokovová plně izolovaná převodovka 800 W 400 W / min -1 3,0 J min / 18 / 40 mm 82 mm FIXTEC / SDS-plus 3,3 kg Kufr, přední držadlo, hloubkový doraz, adapter a standardní sklícidlo, 4 m kabel PN 3000 SUPER X2 Příslušenství str / 98 / 109 Vrtací výkon v betonu 30 mm Výkonný motor 1010 W pro nejnáročnější aplikace kladiva Dvourychlostní planetová převodovka pro velký krouticí moment na 1. stupni a vysoké otáčky na 2. stupni FIXTEC pro snadnou výměnu systému nástrojů Plně izolovaná kovová převodovka pro max. stabilitu Vypínání úderů pro vrtání do dřeva nebo kovu Vypnutí rotace a zámek Variolock pro sekání Měkké držadlo zadní rukojeti pro pohodlnější práci Bezpečnostní spojka chránící uživatele a stroj, pokud by se vrták zablokoval Zpětný chod pro snadné odstraňování šroubů Antivibrační systém AVS Celokovová plně izolovaná převodovka 1010 W 505 W / min -1 3,1 J min / 20 / 66 mm 82 mm FIXTEC / SDS-plus 3,4 kg Kufr, přední držadlo, hloubkový doraz, adapter a rychlosklíčidlo, 4 m kabel 11

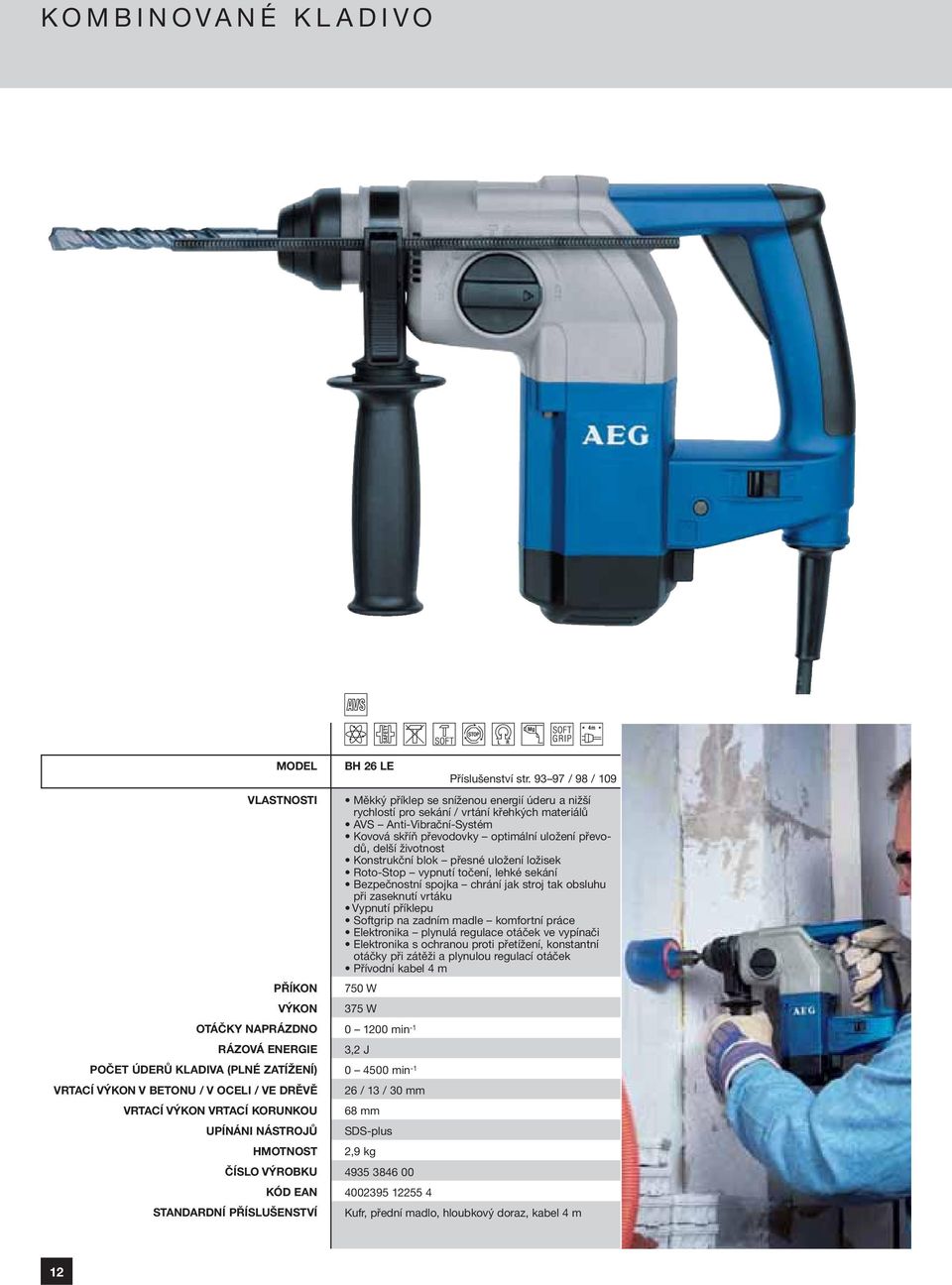

12 KOMBINOVANÉ KLADIVO VÝKON OTÁČKY NAPRÁZDNO RÁZOVÁ ENERGIE POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ VRTACÍ VÝKON VRTACÍ KORUNKOU UPÍNÁNI NÁSTROJŮ BH 26 LE Příslušenství str / 98 / 109 Měkký příklep se sníženou energií úderu a nižší rychlostí pro sekání / vrtání křehkých materiálů AVS Anti-Vibrační-Systém Kovová skříň převodovky optimální uložení převodů, delší životnost Konstrukční blok přesné uložení ložisek Roto-Stop vypnutí točení, lehké sekání Bezpečnostní spojka chrání jak stroj tak obsluhu při zaseknutí vrtáku Vypnutí příklepu Softgrip na zadním madle komfortní práce Elektronika plynulá regulace otáček ve vypínači Elektronika s ochranou proti přetížení, konstantní otáčky při zátěži a plynulou regulací otáček Přívodní kabel 4 m 750 W 375 W min -1 3,2 J min / 13 / 30 mm 68 mm SDS-plus 2,9 kg Kufr, přední madlo, hloubkový doraz, kabel 4 m 12

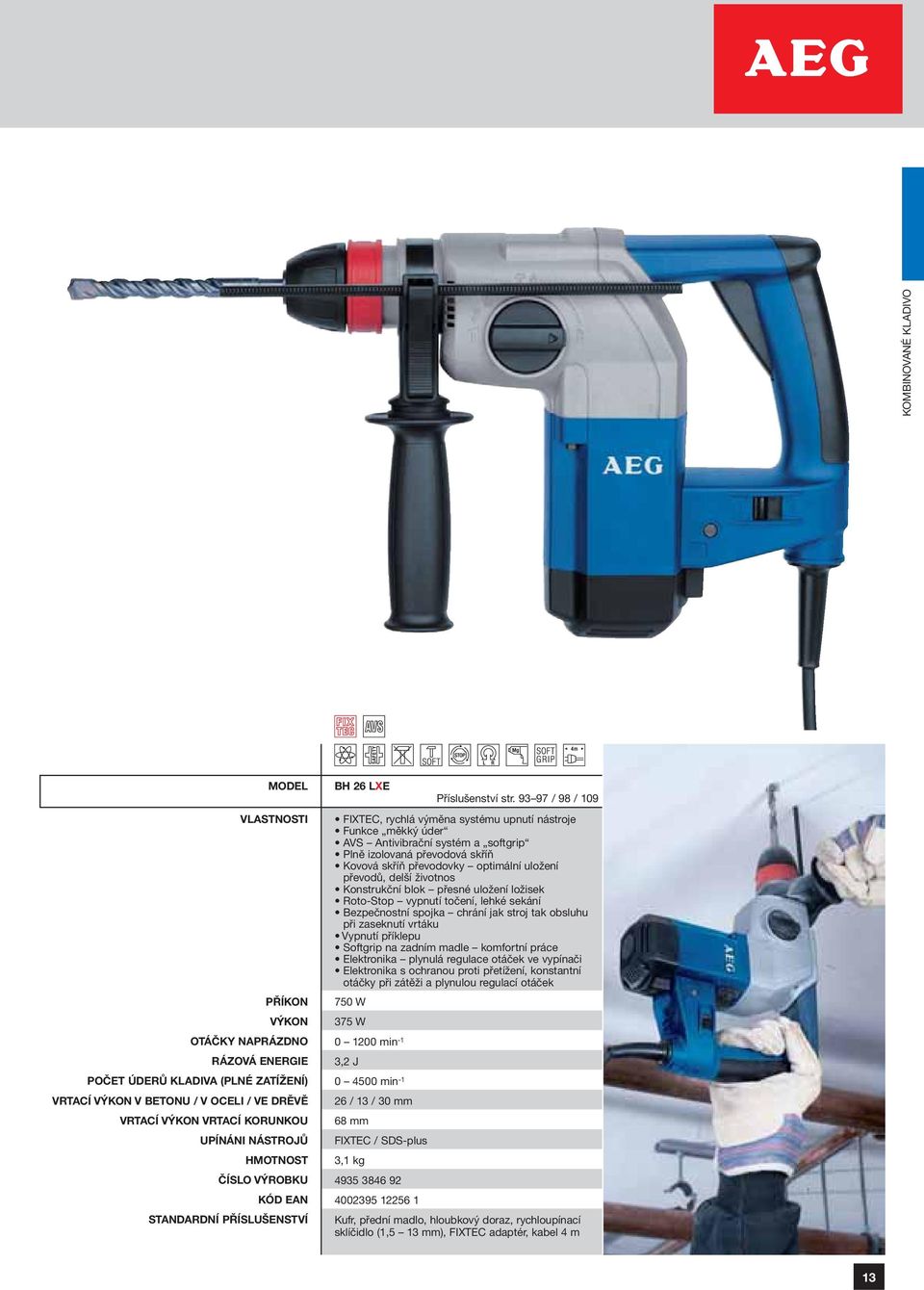

13 KOMBINOVANÉ KLADIVO VÝKON OTÁČKY NAPRÁZDNO RÁZOVÁ ENERGIE POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ VRTACÍ VÝKON VRTACÍ KORUNKOU UPÍNÁNI NÁSTROJŮ BH 26 LXE Příslušenství str / 98 / 109 FIXTEC, rychlá výměna systému upnutí nástroje Funkce měkký úder AVS Antivibrační systém a softgrip Plně izolovaná převodová skříň Kovová skříň převodovky optimální uložení převodů, delší životnos Konstrukční blok přesné uložení ložisek Roto-Stop vypnutí točení, lehké sekání Bezpečnostní spojka chrání jak stroj tak obsluhu při zaseknutí vrtáku Vypnutí příklepu Softgrip na zadním madle komfortní práce Elektronika plynulá regulace otáček ve vypínači Elektronika s ochranou proti přetížení, konstantní otáčky při zátěži a plynulou regulací otáček 750 W 375 W min -1 3,2 J min / 13 / 30 mm 68 mm FIXTEC / SDS-plus 3,1 kg Kufr, přední madlo, hloubkový doraz, rychloupínací sklíčidlo (1,5 13 mm), FIXTEC adaptér, kabel 4 m 13

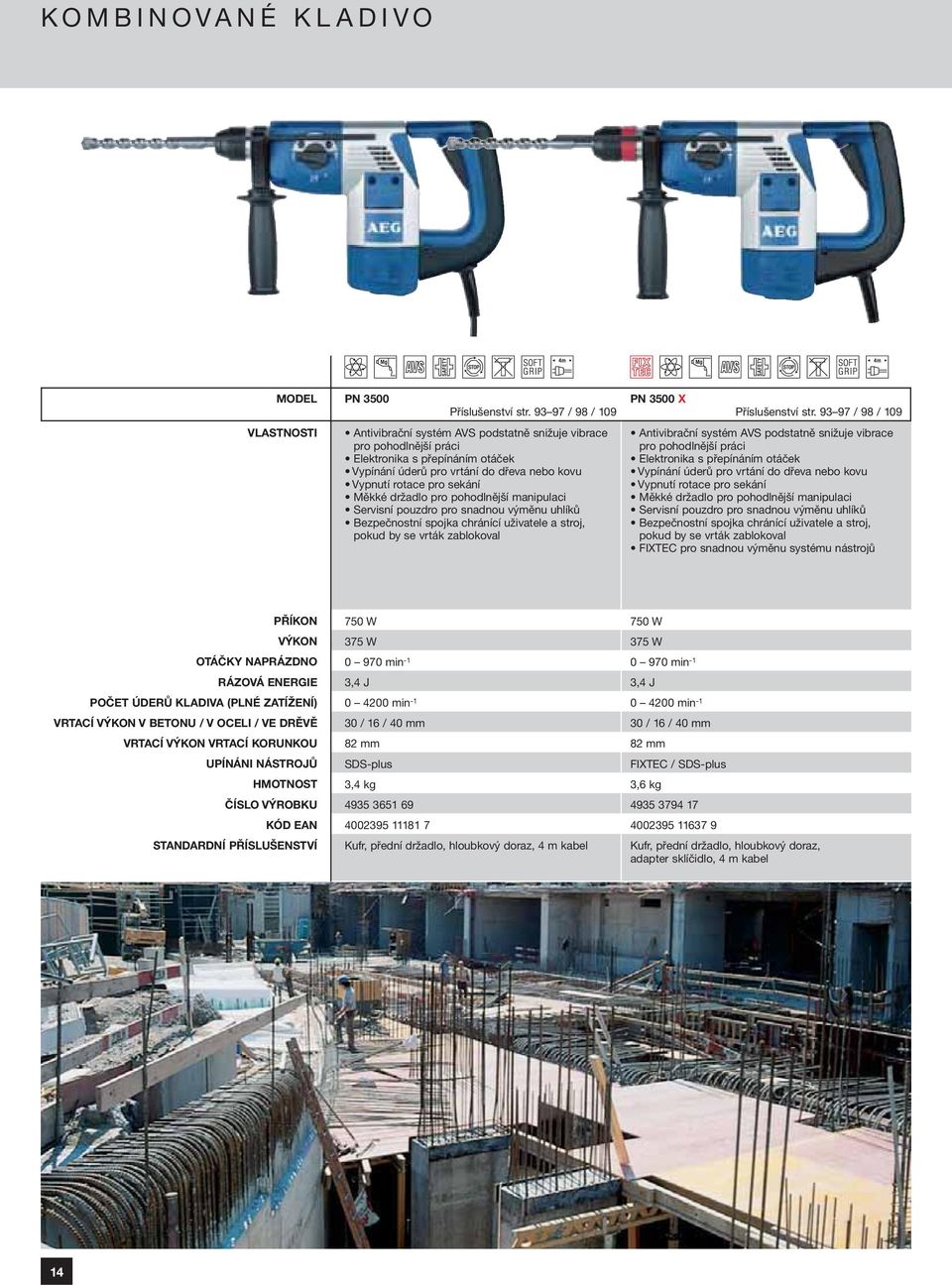

14 KOMBINOVANÉ KLADIVO PN 3500 Příslušenství str / 98 / 109 Antivibrační systém AVS podstatně snižuje vibrace pro pohodlnější práci Elektronika s přepínáním otáček Vypínání úderů pro vrtání do dřeva nebo kovu Vypnutí rotace pro sekání Měkké držadlo pro pohodlnější manipulaci Servisní pouzdro pro snadnou výměnu uhlíků Bezpečnostní spojka chránící uživatele a stroj, pokud by se vrták zablokoval PN 3500 X Příslušenství str / 98 / 109 Antivibrační systém AVS podstatně snižuje vibrace pro pohodlnější práci Elektronika s přepínáním otáček Vypínání úderů pro vrtání do dřeva nebo kovu Vypnutí rotace pro sekání Měkké držadlo pro pohodlnější manipulaci Servisní pouzdro pro snadnou výměnu uhlíků Bezpečnostní spojka chránící uživatele a stroj, pokud by se vrták zablokoval FIXTEC pro snadnou výměnu systému nástrojů VÝKON OTÁČKY NAPRÁZDNO RÁZOVÁ ENERGIE POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ VRTACÍ VÝKON VRTACÍ KORUNKOU UPÍNÁNI NÁSTROJŮ 750 W 375 W min -1 3,4 J min / 16 / 40 mm 82 mm SDS-plus 3,4 kg Kufr, přední držadlo, hloubkový doraz, 4 m kabel 750 W 375 W min -1 3,4 J min / 16 / 40 mm 82 mm FIXTEC / SDS-plus 3,6 kg Kufr, přední držadlo, hloubkový doraz, adapter sklíčidlo, 4 m kabel 14

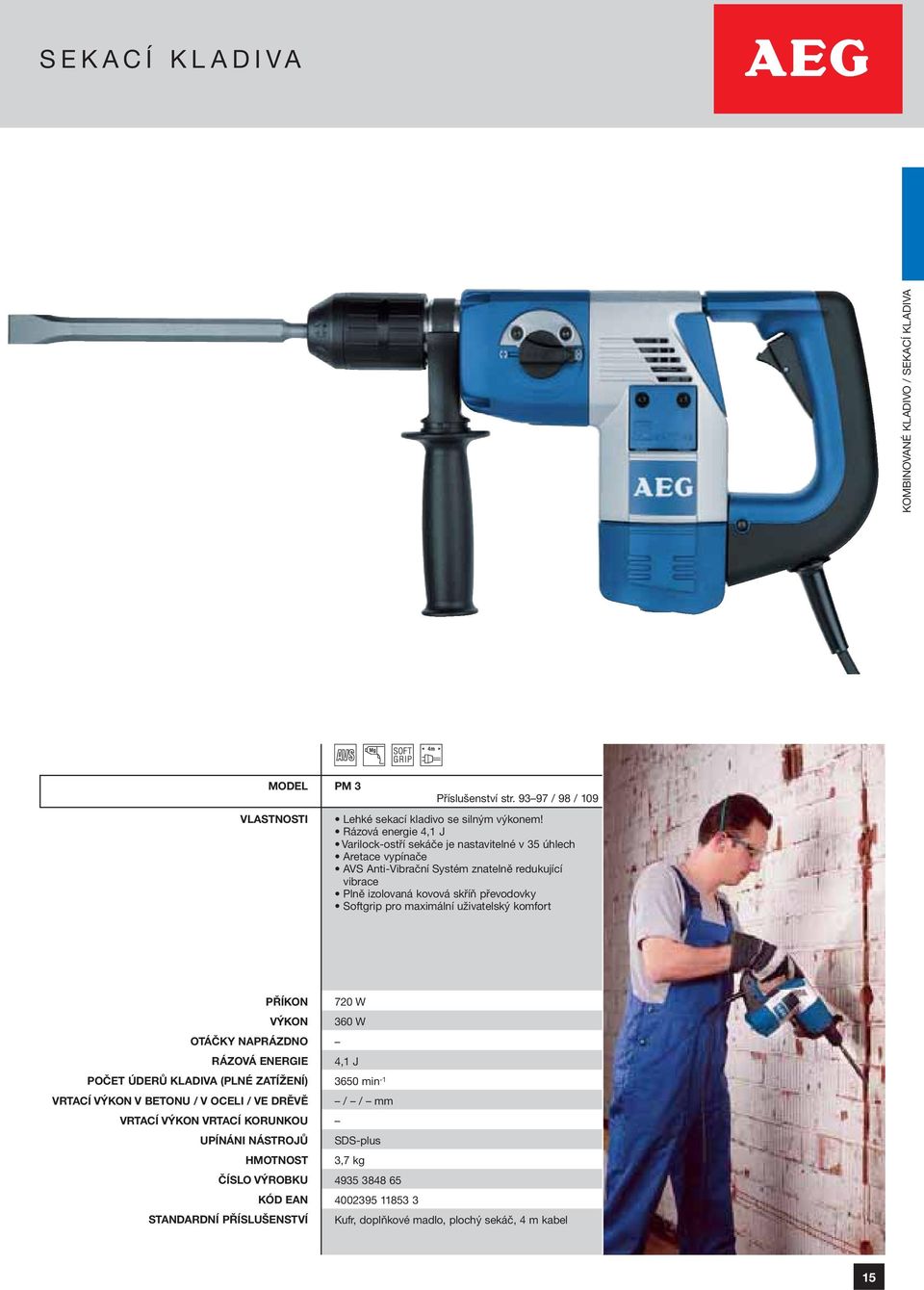

15 SEKACÍ KLADIVA KOMBINOVANÉ KLADIVO / SEKACÍ KLADIVA PM 3 Příslušenství str / 98 / 109 Lehké sekací kladivo se silným výkonem! Rázová energie 4,1 J Varilock-ostří sekáče je nastavitelné v 35 úhlech Aretace vypínače AVS Anti-Vibrační Systém znatelně redukující vibrace Plně izolovaná kovová skříň převodovky Softgrip pro maximální uživatelský komfort VÝKON OTÁČKY NAPRÁZDNO RÁZOVÁ ENERGIE POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ VRTACÍ VÝKON VRTACÍ KORUNKOU UPÍNÁNI NÁSTROJŮ 720 W 360 W 4,1 J 3650 min -1 / / mm SDS-plus 3,7 kg Kufr, doplňkové madlo, plochý sekáč, 4 m kabel 15

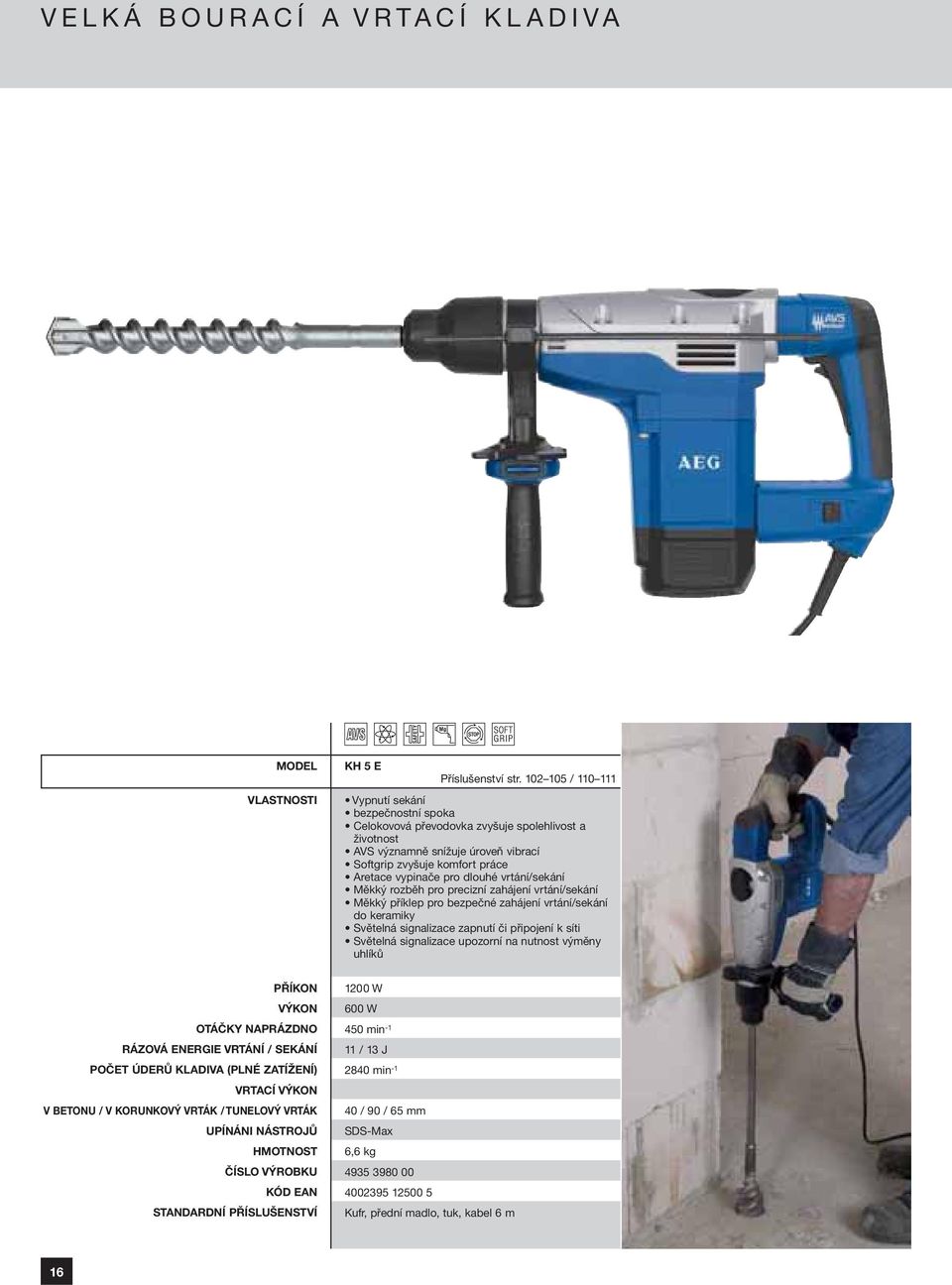

16 VELKÁ BOURACÍ A VRTACÍ KLADIVA KH 5 E Příslušenství str / Vypnutí sekání bezpečnostní spoka Celokovová převodovka zvyšuje spolehlivost a životnost AVS významně snížuje úroveň vibrací Softgrip zvyšuje komfort práce Aretace vypinače pro dlouhé vrtání/sekání Měkký rozběh pro precizní zahájení vrtání/sekání Měkký příklep pro bezpečné zahájení vrtání/sekání do keramiky Světelná signalizace zapnutí či připojení k síti Světelná signalizace upozorní na nutnost výměny uhlíků VÝKON OTÁČKY NAPRÁZDNO RÁZOVÁ ENERGIE VRTÁNÍ / SEKÁNÍ POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V KORUNKOVÝ VRTÁK / TUNELOVÝ VRTÁK UPÍNÁNI NÁSTROJŮ 1200 W 600 W 450 min / 13 J 2840 min / 90 / 65 mm SDS-Max 6,6 kg Kufr, přední madlo, tuk, kabel 6 m 16

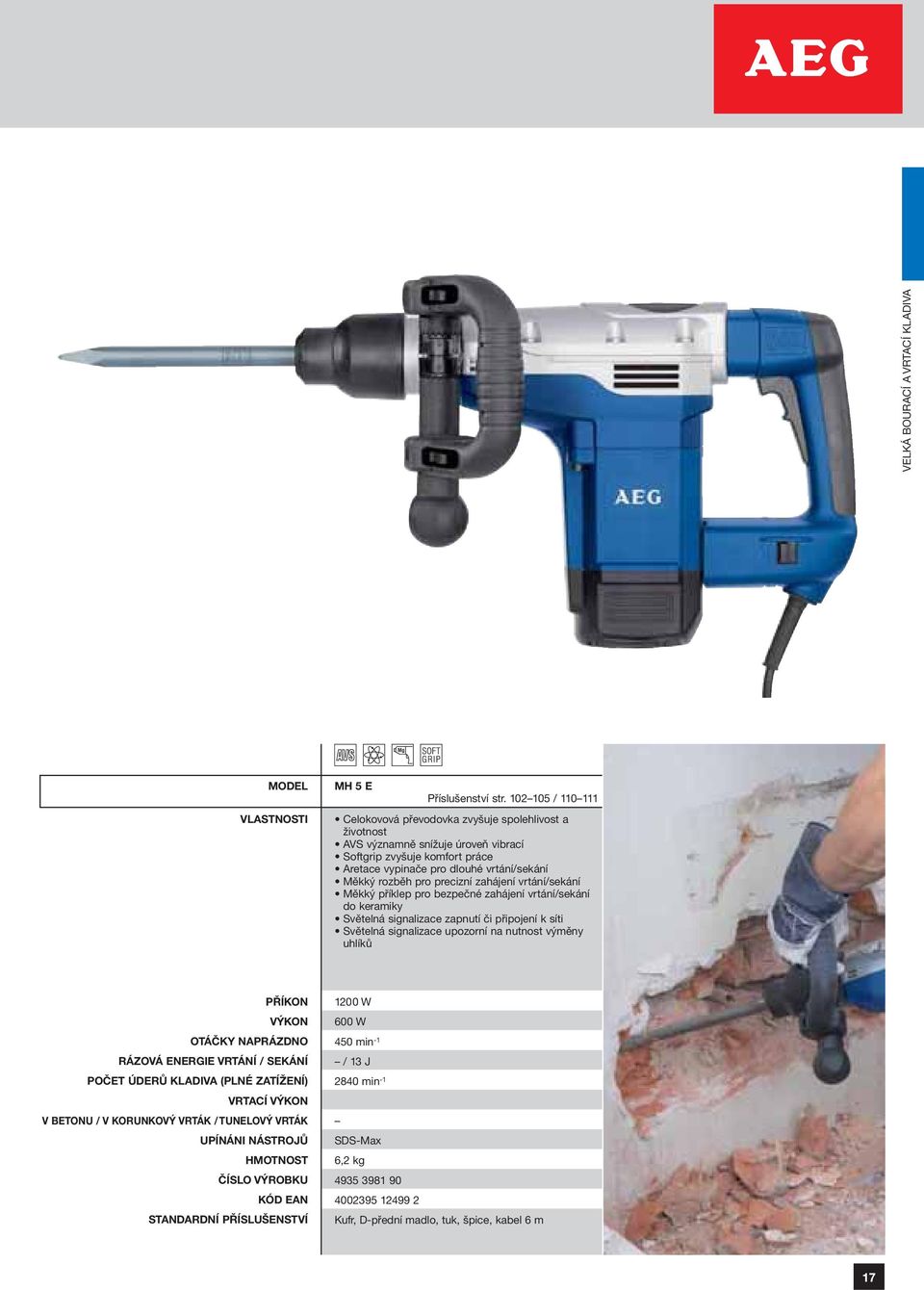

17 VELKÁ BOURACÍ A VRTACÍ KLADIVA MH 5 E Příslušenství str / Celokovová převodovka zvyšuje spolehlivost a životnost AVS významně snížuje úroveň vibrací Softgrip zvyšuje komfort práce Aretace vypinače pro dlouhé vrtání/sekání Měkký rozběh pro precizní zahájení vrtání/sekání Měkký příklep pro bezpečné zahájení vrtání/sekání do keramiky Světelná signalizace zapnutí či připojení k síti Světelná signalizace upozorní na nutnost výměny uhlíků VÝKON OTÁČKY NAPRÁZDNO RÁZOVÁ ENERGIE VRTÁNÍ / SEKÁNÍ POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V KORUNKOVÝ VRTÁK / TUNELOVÝ VRTÁK UPÍNÁNI NÁSTROJŮ 1200 W 600 W 450 min -1 / 13 J 2840 min -1 SDS-Max 6,2 kg Kufr, D-přední madlo, tuk, špice, kabel 6 m 17

18 VELKÁ BOURACÍ A VRTACÍ KLADIVA PM 10 E Příslušenství str / Bourací kladivo Celovlná elektronika Regulace otáček Měkký rozběh Omezení otáček naprázdno Aretace vypínače Předvolba otáček (A G) Světelná indikace potřeby servisu Automaticky odpojované uhlíky AVS (Anti-Vibrační-Systém) na všech madlech (na zadním, předním a přídavném) Softgrip na všech madlech SDS-Max uchycení nástroje VÝKON OTÁČKY NAPRÁZDNO RÁZOVÁ ENERGIE POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V KORUNKOVÝ VRTÁK / TUNELOVÝ VRTÁK UPÍNÁNI NÁSTROJŮ 1600 W 800 W 7 27 J min -1 / / SDS-Max 11,0 kg Kovový transportní kufr, D-přední madlo, doplňkové madlo, 6 m kabel 18

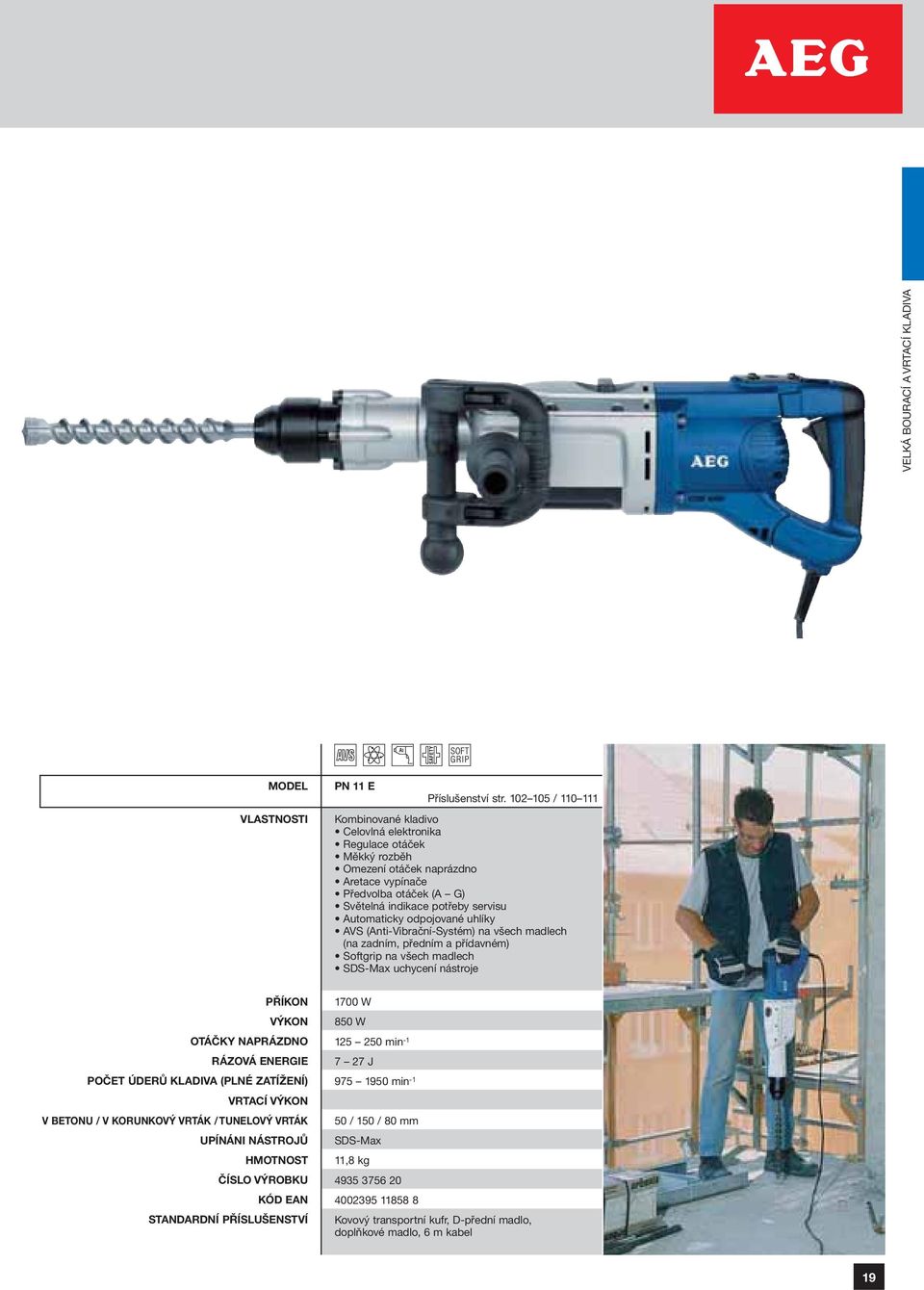

19 VELKÁ BOURACÍ A VRTACÍ KLADIVA PN 11 E Příslušenství str / Kombinované kladivo Celovlná elektronika Regulace otáček Měkký rozběh Omezení otáček naprázdno Aretace vypínače Předvolba otáček (A G) Světelná indikace potřeby servisu Automaticky odpojované uhlíky AVS (Anti-Vibrační-Systém) na všech madlech (na zadním, předním a přídavném) Softgrip na všech madlech SDS-Max uchycení nástroje VÝKON OTÁČKY NAPRÁZDNO RÁZOVÁ ENERGIE POČET ÚDERŮ KLADIVA (PLNÉ ZATÍŽENÍ) VRTACÍ VÝKON V BETONU / V KORUNKOVÝ VRTÁK / TUNELOVÝ VRTÁK UPÍNÁNI NÁSTROJŮ 1700 W 850 W min J min / 150 / 80 mm SDS-Max 11,8 kg Kovový transportní kufr, D-přední madlo, doplňkové madlo, 6 m kabel 19

20 PŘÍKLEPOVÉ VRTAČKY / VRTAČKY A ŠROUBOVÁKY / ŠROUBOVÁK Příklepové vrtačky AEG mají výkonné motory, velký moment a jsou ideální pro profesionální využití. Přednosti jako je ocelové sklíčidlo, integrovaný kovový blok a synchronizovaná převodovka zaručují dlouhou životnost a spolehlivost % -20 % FIXTEC Patentovaný systém FIXTEC umožňuje výměnu vrtáku jednou rukou. Možnost odstranění zadního držadla, umožňující lepší využití pracovního prostoru. Při jeho snadném odejmutí získáte nejkratší vrtačku. Technická data Vlastnosti Aplikace Model Viz strana Číslo výrobku 4935 Kód EAN Výkon [W] Kapacita vrtáni do betonu / oceli / dřeva [mm] Poč.ot.nprázdno 1. / 2. rychlost [1/min.] Statický moment [Nm] (1./2. rychlost) Příklepové vrtačky SBE 570 R / 13 / / - 1,7 S 1,5 13 SBE 630 R / 13 / / - 1,75 S 1,5 13 SBE 630 R ST / 13 / / - 1,9 S 1,5 13 SBE 635 RX / 13 / / - 1,8 S 1,5 13 SB2E 750 RX ST / 13 / / / 30 2,4 S 1,5 13 SB2E 750 R ST / 13 / / / 30 2,4 S 1,5 13 ERGOMAX / 13 / / / 30 2,6 S 1,5 13 SB2E 850 RS / 13 / / / 28 2,9 S 1,5 13 SB2E 1010 RS / 16 / / / 30 3,1 S 1,5 13 SB2E 1200 R ST / 16 / / / 32 3,1 S 1,5 13 SB D ST / 16 / / / 67 4,2 Z 3 16 Hmotnost [kg] Sklíčidlo (S=rychlosklíčidlo, Z=s ozub.věncem) [mm] Dvourychlostní Kovová převodovka IMB- Integrovaný kovový blok Bezpečnostní spojka Elektronika Řízení momentu FIXTEC AVS Softgrip Přímé uchycení bitu D madlo Planetová převodovka Příklep do betonu / kamene Vrtání do kovu / dřeva Šroubování 20

21 6 1 FIXTEC Patentovaný systém FIXTEC umožňuje provádět výměnu nástroje během několika málo sekund. 2 Elektronika Elektronické obvody (dva elektronické spínače pro nastavení rychlosti). 3 3 Planetová převodovka Patentované inovované řešení pro maximální výkon rychlostní převod Pro optimální přenos výkonu pro danou aplikaci. 1. rychlost: velké díry (do dřeva i betonu), velký moment. 2. rychlost: malé díry (do kovu i dřeva), vysoká rychlost. IMB (Integrovaný kovový blok) Pro dlouhou životnost a stabilitu. Příklep Vypnutí funkce sekání pro vrtání v materiálech jako je dřevo a ocel. Odnímatelné madlo Snadno demontovatelné zadní držadlo pro snadnější použití v těžko přístupných místech. 8 Přímé uchycení bitu Pro přesné a snadné vedení. 9 9 Pravý/levý chod Chod vpřed/vzad pro šroubování, pro vytočení zaseknutého vrtáku. životnost uhlíků je optimalizovaná pro oba směry otáčení. Technická data Vlastnosti Aplikace Model Viz strana Číslo výrobku 4935 Kód EAN Výkon [W] Kapacita vrtání do oceli / hliniku / dřeva [mm] Poč.ot.nprázdno 1. / 2. rychlost [1/min.] Vrtačky a šroubováky BE 600 R / 13 / ,7 S 1 10 BE 630 R ST / 16 / ,9 S 1,5 13 B2E 900 RD ST / 20 / / / 58 4,2 Z 3 16 B ST / 64 / / 260 / 350 / 420 >200 9,7 MT3 Statický moment [Nm] (1./2. rychlost) Hmotnost [kg] Sklíčidlo (S=rychlosklíčidlo, Z=s ozub.věncem) [mm] Dvourychlostní Kovová převodovka IMB- Integrovaný kovový blok Bezpečnostní spojka Elektronika Řízení momentu FIXTEC Softgrip Přímé uchycení bitu D madlo Planetová převodovka Vrtání do kovu / alu-slitin Vrtání do dřeva 21

22 PŘÍKLEPOVÉ VRTAČKY SBE 570 R Příslušenství str Ergonomická konstrukce pro bezpečné a pohodlné zacházení Elektronika s plynulou regulací a předvolbou otáček Výkonný motor 570 W pro náročné práce Zpětný chod Vypnutí funkce úderů Přímé upnutí nástrojů Přídavné držadlo s hloubkovým dorazem Pravý levý chod Kovové rychloupínací sklíčidlo 1,5 13 mm SBE 630 R Příslušenství str Ergonomická konstrukce pro bezpečné a pohodlné zacházení Elektronika s plynulou regulací a předvolbou otáček Výkonný motor 630 W pro náročné práce Zpětný chod Vypnutí funkce úderů Přímé upnutí nástrojů Přídavné držadlo s hloubkovým dorazem Pravý levý chod Kovové rychloupínací sklíčidlo 1,5 13 mm VÝKON OTÁČKY NAPRÁZDNO VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ STATICKÝ KROUTICÍ MOMENT PRŮMŮR UPÍNACÍHO KRKU SKLÍČIDLO (S = rychlosklíčidlo, Z = standard. sklíčidlo) 570 W 285 W min / 13 / 30 mm 23 Nm 43 mm S 1,5 13 mm 1,7 kg 630 W 315 W min / 13 / 30 mm 21 Nm 43 mm S 1,5 13 mm 1,75 kg Kufr, přední držadlo, hloubkový doraz Kufr, přední držadlo, hloubkový doraz AEG příklepové vrtačky s výkonným motorem, velkým momentem a moderní elektronikou jsou ideální pro profesionální aplikace vrtání. Jsou konstruovány pro komfortní a snadné použití a tak mají jedinečné přednosti jako FIXTEC či ergonomická madla. Kovové sklíčidlo, IMB (celokovový základový blok) a synchronizované přepínání chodu vpřed / vzad zaručují maximální spolehlivost a životnost. AEG Elektrické Nářadí bylo předním výrobcem profesionálních vrtaček po více než sto let. Všechny vysoce kvalitní vrtačky AEG spojuje ergonomický design, bezpečnost a spolehlivost. 22

23 SBE 630 R SuperTorque Příslušenství str Nízké otáčky a vysoký krouticí moment (59 Nm) Ergonomická konstrukce pro bezpečnou a pohodlnou manipulaci Výkonný motor 630 W pro náročné práce Vypínání příklepu Přímé upínání dříků Přídavné držadlo s hloubkovým dorazem Kovové rychloupínací sklíčidlo 1,5 13 mm Měkké držadlo (Softgrip) pro zmenšení únavy Nový mechanismus zpětného chodu, který se uplatní při šroubování a prodlužuje životnost Pravý levý chod Snadý přístup k uhlíkům po demontáži držadla SBE 635 RX Příslušenství str Patentovaný systém rychlé výměny nástrojů FIXTEC Rychloupínací sklíčidlo 1,5 13 mm s jediným pouzdrem Výkonný motor 630 W Elektronika s plynulou regulací a předvolbou otáček Kompaktní ergonomická konstrukce umožňuje perfektní manipulaci Nový mechanismus zpětného chodu, který se uplatní při šroubování a prodlužuje životnost Pravý levý chod Snadý přístup k uhlíkům po demontáži držadla Softgrip PŘÍKLEPOVÉ VRTAČKY 630 W 630 W VÝKON 315 W 315 W OTÁČKY NAPRÁZDNO min min -1 VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ 16 / 13 / 40 mm 15 / 13 / 30 mm STATICKÝ KROUTICÍ MOMENT 59 Nm 21 Nm PRŮMŮR UPÍNACÍHO KRKU 43 mm 43 mm SKLÍČIDLO (S = rychlosklíčidlo, Z = standard. sklíčidlo) S 1,5 13 mm S 1,5 13 mm 1,9 kg 1,8 kg Kufr, přední držadlo, hloubkový doraz, 4 m kabel Kufr, přední držadlo, hloubkový doraz, 4 m kabel 23

24 PŘÍKLEPOVÉ VRTAČKY VÝKON OTÁČKY NAPRÁZDNO 1./2. STUPEŇ VRTACÍ VÝKON V BETONU VRTACÍ VÝKON V KAMENI / V OCELI / VE DRĚVĚ STATICKÝ KROUTICÍ MOMENT SKLÍČIDLO (S = rychlosklíčidlo, Z = standard. sklíčidlo) SB2E 750 R SuperTorque Příslušenství str Ergonomická konstrukce pro bezpečnou a pohodlnou manipulaci Kovové rychloupínací sklíčidlo 1,5 13 mm Moderní technologie IMB (Integrovaný kovový blok) pro max. životnost a velmi kompaktní konstrukci Planetová dvourychlostní převodovka pro velký krouticí moment na prvním stupni a vysoké otáčky na druhém Elektronika s plynulou regulací ot Zpětný chod pro snadné vyšroubování vrutů Výkonný motor 750 W pro náročnou práci Nový mechanismus zpětného chodu Vypínání příklepu Přímé upínání dříků a pojistný šroub Přídavné držadlo s hloubkovým dorazem Snadý přístup k uhlíkům po demontáži držadla Softgrip 750 W 375 W / min mm 22 / 13 / 40 mm 62 Nm S 1,5 13 mm 2,4 kg SB2E 750 RX SuperTorque Příslušenství str Ergonomická konstrukce pro bezpečnou a pohodlnou manipulaci Patentovaný systém FIXTEC pro rychlou výměnu nástroje v několika sekundách jednou rukou Moderní technologie IMB (Integrovaný kovový blok) pro max. životnost a velmi kompaktní konstrukci Elektronika s plynulou regulací ot Zpětný chod pro snadné vyšroubování vrutů Výkonný motor 750 W pro náročnou práci Nový mechanismus obracení chodu Vypínání příklepu Přímé upínání dříků a pojistný šroub Přídavné držadlo s hloubkovým dorazem Kovové rychloupínací sklíčidlo 1,5 13 mm Snadý přístup k uhlíkům po demontáži držadla Softgrip 750 W 375 W / min mm 22 / 13 / 40 mm 62 Nm S 1,5 13 mm 2,4 kg Kufr, přední držadlo, metal hloubkový doraz, 4 m kabel Kufr, přední držadlo, metal hloubkový doraz, 4 m kabel 24

25 PŘÍKLEPOVÉ VRTAČKY VÝKON OTÁČKY NAPRÁZDNO 1./2. STUPEŇ VRTACÍ VÝKON V BETONU VRTACÍ VÝKON V KAMENI / V OCELI / VE DRĚVĚ STATICKÝ KROUTICÍ MOMENT SKLÍČIDLO (S = rychlosklíčidlo, Z = standard. sklíčidlo) ERGOMAX 750 W 375 W / min / 13 / 40 mm 58 Nm 43 mm S 1,5 13 mm 2,6 kg Příslušenství str Vysoký výkon a příjemná manipulace Demontovatelné hlavní držadlo IMB Integrated-Metal-Block (integrovaný kovový blok), technologie pro nejvyšší životnost a stabilitu FIXTEC, systém pro rychlou výměnu nástroje Synchronizovaná dvourychlostní planetová převodovka Přímé uchycení dříků Výkonný motor 750 W Rychloupínací sklíčidlo s jediným pouzdrem 1,5 13 mm Elektronická plynulá regulace otáček Zpětný chod pro snadné vyšroubování vrutů Zpětný chod Vypínání příklepu Servisní pouzdra pro uhlíky Kufr, přední držadlo, hloubkový doraz, 4 m kabel 25

26 PŘÍKLEPOVÉ VRTAČKY SB2E 850 RS Příslušenství str Výkonný motor 850 W Antivibrační systém AVS a měkké držadlo Softgrip zaručují až o 50 % nižší vibrace Bezpečnostní spojka pro maximální ochranu uživatele a nářadí Plně izolovaná kovová převodovka Synchronizovaná dvoustupňová převodovka Softgrip Kovové rychloupínací sklíčidlo 1,5 13 mm Elektronika s plynulou regulací a předvolbou otáček Obracení chodu Přímé upnutí dříků Snadná výměna uhlíků po sejmutí softgripu SB2E 1010 RS Příslušenství str Antivibrační systém AVS a měkké držadlo Softgrip zaručují až o 50 % nižší vibrace Výkonný motor 1010 W pro náročné aplikace Bezpečnostní spojka pro maximální ochranu uživatele a nářadí Plně izolovaná robustní kovová převodovka Synchronizovaná dvoustupňová převodovka Elektronika s plynulou regulací a předvolbou otáček Zpětný chod Přímé upnutí dříků Kovové rychloupínací sklíčidlo 1,5 13 mm Snadná výměna uhlíků po sejmutí softgripu VÝKON OTÁČKY NAPRÁZDNO 1./2. STUPEŇ VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ STATICKÝ KROUTICÍ MOMENT PRŮMŮR UPÍNACÍHO KRKU SKLÍČIDLO (S = rychlosklíčidlo, Z = standard. sklíčidlo) 850 W 425 W / min / 13 / 40 mm 51 Nm 43 mm S 1,5 13 mm 2,9 kg 1010 W 505 W / min / 16 / 40 mm 54 Nm 43 mm S 1,5 13 mm 3,1 kg Kufr, přední držadlo, hloubkový doraz, 4 m kabel Kufr, přední držadlo, hloubkový doraz, 4 m kabel 26

27 SB2E 1200 RST Příslušenství str Proměnná předvolba krouticího momentu a otáček pomocí ovládacího kolečka Výkonná elektronika s předvolbou krouticího momentu pro přesné a bezpečné dotažení šroubů s měkkým rozběhem a bez omezení otáček zatížením Mimořádně výkonný motor 1200 W pro spolehlivou funkci Bezpečnostní spojka pro optimální ochranu uživatele a nástroje Plně izolovaná robustní kovová převodovka Synchronizovaná dvoustupňová převodovka Zpětný chod Přímé upínání dříků Kovové rychloupínací sklíčidlo 1,5 13 mm Snadná výměna uhlíků po sejmutí softgripu SB D SuperTorque Velmi robustní 1010 W motor dostatečně silný D-držadlo Vypnutí příklepu Příslušenství str PŘÍKLEPOVÉ VRTAČKY 1200 W 1010 W VÝKON 600 W 505 W OTÁČKY NAPRÁZDNO 1./2. STUPEŇ / min / 1800 min -1 VRTACÍ VÝKON V BETONU / V OCELI / VE DRĚVĚ 22 / 16 / 45 mm 35 / 16 / 50 mm STATICKÝ KROUTICÍ MOMENT 56 Nm 88 Nm PRŮMŮR UPÍNACÍHO KRKU 43 mm 57 mm SKLÍČIDLO (S = rychlosklíčidlo, Z = standard. sklíčidlo) S 1,5 13 mm Z 3 16 mm 3,1 kg 4,2 kg Kufr, přední držadlo, hloubkový doraz, 4 m kabel Přední držadlo, metal hloubkový doraz, 4 m kabel 27

28 VRTAČKY A ŠROUBOVÁKY BE 600 R Příslušenství str Lehká, avšak houževnatá má tato vrtačka do 10 mm prvotřídní manipulaci díky své kompaktní ergonomické konstrukci Snadný přístup k uhlíkům po odnětí držadla Softgrip Měkce vyložené zadní držadlo pro příjemnější práci BE 630 R SuperTorque Příslušenství str Nízké otáčky a vysoký krouticí moment (59 Nm) Ergonomická konstrukce pro bezpečnou a pohodlnou manipulaci Výkonný motor 630 W pro náročné práce Vypínání příklepu Přímé upínání dříků Přídavné držadlo s hloubkovým dorazem Kovové rychloupínací sklíčidlo 1,5 13 mm Měkké držadlo (Softgrip) pro zmenšení únavy Nový mechanismus zpětného chodu, který se uplatní při šroubování a prodlužuje životnost Pravý levý chod Snadý přístup k uhlíkům po demontáži držadla OTÁČKY NAPRÁZDNO VRTACÍ VÝKON V OCELI / V HLINÍKU / VE DRĚVĚ STATICKÝ KROUTICÍ MOMENT ŘEZÁNÍ ZÁVITŮ DO SKLÍČIDLO (S = rychlosklíčidlo, Z = standard. sklíčidlo) 600 W min / 13 / 30 mm 21 Nm M 6 S 1 10 mm 1,7 kg 630 W min / 16 / 40 mm 59 Nm M 8 S 1,5 13 mm 1,9 kg m kabel Kufr, přední držadlo, hloubkový doraz, 4 m kabel 28

29 B2E 900 RD SuperTorque Příslušenství str rychlostní vrtačka pro velmi náročné aplikace Silná synchronní převodovka Vřeteno sklíčidla M 18 x 2,5 Zpětný chod Extra dlouhé přední držadlo pro vyrovnání reakce od velkých krouticích momentů 16 mm velmi odolné sklíčidlo B SuperTorque Hrudní opěrka pro rychlé a těžké vrtání kovu Uchycení morse kužel 3 Držadlo možno přizpůsobit dle prováděné práce Použití s magnetickým stojanem VRTAČKY A ŠROUBOVÁKY 900 W 1050 W VRTACÍ VÝKON V OCELI / HLINÍKU / VE DRĚVĚ 16 / 20 / 40 mm 32 / 64 / 52 mm STATICKÝ KROUTICÍ MOMENT 88 Nm > 200 Nm OTÁČKY PRI PLNÉM ZATÍŽENÍ 1./2./3./4. STUPEŽ / / / min / 160 / 190 / 260 min -1 OTÁČKY NAPRÁZDNO 1./2./3./4. STUPEŽ / / / min / 260 / 350 / 420 min -1 UPÍNÁNI NÁSTROJŮ Z 3 16 mm morse kužel 3 PRŮMŮR UPÍNACÍHO KRKU 57 mm 57 mm 4,2 kg 9,7 kg Přední držadlo, hloubkový doraz, 4 m kabel Hrudní opěrka, nastavitelné držadlo, 4 m kabel 29

30 ŠROUBOVÁK S 4000 E Příslušenství str. 139 / Vysokorychlostní šroubovák pro rychlé šroubování v řadě, např. Sádrokartony Výkonný motor 720 W Kovová převodovka Snadné nastavení hloubky zašroubování Plynule stavitelná rychlost (pravý/levý chod) Softgrip a ergonomický tvar pro pracovní komfort Klip na opasek VÝKON OTÁČKY NAPRÁZDNO STATICKÝ MOMENT SÁDROKARTONÁŘSKÝ VRUT SAMOŘEZNÝ / DO DŘEVA 720 W 360 W min -1 5 mm 6,3 / 6 mm 1 /4 1,4 kg Karton, držák bitu, bit PH2 30

31 ŠROUBOVÁK S 2500 E Příslušenství str. 139 / Pro samonavrtávací a samořezné vruty Výkonný motor 720 W Kovová převodovka Snadné nastavení hloubky zašroubování Plynule stavitelná rychlost (pravý/levý chod) Softgrip a ergonomický tvar pro pracovní komfort Klip na opasek VÝKON OTÁČKY NAPRÁZDNO STATICKÝ MOMENT SÁDROKARTONÁŘSKÝ VRUT SAMOŘEZNÝ / DO DŘEVA 720 W 360 W min -1 5 mm 6,3 / 6 mm 1 /4 1,5 kg Karton, nástavec Hex 10, držák bitu, bit PH2 31

32 VRTÁNÍ A ŘEZÁNÍ DIAMANTOVÝMI NÁSTROJI Dvourychlostní diamantová vrtačka AEG, která má velký výkon a dosahuje velmi kvalitních výsledků při nízké hmotnosti. Je vybavena vlastnostmi, které zručují správnou řeznou rychlost a tak i výborné výsledky při vrtání do zdiva i do malty. Drážkovací frézka do zdiva AEG má výkonný motor, je konstruována pro účinné řezání a bezpečnou práci. AEG vrtačka na diamantové vrtání to je velký výkon a nízká hmotnost. Počet otáček je sladěný s průměrem nástroje a zaručuje ten nejlepší výsledek při optimální rychlosti řezání. Vysoká bezpečnost obsluhy je výsledkem přesného nastavení bezpečnostní spojky a schopnosti elektroniky reagovat na náhlé přetížení. Měkký příklep Má sníženou energii úderu pro přesné vedení kladiva při náročných aplikacích. Patentovaný FIXTEC AEG, ktery umožňuje uživateli vyměnit vrtací korunku během několika sekund bez použití zvláštního nástroje. Dvojí ochrana vloženým mechanismem a elektronickou spojkou. 32

33 1 2 rychlostní převodovka Přesné nastavení otáček pro daný průměr vrtáku Bezpečnostní spojka Chrání obsluhu při zaseknutí vrtáku. Zvyšuje bezpečnost práce. Elektronika Regulace otáček pomocí spínače. Elektronika nejen hlídá nastavené otáčky ale i náhlé přetížení. Diamant Technologie pro optimalizaci výkonu při vrtání do zdiva. 5 Odsávací systém Lze připojit jako příslušenství. Snižuje obsah prachu v ovzduší. 6 4 m kabel Dostatečná délka kabelu pro volný pohyb. 7 Měkký příklep Má sníženou energii úderu pro přesné vedení kladiva při náročných aplikacích. 6 33

34 DIAMANTOVÁ VRTAČKA DB XE Výkonná diamantová vrtačka se 2 rychlostmi Nový FIXTEC systém pro rychlou výměnu korunek Dlouhé boční AVS držadlo redukuje vibrace Dvojitá ochrana spřažením mechanické a elektronické spojky Robustní konstrukce s kovovou skříní převodovky Dvourychlostní převodovka Elektronika: měkký rozběh, plynulá regulace ot., ochrana motoru Jemný příklep VÝKON OTÁČKY NAPRÁZDNO 1./2. STUPEŃ MAXIMÁLNÍ VRTACI VÝKON VE ZDIVU / CIHLY ZÁVIT VŘETENE NÁŘADÍ 1500 W 820 W / min mm M 18 x 2,5 4,2 kg Kovový přepravní box, SDS-FIXTEC adapter 34

35 DRÁŽKOVACÍ FRÉZKA NA ZDIVO MFE 1500 Příslušenství str MF 1900 Příslušenství str VÝKON PRŮMŮR KOTOUČE OTÁČKY NAPRÁZDNO HLOUBA ŘEZU / ŠÍŘKA ŘEZU Výkonný motor 1500 W Elektronika s tepelnou ochranou proti přetížení, měkkým rozběhem a konstantními otáčkami Univerzální adaptér na odsávání prachu Uzamčení vřetene Bajonetový adapter pro odsávání 1500 W 745 W 125 mm 9500 min / 8 26 mm 4,1 kg Drážkovací fréza MF 1900 je ideální stroj pro elektrické a vodovodní rozvody Plynule mněnitelná š#ířka Aretace vřetene Plynule nastavitelná hloubka řezu Stavitelné madlo Připojení na vysavač Ochrana proti přetížení Bajonetový adapter pro odsávání 1900 W 1050 W 150 mm 5800 min / 0 45 mm 6,5 kg DIAMANTOVÁ VRTAČKA / DRÁŽKOVACÍ FRÉZKA NA ZDIVO Kufr, speciální vylamovací dláto, přední držadlo, odsávací adaptér, klíč, 4 m kabel Kovový kufr, přídvané držadlo, odsávací adaptér, vylamovací dláto, klíč, 4 m kabel 35

36 PROFESIONÁLNÍ BATERIOVÝ SYSTÉM B 1215 R B 1220 R GBS Globální Bateriový Systém: vynikající výkon a profesionální úroveň současně. Společnost AEG Elektrické Nářadí vyvinula celou novou skupinu velmi výkonných akumulátorových strojů: GBS je Globální Bateriový Systém. Systém obsahuje nářadí 12V, 14,4V a 18V, které je určeno pro náročné profesionální použití. Nový systém GBS obsahuje vrtačky / šroubováky, Super Torque vrtačky / šroubováky, příklepové vrtačky, okružní, přímočaré i šavlové pily, rázový utahovák a tři příruční lampy. Nářadí GBS obsahuje i technologické prvky jako je FIXTEC pro snadnou výměnu nástroje jednou rukou, Softgrip potah madla pro komfort práce, planetovou synchronizovanou převodovku s dlouhou životností, moderní elektroniku pro přesně přizpůsobení práce materiálu a aplikaci. Toto velmu výkonné akumulátorové nářadí má řadu předností, které usnadňují práci a zlepšují výsledek práce. Všechny typy stroju GBS byly zkonstruovány velmi pečlivě, s cílem dlouho sloužit svému účelu, poskytovat komfortní služby a vůbec zapsat se do povědomí jako profesionální nářadí. M 1230 R AL 9618 B 1415 R B 1420 R L 1430 R M 1430 R 36

37 BL 9618 B 1820 R GBS Globální Bateriový Systém: Pokroková technologie nabíjení & akumulátory Profesionální uživatel může počítat s bezproblémovým nabíjením díky pulsnímu nabíjení a s pohodlím zaručeným jediným typem nabíječky vhodným pro všechny akumulátory. Pro nabíječky je charkteristická spolehlivost, dlouhá životnost a elektronicky řízené nabíjení akumulátorů NiCd a NiMH (Li-Ion akumulátory pro AEG příjdou ve druhé polovině roku 2007). Předností je též na trhu nejlepší systém kontaktu s perfektní ochranou, samo čištěním, které minimalizuje přechodový odpor mezi akumulátorem a strojem a znemožňuje vznik náhodného zkratu či poškození. Akumulátory GBS mají dlouhou životnost, vysokou, plně využitelnou, kapacitu bez paměťového efektu, stabilní tvar, šroubovaný, gumou pokrytý kryt, který spolehlivě chrání članky uvnitř. GBS nabízí rychlonabíječku 60 minut a turbo nabíječku 30 minut. Obě nabíjí technologií, která chrání životnost akumulátoru. Doby nabíjení jsou vztaženy k akumulátoru 2,0 Ah NiCd. M 1830 R L 1830 R 37

38 GLOBÁLNÍ BATERIOVÝ SYSTÉM 12 V RODINA NICD / NIMH Akumulátory Popis Typ akumulátoru Napětí V Kapacita Ah Obj.č Kód EAN B 1215 R NiCd 12 1, B 1220 R NiCd 12 2, M 1230 R NiMH 12 3, FL 12 BS 12 X BSB 12 STX 14 V BBM 14 STX BS 14 X FL 14 AL 9618 Akumulátory Popis Typ akumulátoru Napětí V Kapacita Ah Obj.č Kód EAN B 1415 R NiCd 14,4 1, B 1420 R NiCd 14,4 2, M 1430 R NiMH 14,4 3, V BSS 14 BSB 14 STX Nabíječka Popis Europe, Asia, CH Rozsah nabíjení Doba nabíjení AL ,6 18 V 60 min* BL ,6 18 V 30 min* *Doby nabíjení jsou vztaženy k akumulátoru 2,0 Ah NiCd. Akumulátory BKS 18 Popis Typ akumulátoru Napětí V Kapacita Ah Obj.č Kód EAN BBM 18 STX B 1820 R NiCd 18 2, M 1830 R NiMH 18 3, FL BUS 18 X BSB 18 STX

39 RODINA LI ION Akumulátory 14 V Popis Typ akumulátoru Napětí V Kapacita Ah Obj.č Kód EAN L 1430 R Li-Ion 14,4 3, BS 14 X BSB 14 STX BSS 14 Pro akumulátor BL 9618 Obj.č Kód EAN NiCd / NiMH / Li-Ion NiCd / NiMH / Li-Ion BHO 18 Popis BUS 18 X Akumulátory Typ akumulátoru 18 V Napětí V Kapacita Ah Obj.č Kód EAN L 1830 R Li-Ion 18 3, BKS 18 BBM 18 STX BSB 18 STX BST 18 X 39

40 AKUMULÁTOROVÉ NÁSTROJE V 18 V Jumbo packy Jumbo Pack 14 A Jumbo Pack 14 B Jumbo Pack 18 B Jumbo Pack 18 C Art No Kód EAN BS14 X vrtačka/šroubovák BSS14 rázový utahovák FL14 lampa BSB18 STX příklepová vrtačka/šroubovák BKS18 okružní pila BST18 X přímočará pila BUS18 X šavlová pila FL18 lampa Počet dodávaných bat Jumbo Pack 18 B Napětí/kapacita akum. 14,4 V NiCd / 2,0 Ah 14,4 V Li-Ion / 3,0 Ah 18 V NiCd / 2,0 Ah 18 V Li-Ion / 3,0 Ah Nabíječka AL 9618 BL 9618 BL 9618 BL 9618 Kabela Jumbo Pack 14 A Technická data Aplikace Vlastnosti Model Viz strana Číslo výrobku 4935 Kód EAN Napětí [V] Typ akum. Kapacita akum. [Ah] Poč.dod.akum. Typ nabíječky Sklíčidlo (S=rychlosklíčidlo, Z=s ozub.věncem) [mm] Max.moment (tvrdý) [Nm] Kapacita vrtání do zdiva [mm] Kapacita vrtání do oceli [mm] Kapacita vrtání do dřeva [mm] Max. vruty do dřeva [mm] Rychlobrzda motoru FIXTEC spindle lock 3,6 V 12 V Šroubovák SE 3.6 Li ,6 Li-Ion 1,5 2 LA Hex 6, ,5 SE 3.6 NiCd ,6 NiCd 1,4 2 LA Hex 6, ,5 SE 3.6 NiMH ,6 NiMH 2,0 1 LA Hex 6, ,5 Příklepové vrtačky / Šroubovák BSB 12 STX NiCd NiCd 2,0 2 AL ,5 13 / S / M Vrtačky a šroubováky / Šroubovák BS 12 C IQ Li Li-Ion 1,5 2 LL / S / P 18, BS 12 X NiCd NiCd 1,5 2 AL / S / M BS 12 X NiCd NiCd 2,0 2 AL / S / M BS 12 X NiMH NiMH 3,0 2 AL / S / M Další druhy aku- nářadí: rázový šroubovák, vrtací kladivo, hoblík, okružní pila, přímočará a šavlová pila, viz strany

41 5 7 1 FIXTEC Patentovaný systém zajišťující výměnu nástroje ve vteřině a bez použití klíče Přímé uchycení bitu Přímé vložení bitu 1 4 hex přímé vložení bitu s rychlým vyjmutím. 3 Kovové sklíčidlo Pro dlouhou životnost. 4 Elektronika Regulace rychlosti, správně zvolené otáčky prodlužují životnost nástroje. 5 Kovová skříň převodovky Pro maximální stabilitu a odolnost rychlostní planetová převodovka Patentovaná planetová převodovka s kompaktním designem a dvěma rychlostmi pro optimální sílu. První rychlost pro velké otvory. Druhá rychlost pro malé otvory rychlostní převodovka Dvě rychlosti pro optimální otáčky dané aplikace. První rychlost na větší průměr děr do dřeva i betonu, velký moment. Druhá rychlost na menší díry do kovu či dřeva, vysoká rychlost. 8 Softgrip Pro komfortní práci. 9 QUICKSTOP Brzda motoru pro vyšší bezpečnost a úsporu času. 10 Pŕíklep Pro pŕíklepové vrtání do betonu a kamene. Technická data Aplikace Vlastnosti Model Viz strana Číslo výrobku 4935 Kód EAN Napětí [V] Typ akum. Kapacita akum. [Ah] Poč.dod.akum. Typ nabíječky Sklíčidlo (S=rychlosklíčidlo, Z=s ozub.věncem) [mm] Max.moment (tvrdý) [Nm] Kapacita vrtání do zdiva [mm] Kapacita vrtání do oceli [mm] Kapacita vrtání do dřeva [mm] Max. vruty do dřeva [mm] Rychlobrzda motoru FIXTEC S ARETACÍ 14 V 18 V Příklepové vrtačky / Šroubovák BSB 14 STX Li ,4 Li-Ion 3,0 2 BL ,5 13 / S / M BSB 14 STX NiCd ,4 NiCd 2,0 2 AL ,5 13 / S / M Vrtačky a šroubováky / Šroubovák BS 14 X Li ,4 Li-Ion 3,0 2 BL ,5 13 / S / M BS 14 X NiCd ,4 NiCd 2,0 2 AL ,5 13 / S / M BS 14 X NiCd ,4 NiCd 1,5 2 AL / S / M BS 14 X NiMH ,4 NiMH 3,0 2 AL ,5 13 / S / M Příklepové vrtačky / Šroubovák BSB 18 STX Li Li-Ion 3,0 2 BL ,5 13 / S / M BSB 18 STX NiCd NiCd 2,0 2 BL ,5 13 / S / M Vrtačky a šroubováky / Šroubovák BBM 18 STX Li Li-Ion 3,0 2 BL ,5 13 / S / M BBM 18 STX NiCd NiCd 2,0 2 BL ,5 13 / S / M BS 18 X NiCd NiCd 2,0 2 AL ,5 13 / S / M

42 AKUMULÁTOROVÝ PŘÍMÝ ŠROUBOVÁK SE 3.6 Li Příslušenství str. 139 / Přímý či sklopený tvar Moderní ergonomický design Pravý a levý chod pro šroubování 3,6 V štíhlá baterie Dvourychlostní celokovová převodovka 10 pozic nastavení momentu 1 4 HEX uchycení NAPĚTÍ BATERIE / KAPACITA OTÁČKY NAPRÁZDNO 1./2. STUPEŃ NASTAVENÍ MOMENTU MOMENT MĚKKÝ / TVRDÝ KAPACITA VRTÁNÍ ALU / MĚKKÉHO DŘEVA VRTUT DO DŘEVA AŽ DO DÉLKA VČ. AKUMULÁTORU VČ AKUMULÁTORU 3,6 V / 1,5 Ah 200 / 600 min ,5 / 6,5 Nm 5 / 6 mm 4,5 mm 28 cm 0,575 kg x 1,5 Ah Li-Ion akumulátory, nabíječka LA min Dodává se též: SE 3.6 NiCd 2 x 1,4 Ah NiCd akumulátory, nabíječka LA min Obj.číslo EAN kód SE 3.6 NiMH 1 x 2,0 Ah NiMH akumulátory, nabíječka LA min Obj.číslo EAN kód

43 AKUMULÁTOROVÉ VRTAČKY / ŠROUBOVÁKY NOVINKA NAPĚTÍ BATERIE / KAPACITA OTÁČKY NAPRÁZDNO 1. STUPEŃ STATICKÝ KROUTICÍ MOMENT 1. STUPEŃ MAXIMÁLNÍ MOMENT MĚKKÝ / TVRDÝ SPOJ RYCHLOUPÍNACÍ SKLÍČIDLO VRTACÍ VÝKON V OCELI / MĚKKÉ DŘEVO VRUTY DO VČ. AKUMULÁTORU A SKLÍČIDLA BS 12 C IQ Ergonomický design, výkon, spolehlivost, životnost a kompaktní konstrukce. Kompaktní vrtačka / šroubovák měřící pouze 160 mm Neklesající výkon při práci dává akumulátor Li-Ion 12 V Celokovové převody i převodovka zaručují vynikající životnost FIXTEC aretace hřídele a rychlosklíčidlo 10mm 17 stupňů nastavení hodnoty momentu a poloha vrtání Vestavěné LED osvětlení svítí na místo práce Elektronický spínač, plynulá regulace otáček Lehký, ergonomický nástroj, snižuje míru únavy při práci 12 V / 1,5 Ah min Nm 9,3 / 18,5 Nm 10 mm 10 / 20 mm 6 mm 1,1 kg Příslušenství str. 139 / AKUMULÁTOROVÝ PŘÍMÝ ŠROUBOVÁK / AKUMULÁTOROVÉ VRTAČKY / ŠROUBOVÁKY Kufr, 2 x 1,5 Ah Li-Ion (C12B), nabíječka LL min 43
