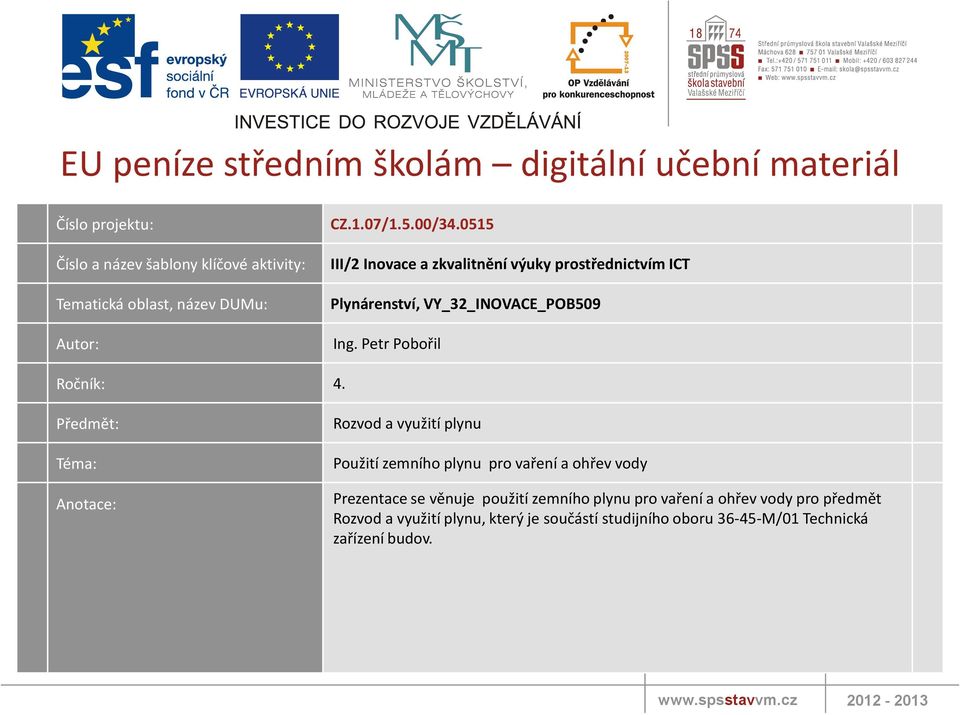

1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Plynárenství, VY_32_INOVACE_POB509 Ing. Petr Pobořil Ročník: 4. Předmět: Téma: Anotace: Rozvod a využití plynu Použití zemního plynu pro vaření a ohřev vody Prezentace se věnuje použití zemního plynu pro vaření a ohřev vody pro předmět Rozvod a využití plynu, který je součástí studijního oboru M/01 Technická zařízení budov

2 Použití zemního plynu pro vaření a ohřev vody strana 2

3 Vaření Vaření na zemním plynu má řadu výhod: plynový sporák ihned po zapálení plynu dává požadovaný výkon, který lze bez prodlev podle potřeby regulovat na plynovém sporáku lze používat i nádoby, které nemají rovné dno vaření na zemním plynu je levnější ve srovnání s vařením na propan-butanu nebo elektřině. Určitou nevýhodou vaření na plynu je, že spaliny odcházejí do místnosti, ve které je spotřebič instalován. Pokud je však plynový sporák instalován správně a není-li v místnosti omezena výměna vzduchu, neměly by při jeho provozu nastat žádné problémy. Zdroj: strana 3

4 Spotřebiče pro vaření Plynový sporák s horkovzdušnou el. troubou Plynová varná deska Zdroj: strana 4

5 Požadavky na umístění plynových sporáků a vařičů v bytových prostorech Plynové sporáky a vařiče patří do skupiny v provedení A tzn., že odebírají spalovací vzduch přímo z prostoru, ve kterém jsou umístěny a spaliny zůstávají v tomto prostoru. Z toho důvodu jsou kladeny vyšší požadavky na objem místnosti a na výměnu vzduchu. Při nedodržení těchto požadavků dochází v místnosti k hromadění spalin, úbytku kyslíku, zhoršování procesu spalování a tedy i k nárůstu koncentrace jedovatého oxidu uhelnatého. Spotřebiče v provedení A musí být umístěny v prostorech alespoň přímo větratelných. Je zakázáno umísťovat je do např. koupelen, WC, místností pro spaní atd. Požadavky na umístění spotřebičů A řeší TPG strana 5

6 Ohřev vody Individuální způsob přípravy teplé vody je v každém případě efektivnějším způsobem než dodávky teplé vody z centrálního zdroje, protože odběratel je daleko více zainteresován na jejím hospodárném využívání. To má příznivý vliv nejen na snížení spotřeby zemního plynu, ale i na spotřebu pitné vody samotné. Jaký způsob přípravy teplé vody zvolit Pro individuální zajištění teplé vody lze využít průtokové nebo zásobníkové ohřívače. Volba typu a výkonu ohřívače bude záviset na požadovaném množství teplé vody a charakteru jejího odběru. Oba způsoby lze účinně kombinovat např. malý průtokový ohřívač nad kuchyňskou linkou využívaný pouze pro mytí nádobí a zásobníkový (případně průtokový) ohřívač pro koupelnu. Ohřev vody lze účinně spojit s vytápěním. Kombinované kotle mohou sloužit stejně jako samostatné ohřívače pro průtočný i zásobníkový způsob v případě odběru teplé vody má ohřev vody přednost před vytápěním. strana 6

7 Spotřebiče pro ohřev vody Průtokové Voda se ohřívá pouze při průtoku vody ohřívačem Zásobníkové Voda se ohřívá do zásoby Zdroj: strana 7

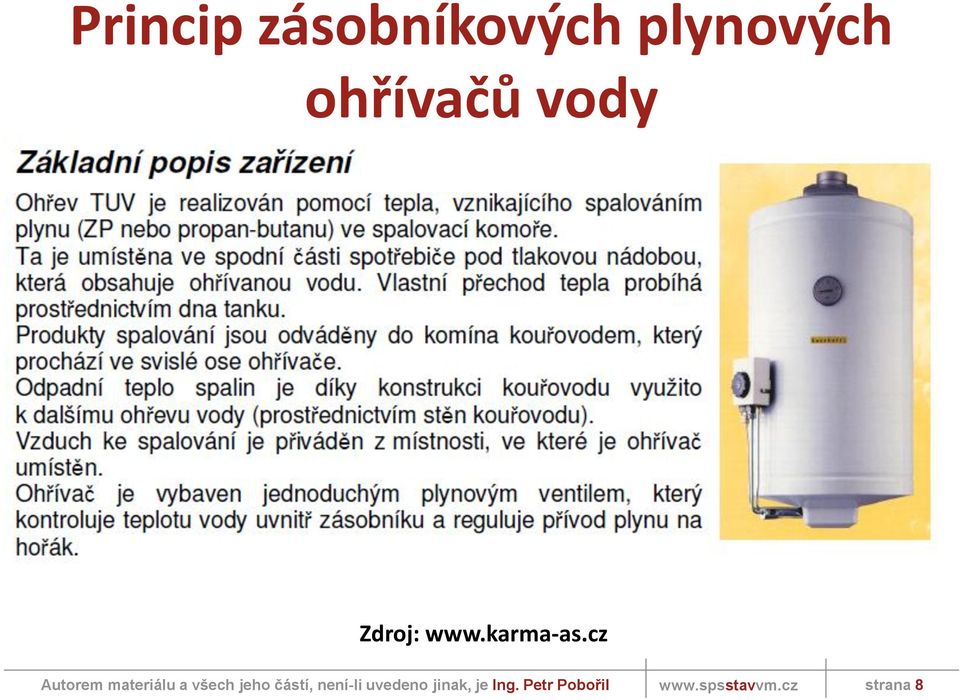

8 Princip zásobníkových plynových ohřívačů vody Zdroj: strana 8

9 Princip zásobníkových plynových ohřívačů vody Zdroj: strana 9

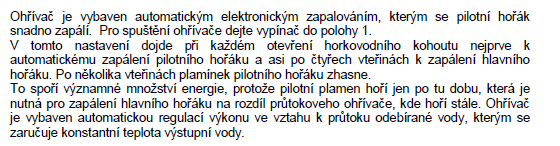

10 Princip průtokových plynových ohřívačů vody Provoz ohřívače Zdroj: strana 10

11 Princip průtokových plynových ohřívačů vody strana 11

12 Použité zdroje a odkazy: Internet: strana 12
