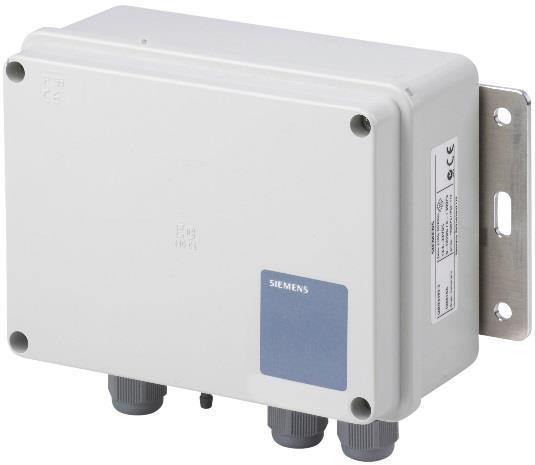

1 s 1925 Čidlo diferenčního tlaku QBM pro vzduch a nekorozivní plyny Lineární tlaková charakteristika Kompaktní provedení Nastavení nulového bodu Svorkovnice pro připojení pohonu VAV 1) boxu a regulátoru objemového průtoku 1) VAV = Variable air volume = proměnný průtok vzduchu Použití Čidlo diferenčního tlaku je vhodné pro měření objemového průtoku VAV boxy s kruhovým nebo obdélníkovým průřezem. VAV box a regulátor objemového průtoku může být připojen přímo ke svorkovnici pod krytem čidla. Přehled typů Typové označení Objednací číslo Rozsah měření tlaku QBM S55720-S mbar Pa 0 30 mm H2O CE1N1925cz Building Technologies

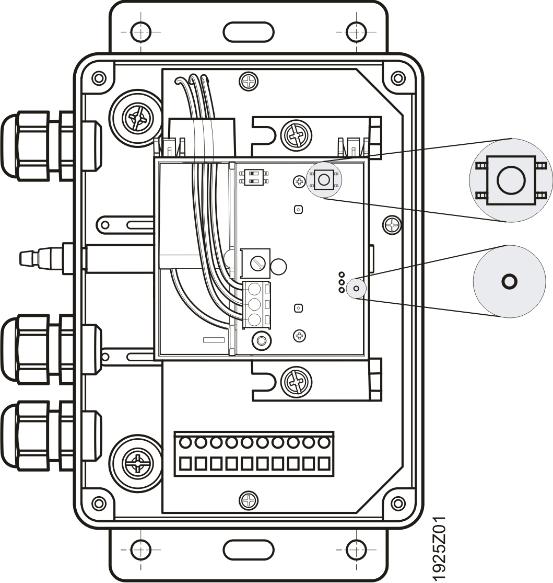

2 Objednávání Při objednávání uvádějte množství, název a typové označení přístroje. Typ QBM Název Čidlo diferenčního tlaku Příslušenství Pro připojení čidla diferenčního tlaku na VZT potrubí (bez VAV boxu) jsou k dispozici tři různé přípojky. Viz také katalogový list CA1N1589E: Typ Popis Provedení FK-PZ1 FK-PZ2 FK-PZ3 Tlakové odběry s nastavitelnou délkou vnoření do kanálu Tlakové odběry s nastavitelnou délkou vnoření do kanálu a přírubou Tlakové odběry s pevnou délkou vnoření do kanálu Sada dvou tlakových odběrů z nerezové oceli s pryžovými průchodkami Sada dvou tlakových odběrů s hliníkovými montážními přírubami Sada dvou plastových tlakových odběrů s 2 m propojovací hadičkou Kombinace přístrojů Čidlo diferenčního tlaku lze připojit ke všem systémům a zařízením, které zaznamenávají a zpracovávají výstupní signál čidel DC 0 10 V. Technické provedení Čidlo snímá tlakovou diferenci přes silikonovou membránu a keramickou konzolu. Čidlo generuje lineární, teplotně kompenzovaný výstupní signál DC V podle zjištěné odchylky. Mechanické provedení Čidlo se skládá z následujících částí: Krytu čidla s montážní konzolou a vstupy kabelů Tlakového senzoru se silikonovou membránou a keramickou konzolou Desky plošného spoje s měřicím senzorem a připojovacími svorkami Tlačítka pro nastavení nulového bodu a LED (viz "Poznámky k uvedení do provozu") Tlačítko pro nastavení nulového bodu LED 2/6

3 Poznámky k návrhu Je třeba použít transformátor pro malé bezpečné napětí (SELV) s odděleným vinutím a 100 % dobu zatížení. Musí být dodrženy přípustné délky kabelů. Pro vedení signálu delší než 50 m, vedené souběžně se síťovým napětím je třeba použít stíněné kabely. Pokyny k montáži Upozornění Poznámka Čidlo diferenčního tlaku je vhodné pro přímou montáž na VAV boxy s kruhovým nebo obdélníkovým průřezem. Pohon VAV boxu a regulátor objemového průtoku lze zapojit přímo do svorkovnice uvnitř pouzdra čidla. Pro všechny připojené přístroje je nutný odpovídající napájecí zdroj. K dosažení třídy krytí specifikované v části "Technické údaje" musí tlakové přípojky směřovat dolů. Čidlo by mělo být také umístěno výše než tlakové odběry na VZT potrubí. Jestliže tlakové přípojky čidla směřují vzhůru nebo jsou umístěny níže než tlakové odběry na VZT potrubí, může se v čidle shromažďovat kondenzace a případně je zničit. Hadičky tlakových odběrů se k čidlu diferenčního tlaku připojují následovně: Na straně VZT potrubí Hadička na straně s vyšším tlakem (nižší vakuum) Hadička na straně s nižším tlakem (vyšší vakuum) Na straně tlakového čidla Na tlakovou přípojku "P1" nebo "+" Na tlakovou přípojku "P2" nebo " " Čidlo se dodává včetně návodu k montáži. Pokyny k uvedení do provozu Upozornění Kalibrace čidla Hodnoty uvedené v části "Technické údaje" platí pouze pro svisle namontovaná čidla diferenčního tlaku (se vstupy pro připojení tlakových odběrů směřujícími dolů). U čidel namontovaných v horizontální poloze (s krytem nahoře nebo dole) se mohou vyskytnout odchylky naměřených hodnot. Tyto odchylky lze kompenzovat nastavením nulového bodu stisknutím příslušného tlačítka na nainstalovaném snímači, dokud se krátce nerozsvítí LED (viz obrázek v části "Mechanické provedení"). Likvidace Ve smyslu předpisů o likvidaci odpadů je přístroj klasifikován jako elektronický odpad a musí být likvidován v souladu s evropskou směrnicí 2012/19/EG (WEEE) odděleně od směsného domovního odpadu. Likvidujte přístroj předepsaným postupem. Dodržujte všechny místní aplikovatelné zákony a předpisy. 3/6

4 Technické parametry Elektrické připojení Napájení Provozní napětí 1) Příkon Externí jištění přívodu Výstupní signál Signály regulační smyčky Provozní napětí 1) Malé bezpečné napětí (SELV, PELV) AC 24 V ±15 %, 50/60 Hz nebo DC 13, V < 10 ma Pomalá pojistka max. 10 A nebo Jistič max. 13 A Charakteristika B, C, D dle EN nebo Napájecí zdroj s omezením proudu max. 10 A DC V, RLoad >10 k (není galvanicky oddělen, třívodičová technologie, ochrana proti zkratu a přepólování) 2 signály VAV pohon Funkční údaje Rozsah měření tlaku Pa, viz "Přehled typů" Připojení Přesnost měření Součet z linearity, hystereze a reprodukovatelnosti Posun nulového bodu Dlouhodobá stabilita dle IEC Chyba vlivem teploty Teplotní koeficient nulového bodu Teplotní koeficient citlivosti Doba odezvy Jmenovitý tlak Max. povolené přetížení v přetlakovém rozsahu v podtlakovém rozsahu Destrukční tlak Měřené látky Teplota Měřená látka a okolní prostředí Skladování Údržba Montážní polohy Elektrické připojení Pružinové svorky Vstup pro kabel Tlakové přípojky (FS = Full Scale, celý rozsah) < ±1,0 % FS < ±0,7 % FS < ±1,0 % FS <±0,05 % FS/K, obvykle <±0,02 % FS/K <±0,05 % FS/K, obvykle <±0,02 % FS/K < 20 ms Relativní tlak podle tabulky "Přehled typů (diferenční měření pro okolní tlak) 10 kpa na P1, 400 Pa na P2-400 Pa na P1, -10 kpa na P2 2 x přetížení při pokojové teplotě Vzduch a neutrální plyny Bez kondenzace C C Nevyžadující údržbu Svislá (tlakové přípojky směřující dolů) nebo vodorovná (kryt čidla směrem nahoru nebo dolů), možnost nastavené nulového bodu 10 1,5 mm 2 Závit pro PG kabelovou průchodku Pro hadičku Ø 6,2 mm 4/6

5 Krytí Stupeň krytí IP54 dle EN Třída ochrany III dle EN Směrnice a normy Normy EN x Vztah k životnímu prostředí Elektromagnetická kompatibilita Elektrická zařízení pro měření, regulaci a laboratorní použití. Směrnice EMC Všeobecné požadavky Pro domácnosti, komerční a průmyslové prostředí. EU shoda (CE) CE1T1925xx 2) RCM shoda CE1T1910en_C1 2) EAC Shoda Eurasijská shoda Prohlášení k produktu o životním prostředí CM1E19252) obsahuje údaje o výrobě přístroje slučitelné s životním prostředím (RoHS compliance, materials composition, packaging, environmental benefit, disposal). Použité materiály Měřicí článek Keramika (96%) / sklo Rozměry Membrána Kryt Základová deska Viz část "Rozměry" Silikon Polykarbonát Hmotnost Včetně balení 0,61 kg 1) Provozní napětí by mělo být zvoleno tak, aby odpovídalo požadavkům čidla diferenčního tlaku a připojeného pohonu VAV. 2) Dokumentaci lze stáhnout z Připojovací svorky Napájení Regulátor průtoku vzd. Pohon VZT klapky Popis: Číslo svorky Označen í svorky Připojení 1, 7 G Napájecí napětí AC 24 V nebo DC V 2, 6, 8 G0 GND 3 U Signál diferenčního tlaku DC V 4, 10 X Zpětnovazební signál polohy pohonu, typ signálu závisí na pohonu 5, 9 Y Signál řízení polohy pohonu, typ signálu závisí na pohonu 5/6

6 Rozměry 6/ Siemens Switzerland Ltd Změny vyhrazeny
