VARYCONTROL. Ohřívače vzduchu. Teplovodní a elektrické série WT WL EL

Transkript

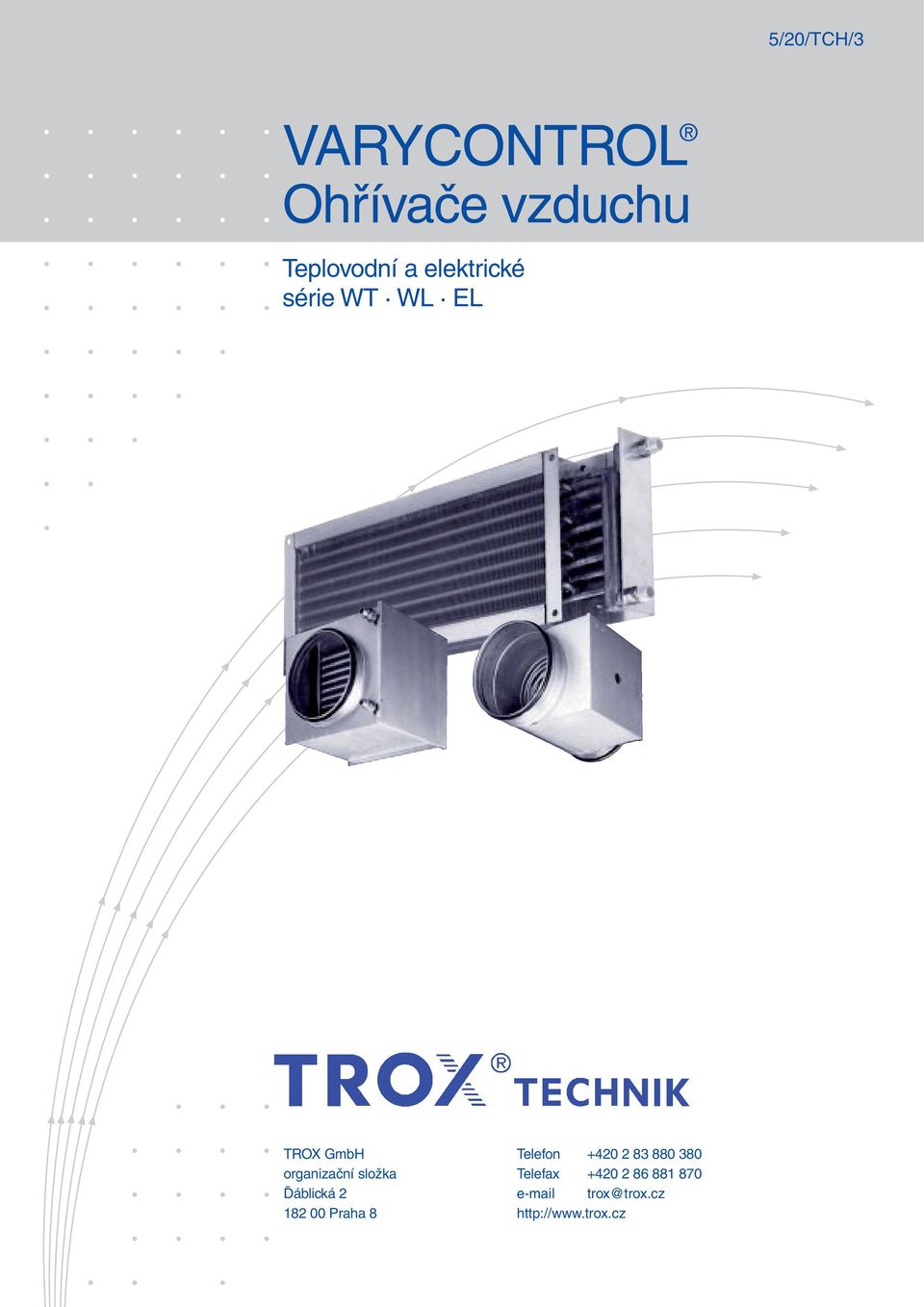

1 5/20/TCH/3 VARYCONTROL Ohřívače vzduchu Teplovodní a elektrické série WT WL EL TROX GmbH Telefon organizační složka Telefax Ďáblická 2 trox@trox.cz Praha 8

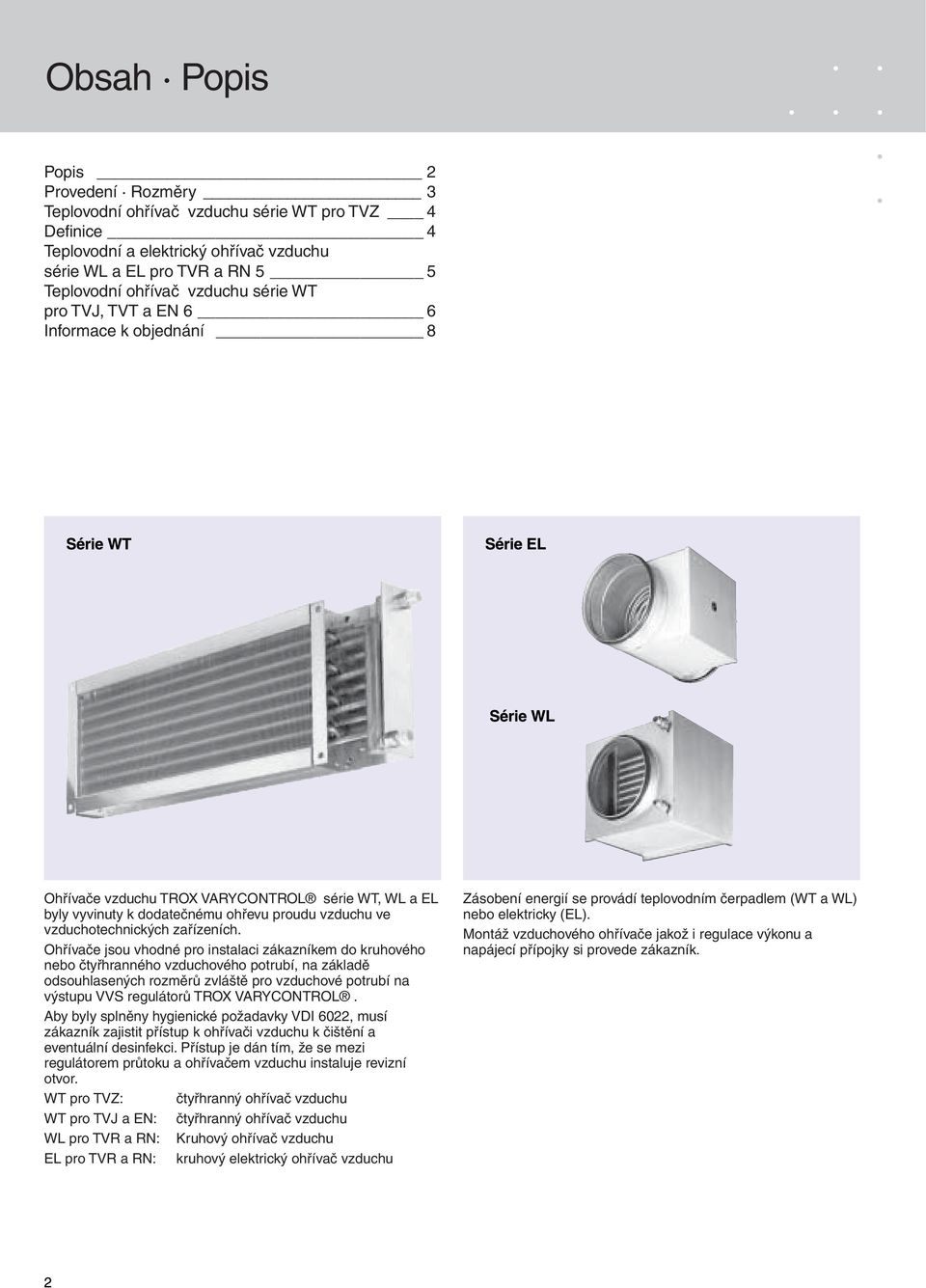

2 Obsah Popis Popis 2 Provedení Rozměry 3 Teplovodní ohřívač vzduchu série WT pro TVZ 4 Definice 4 Teplovodní a elektrický ohřívač vzduchu série WL a EL pro TVR a RN 5 5 Teplovodní ohřívač vzduchu série WT pro TVJ, TVT a EN 6 6 Informace k objednání 8 Ohřívače vzduchu TROX VARYCONTROL série WT, WL a EL byly vyvinuty k dodatečnému ohřevu proudu vzduchu ve vzduchotechnických zařízeních. Ohřívače jsou vhodné pro instalaci zákazníkem do kruhového nebo čtyřhranného vzduchového potrubí, na základě odsouhlasených rozměrů zvláště pro vzduchové potrubí na výstupu VVS regulátorů TROX VARYCONTROL. Aby byly splněny hygienické požadavky VDI 6022, musí zákazník zajistit přístup k ohřívači vzduchu k čištění a eventuální desinfekci. Přístup je dán tím, že se mezi regulátorem průtoku a ohřívačem vzduchu instaluje revizní otvor. WT pro TVZ: čtyřhranný ohřívač vzduchu WT pro TVJ a EN: čtyřhranný ohřívač vzduchu WL pro TVR a RN: Kruhový ohřívač vzduchu EL pro TVR a RN: kruhový elektrický ohřívač vzduchu Zásobení energií se provádí teplovodním čerpadlem (WT a WL) nebo elektricky (EL). Montáž vzduchového ohřívače jakož i regulace výkonu a napájecí přípojky si provede zákazník.

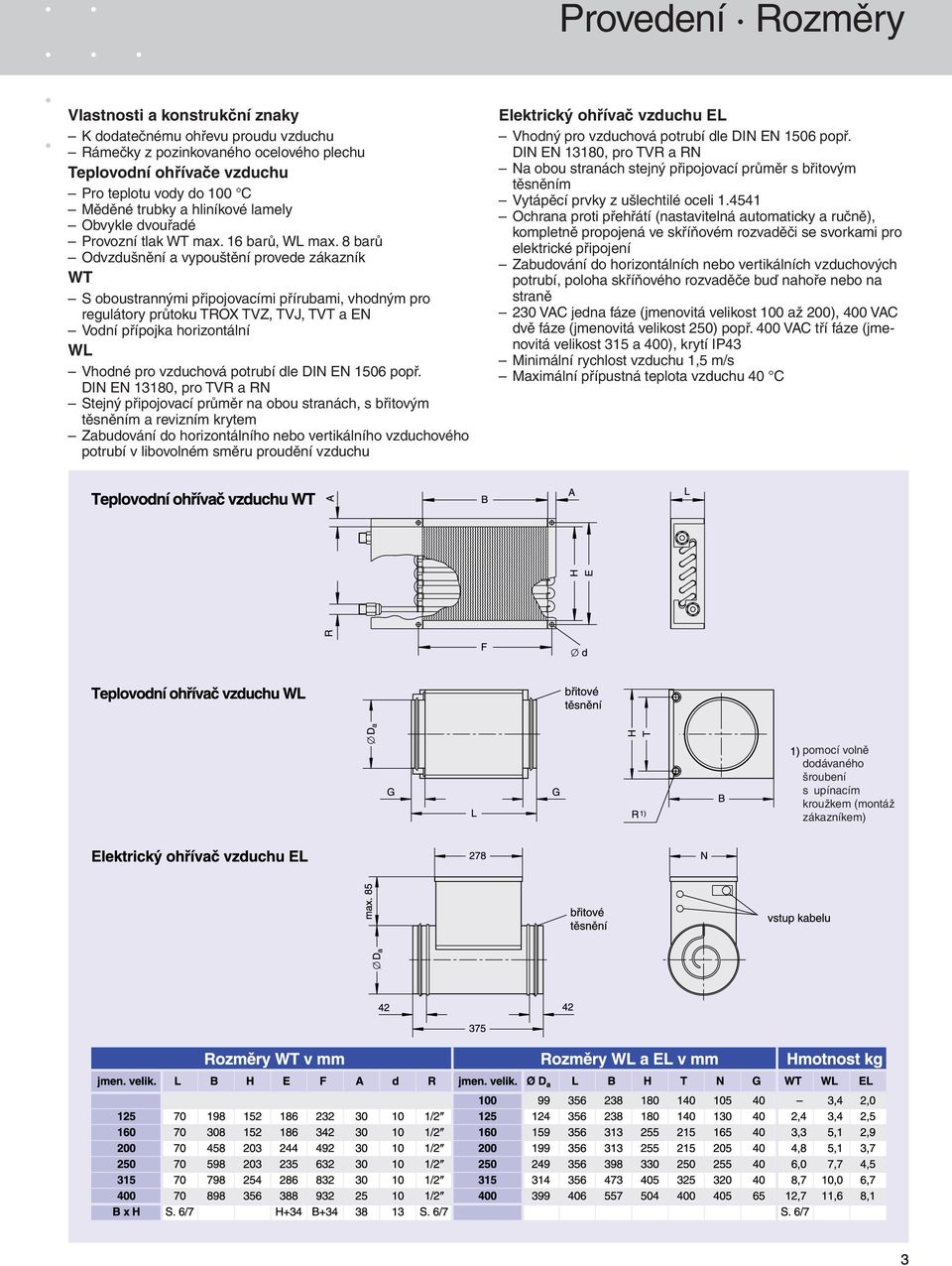

3 Provedení Rozměry Vlastnosti a konstrukční znaky K dodatečnému ohřevu proudu vzduchu Rámečky z pozinkovaného ocelového plechu Teplovodní ohřívače vzduchu Pro teplotu vody do 100 C Měděné trubky a hliníkové lamely Obvykle dvouřadé Provozní tlak WT max. 16 barů, WL max. 8 barů Odvzdušnění a vypouštění provede zákazník WT S oboustrannými připojovacími přírubami, vhodným pro regulátory průtoku TROX TVZ, TVJ, TVT a EN Vodní přípojka horizontální WL Vhodné pro vzduchová potrubí dle DIN EN 1506 popř. DIN EN 13180, pro TVR a RN Stejný připojovací průměr na obou stranách, s břitovým těsněním a revizním krytem Zabudování do horizontálního nebo vertikálního vzduchového potrubí v libovolném směru proudění vzduchu Elektrický ohřívač vzduchu EL Vhodný pro vzduchová potrubí dle DIN EN 1506 popř. DIN EN 13180, pro TVR a RN Na obou stranách stejný připojovací průměr s břitovým těsněním Vytápěcí prvky z ušlechtilé oceli Ochrana proti přehřátí (nastavitelná automaticky a ručně), kompletně propojená ve skříňovém rozvaděči se svorkami pro elektrické připojení Zabudování do horizontálních nebo vertikálních vzduchových potrubí, poloha skříňového rozvaděče buď nahoře nebo na straně 230 VAC jedna fáze (jmenovitá velikost 100 až 200), 400 VAC dvě fáze (jmenovitá velikost 250) popř. 400 VAC tří fáze (jmenovitá velikost 315 a 400), krytí IP43 Minimální rychlost vzduchu 1,5 m/s Maximální přípustná teplota vzduchu 40 C pomocí volně dodávaného šroubení s upínacím kroužkem (montáž zákazníkem)

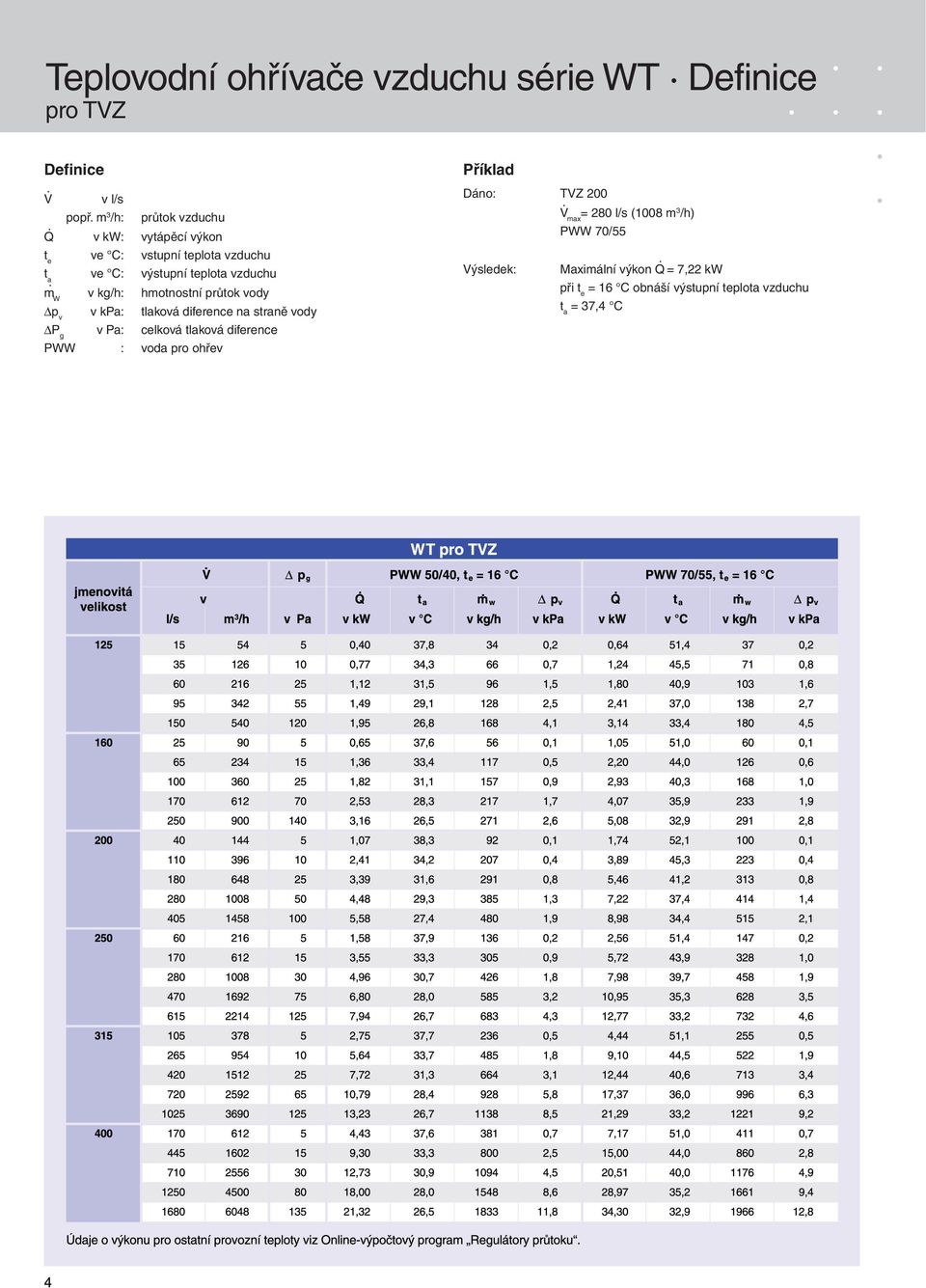

4 Teplovodní ohřívače vzduchu série WT Definice pro TVZ Definice V. v l/s popř. m 3 /h: průtok vzduchu Q. v kw: vytápěcí výkon t e ve C: vstupní teplota vzduchu t a ve C: výstupní teplota vzduchu ṁ W v kg/h: hmotnostní průtok vody p v v kpa: tlaková diference na straně vody P g v Pa: celková tlaková diference PWW : voda pro ohřev Příklad Dáno: TVZ 200 V. = 280 l/s (1008 max m3 /h) PWW 70/55 Výsledek: Maximální výkon Q. = 7,22 kw při t e = 16 C obnáší výstupní teplota vzduchu t a = 37,4 C

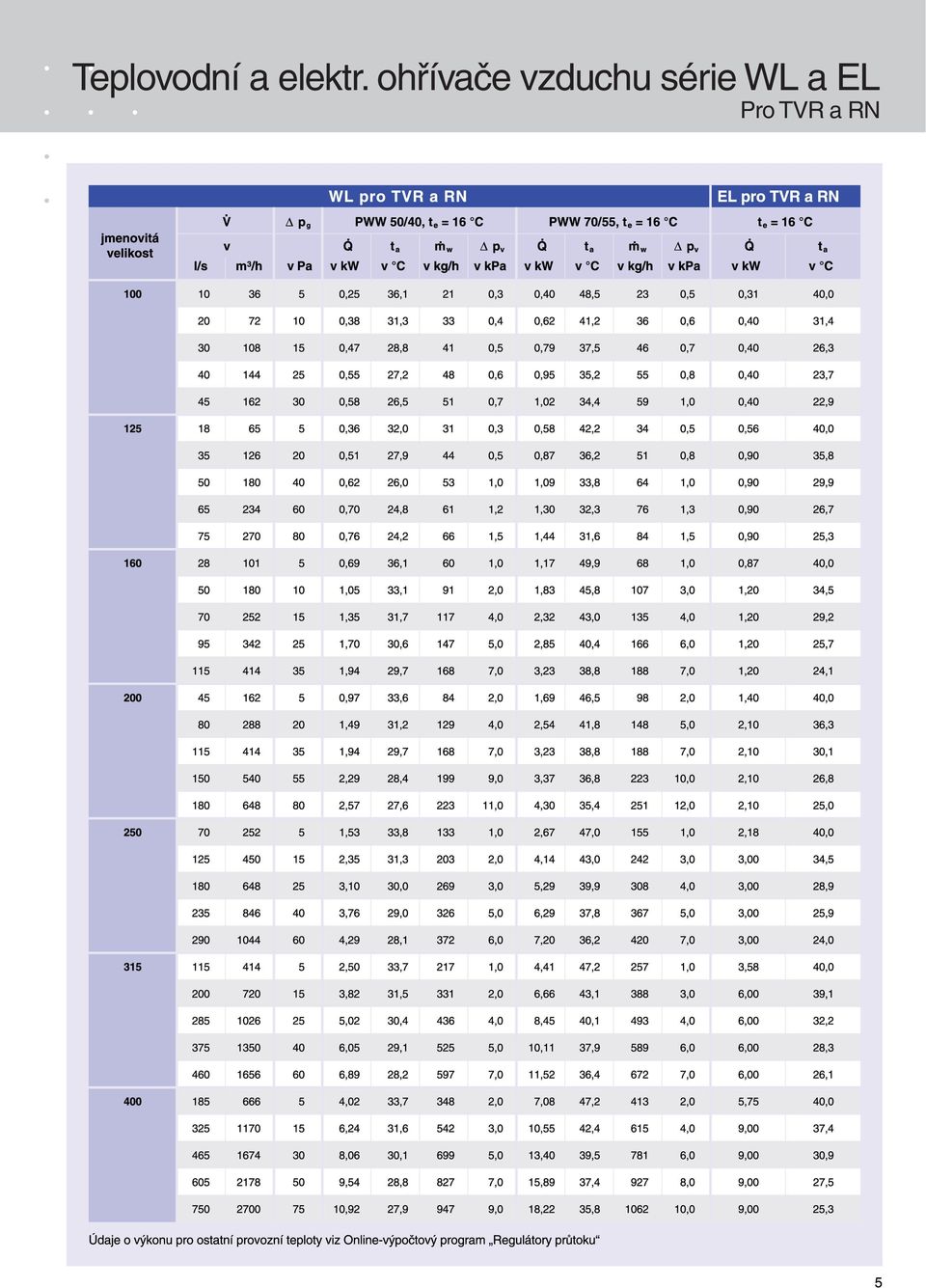

5 Rozměry Hmotnosti Teplovodní a elektr. ohřívače vzduchu série WL a EL Pro TVR a RN

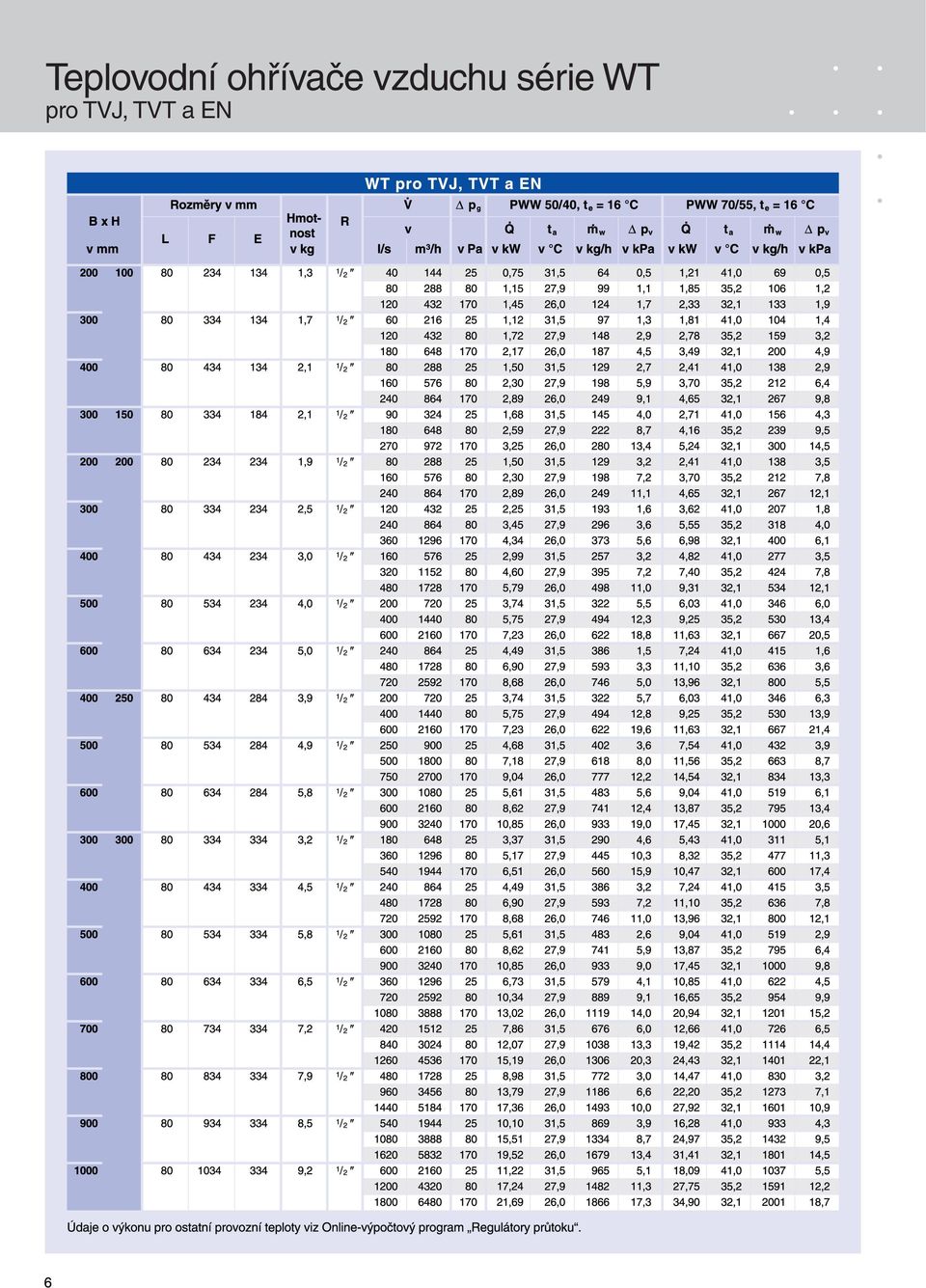

6 Teplovodní ohřívače vzduchu série WT pro TVJ, TVT a EN

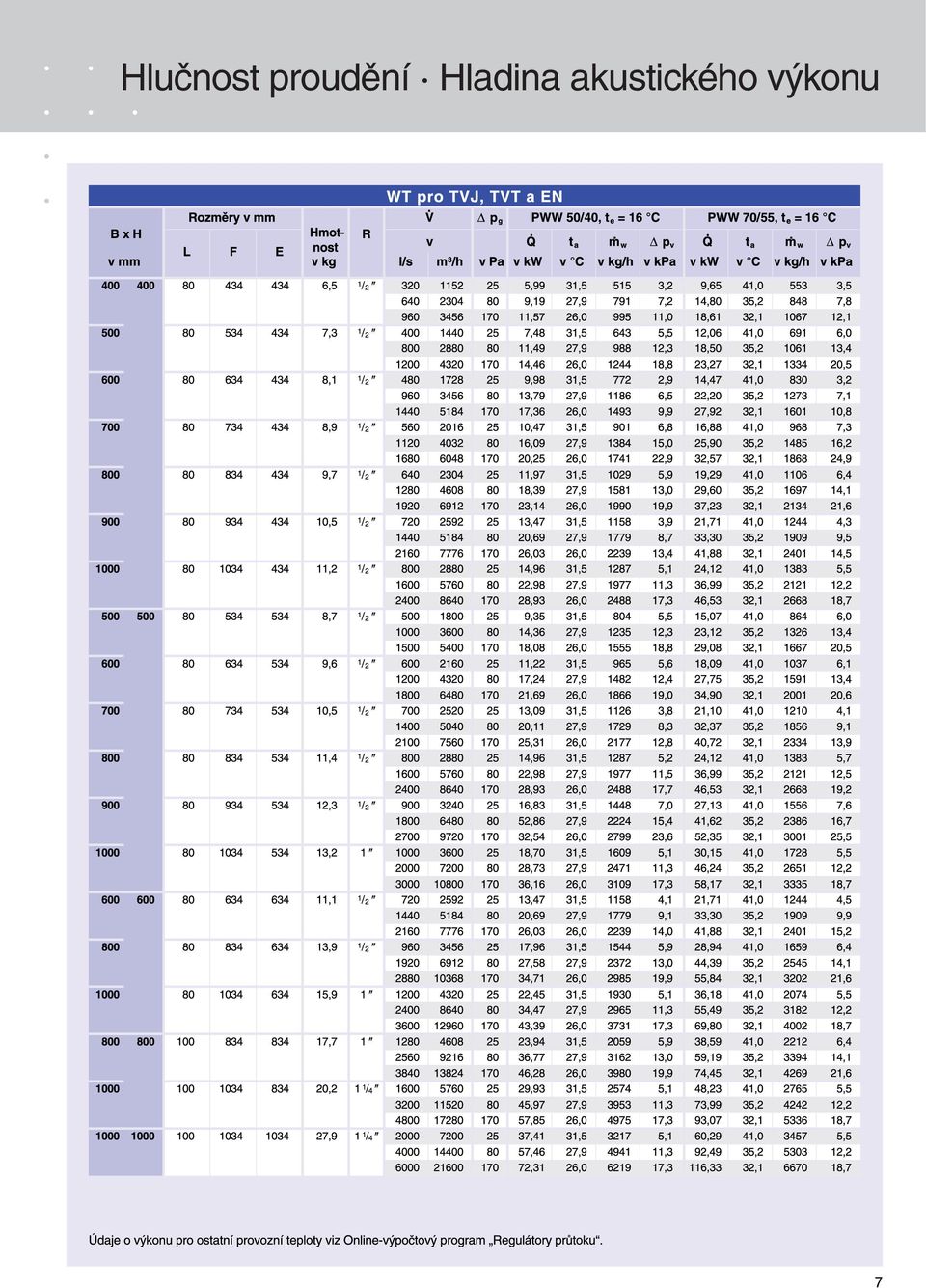

7 Hlučnost proudění Hladina akustického výkonu

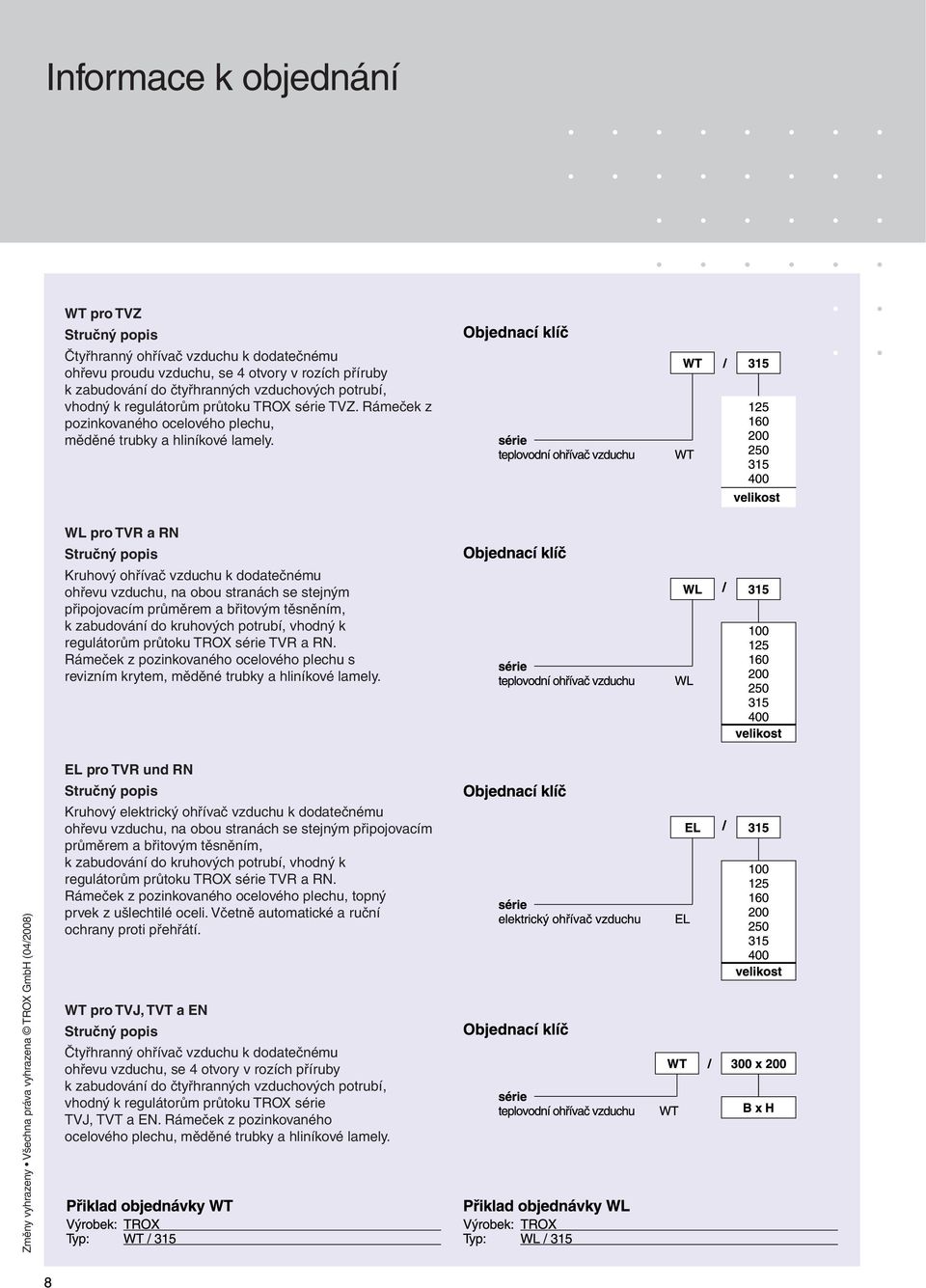

8 Informace k objednání WT pro TVZ Stručný popis Čtyřhranný ohřívač vzduchu k dodatečnému ohřevu proudu vzduchu, se 4 otvory v rozích příruby k zabudování do čtyřhranných vzduchových potrubí, vhodný k regulátorům průtoku TROX série TVZ. Rámeček z pozinkovaného ocelového plechu, měděné trubky a hliníkové lamely. WL pro TVR a RN Stručný popis Kruhový ohřívač vzduchu k dodatečnému ohřevu vzduchu, na obou stranách se stejným připojovacím průměrem a břitovým těsněním, k zabudování do kruhových potrubí, vhodný k regulátorům průtoku TROX série TVR a RN. Rámeček z pozinkovaného ocelového plechu s revizním krytem, měděné trubky a hliníkové lamely. Změny vyhrazeny Všechna práva vyhrazena TROX GmbH (04/2008) EL pro TVR und RN Stručný popis Kruhový elektrický ohřívač vzduchu k dodatečnému ohřevu vzduchu, na obou stranách se stejným připojovacím průměrem a břitovým těsněním, k zabudování do kruhových potrubí, vhodný k regulátorům průtoku TROX série TVR a RN. Rámeček z pozinkovaného ocelového plechu, topný prvek z ušlechtilé oceli. Včetně automatické a ruční ochrany proti přehřátí. WT pro TVJ, TVT a EN Stručný popis Čtyřhranný ohřívač vzduchu k dodatečnému ohřevu vzduchu, se 4 otvory v rozích příruby k zabudování do čtyřhranných vzduchových potrubí, vhodný k regulátorům průtoku TROX série TVJ, TVT a EN. Rámeček z pozinkovaného ocelového plechu, měděné trubky a hliníkové lamely.
