1 Interface LPG / CNG Bluetooth ProjektTECH Instrukce k instalaci a konfiguraci zařízení v1.0 cz U rozhraní bluetooth není instalace ovladače potřebná. (párovací kód: 1234) 1. Požadavky na hardware : - PC s funkcí bluetooth, nebo s USB bluetooth adaptérem - Operační systém Microsoft Windows (všechny verze), Mac, Linux - Žádné externí napájení není nutné - interface je napájen z diagnostické zásuvky LPG jednotky. Poznámka: Je doporučeno zakázat / pozastavit všechny antivirové programy a firewally během instalace a používání rozhraní 2. Led dioda indikuje stav - Bliká : připraven pro spárování - Svítí : spárován, připojen 3. Jak nainstalovat (na základě systému Windows 7) - je jednou z možných cest popsaný průběh akce je podobný jako u jiných operačních systémů (XP a Vista - v podstatě stejné) - připojte zařízení k jednotce LPG, kontrolní led dioda na bluetooth modulu začne blikat (pokud se tak nestane, zapněte klíček zapalování do pozice rozsvícených kontrolek) - na PC poté přejděte do nabídky Start a zvolte Zařízení a tiskárny jak je znázorněno na (obr. 1) (obr. 1) - v dalším kroku (obr. 2), klikněte na odkaz Přidat zařízení a zobrazí se nám okno podobné tomu na obr. 3

napájen z diagnostické zásuvky LPG jednotky. Poznámka: Je doporučeno zakázat / pozastavit všechny antivirové programy a firewally během instalace a používání rozhraní 2.

2 (obr. 2) (obr. 3) - zařízení s názvem LPG Bluetooth je rozpoznáno, ale dosud nebylo nainstalováno správně - aby bylo možné pokračovat v instalaci, klepnutím myši označte zařízení a klepněte na tlačítko Další tak jak je znázorněno na (obr. 3) bod 2. - v dalším okně (obr. 4) vyberte možnost Zadat párovací kód zařízení, a otevře se okno jako na (obr. 5)

správně - aby bylo možné pokračovat v instalaci, klepnutím myši označte zařízení a

3 (obr. 4) (obr. 5) - budete vyzváni k zadání párovacího kódu ( kód : 1234 ), zadáme a opět zvolíme tlačítko Další - nyní již ve stavové liště vidíme jak probíhá instalace zařízení s následným hlášením, Zařízení je připraveno k použití (obr. 6 8) - aby bylo zařízení zcela funkční, musíme mu přiřadit příslušné číslo COM Portu ( doporučení : zvolit COM 1 nebo COM 2 ), toto provedeme podle následujícího postupu

nyní již ve stavové liště vidíme jak probíhá instalace zařízení s následným hlášením, Zařízení je

4 (obr. 6) (obr. 7) (obr. 8) 4. Jak přiřadit zařízeni LPG Bluetooth požadovaný COM Port - znovu zvolte Start, Zařízení a tiskárny, kde již uvidíte nainstalované zařízení LPG Bluetooth - najedeme na zařízení a klikneme na něj pravým tlačítkem myši, zobrazí se rozevírací menu tak jako na (obr. 9), kde zvolíme možnost Vlastnosti (obr. 9) - nyní se nám otevřelo okno s vlastnostmi zařízení, kde v záložkách přepneme na záložku Služby (obr.10) (obr. 10)

uvidíte nainstalované zařízení LPG Bluetooth - najedeme na zařízení a klikneme na něj pravým tlačítkem myši,

5 - vidíme, že zařízení komunikuje na COM portu č.7, my potřebujeme COM 1 nebo COM 2 ( číslo COM portu může být odlišné ) - aby bylo možno nastavit odpovídající číslo portu v současné době COM 7, přejděte do Správce zařízení jak je znázorněno, kliknutím pravým tlačítkem myši na ikonu Tento počítač >Vlastnosti (obr. 11) (obr. 11) - v dalším kroku (obr. 12), klikněte na odkaz Správce zařízení a zobrazí se nám okno podobné tomu na (obr. 13), kde vyhledáme a rozklikneme položku Porty (COM a LPT) (obr. 12) (obr. 13)

současné době COM 7, přejděte do Správce zařízení jak je znázorněno, kliknutím pravým tlačítkem myši na ikonu Tento počítač

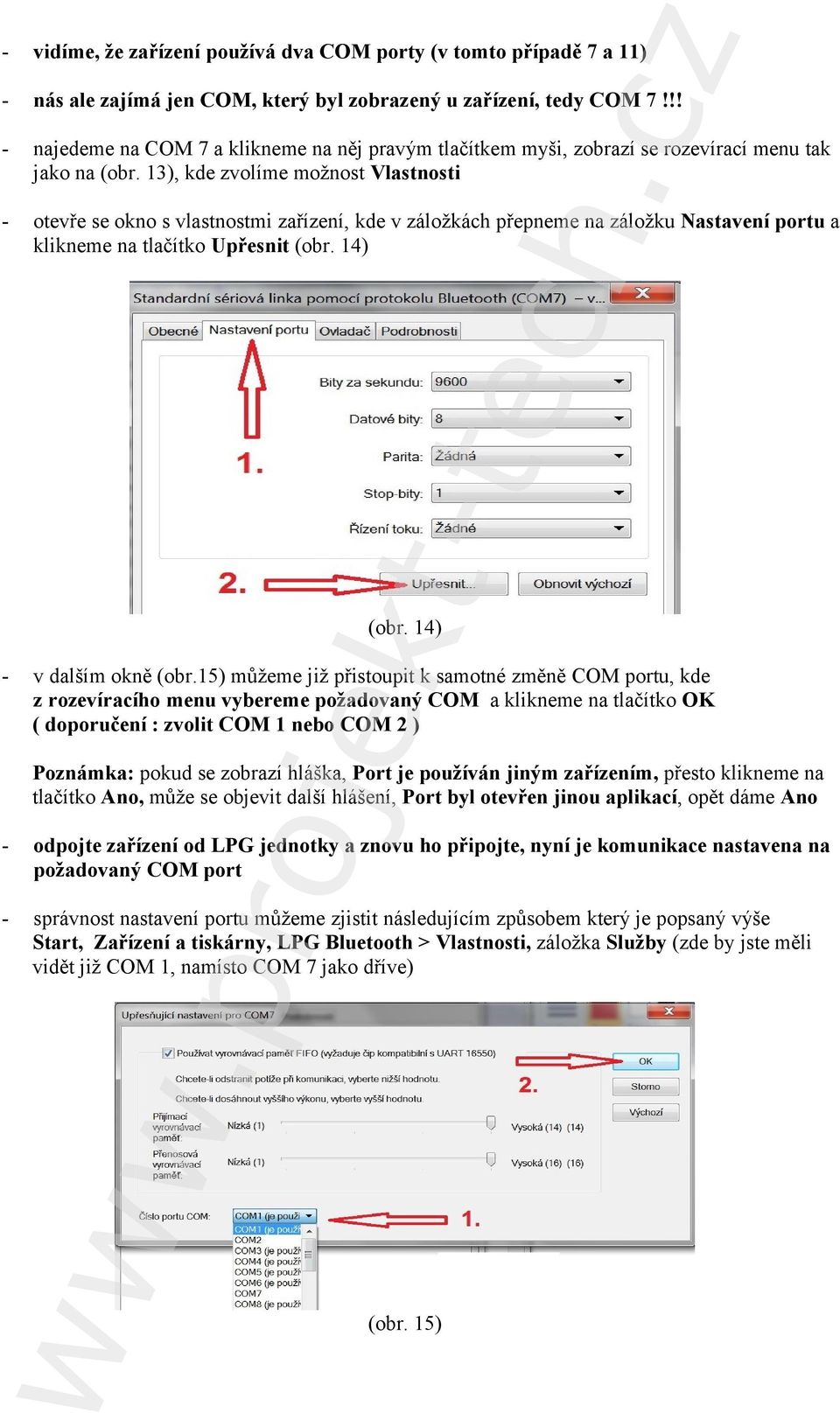

6 - vidíme, že zařízení používá dva COM porty (v tomto případě 7 a 11) - nás ale zajímá jen COM, který byl zobrazený u zařízení, tedy COM 7!!! - najedeme na COM 7 a klikneme na něj pravým tlačítkem myši, zobrazí se rozevírací menu tak jako na (obr. 13), kde zvolíme možnost Vlastnosti - otevře se okno s vlastnostmi zařízení, kde v záložkách přepneme na záložku Nastavení portu a klikneme na tlačítko Upřesnit (obr. 14) (obr. 14) - v dalším okně (obr.15) můžeme již přistoupit k samotné změně COM portu, kde z rozevíracího menu vybereme požadovaný COM a klikneme na tlačítko OK ( doporučení : zvolit COM 1 nebo COM 2 ) Poznámka: pokud se zobrazí hláška, Port je používán jiným zařízením, přesto klikneme na tlačítko Ano, může se objevit další hlášení, Port byl otevřen jinou aplikací, opět dáme Ano - odpojte zařízení od LPG jednotky a znovu ho připojte, nyní je komunikace nastavena na požadovaný COM port - správnost nastavení portu můžeme zjistit následujícím způsobem který je popsaný výše Start, Zařízení a tiskárny, LPG Bluetooth > Vlastnosti, záložka Služby (zde by jste měli vidět již COM 1, namísto COM 7 jako dříve) (obr. 15)

13), kde zvolíme možnost Vlastnosti - otevře se okno s vlastnostmi zařízení, kde v záložkách přepneme na záložku Nastavení portu a klikneme na tlačítko Upřesnit (obr. 14) (obr.

7 ! Zásady pro použití rozhraní a jeho bezpečnost! 1. Pro úpravu SW jednotky se ujistěte, že spojení je kvalitní a nedochází k výpadkům komunikace. (Hrozí poškození SW jednotky) 2. Rozhraní Bluetooth se nesmí dotýkat vysokonapěťových kabelů, umístěte co nejdále od nich. (Toto minimalizuje případné rušení a zajistí správnou komunikaci) 3. Diagnostika vozidel by měla být prováděna pouze kvalifikovanými osobami 4. Rozhraní je určeno pro použití v interiéru při teplotě 0-40 C (skladování -40 až 70 C) 5. Před použitím a zkontrolujte, jestli nejsou kabely rozhraní a elektrického systému vozidla nějak poškozeny - pokud došlo k poškození není možné rozhraní použít a provést diagnostiku. 6. Rozhraní připojujte do diagnostické zásuvky vozidla vždy při vypnutém zapalování.

Diagnostika vozidel by měla být prováděna pouze kvalifikovanými osobami 4. Rozhraní je určeno pro použití v interiéru při teplotě 0-40 C (skladování -40 až 70 C) 5.
