1 Stručný návod Joker 6 / 8 HD Art.: cs Vydání: 07/2013 Před uvedením do provozu si jej pečlivě přečtěte!

2

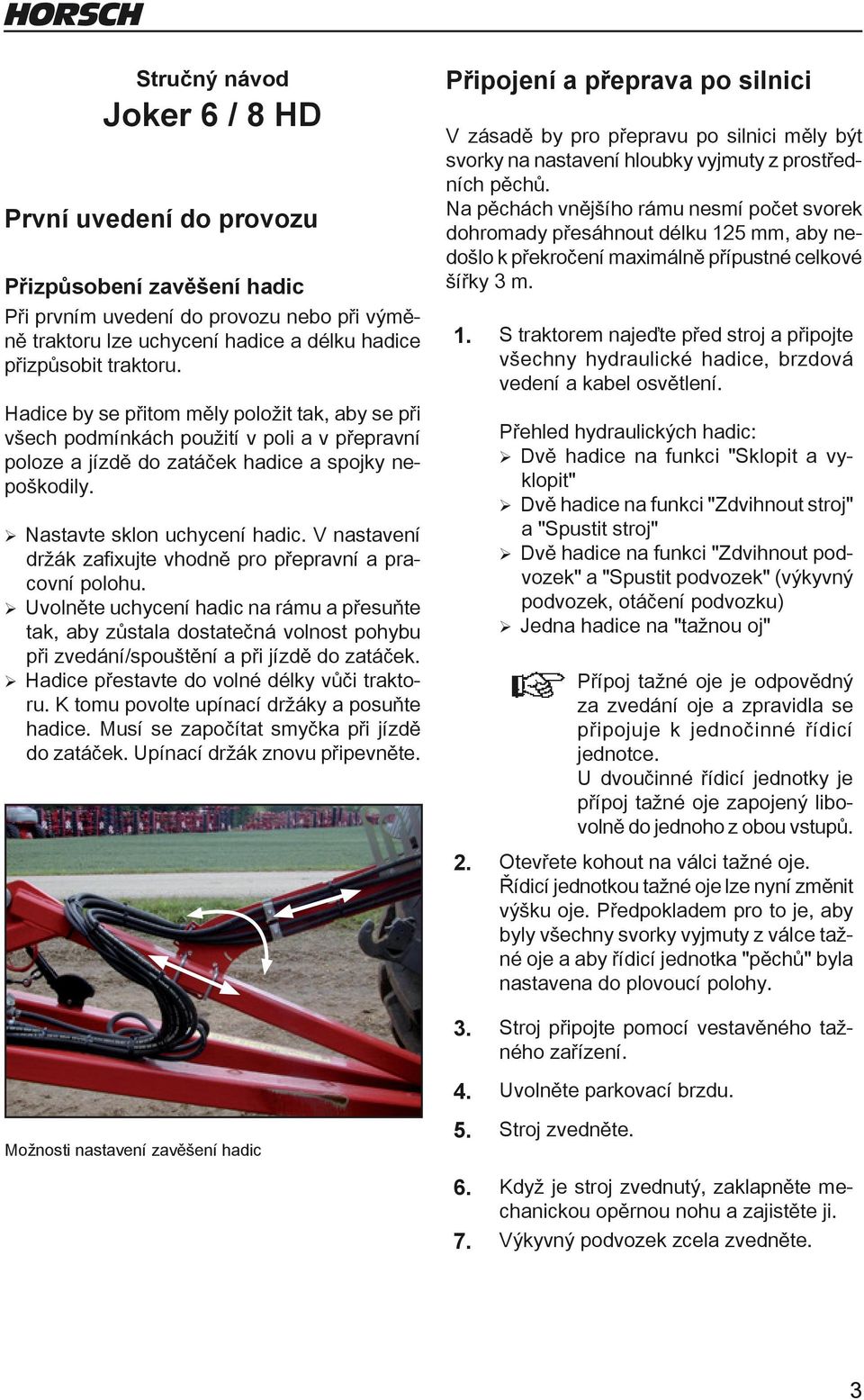

3 Stručný návod Joker 6 / 8 HD První uvedení do provozu Přizpůsobení zavěšení hadic Při prvním uvedení do provozu nebo při výměně traktoru lze uchycení hadice a délku hadice přizpůsobit traktoru. Hadice by se přitom měly položit tak, aby se při všech podmínkách použití v poli a v přepravní poloze a jízdě do zatáček hadice a spojky nepoškodily. ¾ Nastavte sklon uchycení hadic. V nastavení držák zafixujte vhodně pro přepravní a pracovní polohu. ¾ Uvolněte uchycení hadic na rámu a přesuňte tak, aby zůstala dostatečná volnost pohybu při zvedání/spouštění a při jízdě do zatáček. ¾Hadice přestavte do volné délky vůči traktoru. K tomu povolte upínací držáky a posuňte hadice. Musí se započítat smyčka při jízdě do zatáček. Upínací držák znovu připevněte. Připojení a přeprava po silnici V zásadě by pro přepravu po silnici měly být svorky na nastavení hloubky vyjmuty z prostředních pěchů. Na pěchách vnějšího rámu nesmí počet svorek dohromady přesáhnout délku 125 mm, aby nedošlo k překročení maximálně přípustné celkové šířky 3 m. 1. S traktorem najeďte před stroj a připojte všechny hydraulické hadice, brzdová vedení a kabel osvětlení. Přehled hydraulických hadic: ¾ Dvě hadice na funkci "Sklopit a vyklopit" ¾ Dvě hadice na funkci "Zdvihnout stroj" a "Spustit stroj" ¾ Dvě hadice na funkci "Zdvihnout podvozek" a "Spustit podvozek" (výkyvný podvozek, otáčení podvozku) ¾ Jedna hadice na "tažnou oj" Přípoj tažné oje je odpovědný za zvedání oje a zpravidla se připojuje k jednočinné řídicí jednotce. U dvoučinné řídicí jednotky je přípoj tažné oje zapojený libovolně do jednoho z obou vstupů. 2. Otevřete kohout na válci tažné oje. Řídicí jednotkou tažné oje lze nyní změnit výšku oje. Předpokladem pro to je, aby byly všechny svorky vyjmuty z válce tažné oje a aby řídicí jednotka "pěchů" byla nastavena do plovoucí polohy. 3. Stroj připojte pomocí vestavěného tažného zařízení. 4. Uvolněte parkovací brzdu. Možnosti nastavení zavěšení hadic 5. Stroj zvedněte. 6. Když je stroj zvednutý, zaklapněte mechanickou opěrnou nohu a zajistěte ji. 7. Výkyvný podvozek zcela zvedněte. 3

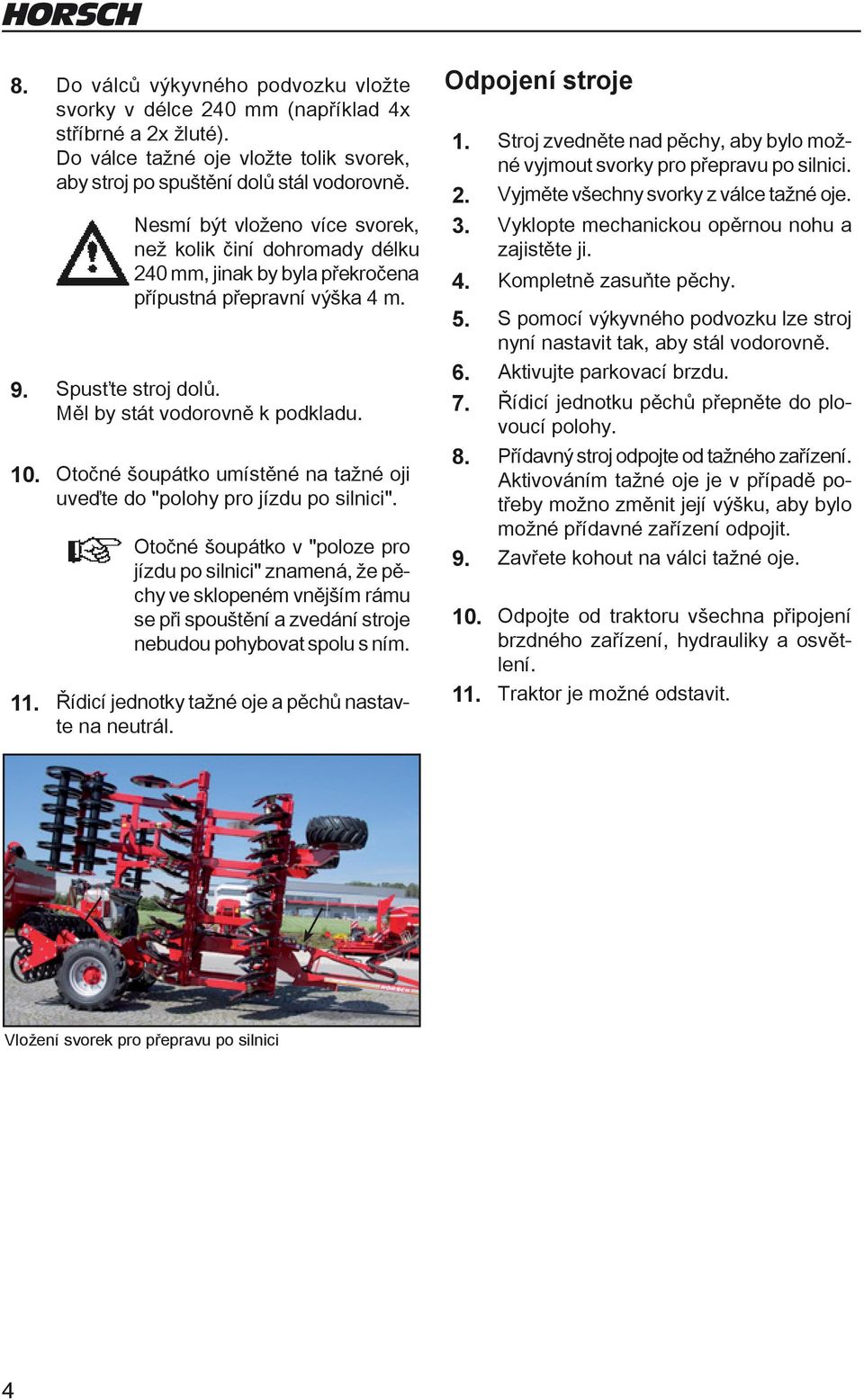

4 8. Do válců výkyvného podvozku vložte svorky v délce 240 mm (například 4x stříbrné a 2x žluté). Do válce tažné oje vložte tolik svorek, aby stroj po spuštění dolů stál vodorovně. Nesmí být vloženo více svorek, než kolik činí dohromady délku 240 mm, jinak by byla překročena přípustná přepravní výška 4 m. 9. Spusťte stroj dolů. Měl by stát vodorovně k podkladu. 10. Otočné šoupátko umístěné na tažné oji uveďte do "polohy pro jízdu po silnici". Otočné šoupátko v "poloze pro jízdu po silnici" znamená, že pěchy ve sklopeném vnějším rámu se při spouštění a zvedání stroje nebudou pohybovat spolu s ním. 11. Řídicí jednotky tažné oje a pěchů nastavte na neutrál. Odpojení stroje 1. Stroj zvedněte nad pěchy, aby bylo možné vyjmout svorky pro přepravu po silnici. 2. Vyjměte všechny svorky z válce tažné oje. 3. Vyklopte mechanickou opěrnou nohu a zajistěte ji. 4. Kompletně zasuňte pěchy. 5. S pomocí výkyvného podvozku lze stroj nyní nastavit tak, aby stál vodorovně. 6. Aktivujte parkovací brzdu. 7. Řídicí jednotku pěchů přepněte do plovoucí polohy. 8. Přídavný stroj odpojte od tažného zařízení. Aktivováním tažné oje je v případě potřeby možno změnit její výšku, aby bylo možné přídavné zařízení odpojit. 9. Zavřete kohout na válci tažné oje. 10. Odpojte od traktoru všechna připojení brzdného zařízení, hydrauliky a osvětlení. 11. Traktor je možné odstavit. Vložení svorek pro přepravu po silnici 4

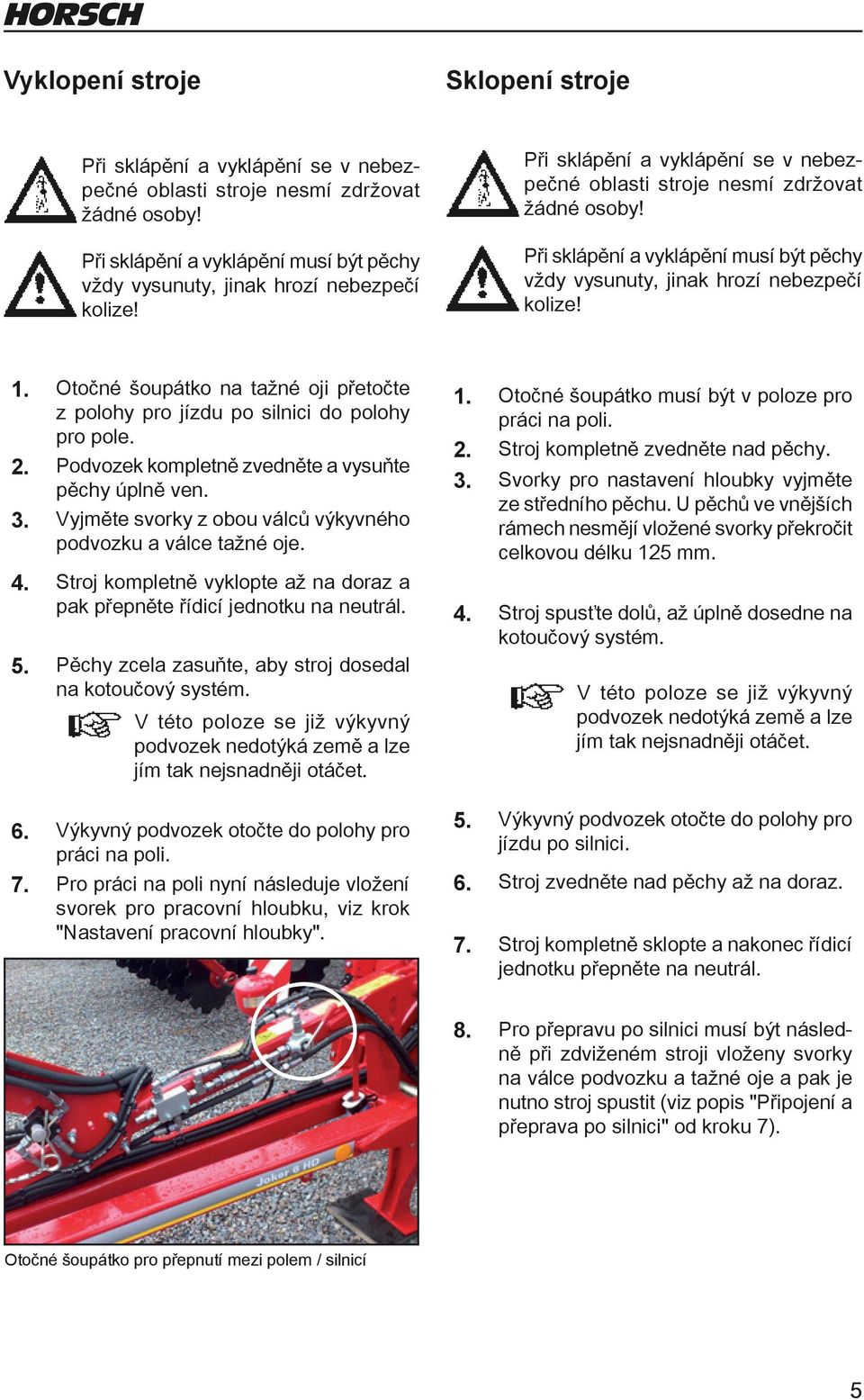

5 Vyklopení stroje Sklopení stroje Při sklápění a vyklápění se v nebezpečné oblasti stroje nesmí zdržovat žádné osoby! Při sklápění a vyklápění musí být pěchy vždy vysunuty, jinak hrozí nebezpečí kolize! Při sklápění a vyklápění se v nebezpečné oblasti stroje nesmí zdržovat žádné osoby! Při sklápění a vyklápění musí být pěchy vždy vysunuty, jinak hrozí nebezpečí kolize! 1. Otočné šoupátko na tažné oji přetočte z polohy pro jízdu po silnici do polohy pro pole. 2. Podvozek kompletně zvedněte a vysuňte pěchy úplně ven. 3. Vyjměte svorky z obou válců výkyvného podvozku a válce tažné oje. 4. Stroj kompletně vyklopte až na doraz a pak přepněte řídicí jednotku na neutrál. 5. Pěchy zcela zasuňte, aby stroj dosedal na kotoučový systém. V této poloze se již výkyvný podvozek nedotýká země a lze jím tak nejsnadněji otáčet. 6. Výkyvný podvozek otočte do polohy pro práci na poli. 7. Pro práci na poli nyní následuje vložení svorek pro pracovní hloubku, viz krok "Nastavení pracovní hloubky". 1. Otočné šoupátko musí být v poloze pro práci na poli. 2. Stroj kompletně zvedněte nad pěchy. 3. Svorky pro nastavení hloubky vyjměte ze středního pěchu. U pěchů ve vnějších rámech nesmějí vložené svorky překročit celkovou délku 125 mm. 4. Stroj spusťte dolů, až úplně dosedne na kotoučový systém. V této poloze se již výkyvný podvozek nedotýká země a lze jím tak nejsnadněji otáčet. 5. Výkyvný podvozek otočte do polohy pro jízdu po silnici. 6. Stroj zvedněte nad pěchy až na doraz. 7. Stroj kompletně sklopte a nakonec řídicí jednotku přepněte na neutrál. 8. Pro přepravu po silnici musí být následně při zdviženém stroji vloženy svorky na válce podvozku a tažné oje a pak je nutno stroj spustit (viz popis "Připojení a přeprava po silnici" od kroku 7). Otočné šoupátko pro přepnutí mezi polem / silnicí 5

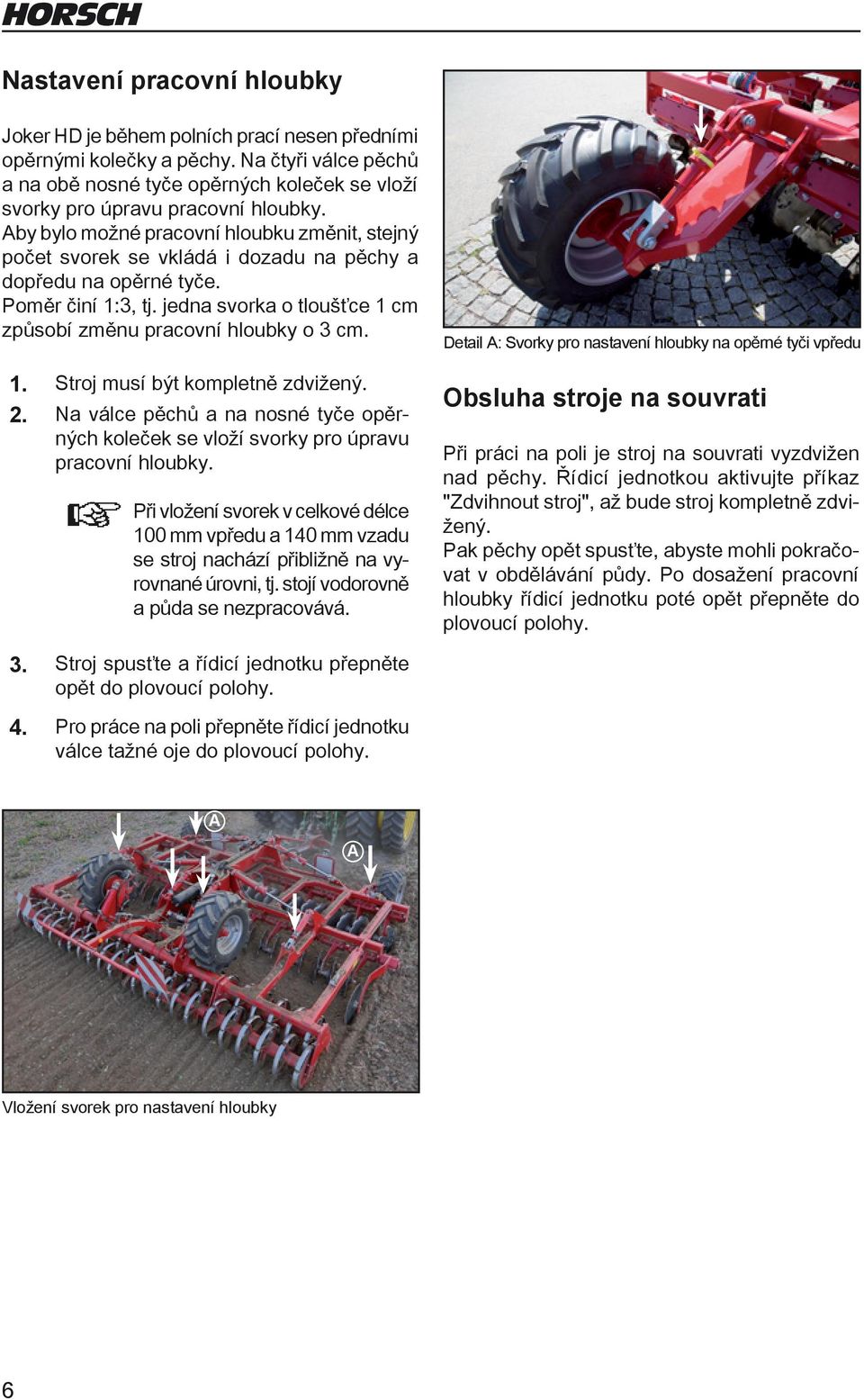

6 Nastavení pracovní hloubky Joker HD je během polních prací nesen předními opěrnými kolečky a pěchy. Na čtyři válce pěchů a na obě nosné tyče opěrných koleček se vloží svorky pro úpravu pracovní hloubky. Aby bylo možné pracovní hloubku změnit, stejný počet svorek se vkládá i dozadu na pěchy a dopředu na opěrné tyče. Poměr činí 1:3, tj. jedna svorka o tloušťce 1 cm způsobí změnu pracovní hloubky o 3 cm. 1. Stroj musí být kompletně zdvižený. 2. Na válce pěchů a na nosné tyče opěrných koleček se vloží svorky pro úpravu pracovní hloubky. Při vložení svorek v celkové délce 100 mm vpředu a 140 mm vzadu se stroj nachází přibližně na vyrovnané úrovni, tj. stojí vodorovně a půda se nezpracovává. Detail A: Svorky pro nastavení hloubky na opěrné tyči vpředu Obsluha stroje na souvrati Při práci na poli je stroj na souvrati vyzdvižen nad pěchy. Řídicí jednotkou aktivujte příkaz "Zdvihnout stroj", až bude stroj kompletně zdvižený. Pak pěchy opět spusťte, abyste mohli pokračovat v obdělávání půdy. Po dosažení pracovní hloubky řídicí jednotku poté opět přepněte do plovoucí polohy. 3. Stroj spusťte a řídicí jednotku přepněte opět do plovoucí polohy. 4. Pro práce na poli přepněte řídicí jednotku válce tažné oje do plovoucí polohy. A A Vložení svorek pro nastavení hloubky 6

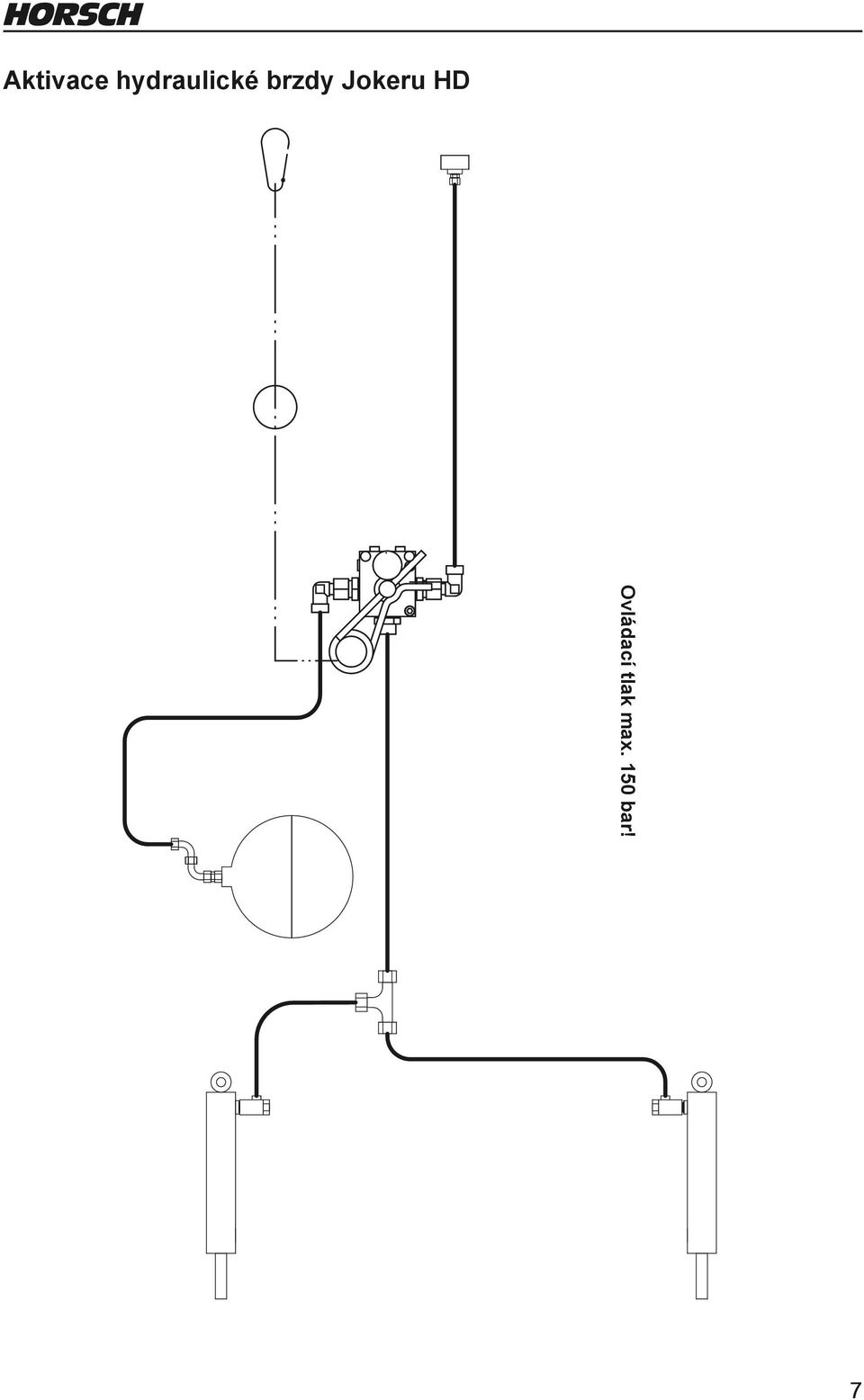

7 Aktivace hydraulické brzdy Jokeru HD Ovládací tlak max. 150 bar! 7

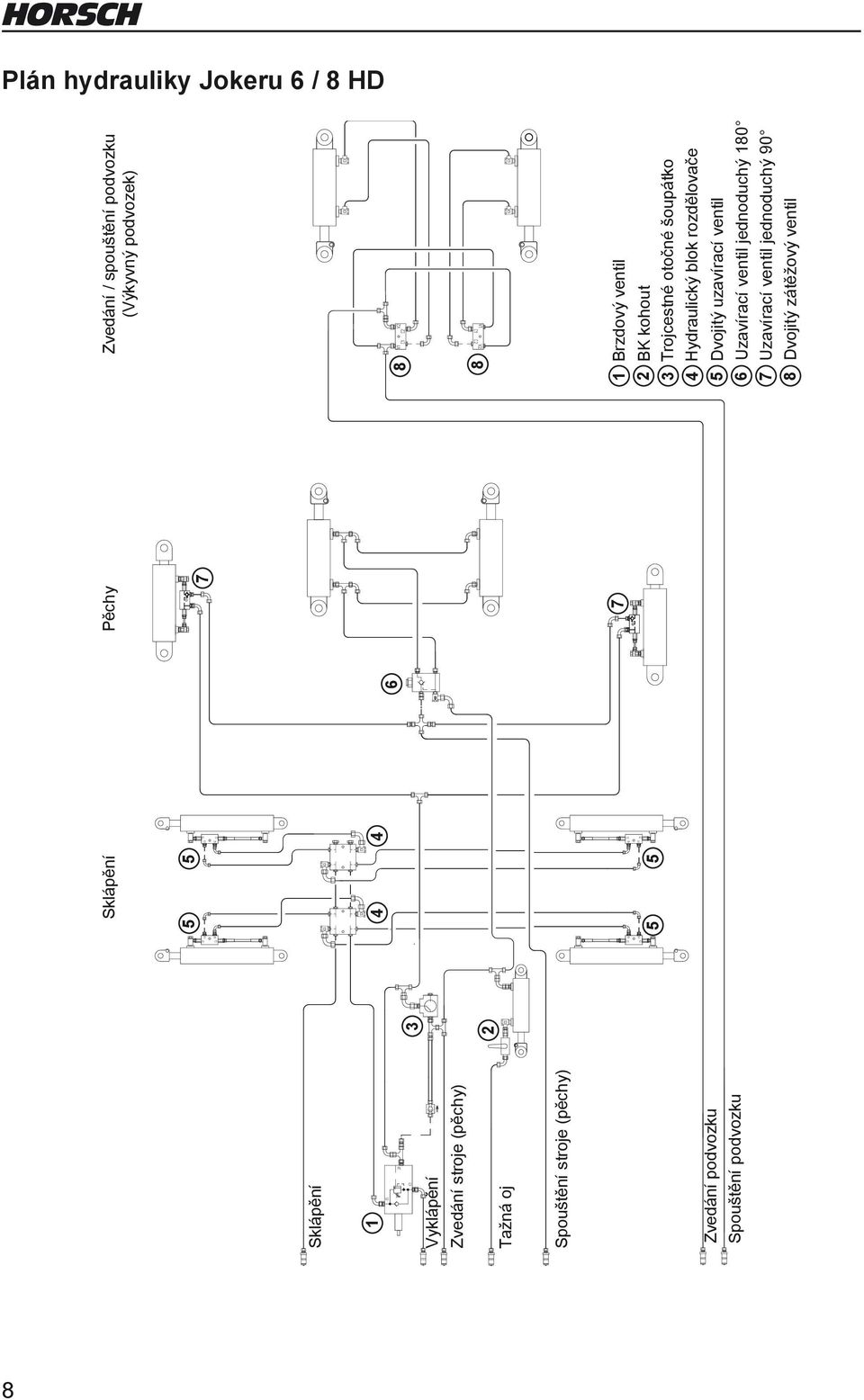

8 Plán hydrauliky Jokeru 6 / 8 HD Sklápění Pěchy Zvedání / spouštění podvozku (Výkyvný podvozek) Brzdový ventil Sklápění BK kohout Trojcestné otočné šoupátko Hydraulický blok rozdělovače Dvojitý uzavírací ventil Uzavírací ventil jednoduchý 180 Uzavírací ventil jednoduchý 90 Dvojitý zátěžový ventil 1 Pil Vyklápění Zvedání stroje (pěchy) Tažná oj Spouštění stroje (pěchy) Zvedání podvozku Spouštění podvozku 8

9 Joker 6/8 HD cs

10 cs HORSCH Maschinen GmbH Sitzenhof 1 - DE Schwandorf Tel.: Fax: info@horsch.com - Internet: Všechny údaje a vyobrazení jsou přibližné a nezávazné. Technické konstrukční změny jsou vyhrazeny.
