MONTÁŽNÍ NÁVOD - sanační sada HELUZ Profi 2

Transkript

1 1 MONTÁŽNÍ NÁVOD - sanační sada HELUZ Profi 2 Nejprve si připravíme tepelnou izolaci: Změříme výšku vrchní části nerezového přechodového dílu HELUZ Profi. Naměřenou hodnotu si vyznačíme na tepelnu izolaci (HIR) a seřízneme ji. Izolaci však nevyřezáváme celou, pouze mírně seřízneme její tloušťku, aby lépe přilnula k přechodovému dílu. Stávající poškozenou nadstřešní část komínu ubouráme do prostoru pod střešní konstrukci až na neporušenou část, očistíme ji od staré malty a navlhčíme. Na místa, kde bude usazen nerezový přechodový díl, naneseme spárovací hmotu (HHS) minimálně ve dvou vrstvách (viz obrázek). 3 4 Třívrstvý nerezový přechodový díl HELUZ Profi vyplněný tepelnou izolací osadíme na ubouranou část komínového tělesa. Přebytečnou spárovací hmotu odstraníme (např. houbičkou). Na ubouraný, očištěný a navlhčený stávající komín okolo přechodového dílu naneseme zednickou lžící dostatečné množství lepicí malty (HLM). Do cihelných komínových tvarovek (HU) vyměříme a vyřízneme otvor pro větrací mřížku (HMV). Ložnou a styčnou plochu cihelných komínových tvarovek navlhčíme. 5 6 Na navlhčenou styčnou (tj. pero a drážku) a ložnou plochu naneseme lepicí maltu. Tvarovky sadíme na ubouranou část komínu a stlačíme k sobě. Tvarovky vodorovně vyrovnáme a přebytečnou maltu (z plochy pod cihelnými tvarovkami a ze spár mezi perem a drážkou) odstraníme. Do drážek (celkem 2) ve vrchní části nerezového přechodového dílu naneseme spárovací hmotu pomocí nanášecího pytlíku. Do spárovací hmoty v obou drážkách umístíme těsnící provazec a necháme 1 den zatvrdnout.

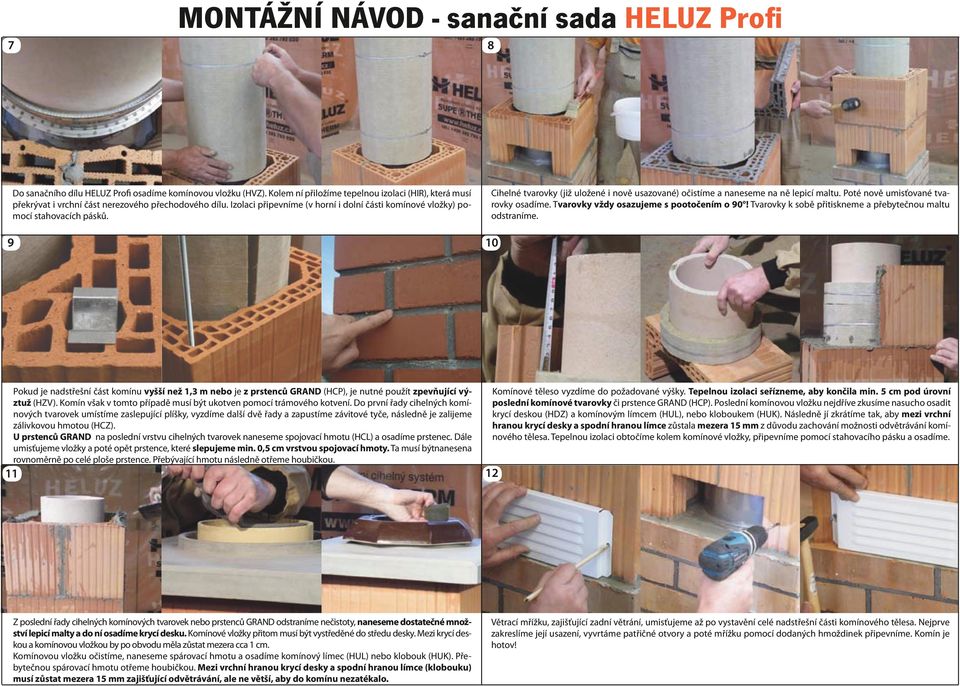

2 7 MONTÁŽNÍ NÁVOD - sanační sada HELUZ Profi 8 9 Do sanačního dílu HELUZ Profi osadíme komínovou vložku (HVZ). Kolem ní přiložíme tepelnou izolaci (HIR), která musí překrývat i vrchní část nerezového přechodového dílu. Izolaci připevníme (v horní i dolní části komínové vložky) pomocí stahovacích pásků. Cihelné tvarovky (již uložené i nově usazované) očistíme a naneseme na ně lepicí maltu. Poté nově umisťované tvarovky osadíme. Tvarovky vždy osazujeme s pootočením o 90! Tvarovky k sobě přitiskneme a přebytečnou maltu odstraníme Pokud je nadstřešní část komínu vyšší než 1,3 m nebo je z prstenců GRAND (HCP), je nutné použít zpevňující výztuž (HZV). Komín však v tomto případě musí být ukotven pomocí trámového kotvení. Do první řady cihelných komínových tvarovek umístíme zaslepující plíšky, vyzdíme další dvě řady a zapustíme závitové tyče, následně je zalijeme zálivkovou hmotou (HCZ). U prstenců GRAND na poslední vrstvu cihelných tvarovek naneseme spojovací hmotu (HCL) a osadíme prstenec. Dále umisťujeme vložky a poté opět prstence, které slepujeme min. 0,5 cm vrstvou spojovací hmoty. Ta musí býtnanesena rovnoměrně po celé ploše prstence. Přebývající hmotu následně otřeme houbičkou Komínové těleso vyzdíme do požadované výšky. Tepelnou izolaci seřízneme, aby končila min. 5 cm pod úrovní poslední komínové tvarovky či prstence GRAND (HCP). Poslední komínovou vložku nejdříve zkusíme nasucho osadit krycí deskou (HDZ) a komínovým límcem (HUL), nebo kloboukem (HUK). Následně jí zkrátíme tak, aby mezi vrchní hranou krycí desky a spodní hranou límce zůstala mezera 15 mm z důvodu zachování možnosti odvětrávání komínového tělesa. Tepelnou izolaci obtočíme kolem komínové vložky, připevníme pomocí stahovacího pásku a osadíme. Z poslední řady cihelných komínových tvarovek nebo prstenců GRAND odstraníme nečistoty, naneseme dostatečné množství lepicí malty a do ní osadíme krycí desku. Komínové vložky přitom musí být vystředěné do středu desky. Mezi krycí deskou a komínovou vložkou by po obvodu měla zůstat mezera cca 1 cm. Komínovou vložku očistíme, naneseme spárovací hmotu a osadíme komínový límec (HUL) nebo klobouk (HUK). Přebytečnou spárovací hmotu otřeme houbičkou. Mezi vrchní hranou krycí desky a spodní hranou límce (klobouku) musí zůstat mezera 15 mm zajišťující odvětrávání, ale ne větší, aby do komínu nezatékalo. Větrací mřížku, zajišťující zadní větrání, umisťujeme až po vystavění celé nadstřešní části komínového tělesa. Nejprve zakreslíme její usazení, vyvrtáme patřičné otvory a poté mřížku pomocí dodaných hmoždinek připevníme. Komín je hotov!

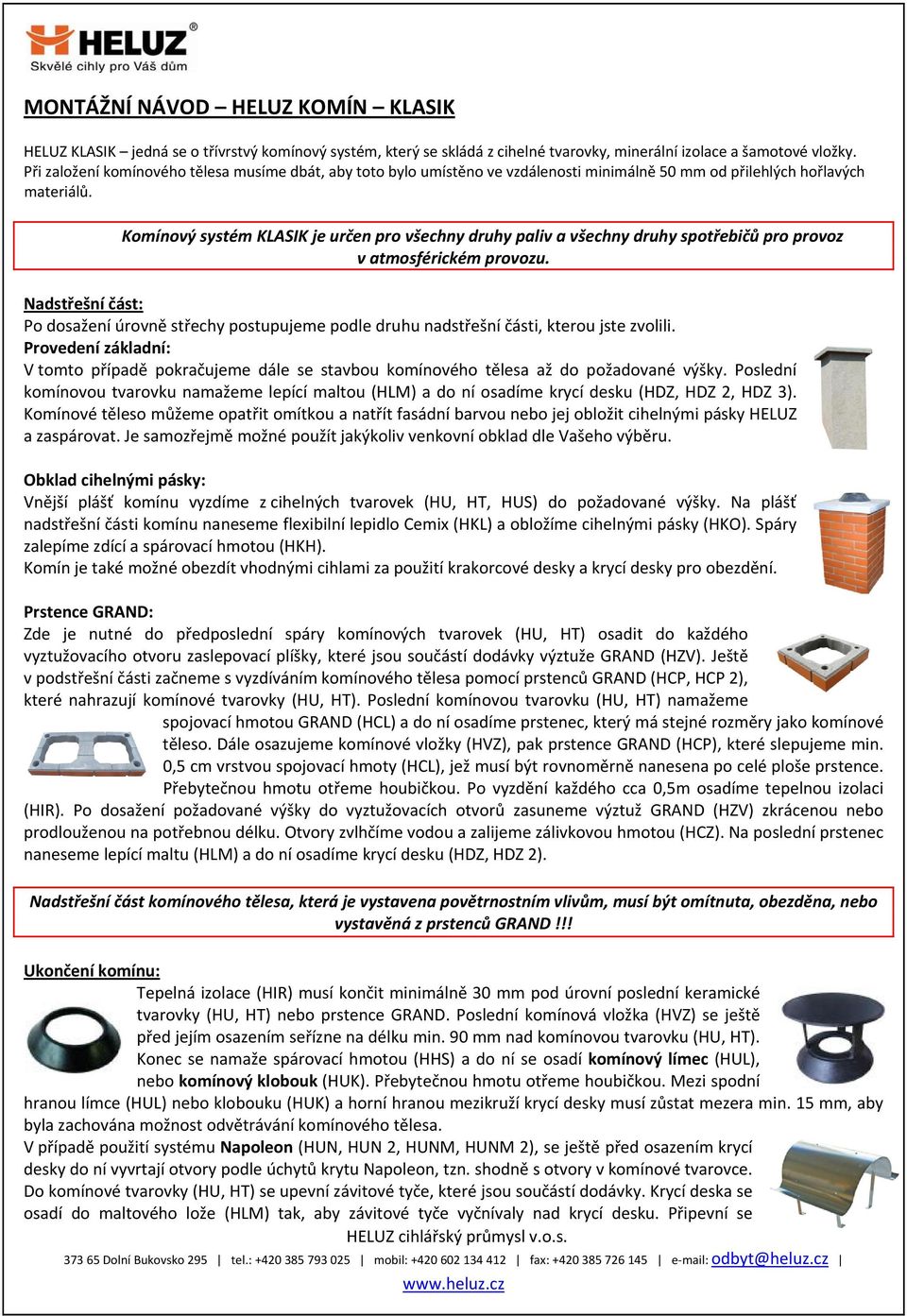

3 MONTÁŽNÍ NÁVOD HELUZ KOMÍN KLASIK HELUZ KLASIK jedná se o třívrstvý komínový systém, který se skládá z cihelné tvarovky, minerální izolace a šamotové vložky. Při založení komínového tělesa musíme dbát, aby toto bylo umístěno ve vzdálenosti minimálně 50 mm od přilehlých hořlavých materiálů. Komínový systém KLASIK je určen pro všechny druhy paliv a všechny druhy spotřebičů pro provoz v atmosférickém provozu. Nadstřešní část: Po dosažení úrovně střechy postupujeme podle druhu nadstřešní části, kterou jste zvolili. Provedení základní: V tomto případě pokračujeme dále se stavbou komínového tělesa až do požadované výšky. Poslední komínovou tvarovku namažeme lepící maltou (HLM) a do ní osadíme krycí desku (HDZ, HDZ 2, HDZ 3). Komínové těleso můžeme opatřit omítkou a natřít fasádní barvou nebo jej obložit cihelnými pásky HELUZ a zaspárovat. Je samozřejmě možné použít jakýkoliv venkovní obklad dle Vašeho výběru. Obklad cihelnými pásky: Vnější plášť komínu vyzdíme z cihelných tvarovek (HU, HT, HUS) do požadované výšky. Na plášť nadstřešní části komínu naneseme flexibilní lepidlo Cemix (HKL) a obložíme cihelnými pásky (HKO). Spáry zalepíme zdící a spárovací hmotou (HKH). Komín je také možné obezdít vhodnými cihlami za použití krakorcové desky a krycí desky pro obezdění. Prstence GRAND: Zde je nutné do předposlední spáry komínových tvarovek (HU, HT) osadit do každého vyztužovacího otvoru zaslepovací plíšky, které jsou součástí dodávky výztuže GRAND (HZV). Ještě v podstřešní části začneme s vyzdíváním komínového tělesa pomocí prstenců GRAND (HCP, HCP 2), které nahrazují komínové tvarovky (HU, HT). Poslední komínovou tvarovku (HU, HT) namažeme spojovací hmotou GRAND (HCL) a do ní osadíme prstenec, který má stejné rozměry jako komínové těleso. Dále osazujeme komínové vložky (HVZ), pak prstence GRAND (HCP), které slepujeme min. 0,5 cm vrstvou spojovací hmoty (HCL), jež musí být rovnoměrně nanesena po celé ploše prstence. Přebytečnou hmotu otřeme houbičkou. Po vyzdění každého cca 0,5m osadíme tepelnou izolaci (HIR). Po dosažení požadované výšky do vyztužovacích otvorů zasuneme výztuž GRAND (HZV) zkrácenou nebo prodlouženou na potřebnou délku. Otvory zvlhčíme vodou a zalijeme zálivkovou hmotou (HCZ). Na poslední prstenec naneseme lepící maltu (HLM) a do ní osadíme krycí desku (HDZ, HDZ 2). Nadstřešní část komínového tělesa, která je vystavena povětrnostním vlivům, musí být omítnuta, obezděna, nebo vystavěná z prstenců GRAND!!! Ukončení komínu: Tepelná izolace (HIR) musí končit minimálně 30 mm pod úrovní poslední keramické tvarovky (HU, HT) nebo prstence GRAND. Poslední komínová vložka (HVZ) se ještě před jejím osazením seřízne na délku min. 90 mm nad komínovou tvarovku (HU, HT). Konec se namaže spárovací hmotou (HHS) a do ní se osadí komínový límec (HUL), nebo komínový klobouk (HUK). Přebytečnou hmotu otřeme houbičkou. Mezi spodní hranou límce (HUL) nebo klobouku (HUK) a horní hranou mezikruží krycí desky musí zůstat mezera min. 15 mm, aby byla zachována možnost odvětrávání komínového tělesa. V případě použití systému Napoleon (HUN, HUN 2, HUNM, HUNM 2), se ještě před osazením krycí desky do ní vyvrtají otvory podle úchytů krytu Napoleon, tzn. shodně s otvory v komínové tvarovce. Do komínové tvarovky (HU, HT) se upevní závitové tyče, které jsou součástí dodávky. Krycí deska se osadí do maltového lože (HLM) tak, aby závitové tyče vyčnívaly nad krycí desku. Připevní se HELUZ cihlářský průmysl v.o.s Dolní Bukovsko 295 tel.: mobil: fax: e mail: odbyt@heluz.cz

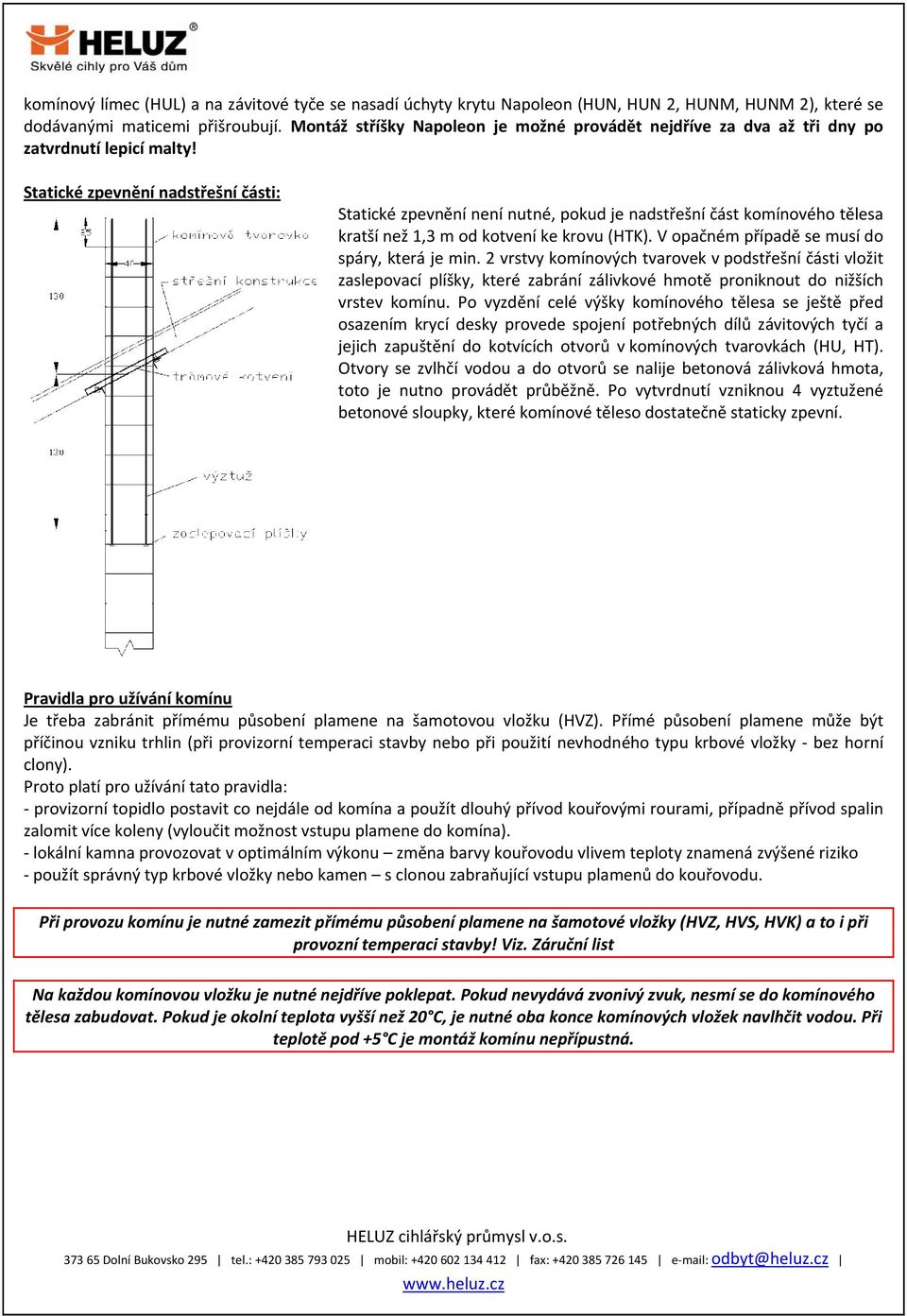

4 komínový límec (HUL) a na závitové tyče se nasadí úchyty krytu Napoleon (HUN, HUN 2, HUNM, HUNM 2), které se dodávanými maticemi přišroubují. Montáž stříšky Napoleon je možné provádět nejdříve za dva až tři dny po zatvrdnutí lepicí malty! Statické zpevnění nadstřešní části: Statické zpevnění není nutné, pokud je nadstřešní část komínového tělesa kratší než 1,3 m od kotvení ke krovu (HTK). V opačném případě se musí do spáry, která je min. 2 vrstvy komínových tvarovek v podstřešní části vložit zaslepovací plíšky, které zabrání zálivkové hmotě proniknout do nižších vrstev komínu. Po vyzdění celé výšky komínového tělesa se ještě před osazením krycí desky provede spojení potřebných dílů závitových tyčí a jejich zapuštění do kotvících otvorů v komínových tvarovkách (HU, HT). Otvory se zvlhčí vodou a do otvorů se nalije betonová zálivková hmota, toto je nutno provádět průběžně. Po vytvrdnutí vzniknou 4 vyztužené betonové sloupky, které komínové těleso dostatečně staticky zpevní. Pravidla pro užívání komínu Je třeba zabránit přímému působení plamene na šamotovou vložku (HVZ). Přímé působení plamene může být příčinou vzniku trhlin (při provizorní temperaci stavby nebo při použití nevhodného typu krbové vložky bez horní clony). Proto platí pro užívání tato pravidla: provizorní topidlo postavit co nejdále od komína a použít dlouhý přívod kouřovými rourami, případně přívod spalin zalomit více koleny (vyloučit možnost vstupu plamene do komína). lokální kamna provozovat v optimálním výkonu změna barvy kouřovodu vlivem teploty znamená zvýšené riziko použít správný typ krbové vložky nebo kamen s clonou zabraňující vstupu plamenů do kouřovodu. Při provozu komínu je nutné zamezit přímému působení plamene na šamotové vložky (HVZ, HVS, HVK) a to i při provozní temperaci stavby! Viz. Záruční list Na každou komínovou vložku je nutné nejdříve poklepat. Pokud nevydává zvonivý zvuk, nesmí se do komínového tělesa zabudovat. Pokud je okolní teplota vyšší než 20 C, je nutné oba konce komínových vložek navlhčit vodou. Při teplotě pod +5 C je montáž komínu nepřípustná. HELUZ cihlářský průmysl v.o.s Dolní Bukovsko 295 tel.: mobil: fax: e mail: odbyt@heluz.cz

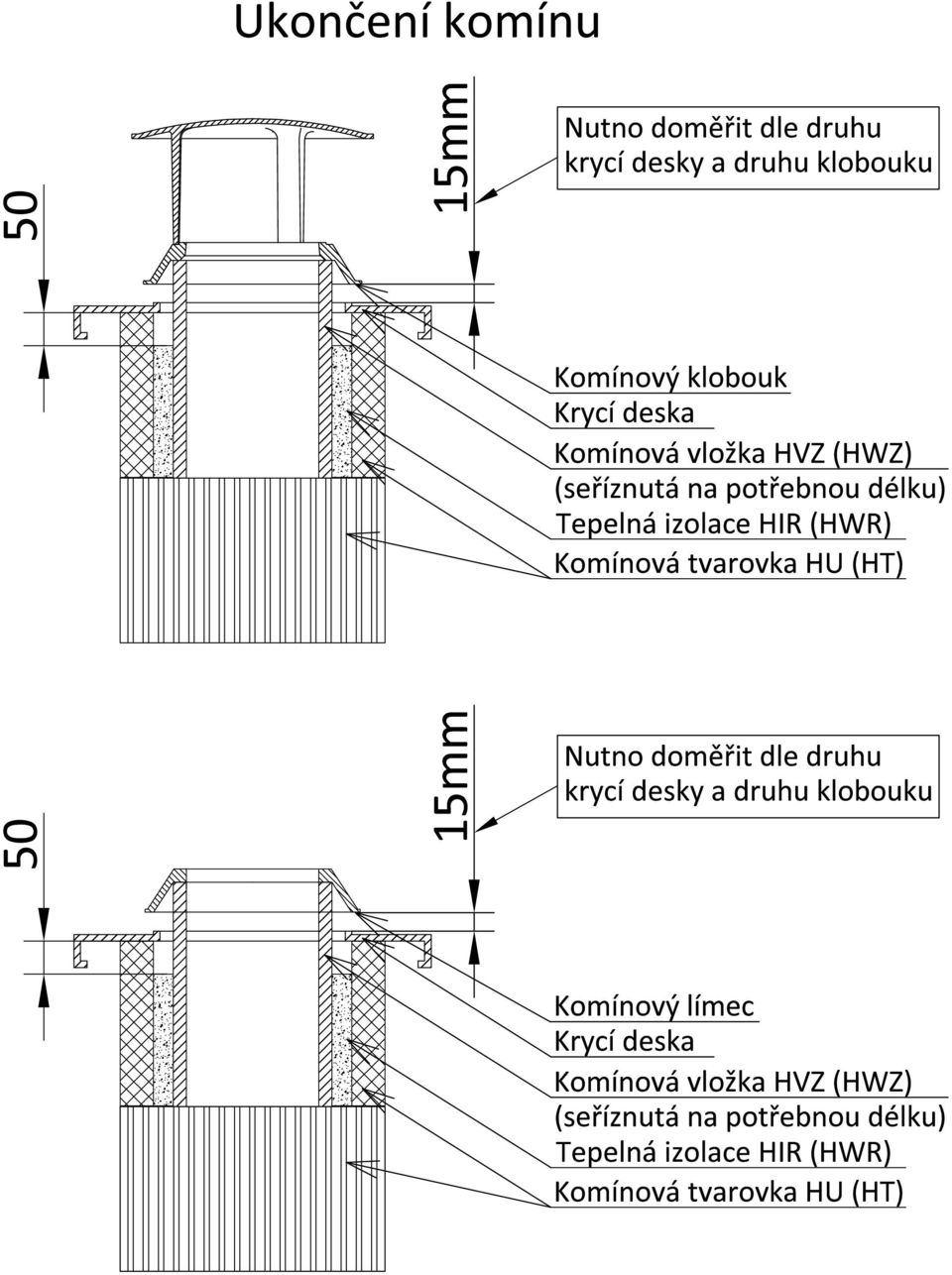

5
