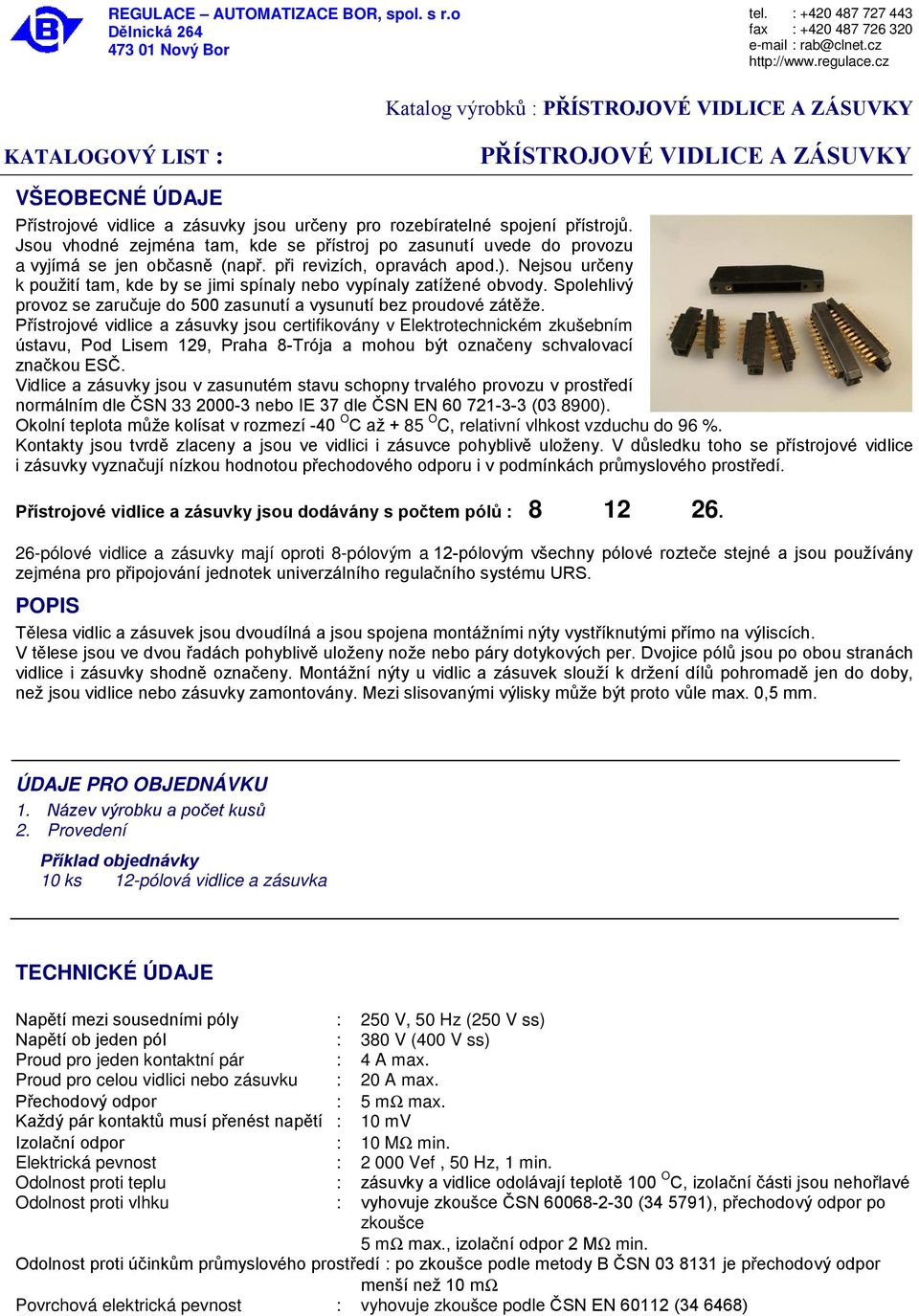

1 REGULACE AUTOMATIZACE BOR, spol. s r.o Dělnická Nový Bor tel. : fax : rab@clnet.cz Katalog výrobků : PŘÍSTROJOVÉ VIDLICE A ZÁSUVKY KATALOGOVÝ LIST : PŘÍSTROJOVÉ VIDLICE A ZÁSUVKY VŠEOBECNÉ ÚDAJE Přístrojové vidlice a zásuvky jsou určeny pro rozebíratelné spojení přístrojů. Jsou vhodné zejména tam, kde se přístroj po zasunutí uvede do provozu a vyjímá se jen občasně (např. při revizích, opravách apod.). Nejsou určeny k použití tam, kde by se jimi spínaly nebo vypínaly zatížené obvody. Spolehlivý provoz se zaručuje do 500 zasunutí a vysunutí bez proudové zátěže. Přístrojové vidlice a zásuvky jsou certifikovány v Elektrotechnickém zkušebním ústavu, Pod Lisem 129, Praha 8-Trója a mohou být označeny schvalovací značkou ESČ. Vidlice a zásuvky jsou v zasunutém stavu schopny trvalého provozu v prostředí normálním dle ČSN nebo IE 37 dle ČSN EN ( ). Okolní teplota může kolísat v rozmezí -40 O C až + 85 O C, relativní vlhkost vzduchu do 96 %. Kontakty jsou tvrdě zlaceny a jsou ve vidlici i zásuvce pohyblivě uloženy. V důsledku toho se přístrojové vidlice i zásuvky vyznačují nízkou hodnotou přechodového odporu i v podmínkách průmyslového prostředí. Přístrojové vidlice a zásuvky jsou dodávány s počtem pólů : pólové vidlice a zásuvky mají oproti 8-pólovým a 12-pólovým všechny pólové rozteče stejné a jsou používány zejména pro připojování jednotek univerzálního regulačního systému URS. POPIS Tělesa vidlic a zásuvek jsou dvoudílná a jsou spojena montážními nýty vystříknutými přímo na výliscích. V tělese jsou ve dvou řadách pohyblivě uloženy nože nebo páry dotykových per. Dvojice pólů jsou po obou stranách vidlice i zásuvky shodně označeny. Montážní nýty u vidlic a zásuvek slouží k držení dílů pohromadě jen do doby, než jsou vidlice nebo zásuvky zamontovány. Mezi slisovanými výlisky může být proto vůle max. 0,5 mm. ÚDAJE PRO OBJEDNÁVKU 1. Název výrobku a počet kusů 2. Provedení Příklad objednávky 10 ks 12-pólová vidlice a zásuvka TECHNICKÉ ÚDAJE Napětí mezi sousedními póly : 250 V, 50 Hz (250 V ss) Napětí ob jeden pól : 380 V (400 V ss) Proud pro jeden kontaktní pár : 4 A max. Proud pro celou vidlici nebo zásuvku : 20 A max. Přechodový odpor : 5 mω max. Každý pár kontaktů musí přenést napětí : 10 mv Izolační odpor : 10 MΩ min. Elektrická pevnost : Vef, 50 Hz, 1 min. Odolnost proti teplu : zásuvky a vidlice odolávají teplotě 100 O C, izolační části jsou nehořlavé Odolnost proti vlhku : vyhovuje zkoušce ČSN ( ), přechodový odpor po zkoušce 5 mω max., izolační odpor 2 MΩ min. Odolnost proti účinkům průmyslového prostředí : po zkoušce podle metody B ČSN je přechodový odpor menší než 10 mω Povrchová elektrická pevnost : vyhovuje zkoušce podle ČSN EN ( )

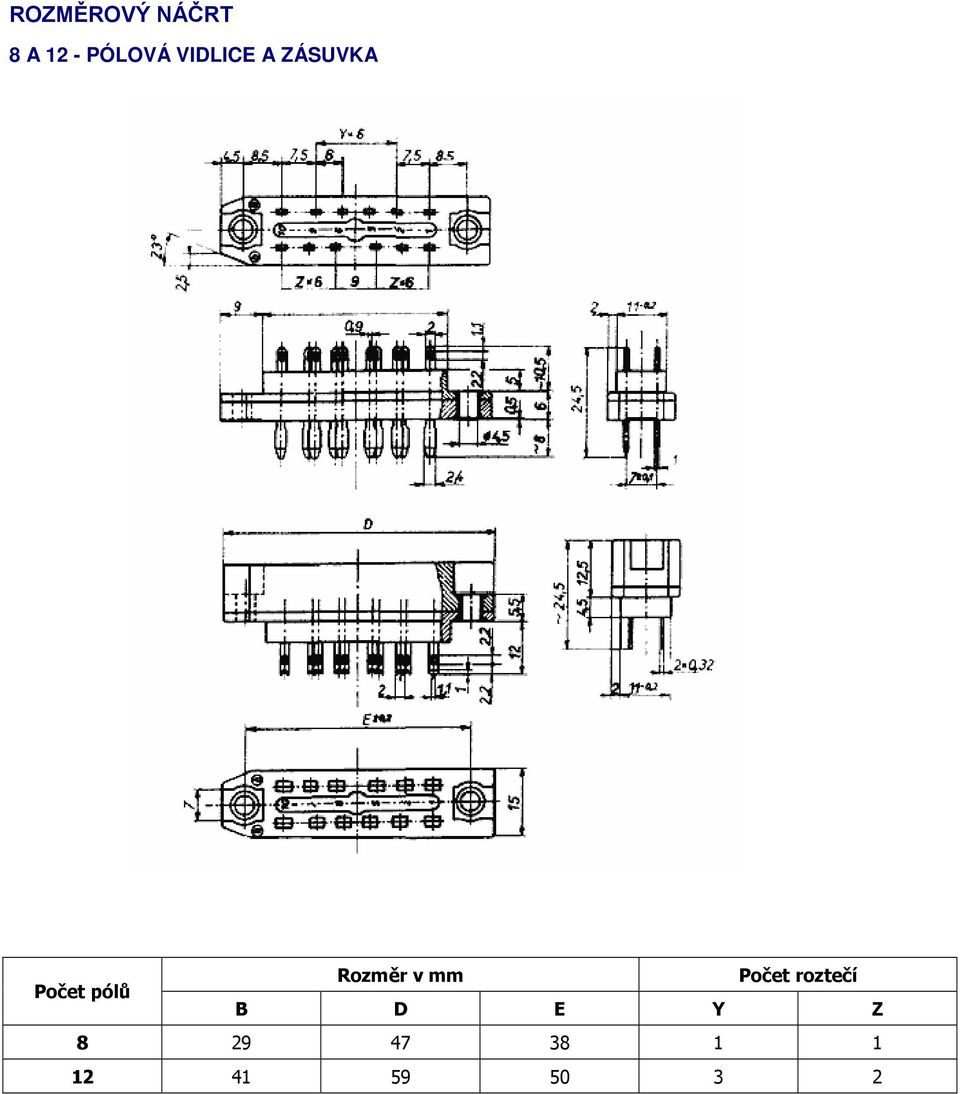

2 ROZMĚROVÝ NÁČRT 8 A 12 - PÓLOVÁ VIDLICE A ZÁSUVKA Rozměr v mm Počet roztečí B D E Y Z

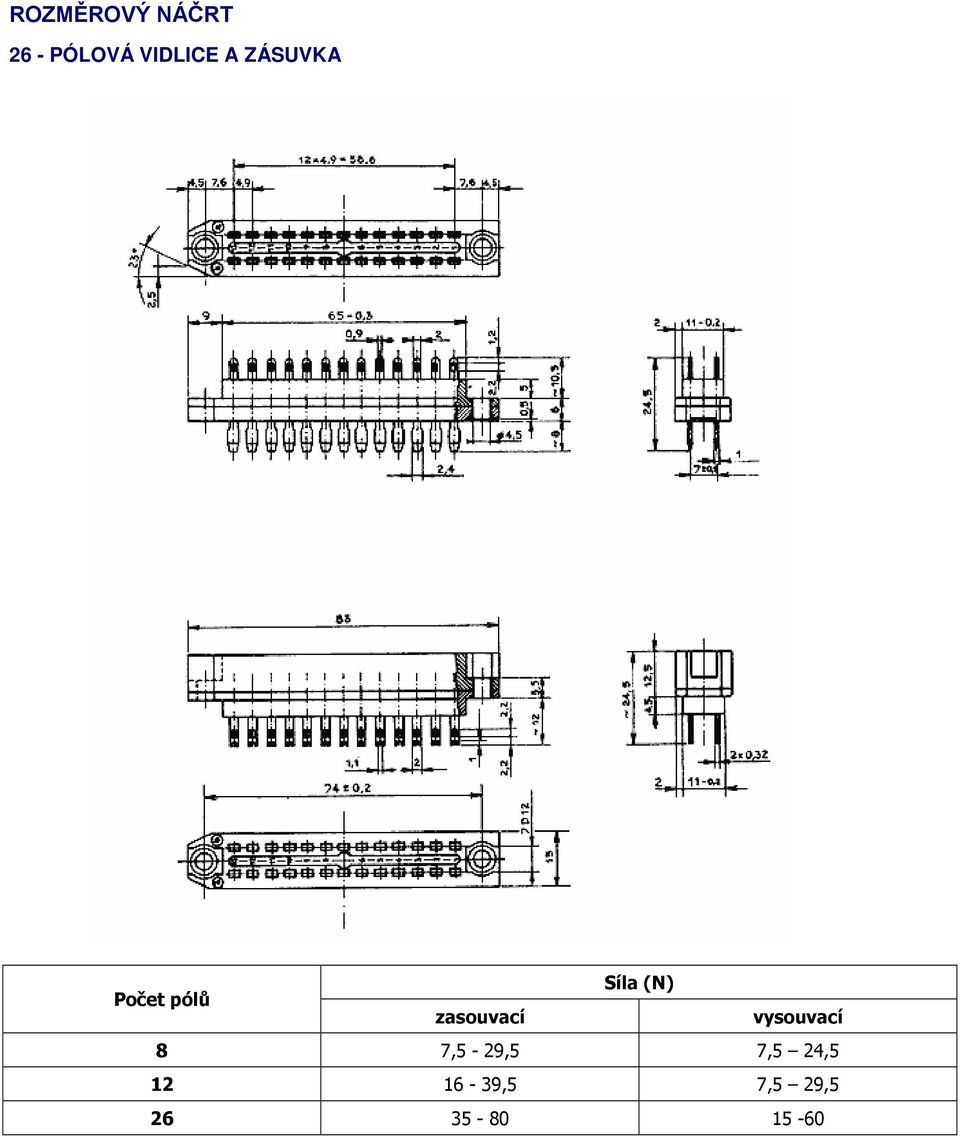

3 ROZMĚROVÝ NÁČRT 26 - PÓLOVÁ VIDLICE A ZÁSUVKA Síla (N) zasouvací vysouvací 8 7,5-29,5 7,5 24, ,5 7,5 29,

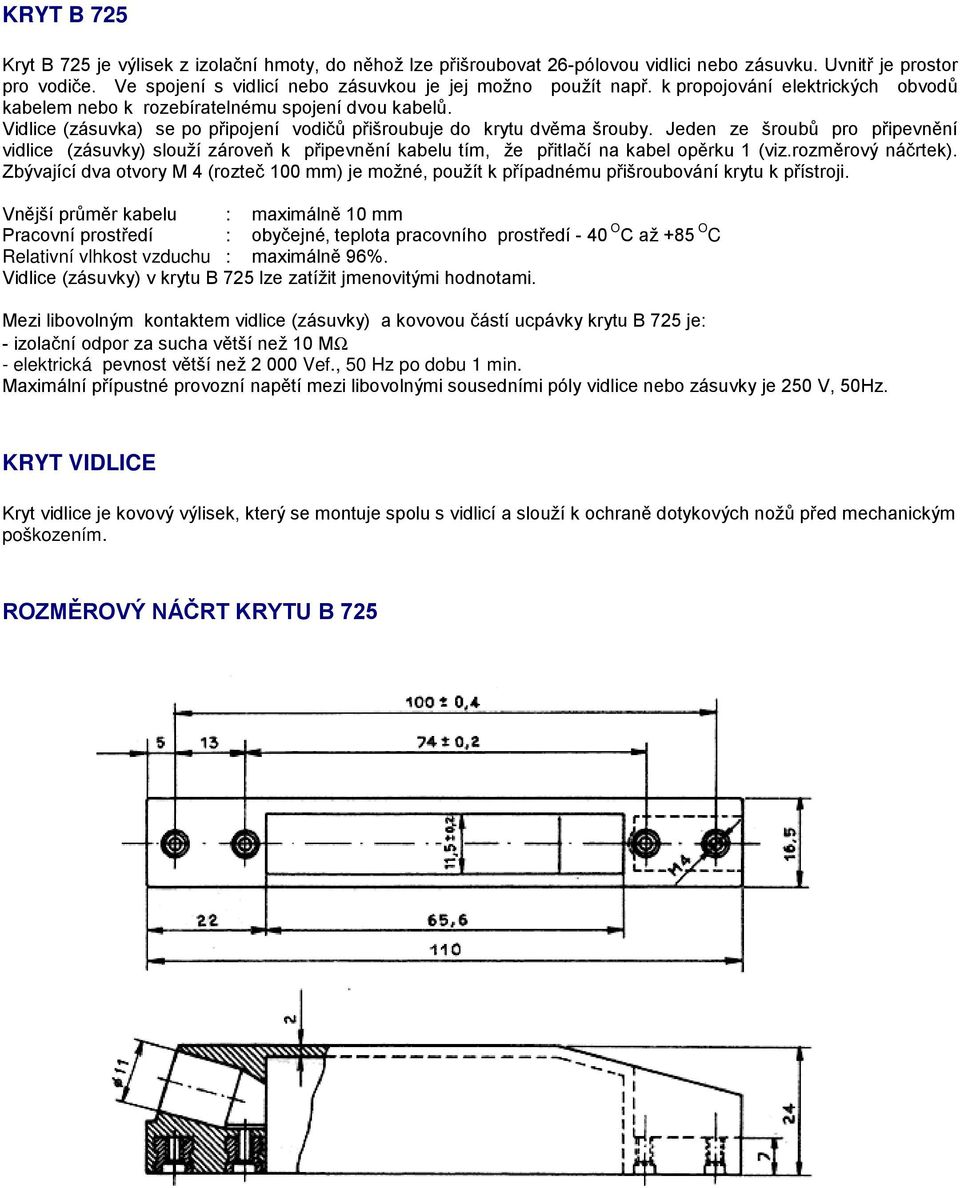

4 KRYT B 725 Kryt B 725 je výlisek z izolační hmoty, do něhož lze přišroubovat 26-pólovou vidlici nebo zásuvku. Uvnitř je prostor pro vodiče. Ve spojení s vidlicí nebo zásuvkou je jej možno použít např. k propojování elektrických obvodů kabelem nebo k rozebíratelnému spojení dvou kabelů. Vidlice (zásuvka) se po připojení vodičů přišroubuje do krytu dvěma šrouby. Jeden ze šroubů pro připevnění vidlice (zásuvky) slouží zároveň k připevnění kabelu tím, že přitlačí na kabel opěrku 1 (viz.rozměrový náčrtek). Zbývající dva otvory M 4 (rozteč 100 mm) je možné použít k případnému přišroubování krytu k přístroji. Vnější průměr kabelu : maximálně 10 mm Pracovní prostředí : obyčejné teplota pracovního prostředí - 40 O C až +85 O C Relativní vlhkost vzduchu : maximálně 96%. Vidlice (zásuvky) v krytu B 725 lze zatížit jmenovitými hodnotami. Mezi libovolným kontaktem vidlice (zásuvky) a kovovou částí ucpávky krytu B 725 je: - izolační odpor za sucha větší než 10 MΩ - elektrická pevnost větší než Vef., 50 Hz po dobu 1 min. Maximální přípustné provozní napětí mezi libovolnými sousedními póly vidlice nebo zásuvky je 250 V, 50Hz. KRYT VIDLICE Kryt vidlice je kovový výlisek, který se montuje spolu s vidlicí a slouží k ochraně dotykových nožů před mechanickým poškozením. ROZMĚROVÝ NÁČRT KRYTU B 725

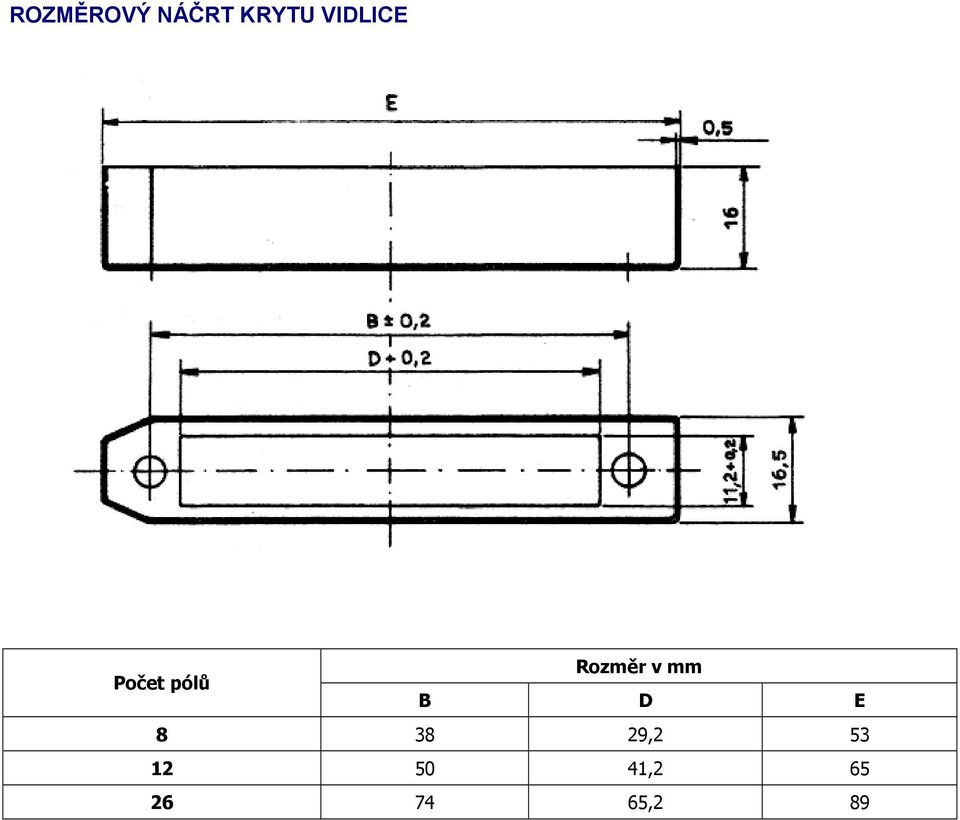

5 ROZMĚROVÝ NÁČRT KRYTU VIDLICE Rozměr v mm B D E , , ,2 89
