Potrubní ventilátory Turbo Průtok vzduchu až 2350m3/h

Transkript

1 1

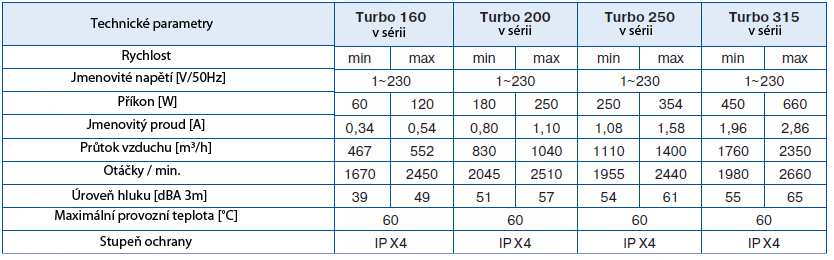

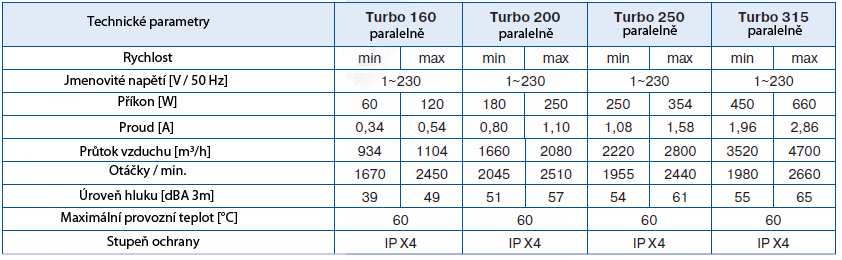

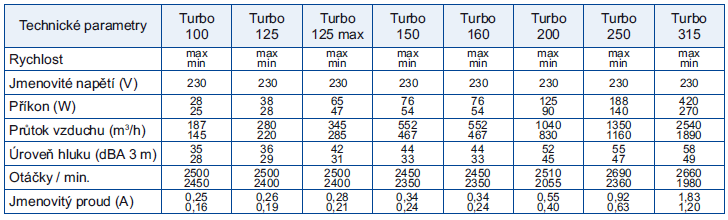

2 Potrubní ventilátory Turbo Průtok vzduchu až 2350m3/h Popis: Axiální ventilátor určený pro přívod a odvod vzduchu. Vhodný pro montáž do kuchyní, koupelen a dalších vlhkých prostor. Pro zvýšení výkonu nebo tlaku v potrubí je možné paralelně nebo sériově zapojit více ventilátorů. Vhodný pro připojení k ventilačnímu potrubí Ø 100 až 315 mm. Vzhled: Kryt je vyroben z, nárazům a korozi, odolného ABS plastu (Ø ), nebo z polypropylenu se sníženou hořlavostí (Ø ). Ventilační jednotka se svorkovnicí je otočitelná do jakékoliv pozice. Pro jednoduchý a bezproblémový servis je ventilátor speciálně navržen tak, aby bylo umožněno lehkého sejmutí rotoru a bloku motoru bez potřeby demontáže ventilačního potubí. Motor: Dvourychlostní jednofázový motor s kuličkovými ložisky. Vybavený ochranou proti přetížení. Ovládání rychlosti: Pro zvolení jednoho ze dvou capacitních režimů lze použít buď vestavěný vypínač (možnost US), nebo externí spínač k ovládání vícerychlostních ventilátorů (k dostání samostatně). Pro hladké ovládání rychlosti je možné s vestavěným ovladačem rychlosti (možnost FR), tyristorový ovladač nebo autortransformátorový regulátor rychlosti (k dostání samostatně) je připojen k terminálu nejvyšší rychlosti na motoru. Instalace: Díky kompaktnímu designu jsou tyto ventilátory vhodné pro montáž v omezených prostorech, včetně prostur za falešným stropem. Ventilátor může být instalován do jakékoliv části ventilačního systému od přívodu po konec potrubí. Montáž do zdi nebo do stropu pomocí montážní desky. TD - montážní sada pro paralelní instalaci ventilátorů se stejným průměrem (pro posílení kapacity). TL - montážní sada pro sériovou instalaci ventilátorů se stejným průměrem (pro posílení kapacity). 2

3 Možnosti a úpravy: T doběhový časovač nastavitelný od 2 do 3 min. US vestavěný regulátor rychlosti se 3 pozicemi. GI regulátor rychlosti a teploty se snímačem zabudovaným do krytu ventilátoru. Ventilátor je vybaven napájecím kabelem se zásuvkou nebo se zástrčkou (GI1). Modely G a GI jsou používány k automatické regulaci rychlosti v závislosti na teplotě uvnitř místnosti. Nejlepší volba pro instalaci do prostor, kde je potřeba nepřetržitě kontrolovat teplotu jako jsou sleníky FR vestavěný regulátor rychlosti, napájecí kabel se zásuvkou nebo se zástrčkou (FR1). G regulátor teploty a rychlosti s externím teplotním senzorem se 4m kabelem. Ventilátor je vybaven napájecím kabelem se zásuvkou nebo se zástrčkou (G1). W/W1 napájecí kabel se zásuvkou / zástrčkou. Max vysoce výkoný motor. Specifikace: 3

4 4

5 5

6 6

7 7

8 8

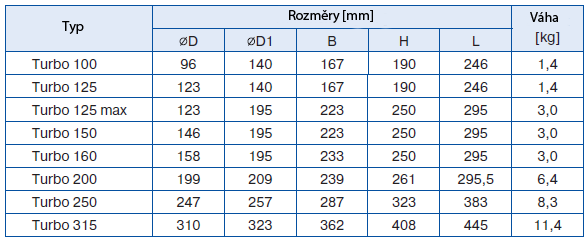

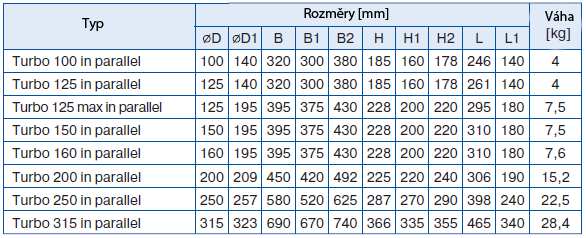

9 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 9

10 Potrubní, radiální ventilátory Centro Průtok vzduchu až 1700m 3 /h Popis: Axiální ventilátor určený pro přívod a odvod vzduchu. Vhodný pro montáž do kuchyní, koupelen a dalších vlhkých prostor. Pro zvýšení výkonu nebo tlaku v potrubí je možné paralelně nebo sériově zapojit více ventilátorů. Vhodný pro připojení k ventilačnímu potrubí Ø 100 až 315 mm. Vzhled: Nárazům a korozi odolný ABS plast. Aerodynamicky tvarovaný kryt. Vzduchotěsná montážní skříňka. Centro 150 je vhodné pro připojení s mm potrubím. Motor: Ventilátor v provedení s externím rotorem, osazeným na kuličkových ložiscích. Ochrana proti přehřátí s automatickým restartem. Některé standardní velikosti jsou vybaveny vysoce výkonným motorem (Centro max). Pro ventilaci prostor s vysokými požadavky na nízkou hlučnost ventilátoru Centro L. Ovládání rychlosti: Hladká ovládání rychlosti se zabudovaným elektronickým ovladačem rychlosti (typ FR). Hladké nebo krokové ovládání rychlosti s externím tyristorovým ovladačem, nebo autotransformátorovým regulátorem rychlosti (k dostání na objednávku). Instalace: Díky kompaktnímu designu jsou ventilátory vhodným řešením pro instalaci v omezených prostorách. Možnost instalace v jakékoliv poloze. Montáž na zeď nebo na strop pomocí upevňovacích držáků standardně dodávaných nebo pomocí drátěného držáku Halter Centro (k dostání samostatně). Možnosti a úpravy: FR vestavěný regulátor rychlosti, napájecí kabel se zásuvkou nebo se zástrčkou (FR1). Max - vysoce výkoný motor. L nízko-hluková úprava. G regulátor teploty a rychlosti s externím teplotním senzorem se 4m kabelem. Ventilátor je vybaven napájecím kabelem se zásuvkou nebo se zástrčkou (G1). GI regulátor rychlosti a teploty se snímačem zabudovaným do krytu ventilátoru. Ventilátor je vybaven napájecím kabelem se zásuvkou nebo se zástrčkou (GI1). Modely G a GI jsou používány k automatické regulaci rychlosti v závislosti na teplotě uvnitř místnosti. Nejlepší volba pro instalaci do prostor, kde je potřeba nepřetržitě kontrolovat teplotu jako jsou sleníky W/W1 napájecí kabel se zásuvkou / zástrčkou. 10

11 11

12 12

13 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 13

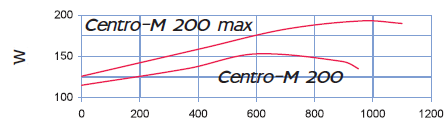

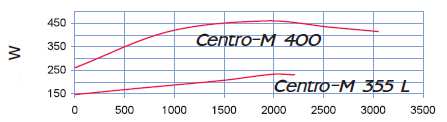

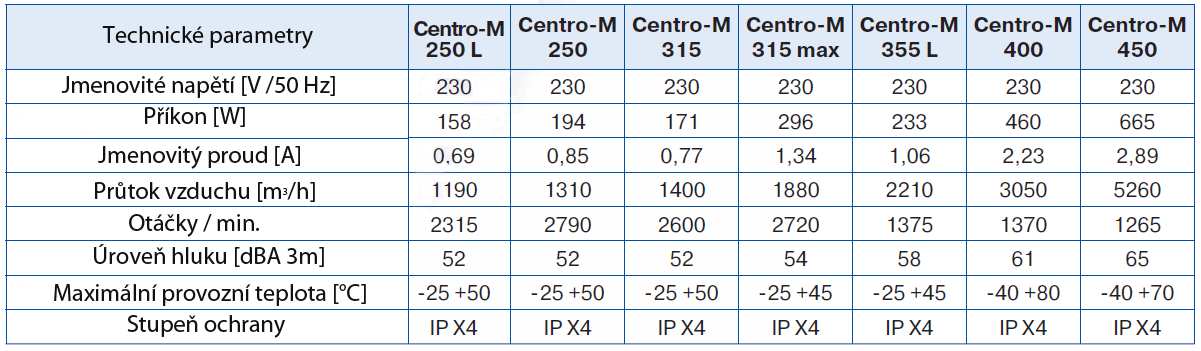

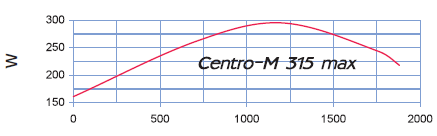

14 Potrubní, radiální ventilátory Centro - M Průtok vzduchu až 5260 m 3 /h Popis: Axiální ventilátor určený pro přívod a odvod vzduchu. Instalace přímo do potrubního systému. Vhodné pro připojení k vzduchovému potrubí o Ø100 až 450 mm. Vzhled: Ocelový kryt se speciálním polymerovým potahem. Aerodynamicky tvarovaný kryt. Externí svorkovnice pro přívod energie. Motor: Motor v provedení s externím rotorem, osazeným na kuličkových ložiscích. Ochrana proti přehřátí s automatickým restartem. Některé standardní velikosti jsou vybavený vysoce výkonným motorem (Centro - M max). Pro ventilaci prostor s vysokými požadavky na nízkou hlučnost ventilátoru (Centro - M L). Ovládání rychlosti: Hladká nebo kroková regulace rychlosti s tyristorovým nebo autotransformátorovým regulátorem (k dostání na objednávku). Instalace: Možnost instalace v jakékoliv poloze. Ventilátory se standardní velikostí od 100 do 315 mm jsou ke zdi či ke stropu připojeny pomocí standatdně dodávaných upevňovacích držáků. Ventilátory se standardní velikostí od 100 do 315 mm jsou připojemy pomocí montážních úhlů, které jsou připojeny ke krytu ventilátoru. Možnosti a úpravy Max motor s vysokým výkonem. L nízko-hlukový ventilátor W ventilátor je vybaven napájecím kabelem se zásuvkou ne se zástrčkou (W1) 14

15 15

16 16

17 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 17

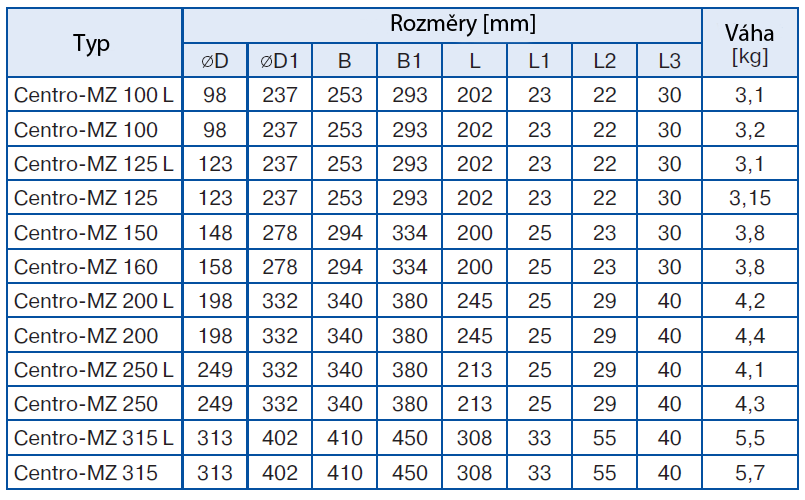

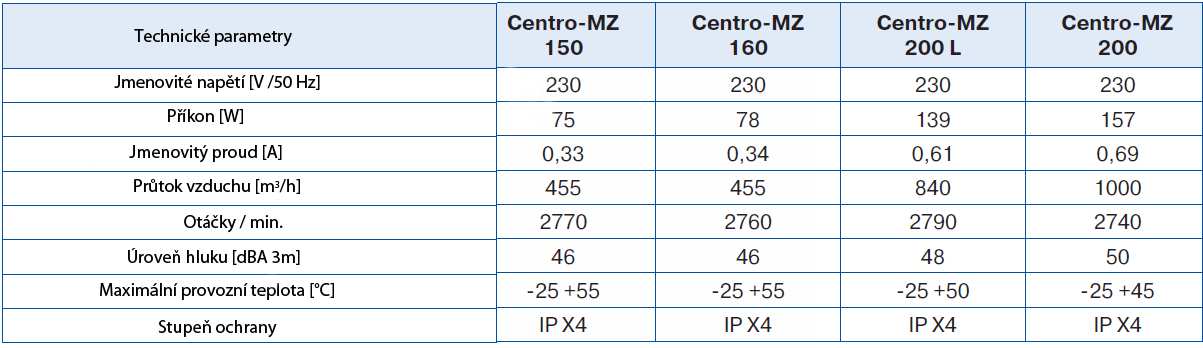

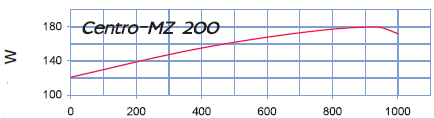

18 Potrubní, radiální ventilátory Centro MZ Průtok vzduchu až 1540m 3 /h Popis: Axiální ventilátor určený pro přívod a odvod vzduchu v různých prostorech. Nejlepší řešení do vlhkých místnostní a venkovních prostor. Vhodné pro připojení k vzduchovému potrubí o Ø100 až 315 mm. Vzhled: Ovládání rychlosti: Galvanizovaný ocelový kryt. Aerodynamicky tvarovaný kryt. Externí svorkovnice pro přívod energie. Motor: Motor v provedení s externím rotorem, osazeným na kuličkových ložiscích. Ochrana proti přehřátí s automatickým restartem. Některé standardní velikosti jsou vybaveny vysoce výkonným motorem (Centro MZ max). Pro ventilaci prostor s vysokými požadavky na nízkou hlučnost ventilátoru (Centro - MZ L). Instalační rozměry: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instalace: Možnost instalace v jakékoliv poloze. Montáž na zeď nebo na strop pomocí standadně dodávaných upevňovacích držáků. Možnosti a úpravy: Max motor s vyokou výkoností L nízko-hlukový ventilátor W ventilátor je vybaven napájecím kabelm se zásuvkou nebo se zástrčkou (W1). 18

19 19

20 20

21 Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 21

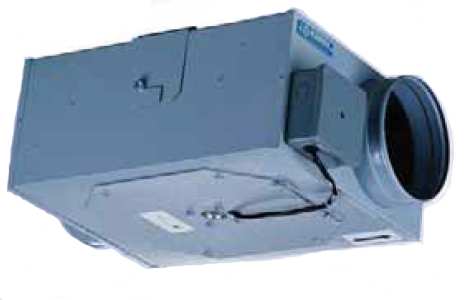

22 Potrubní, radiální ventilátory Box Průtok vzduchu až 553m 3 /h Popis: Ventilační systém, který slouží k přívodu i k odvodu vzduchu, je určen k montáži v malých prostorách. Montáž v omezených prostorech. Vhodný pro připojení k ventilačnímu potrubí o Ø100 až 160 mm. Vzhled: Instalace: Kompaktní ocelový kryt pokrytý polymerovým potahem. Výška krytu je od 110 do 175 mm v závislosti na modelu. Aerodynamicky tvarovaný kryt. Externí svorkovnice pro přívod energie. Otočný kryt poskytuje snadný přístup k motoru, není třeba demontovat vzduchové potrubí. Spojovací trubice jsou opatřeny gumovým těsněním. Motor: Motor v provedení s venkovním rotorem, osazeným na kuličkových ložiscích. Ochrana proti přehřátí s automatickým restartem. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instalační rozměry: Díky kompaktnímu designu je ventilátor ideálním řešením pro montáž v omezených prostorech včetně falešných stropů. Možnost instalace v jakékoliv poloze. Montáž na zeď nebo na strop pomocí standadně dodávaných upevňovacích držáků. 22

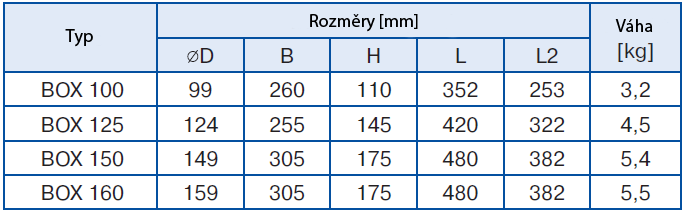

23 Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 23

24 Potrubní, radiální ventilátory Box R Průtok vzduchu až 553 m 3 /h Popis: Ventilační systém, který slouží k přívodu i k odvodu vzduchu, je určen k montáži v malých prostorách. Vysokotlaký ventilátor pro větrací systémy instalované ve výškových budovách a prostorech. Montáž v omezených prostorech. Více portová ventilace pro odvod vzduchu z několika míst. Vhodný pro připojení k ventilačnímu potrubí o velikosti Ø80 až 100 mm. Vzhled: Kompaktní ocelový kryt pokrytý polymerovým potahem. Nejmenší výška krytu je pouze 90 mm. Aerodynamicky tvarovaný kryt. Externí svorkovnice pro přívod energie. Otočný kryt poskytuje snadný přístup k motor, není třeba demontovat vzduchové potrubí. Spojovací trubice jsou opatřeny gumovým těsněním. Motor: Motor v provedení s externím rotorem se 3 rychlostmi, osazeným na kuličkových ložiscích. Rotor, vyrobený z galvanizované oceli, má speciálně zahnuté čepele, díky kterým je do potrubí hnán vzduch vysokým tlakem. Turbína je navržena tak, aby udržovla nepřetržitý tok vzduchu bez ohledu na kolísání odporu vzduchu v potrubí. Ochrana proti přehřátí s automatickým restartem. Ovládání rychlosti: Automatický regulátor rychlosti ventilátoru, který funguje v závislosti na odporu vzduchu tak, aby byl v potrubním systému zajištěn nepřetržitý přítok vzduchu. 3 stupňový spínač umožňuje manuální kontrolu rychlosti (k dostání na objednávku). Možnosti a úpravy: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instalace: Díky kompaktnímu designu je ventilátor ideálním řešením pro montáž v omezených prostorech včetně falešných stropů. Možnost instalace v jakékoliv poloze. Montáž na zeď nebo na strop pomocí standadně dodávaných upevňovacích držáků. 24

25 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 25

26 Odtahové, radiální ventilátory Box D Průtok vzduchu až 310 m 3 /h Popis: Ventilační systém sloužící k odvodu vzduchu, je určen k montáži v různých prostorách. Montáž zavěšením do stropu. Vhodný pro připojení k ventilačnímu potrubí o Ø100 až 125 mm. Vzhled: Kompaktní ocelový kryt pokrytý polymerovým potahem. Přední panel je vyroben z ABS plastu a je vybaven vyměnitelným filtrem. Filtr chrání motor, rotor a vzduchové potrubí proti zanesení. Ventilátor je vybaven pružinou, která zabraňuje zpětnému proudění vzduchu. Externí svorkovnice pro přívod energie. Spojovací trubice jsou opatřeny gumovým těsněním. Motor: Motor v provedení s externím rotorem, osazeným na kuličkových ložiscích. Ochrana proti přehřátí s automatickým restartem. Instlační roměry: Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instalace: Ventilátor je instalován mezi falešný strop a podlahu pomocí upevňovacích držáků. Možnosti a úpravy: L ventilátor s nízkou hlučností. 26

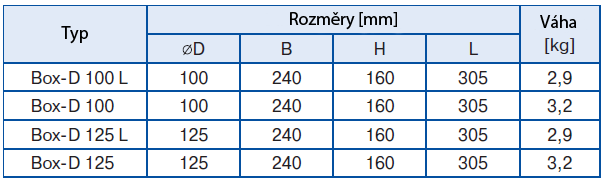

27 Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 27

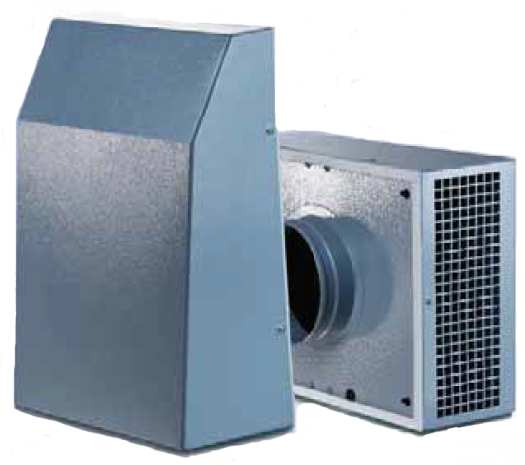

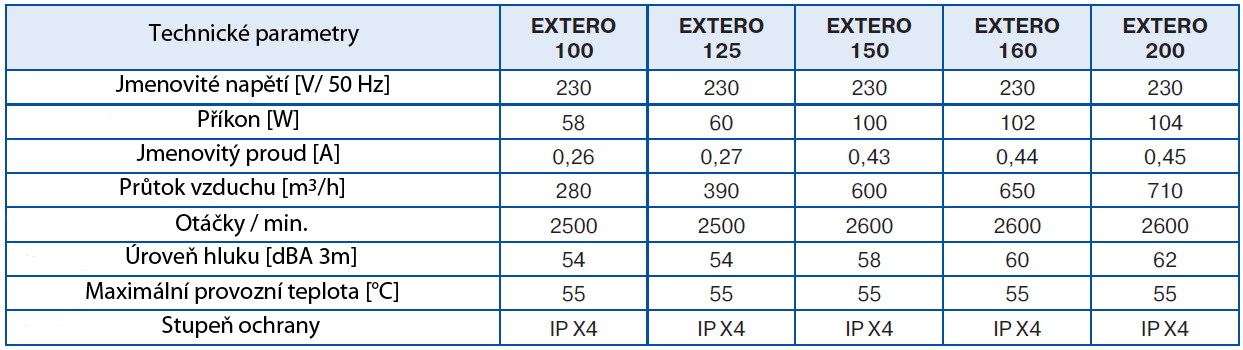

28 Odtahové, radiální ventilátory Extero Průtok vzduchu až 710m 3 /h Popis: Ventilační systém sloužící k odvodu vzduchu, je určen k montáži v různých prostorách. Ventilátory Extero jsou speciálně navrženy pro vertikální instalaci. Vhodný pro připojení ke vzduchovému potrubí Ø100 až 200 mm. Vzhled: Kryt ventilátoru je vyroben z oceli potažené polymerem. Ventilátor je speciálně navržený tak, aby byl motor chráněn proti přímímému kontaktu s vodou. Výfuk vzduchu směrem dolů je chráněn sítí proti hlodavcům a ptákům. Spojovací trubice jsou opatřeny gumovým těsněním. Motor: Motor v provedení s externím rotorem, osazeným na kuličkových ložiscích. Ochrana proti přehřátí s automatickým restartem. Čepele rotoru jsou speciálně navrženy tak, aby zabránily zpětnému proudění vzduchu. Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instalace: Montáž vertikálně na venkovní zdi budov. Montážní deska ventilátoru se vzduchovým potrubím je připojena ke zdi tak, aby bylo možné napájení z externího svorkovnice. Specifikace: 28

29 Instalační rožmery: 29

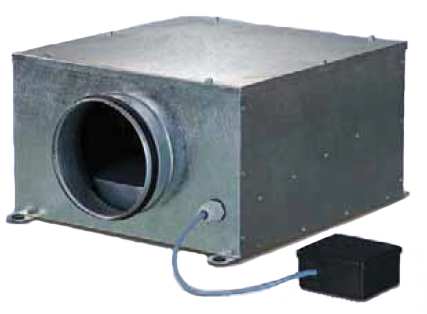

30 Hlukově izolované radiální ventilátory ISO Průtok vzduchu až 1500m 3 /h Popis: Ventilační systém, který slouží k přívodu i k odvodu vzduchu, je určen k montáži v prostorech, které mají vysoké nároky na úroveň hluku. Ventilátor je vhodný pro připojení k potrubí Ø100 až 315 mm. Vzhled: Instalace: Kryt vrobený z aluzinku je uvnitř vyplněn teplotní a hlukovou izolační vrstvou z pěnového polystyrenu. Spojovací potrubí je vybaveno gumovým těsněním. Ventilátor je vybaven napájecím kabelem - standardní velikosti , nebo svorkovnicí standardní velikost 315. Motor: Dvou nebo čtyř pólový asynchronní motor s externím rotorem se zaoblenými čepelemi. Motor v provedení s externím rotorem, osazeným na kuličkových ložiscích. Ochrana proti přehřátí s automatickým restartem. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Specifikace: Ventilátory mohou být instalovány do jakékoliv montážní pozice na zeď nebo do stropu, a jsou upevněny montážními držáky. Možnosti a úpravy: G regulátor teploty a rychlosti s externím teplotním čidlem na 4 m kabelu. Ventilátor je vybaven napájeím kabelem se zásuvkou nebo se zástrčkou (G1). GI regulátor rychlosti a teploty se snímačem zabudovaným do krytu ventilátoru. Ventilátor je vybaven napájecím kabelem se zásuvkou nebo se zástrčkou (GI1). Modely G a GI jsou používány k automatické regulaci rychlosti v závislosti na teplotě uvnitř místnosti. Nejlepší volba pro instalaci do prostor, kde je třeba nepřetržitě kontrolovat teplotu jako jsou sleníky W/W1 napájecí kabel se zásuvkou / zástrčkou. 30

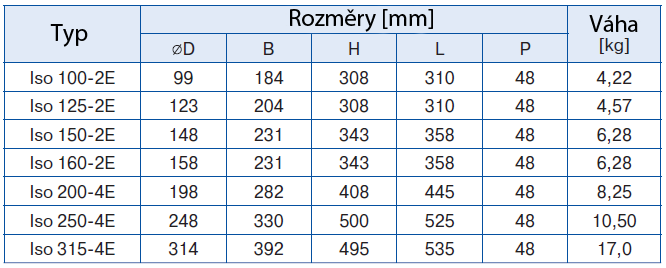

31 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 31

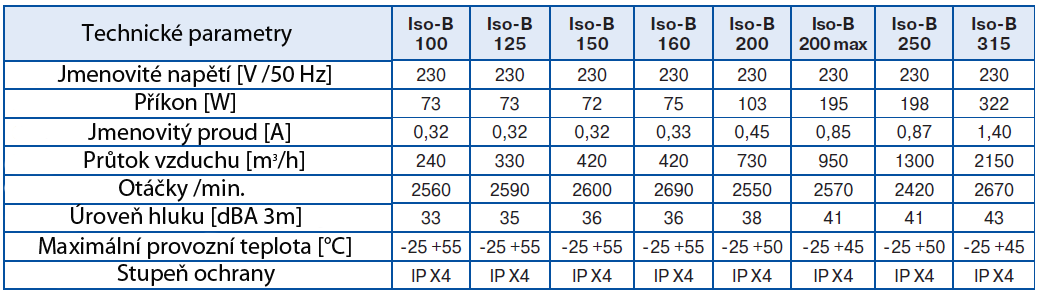

32 Hlukově izolované, radiální radiátory ISO B Průtok vzduchu až 2150 m 3 /h Popis: Ventilační systém, který slouží k přívodu i k odvodu vzduchu, je určen k montáži v prostorech, které mají vysoké nároky na uroveň hluku. Ventilátor je vhodný pro připojení k potrubí Ø100 až 315 mm. Vhodné pro montáž v omezených prostorech. Vzhled: Instalace: Kryt je vyroben z galvanizované oceli, ten je zevnitř vyplněn 30mm vrstvou teplotní a hlukové izolace, která je vyrobena z nehořlavého pěnového polyurethanu. Spojovací potrubí je vybaveno gumovým těsněním. Součástí balení jsou také montážní držáky. Motor: Dvou nebo čtyř pólový asynchronní motor s externím rotorem se zaoblenými čepelemi. Motor je speciálně namontovaný na speciálně navržený tlumič vibrací, který pohlcuje vibrace a hluk. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ochrana proti přehřátí s automatickým restartem. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. Specifikace: Ventilátory mohou být instalovány do jakékoliv montážní pozice na zeď nebo do stropu, a jsou upevněny montážními držáky. Enegrie je dodávána externí svorkovnicí. Možnosti a úpravy: G regulátor teploty a rychlosti s externím teplotním čidlem na 4 m kabelu. Ventilátor je vybaven napájeím kabelem se zásuvkou nebo se zástrčkou (G1). GI regulátor rychlosti a teploty se snímačem zabudovaným do krytu ventilátoru. Ventilátor je vybaven napájecím kabelem se zásuvkou nebo se zástrčkou (GI1). Modely G a GI jsou používány k automatické regulaci rychlosti v závislosti na teplotě uvnitř místnosti. Nejlepší volba pro instalaci do prostor, kde je potřeba nepřetržitě kontrolovat teplotu jako jsou sleníky W/W1 napájecí kabel se zásuvkou / zástrčkou. Max - motor s vysokou výkonností 32

33 Instalační rozměry: 33

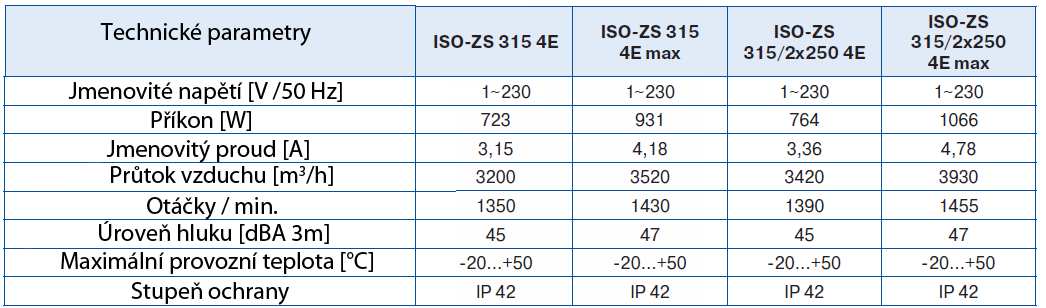

34 Hlukově izolované radiální ventilátory ISO ZS Průtok vzduchu až 3930 m 3 /h Popis: Ventilační systém, který slouží k přívodu i k odvodu vzduchu, je určen k montáži v prostorech, které mají vysoké nároky na úroveň hluku. Ventilátor je vhodný pro připojení k potrubí Ø250 až 315 mm. Vhodné pro montáž v omezených prostorech. Vzhled: Ovládání rychlosti: Kryt je vyroben z galvanizované oceli, která je zevnitř vyplněna 30mm vrstvou teplotní a hlukové izolace, ta je vyrobena z nehořlavého pěnového polyurethanu. Spojovací potrubí je vybaveno gumovým těsněním. Součástí balení jsou také montážní držáky. Napájení externí svorkovnicí. Závěsná oka unadňují zavěšení a převoz jednotky. Úprava se odahové trubice o velikosti Ø 250 mm je k dostání speciálně jako řešení multiportní ventilace (ISO - 315/2x250). Motor: Čtyř nebo šesti pólový asynchronní motor s externím rotorem se zaoblenými čepelemi. Motor je speciálně namontovaný na speciálně navržený tlumič vibrací, který pohlcuje vibrace a hluk. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ochrana proti přehřátí s automatickým restartem. Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instalace: Ventilátory mohou být instalovány do jakékoliv montážní pozice na zeď nebo do stropu, a jsou upevněny montážními držáky. Zavěšení na strop závěsnými oky. Možnosti a úpravy: G regulátor teploty a rychlosti s externím teplotním čidlem na 4 m kabelu. Ventilátor je vybaven napájecím kabelem se zásuvkou nebo se zástrčkou (G1). GI regulátor rychlosti a teploty se snímačem zabudovaným do krytu ventilátoru. Ventilátor je vybaven napájecím kabelem se zásuvkou nebo se zástrčkou (GI1). Modely G a GI jsou používány k automatické regulaci rychlosti v závislosti na teplotě uvnitř místnosti. Nejlepší volba pro instalaci do prostor, kde je třeba nepřetržitě kontrolovat teplotu jako jsou sleníky W/W1 napájecí kabel se zásuvkou / zástrčkou. Max - motor s vysokou výkonností 34

35 35

36 36

37 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IP42. 37

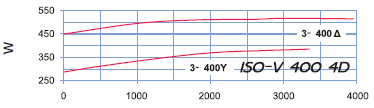

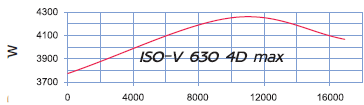

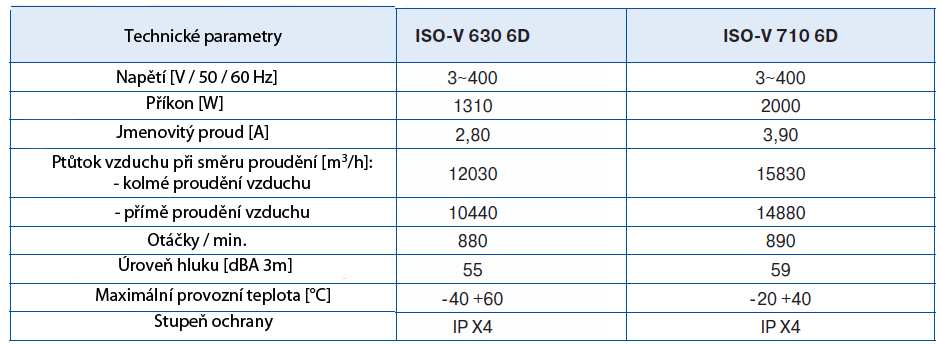

38 Hlukově izolované, radiální ventilátory ISO V Průtok vzduchu až 16870m 3 /h Popis: Ventilační systém, který slouží k přívodu i k odvodu vzduchu, je určen k montáži v prostorech, které mají vysoké nároky na úroveň hluku. Ventilátor je nejlepším řešením pro zřízení různých ventilačních systémů díky speciálnímu transformovatelnému designu krytu. Vhodné pro použití jako samotná součást vzduchetechnického systému. Ventilátor je vhodný pro připojení ke kruhovému potrubí Ø355 až 710 mm a obdelníkovému potrubí o rozměrech 500x1000 mm. Vzhled: Kryt se skládá z hliníkového rámu a odjímatelných aluzinkových panelů, s teplotní a hlukovou izolací. Kryt je zevnitř vyplněn 20 mm vrstvou nehořlavé minerální vlny. Poloha odjímatelného panelu může být upravena pro nasměrování vzduchu lineárně nebo v úhlu 90. Díky korozi odolnému krytu a teplotní izolaci je ventilátor vhodný pro venkovní montáž. K ventilátor mohou být připojeny čtvercové vibrace pohlcující konektory (série AKV) nebo čtvercové - kruhové redukce (ARV série) (k dostání samostatně). Kruhová připojovací trubice konektoruredukce je vybavena gumovým těsněním. Motor: Dvou, čtyř nebo šesti pólový asynchronní motor s externím rotorem se zaoblenými čepelemi. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ochrana proti přehřátí vestavěným teplotním spínačem s externími olovnatými svorkami, pro spojení s externím chranným ovládáním. Vedení teplotního spínače je navrženo pro připojení k příslušnému kontaktu obvodu, nadproudovému relé nebo k terminálu autotransformátovému nebo tyristovému regulátoru rychlosti. Model ISO-V 355 4E spojuje teplotní spínač s automatickým restartem. Ovládání rychlosti: Ventilátory jsou určeny k připojení s obdelníkovým nebo kruhovým ventilačním potrubím. S potrubím je spojen konektorem nebo regulací příslušné velikosti. Napájení ventilátoru svorkovnicí. Ventilátor může být naistalován do jakékoliv pozice s ohledem na směr průtoku vzduchu systémem a za předpokladu, že je kolem ventilátoru dostatek místa na servis. Možnosti a úpravy: Max motor s vysokou výkonností, 38

39 39

40 40

41 41

42 42

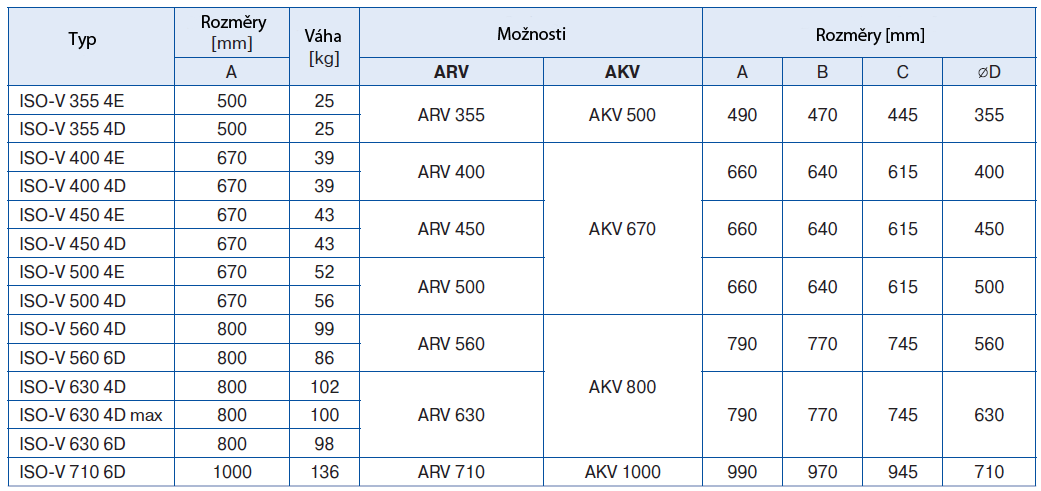

43 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 43

44 Radiální ventilátory Helix Průtok vzduchu až 2000 m 3 /h Popis: Ventilátor pro přívod i odvod vzduchu, který může být instalován v různých prostorách. Vhodné k použití jako součást ventilačních a klimatizačních systémů. Ventilátor je vhodný pro připojení ke kruhovému i obdelníkovému potrubí. Vzhled: Ovládání rychlosti: Spirálový kryt je vyroben z oceli, která je pokryta se speciálním polymerovým potahem. Ventilátory jsou vybaveny kruhovou přírubou pro přívod a obdelníkovou přírubou pro odvod vzduchu, které se připojí k příslušnému potrubí. Napájení externí svorkovnicí. Modely Helix 225x102 a Helix 250x140 jsou vybaveny montážními držáky a montážní deskou, díky kterým je možné instalovat ventilátor na jakýkoliv rovný povrch. Motor: Dvou nebo čtyř pólový asynchronní motor s externím rotorem se zaoblenými čepelemi. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ventilátor je vybaven teplotní ochranou s automatickým restartem. Specifikace: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instalace: Vhodné pro instalaci ve větracích komorách a ve vzduchotechnických jednotkách. Možnost montáže do jakékoliv pozice, s ohledem na směr průtoku vzduchu. Napájení ventilátoru přes externí svorkovnici s uzavřeným elektrickým svodem. Modely Helix 225x102 a Helix 250x140 jsou upevněny standardně dodávanými držáky. 44

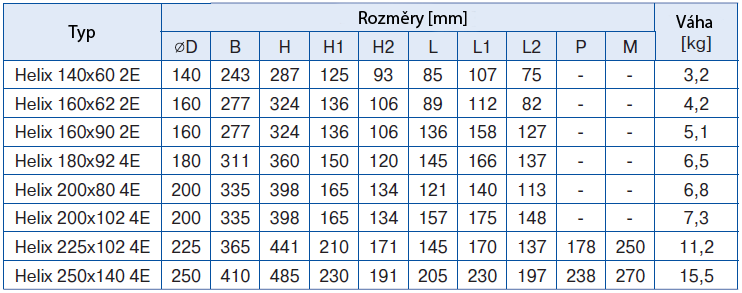

45 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 45

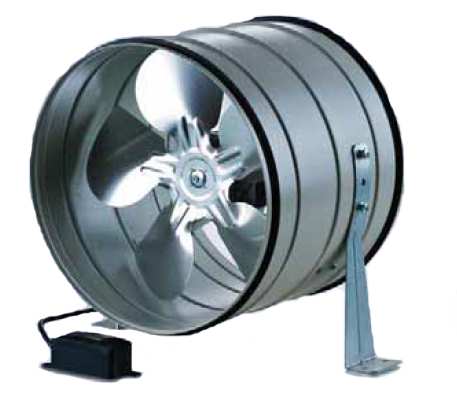

46 Axiální, potrubní ventilátory Tubo M / Tubo MZ Průtok vzduchu až 1700 m 3 /h Popis: Ventilátor pro přívod i odvod vzduchu, který je vhodný pro instalaci v různých prostorách. Vhodný pro montáž do ventilačních systémů s nízkým statickým tlakem a s vysokými požadavky na průtok vzduchu. Vhodný pro připojení ke kruhovému potrubí Ø100 až 315 mm. Vzhled: Ovládání rychlosti: Kompaktní ocelový kryt je potažený speciálním polymerem (série Tubo M), nebo je tento kryt vyroben z galvanizované oceli pokryté polymerem (série Tubo MZ). Hliníkový kryt. Pro připojení k elektrické síti jsou ventilátory vybaveny napájecím kabelem a externí svorkovnicí. Motor: Jednofázový asynchronní externí rotor motor s axiálním rotorem. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ventilátor je vybaven teplotní ochranou s automatickým restartem. Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instalace: Instlace do potrubí nebo přímo do zdi do jakékoliv pozice s ohledem na směr průtoku vzduchu. Napájení ventilátoru přes externí svorkovnici s uzavřeným elektrickým svodem. Montáž na zeď nebo na strop pomocí montážních držáků. Polymerem potažená nebo z galvanizované oceli vyrobená redukce jsou dodávány pro připojení ventilátorů Tubo M s potrubím Ø150 až 250 mm. Redukce nejsou součástí dodávky, jsou dostupné samostatně. Tubo M 315 a Tubo 315 MZ s potrubím o Ø315 mm mají přímé připojení. Specifikace: 46

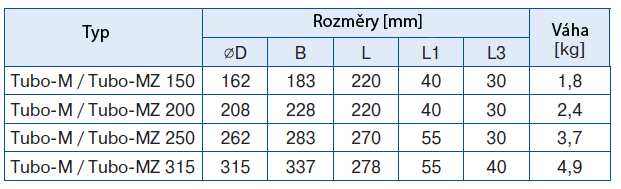

47 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 47

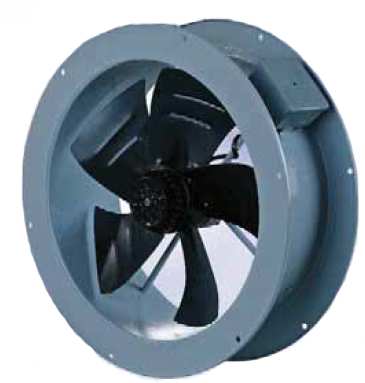

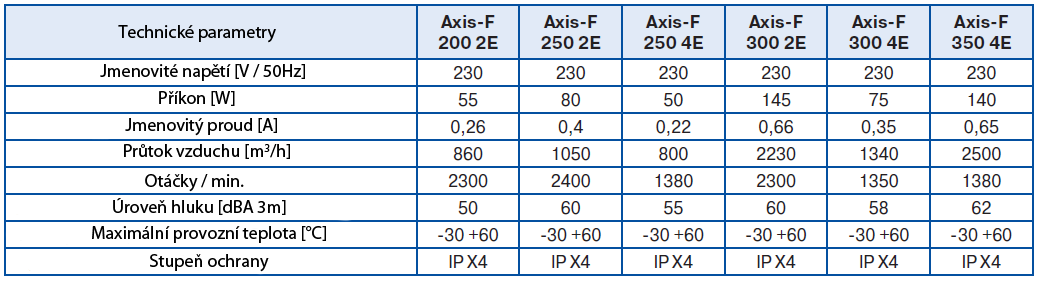

48 Axiální, potrubní ventilátory Axis F Průtok vzduchu až m 3 /h Popis: Ventilace pro přívod i odvod vzduchu, kterou je možno instalovat do různých prostor. Je ideálním řešením pro posílení ventilačního systému velkým množstvím vzduchu za nízké aerodynamické rezistence. Vzhled: Ovládání rychlosti: Kompaktní ocelový kryt a rotor se speciálním polymerovým potahem. Kryt je vybaven připojovací přírubou, které usnadňují připojení ke vzduchovému potrubí. Ventilátory jsou vybaveny svorkovnicí pro připojení do elektrické sítě. Motor: Dvou nebo čtyř pólový asynchronní motor s externím rotorem a axiálním rotorem. Jednofázový (E) nebo třífázový (D) motor. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ventilátor je vybaven teplotní ochranou s automatickým restartem. Specifikace: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instalace: Ventilátory jsou instalovány ve vzduchovém potrubí pomocí příruby na krytu ventilátoru, do jakékoliv polohy s ohledem na směr proudění vzduchu ve ventilačním systému. Ventilátor je napájen pomocí externí svorkovnice. 48

49 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 49

50 50

51 51

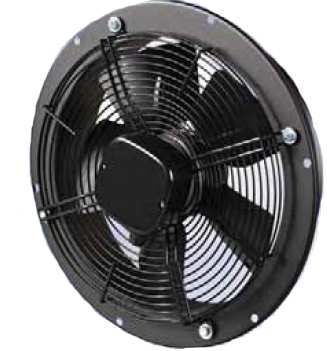

52 Nástěnný, axiální ventilátor Axis Q Průtok vzduchu až m 3 /h Popis: Ventilační systém pro přívod i odvod vzduchu, který je vhodný pro montáž v různých prostorech. Je ideálním řešením po posílení ventilačního systému velkým množstvím vzduchu za nízké aerodynamické rezistence. Chladící technika pro chlazení kondenzačních jednotek. Přímý odvod vzduchu. Přetlakový protipožární ventilační systém. Vzhled: Ocelový kryt a rotor se speciláním polymerovým potahem. Kryt je vybaven čtvercovou montážní deskou a kruhovou přírubou. Ventilátor je vybaven svorkovnicí pro přívod elektřiny. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Specifikace: Motor: Dvou nebo čtyř pólový asynchronní motor s externím rotorem a axiálním rotorem. Jednofázový (E) nebo třífázový (D) motor. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouho živitnost. Ventilátor je vybaven teplotní ochranou s automatickým restartem. Instalace: Montáž na povrch zdi za pomoci motážní desky. Možná montáž do jakékoliv polohy s ohledem na směr prouděný vzduchu. Napájení pomocí externí svorkovnice. Pro instalaci na venkovní zeď je doporučena GM gravitační mřížka, aby se zabránilo zpětnému proudění (viz příslušenství). 52

53 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů se stupněm ochrany IP

54 54

55 55

56 Nástěnný, axiální ventilátor Axis QR Průtok ventilátoru až m 3 /h Popis: Ventilační systém pro přívod i odvod vzduchu, který je vhodný pro montáž v různých prostorech. Je ideálním řešením po posílení ventilačního systému velkým množstvím vzduchu za nízké aerodynamické rezistence. Chladící technika pro chlazení kondenzačních jednotek. Přímý odvod vzduchu. Přetlakový protipožární ventilační systém. Vzhled: Motor: Ocelový kryt a rotor se speciálním polymerovým potahem. Kryt je vybaven čtvercovou montážní deskou a kruhovou přírubou. Ventilátor je vybaven svorkovnicí pro přívod elektřiny. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Specifikace: Dvou nebo čtyř pólový asynchronní motor s externím rotorem a axiálním rotorem. Jednofázový (E) nebo třífázový (D) motor. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouho životnost. Ventilátor je vybaven teplotní ochranou s automatickým restartem. Instalace: Montáž na povrch zdi za pomoci motážní desky. Možná montáž do jakékoliv polohy s ohledem na směr prouděný vzduchu. Napájení pomocí externí svorkovnice. Pro instalaci na venkovní zeď je doporučena GM gravitační mřížka, aby se zabránilo zpětnému proudění (viz příslušenství). 56

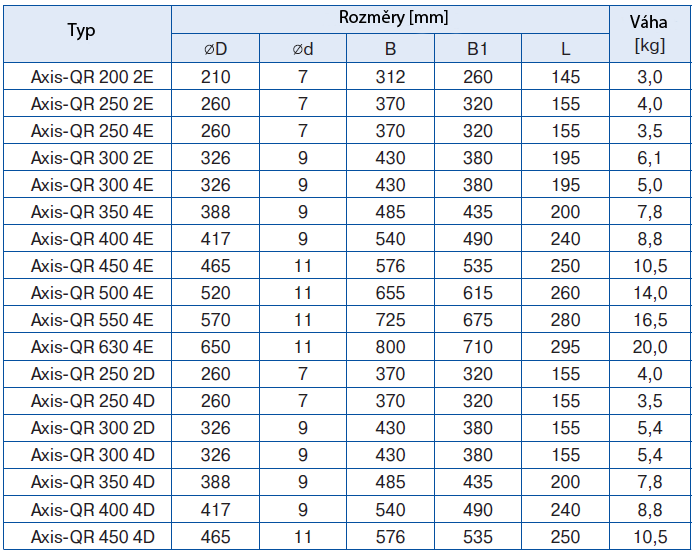

57 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů se stupněm ochrany IP

58 58

59 59

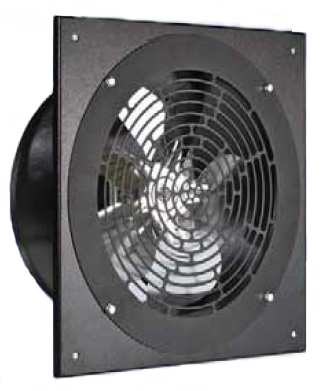

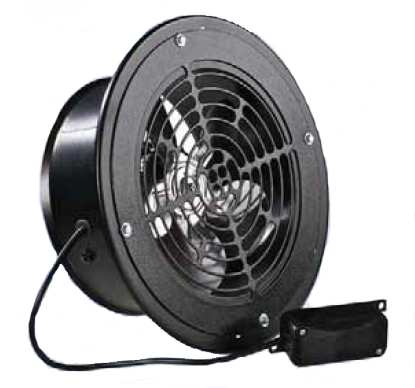

60 Nástěnný, axiální ventilátor Axis QA Průtok vzduchu až 1700m 3 /h Popis: Ventilační systém pro přívod i odvod vzduchu, který je vhodný pro montáž v různých prostorech. Montáž do ventilačních systémů s nízkým statickým tlakem vyžadujících vysokou kapacitu vzduchu. Přímý odvod vzduchu. Vzhled: Motor: Ocelový kryt a rotor se speciálním polymerovým potahem. Hliníkový kryt. Kryt je vybaven čtvercovou montážní deskou a kruhovou přírubou. Ventilátor je vybaven svorkovnicí pro přívod elektřiny. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s auto transformátorovým ovladačem rychlosti (dostupný na objednávku). Specifikace: Jednofázový asynchronní motor s externím rotorem a axiálním rotorem. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouho životnost. Ventilátor je vybaven teplotní ochranou s automatickým restartem. Instalace: Montáž na povrch zdi za pomoci motážní desky. Možná montáž do jakékoliv polohy s ohledem na směr prouděný vzduchu. Napájení pomocí externí svorkovnice s uzavřeným elektrickým vedení. Pro instalaci na venkovní zeď je doporučena GM gravitační mřížka, aby se zabránilo zpětnému proudění (viz příslušenství). 60

61 Instalační rozměry Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů se stupněm ochrany IP

62 Nástěnný, axiální ventilátor Axis- QRA Průtok vzduchu až 1700 m 3 /h Popis: Ventilační systém pro přívod i odvod vzduchu, který je vhodný pro montáž v různých prostorech. Montáž do ventilačních systémů s nízkým statickým tlakem vyžadujících vysokou kapacitu vzduchu. Přímý odvod vzduchu. Vzhled: Motor: Ocelový kryt a rotor se speciálním polymerovým potahem. Hliníkový kryt. Kryt je vybaven čtvercovou montážní deskou a kruhovou přírubou. Ventilátor je vybaven svorkovnicí pro přívod elektřiny. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Specifikace: Jednofázový asynchronní motor s externím rotorem a axiálním rotorem. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouho životnost. Ventilátor je vybaven teplotní ochranou s automatickým restartem. Instalace: Montáž na povrch zdi za pomoci motážní desky. Možná montáž do jakékoliv polohy s ohledem na směr prouděný vzduchu. Napájení pomocí externí svorkovnice s uzavřeným elektrickým vedení. Pro instalaci na venkovní zeď je doporučena GM gravitační mřížka, aby se zabránilo zpětnému proudění (viz příslušenství). 62

63 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů se ochrany IP

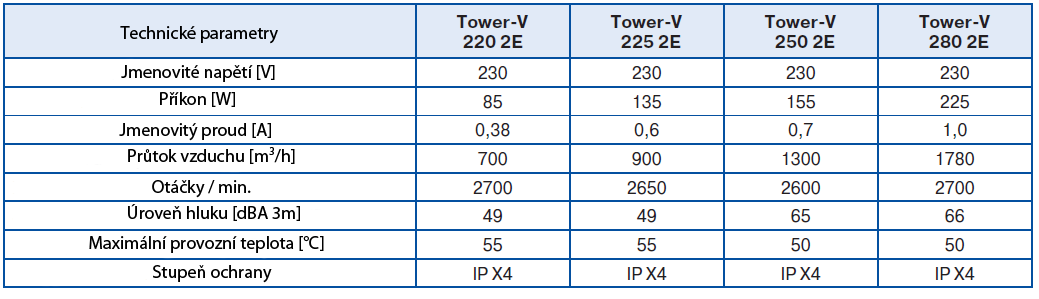

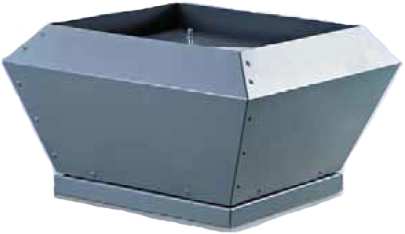

64 Radiální, nástřešní ventilátor Tower V Průtok vzduchu až 4700 m 3 /h Popis: Ventilaci určenou k odvodu vzduchu je možné namontovat v různých prostorech. Montáž na střechu. Vhodné pro jakýkoliv typ střechy nebo pro vertikální ventilační systémy. Vzhled: Ocelový kryt se speciálním polymerovým potahem. Vertikální odvod vzduchu. Ventilátor je vybaven svorkovnicí pro připojení k elektrické síti. Horní kryt je vybaven dvěma oky, které umožňují lehké vyzvednutí na střechu. Spojovací deska je navržena tak, aby byla umožněna montáž na povrch střechy. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Motor: Dvou, čtyř nebo šesti pólový asynchronní motor s externím rotorem a a se zahnutými čepelemi, aby se zabránilo zpětnému proudění. Jednofázový (E) nebo třífázový (D) motor. Ventilátor je vybaven teplotní ochranou s automatickým restartem. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ochrana proti přehřátí vestavěným teplotním spínačem s externími olovnatými svorkami, pro spojení s externím chranným ovládáním. Vedení teplotního spínače je navrženo pro připojení k příslušnému kontaktu obvodu, nadproudovému relé nebo k terminálu autotransformátovému nebo tyristovému regulátoru rychlosti. Instalace: Montáž na střechu přímo nad ventilační šachtu nebo vzduchové potrubí. Ventilátor je ke vzduchovému potrubí připojen přírubou, která je připevněna k základu ventilátoru. Ventilátor má ve své základně otvory, které umožňují připojení ventilátoru ke stabilnímu rovnému povrchu nebo ke střešní skříni. Napájení pomocí svorkovnice. Specifikace: 64

65 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 65

66 66

67 67

68 Radiální, nástřešní ventilátor Tower H Průtok vzduchu až 4700 m 3 /h Popis: Ventilaci určenou k odvodu vzduchu je možné namontovat v různých prostorech. Montáž na střechu. Vhodné pro jakýkoliv typ střechy nebo pro vertikální ventilační systémy. Vzhled: Ocelový kryt se speciálním polymerovým potahem. Horizontální odvod vzduchu. Ventilátor je vybaven svorkovnicí pro připojení k elektrické síti. Rotor je chráněn proti hmyzu ochranou sítí. Spojovací deska je navržena tak, aby byla umožněna montáž na povrch střechy. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Motor: Dvou, čtyř nebo šesti pólový asynchronní motor s externím rotorem a se zahnutými čepelemi, aby se zabránilo zpětnému proudění. Jednofázový (E) nebo třífázový (D) motor. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ochrana proti přehřátí vestavěným teplotním spínačem s externími olovnatými svorkami, pro spojení s externím chranným ovládáním. Vedení teplotního spínače je navrženo pro připojení k příslušnému kontaktu obvodu, nadproudovému relé nebo k terminálu autotransformátovému nebo tyristovému regulátoru rychlosti. Instalace: Montáž na střechu přímo nad ventilační šachtu nebo vzduchové potrubí. Ventilátor je ke vzduchovému potrubí připojen přírubou, která je připevněna k základu ventilátoru. Ventilátor má ve své základně otvory, které umožňují připojení ventilátoru ke stabilnímu rovnému povrchu nebo ke střešní skříni. Napájení pomocí svorkovnice. Střešní skříň, sací příruba a upevňovací šrouby nejsou součástí balení, jsou k dostání samostatně. Specifikace: 68

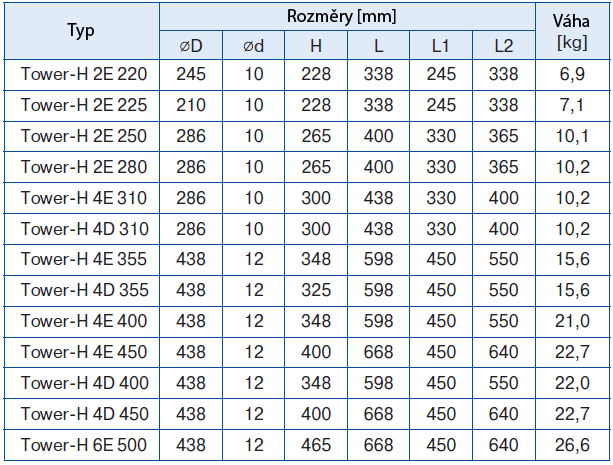

69 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 69

70 70

71 71

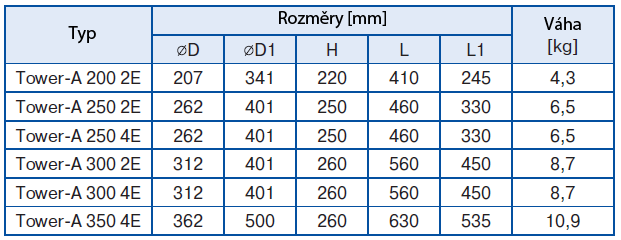

72 Axiální, nástřešní ventilátor Tower A Průtok vzduchu až 2500 m 3 /h Popis: Ventilaci určenou k odvodu vzduchu je možné namontovat v různých prostorech. Montáž na střechu. Vhodné pro jakýkoliv typ střechy nebo pro vertikální ventilační systémy. Vzhled: Ocelový kryt se speciálním polymerovým potahem. Horizontální odvod vzduchu. Ventilátor je vybaven svorkovnicí pro připojení k elektrické síti. Rotor je chráněn proti hmyzu ochranou sítí. Spojovací deska je navržena tak, aby byla umožněna montáž na povrch střechy. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Motor: Dvou nebo čtyř pólový asynchronní motor s externím rotorem a se zahnutými čepelemi, aby se zabránilo zpětnému proudění. Jednofázový (E) nebo třífázový (D) motor. Instalační rozměry: Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ochrana proti přehřátí vestavěným teplotním spínačem s automatickým restartem. Instalace: Montáž na střechu přímo nad ventilační šachtu nebo vzduchové potrubí. Ventilátor je ke vzduchovému potrubí připojen přírubou, která je připevněna k základu ventilátoru. Ventilátor má ve své základně otvory, které umožňují připojení ventilátoru ke stabilnímu rovnému povrchu nebo ke střešní skříni. Napájení pomocí svorkovnice. Střešní skříň, sací příruba a upevňovací šrouby nejsou součástí balení, jsou k dostání samostatně. Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IP54. 72

73 73

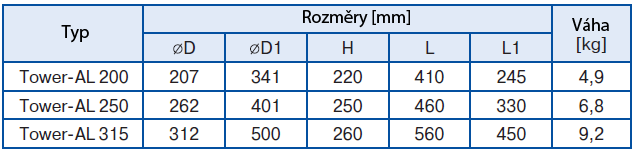

74 Axiální, nástřešní ventilátor Tower AL Průtok vzduchu až 1700 m 3 /h Popis: Ventilaci určenou k odvodu vzduchu je možné namontovat v různých prostorech. Montáž na střechu. Vhodné pro jakýkoliv typ střechy nebo pro vertikální ventilační systémy. Vzhled: Motor: Ocelový kryt se speciálním polymerovým potahem odolným proti atmosferickým vlivům. Horizontální odvod vzduchu. Ventilátor je vybaven svorkovnicí pro připojení k elektrické síti. Ventilátory jsou určeny k nepřetržitému provozu, ke stálému připojení k elektrické síti. Spojovací deska je navržena tak, aby byla umožněna montáž na povrch střechy. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instlační rozměry: Jednofázový asynchroní externí rotor motoru a axiální rotor. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ochrana proti přehřátí vestavěným teplotním spínačem s automatickým restartem. Instalace: Montáž na střechu přímo nad ventilační šachtu nebo vzduchové potrubí. Ventilátor je ke vzduchovému potrubí připojen přírubou, která je připevněna k základu ventilátoru. Ventilátor má ve své základně otvory, které umožňují připojení ventilátoru ke stabilnímu rovnému povrchu nebo ke střešní skříni. Napájení pomocí svorkovnice. Střešní skříňka, sací příruba a upevňovací šrouby nejsou součástí balení, jsou k dostání samostatně. Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 74

75 75

76 Radiální ventilátory pro obdélníkové potrubí Box F Průtok vzduchu až 9540 m 3 /h Popis: Ventilátor pro přívod i odvod vzduchu, který je možné nainstalovat v různých prostorách. Je kompatibilní s obdélníkovým vzduchovím potrubím o rozměru 400x200 až 1000x500. Vzhled: Rotor a kryt ventilátoru jsou vyrobeny z atmosférickým vlivům odolné galvanizované oceli. Ventilátory jsou určeny k nepřetržitému provozu, ke stálému připojení k elektrické síti. Jsou vybaveny standardní 20mm přírubou pro připojení k obdelníkovemu vzduchovému potrubí. Přístupový panel je navržen tak, aby usnadnil údržbu ventilátoru. Ventilátor o standadtní velikosti 40x20 až 60x35 jsou vybaveny svorkovnicí zabudovanou v krytu ventilátoru. Ventilátory o standardní velikosti od 70x40 do 100x50 jsou, pro přívod energie, vybaveny externí svorkovnicí. Motor: Dvou, čtyř nebo šesti pólový asynchronní motor s externím rotorem a a se zahnutými čepelemi, aby se zabránilo zpětnému proudění. Ventilátory s takto navrženou turbínou mají výborné aerodynamické vlastnosti (vysoký výkon a dopravní tlak). Jednofázový (E) nebo třífázový (D) motor. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhoo životnost. Ochrana proti přehřátí vestavěným teplotním spínačem s externími olovnatými svorkami, pro spojení s externím ochranným ovládáním. Vedení teplotního spínače je navrženo pro připojení k příslušnému kontaktu obvodu, nadproudovému relé nebo k terminálu autotransformátovému nebo tyristovému regulátoru rychlosti. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Instalace: Ventilátory jsou navrženy pro montáž uvnitř obdelníkového vzduchového potrubí, možnost instalace do jakékoliv pozice. Příruba ventilátoru je připojena k potrubí pomocí šroubů, které jsou vloženy do otvoru příruby. Montáž do kruhového potrubí je možná na odtahovou přírubu pomocí redukce na kruhové potrubí, která je k dostání samostatně. Pokud jsou k připojení ventilátoru ke vzduchovému potrubí použity vibrace tlumící konektory zafixujte je k montážní konstrukci držáky nebo podporou. Při montáži nechejte dostatek volného místa tak, aby kryt byl snadno přístupný v případě potřeby servisních prací. Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 76

77 77

78 78

79 79

80 80

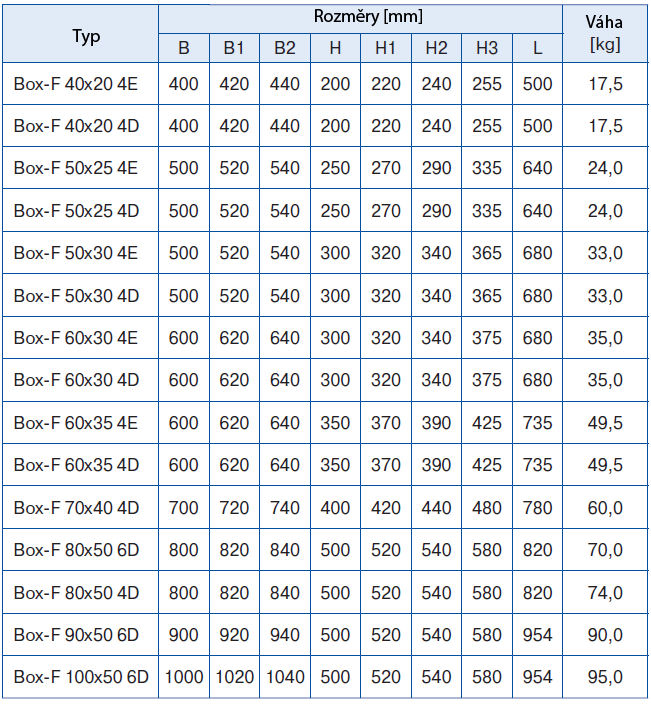

81 Instalační rozměry: 81

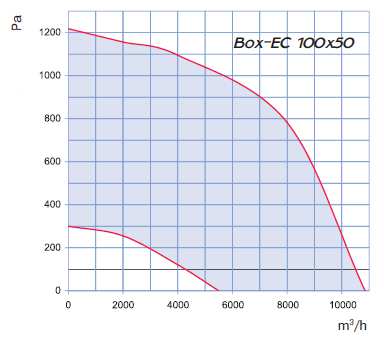

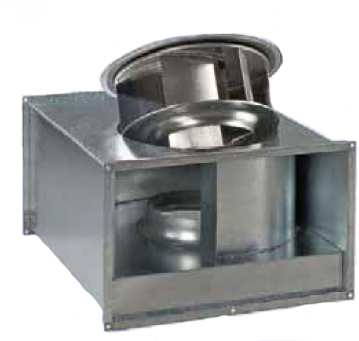

82 Radiální ventilátor pro obdélníkové potrubí s EC motorem Box EC Průtok vzduchu až m 3 /h Popis: Ventilátor pro přívod i odvod vzduchu, který je možné nainstalovat v různých prostorách. Vhodné pro vytvoření energeticky usporného a ovladatelného ventilačnho systému. Je kompatibilní s obdelníkovým vzduchovím potrubím o rozměru 600x300 až 1000x500 mm. Vzhled: Rotor a kryt ventilátoru jsou vyrobeny z atmosférickým vlivům odolné galvanizované oceli. Ventilátory jsou určeny k nepřetržitému provozu, ke stálému připojení k elektrické síti. Jsou vybaveny standardní 20mm přírubou pro připojení k obdelníkovemu vzduchovému potrubí. Přístupový panel je navržen k usnadnění údržby ventilátoru. Motor: Výkonný radiální ventilátor se zahnutými lopatkami poháněný EC motorem. Technologie EC splňuje veškeré požadavky dnešní doby na vysoukou výkonnost a úsporu energie. Motory EC potřebují o 50% méně energie než standadtní motory a mají účinnost až 90%. Motory EC mají vysokou výkonnost, nízkou hlučnost a dobře ovladatelnou rychlost. Jedno- nebo dvoufázový motor. Ovládání rychlosti: Ventilátory jsou ovládány 0-10V externím řídícím signálem, např. CDT E/0-10 ovladač rychlosti pro EC motory. Průtok vzduchu ventilátoru je regulován dle různých paramertů včetně úrovně teploty, tlak, kouř atd. Specifikace: Podle toho jak se kontrolované parametry mění, tak EC motor mění rychlost otáčení, aby bylo zajištěn optimální průtok vzduchu. Ventilátor je kompatibilní s 50 Hz a 60 Hz elektrickou sítí se stejnou maximální rychlostí. Výměna dat mezi PC a ventilátorem, kvůli nastavení a kontrole operačního systému. Ventilátory s motorem EC mohou být integrovány do sjednocené decentralizované počítačové sítě, aby mohl být ventilační systém nastaven dle specifických potřeb uživatele. Instalace: Ventilátory jsou navrženy pro montáž uvnitř obdelníkového vzduchového potrubí, možnost instalace do jakékoliv pozice. Příruba ventilátoru je připojena k potrubí pomocí šroubů, které jsou vloženy do otvoru příruby. Montáž do kruhového potrubí je možná s odtahovou přírubou pomocí redukce na kruhové potrubí, která je k dostání samostatně. Pokud jsou k připojení ventilátoru ke vzduchovému potrubí použity vibrace tlumící konektory zafixujte je k montážní konstrukci držáky nebo podporou. Při montáži nechejte dostatek volného místa tak, aby kryt byl snadno přístupný v případě potřeby servisních prací. 82

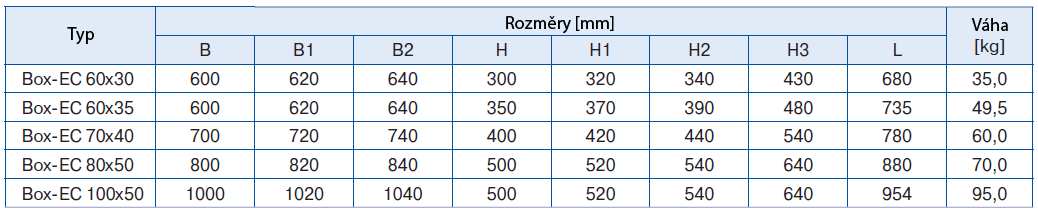

83 Instalační rozměry: Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX4. 83

84 Radiální ventilátor pro obdélníkové potrubí Box Průtok vzduchu až 2970 m 3 /h Popis: Ventilátor pro přívod i odvod vzduchu, který je možné nainstalovat v různých prostorách. Je kompatibilní s obdelníkovým vzduchovím potrubím o rozměru 400x200 až 600x350 mm. Vzhled: Rotor a kryt ventilátoru jsou vyrobeny z atmosférickým vlivům odolné galvanizované oceli. Ventilátory jsou určeny k nepřetržitému provozu, ke stálému připojení k elektrické síti. Jsou vybaveny standardním 20mm přírubou pro připojení k obdelníkovemu vzduchovému potrubí. Přístupový panel je navržen tak, aby usnadnil údržbu ventilátoru. Ventilátor o standardní velikosti 40x20 až 60x35 jsou vybaveny svorkovnicí zabudovanou v krytu ventilátoru. Ventilátory jsou, pro přívod energie, vybaveny externí svorkovnicí. Motor: Dvou nebo čtyř pólový asynchronní motor s externím rotorem a se zahnutými čepelemi, aby se zabránilo zpětnému proudění. Jednofázový (E) nebo třífázový (D) motor. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouho živitnost. Ochrana proti přehřátí vestavěným teplotním spínačem s externími olovnatými svorkami, pro spojení s externím ochranným ovládáním. Vedení teplotního spínače je navrženo pro připojení k příslušnému kontaktu obvodu, Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů s stupněm ochrany IPX4. nadproudovému relé nebo k terminálu autotransformátovému nebo tyristovému regulátoru rychlosti. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s auto transformátorovým ovladačem rychlosti (dostupný na objednávku). Instalace: Ventilátory jsou navrženy pro montáž uvnitř obdelníkového vzduchového potrubí, možnost instalace do jakékoliv pozice. Příruba ventilátoru je připojena k potrubí pomocí šroubou, které jsou vloženy do otvoru příruby. Montáž do kruhového potrubí je možná s odtahovou přírubou pomocí redukce na kruhové potrubí, která je k dostání samostatně. Pokud jsou k připojení ventilátoru ke vzduchovému potrubí použity vibrace tlumící konektory zafixujte je k montážní konstrukci držáky nebo podporou. Při montáži nechejte dostatek volného místa tak, aby kryt byl snadno přístupný v případě potřeby servisních prací. 84

85 Instalační rozměry: Specifikace: 85

86 86

87 87

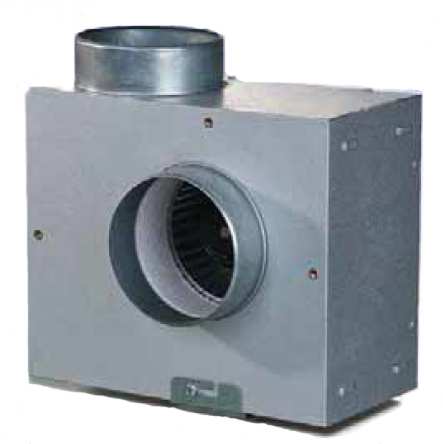

88 Komínové, radiální ventilátory Kamin Průtok vzduchu až 2970 m 3 /h Popis: Vhodný k zajištění přívodu telpého vzduchu z komínové komory do dalších místností. Vhodný pro vytápění občasně nebo sezóně obývaných budov. Provozní teplota od 0 do 150 C. Vhodný pro připojení ke kruhovému potrubí Ø125 až 160mm. Vzhled: Rotor a kryt jsou vyrobeny z galvanizované oceli. Teplotní izolace s nehořlavou minerální vlnou. Kryt je vybaven otvory, které zajišťují cirkulaci vzduchu uvnitř jednotky, čímž ochlazují motor. Možnost připojení doplňků ke krytu (filtr, směšovací komora, bypass systém). Ventilátor je vybaven externí svorkovnicí. K vypínání / zapínání ventilátoru, nebo ke změně nastavené teploty slouží zabudovaný regulátor teploty. Rozsah ovladače je 0 až 100% Instalace: Ventilátor je navžen pro připojení ke kruhovému vzduchovému potrubí, a je vhodný pro instalaci v jakékoliv poloze s ohledem na směr proudění vzduchu. Vzduchové potrubí může být navrženo a rozloženo tak, aby vedlo teplý vzduchu od ventilátor do obytného prostoru. Možnosti a úpravy: AF G3 kovová skříňka na filtr, která slouží k čištění filtrovaného vzduchu. KF kovová směšovací komora pro dodávky Motor: Jednofázový asynchroní motor s odstředivým rotorem se zahnutýmy čepelemi. Motor je umístěn mimo proudění vzduchu a je vybaven dalším axiálním rotorem, který je určen ke chalzení a ofukování motoru. Izolace motoru třída F. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouho živitnost. Ochrana proti přehřátí vestavěným teplotním spínačem s automatickým restartem. Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). chladného vzduchu. Komora obsahuje tlumič regulátoru teploty a filtr pro čištění vzduchu. Komora dodává chladný vzduch v případě, že teplota přesáhne 90 C a odvod horkého vzduchu v případě, že je ventilátor vypnutý. GF gravitační tlumič, který zabraňuje zpětnému prouděnívzduchu v systému a spolu se směšovací komorou KF poskytuje bypass motoru ochranu při přehřátím. 88

89 Funkce ventilátoru Kamin s AF filtrační skříňkou: Funkce ventilárotu Kamin s BY-PASS systémem: 89

90 Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IPX2. 90

91 Instalační rozměry ventilátorů Kamin Instalační rozměry ventilátorů Kamin s filtrační skříňkou AF Instalační rozměry ventilátorů Kamin se směšovací komorou a tlumičem GF 91

92 Monopotrubní, odtahové, radiální ventilační jednotky Valeo Průtok vzduchu až 150 m 3 /h Popis: Ventilační systém pro odvod vzduchu je vhodný k montáži ve výškových budovách. Vhodný pro budovy s mono-potrubním ventilačním systémem. Montáž v kuchyních a v koupelnách. Montážní kryt pro instalaci pod omítku nebo na povrch. Vzhled: Ventilační jednotka Valeo je navržena pro instalaci v plastovém nebo v ohnivzdorném krytu. Přední panel je vyroben z kvalitního, UV záření, odolného ABS plastu. Dlouhotrvající, čistící G4 filtr chrání motor, rotor a potrubní systém proti zanesení. V případě potřeby servisních prací je filtr snadno přístupný. Ventilační jednotka je v krytu přichycena speciálními západkami. Díky modernímu vzhledu a několika barevným provedením předního panelu se tento ventilátor hodí do jakéhokoliv interiéru. Stupeň ochrany IP55. Motor: Energeticky výkonný dvou- nebo třífázový motor s minimálními energetickými Možnosti pro 2 rychlostní jednotky Časovač (Valeo T) V závislosti na zapojení je ventilátoru vypnutý, nebo běží neustále na nižší rychlost.ventilátor je zapnut na vyšší rychlost externím spínačem 50s po aktivaci. Po vypnutí spínače pokračuje ventilátor v chodu vyšší rychlostí po 6 min. a poté se opět vrátí do výchozího pracovního módu. Regulovaný časovač (Valeo TR) V závislosti na zapojení je ventilátoru vypnutý, nebo běží neusále na nižší rychlost. Pokud je ventilátor zapnutý externí spínač jej přepne na vyšší rychlost za 0 až 150 s po aktivaci spínače. Po vypnutí pokračuje ve fuknci na vyšší rychlost po dobu 2 až 30 min, a poté se vrátí do předchozího módu. Doběhový čas a časová prodleva pro vyšší rychlost jsou nastavitelné vnitřním regulátorem. Vnitřní spínač (Valeo I) V závislosti na zapojení je ventilátor vypnutý nebo běží neustále na nižší rychlost. V nastavitelném intervalu 0,5 až 15 h ventilátor automaticky přepíná na 10 min. na vyšší rychlost. Interval přepínání je nastavitelný vnitřním požadavky a z galvanirované oceli vyrobený odstředivý rotor se zahnutými čepelemi. V závislosti na odporu vzduchu v systému automaticky udržuje v potrubí stálý tlak proudění vzduchu. Vyvážený rotor zajišťuje výkon s nízkou hlučností. Nejlepší aerodynamické vlastnosti díky speciálnímu spirálovitému vzledu krytu. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ovládání rychlosti: Krokové ovládání rychlosti pomocí externího ovladače, např. CDP -3/5 (k dostání samostatně) Velký výběr inteligentího ovládání, nastavitelného dle parametrů (časovač, regulovaný časovač, vnitřní spínač, fotosenzor, snímač vlhkosti). regulátorem. Pokud je v místnosti zapnuto světlo externím spínačem ventilátor přepne na vyšší rychlost za 50 s.. Foto-senzor (Valeo F) V závislosti na zapojení je ventilátor vypnutý, nebo běží neustále na nižší rychlost. Pokud je v místnosti zapnuto světlo externím spínačem ventilátor přepne na vyšší rychlost za 50 s. po vynutí světla ventilátor běží na vyšší rychlost po dobu 2 až 30 min, a poté se vrátí zpět do výhozího nastavení. Doba běhu na vyšší rychlost je nastavitelná vnitřním regulátorem. Snímač vlhkosti (Valeo H) V závisloti na zapojení je ventilátor vypnutý, nebo běží neustále na nižší rychlost. Ventilátor přepne na vyšší rychlost pokud relativní vlhkost v místnosti vzroste na 60% až 90% a vypne se až vlhkost klesne 10% pod nastavenou úroveň. Nucené přepnutí do vyšší rychlosti spolu s rozsvícením externím spínačem za 50 s po spuštění, doběhový časovač je nastevitelný vnitřním regulátorem na hodnotu 2 až 30 min. 92

93 Možnosti vyměnitelného předního panelu Sněhově bílý panel, který je standardně dodáván v balení, je možné vyměnit za následující modely. Montážní kryt pro ventilační jednotky Valeo BP 80 plastový kryt určený pro montáž pod omítku. Vyrovený z kvalitního ABS plastu a vybavený gravitačním tlumičem zpětného proudění. Instalován do zdi během stavebních prací pomocí standardně dodávaných držáků. Pro instalaci do vertikální pozice má podlouhlé kloubní otvory. Připojení k hlavní ventilační šachtě pomocí flexibilního vzduchového potrubí. Průměr napojení odtahového potrubí je 80mm. Po dokončení instalačních prací zakryjte kryt ochraným obalem, aby se zabránilo zanášení nečistot. Po ukončení prací instalujte jednotku Valeo dovnitř krytu. Pro odvodní ventilaci sousedící místnosti může být potrubí, zvlášt, připojeno ke krytu. Pro připojení tohoto potrubí odejměte zátku. 93

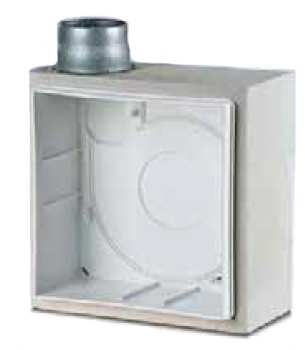

94 Ohnivzdorný montážní kryt pro ventilační jednotky Valeo BF 80 ohnivzdorný kryt určený pro montáž pod omítku. Vyroben ze silikátových desek na základě calciumsilikátu s vysokými teplotně izolačními vlastnosti. Vybaven oheň zadržujícím tlumičem, který brání rozšíření ohně a kouře dále vzduchovým potrubím. V případě, že teplota v potrubí dosáhne 90 C teplotní pojistka se roztaví a uzavře tlumič. V případě že je ventilátor vypnutný tento tlumič slouží jako tlumič zpětného proudění. Instalován do zdi nebo do stropu během stavebních prací pomocí standardně dodávaných držáků. Průměr napojení odvodního potrubí je 80mm. Elektřina je ventilátoru dodávána uzavřeným elektrickým přívodem. Pro odtahovou ventilaci sousedící místnosti může být potrubí zvlášt připojeno ke krytu z levé strany (úprava BFL 80), z pravé strany (BFR 80), ze spodní strany (BFD 80). Specifikace: 94

95 Aerodynamické vlastnosti Strmé křivky ukazují vysokotlakou výkonnost a stálé proudění vzduchu několika VALEO ventlilátorů integrovaných v jedné ventilační šachtě. - Dostupný tlak až 270 Pa při 35m 3 /h; - Dostupný tlak až 260 Pa při 60m 3 /h; - Dostupný tlak až 220 Pa při 100m 3 /h; Instalační rozměry 95

96 Výpočet průměru základní ventilační šachty pro mono-potrubní ventilační systémy Následující grafy ukazují rozměry ventilační šachty v závislosti na počtu podlaží výškové budovy s monopotrubním systémem. 60 m 3 /h Odtahová ventilace koupelen a WC Instalace 1 ventilátoru na každé jedno podlaží při jmenovitém průtoku vzduchu 60m 3 /h. 60 m 3 /h Intalace 2 ventilátorů na každé jedno podlaží při jmenovitém průtoku vzduchu 60m 3 /h. 96

97 Výpočet průměru základní ventilační šachty pro mono-potrubní ventilační systémy Následující grafy ukazují rozměry ventilační šachty v závislosti na počtu podlaží výškové budovy s monopotrubním systémem. 100 m 3 /h Odtahová ventilace kuchyní nebo ventilace z místnosti do místnosti Instalace jednoho ventilátoru na každé jedno podlaží při jemnovitém průtoku vzduchu 100m 3 /h pro plný provozní režim všech ventilátorů. Pro synchroní ventilaci z místnosti do místnosti: 60 m 3 /h koupelna a 40m 3 /h WC. 100 m 3 /h Instalace 2 ventilátorů pro každé jedno podlaží při jemnovitém průtoku vzduchu 100m 3 /h pro plný provozní režim všech ventilátorů. Pro synchroní ventilaci z místnosti do místnosti: 60 m 3 /h koupelna a 40m 3 /h WC. Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IP55. 97

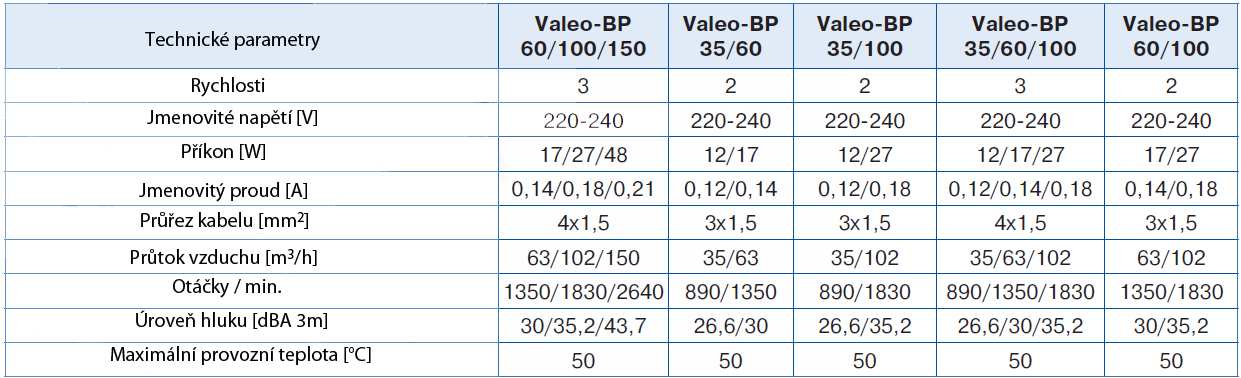

98 Monopotrubní, odtahové, radiální ventilační jednotky Valeo BP Průtok vzduchu až 150 m 3 /h Popis: Ventilační systém pro odvod vzduchu je vhodný k montáži ve výškových budovách. Vhodnný pro budovy s mono-potrubním ventilačním systémem. Montáž v kuchyních a v koupelnách. Montážní kryt pro instalaci pod omítku. Vzhled: Ventilátor se skládá z plastového krytu BP určeného pro montáž pod omítku a odtahové ventilační jednotky Valeo s plochým předním panelem. Kryt je vyroben z kvalitního ABS plastu a je vybaven gravitčním tlumičem, který brání zpětnému proudění. Přední panel je vyroben ze sněhobílého, UV záření odolného plastu. Dlouhotrvající, čistící G4 filtr chrání motor, rotor a potrubní systém proti zanesení. V případě potřeby servisních prací je filtr snadno přístupný. Pokud je kryt instalován s vertikální odchylkou speciální mřížky skryjí montážní nedostatky. Ventilační jednotka je v krytu přichycena speciálními západkami. Díky modernímu vzhledu a několika barevným provedením předního panelu se tento ventilátor hodí do jakéhokoliv interiéru. Elektřina je ventilátoru dodávána pomocí uzavřeného elektrického vedení na kryt a ventilační jednotka je vybavena svorkovnicí pro připojení k elektroinstalaci. Stupeň ochrany IP55. Motor: Energeticky výkonný dvou- nebo třífázový motor s minimálními energetickými požadavky a z galvanirované oceli vyrobený odstředivý rotor se zahnutými čepelemi. V závislosti na odporu vzduchu v systému automaticky udržuje v potrubí stálý tlak proudění vzduchu. Vyvážený rotor zajišťuje výkon s nízkou hlučností. Nejlepší aerodynamické vlastnosti díky speciálnímu spirálovitému vzledu krytu. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ventilátor je v krytu přichycen speciálními západkami. Ovládání rychlosti: Krokové ovládání rychlosti s pomocí externího ovladače, např. CDP -3/5 (k dostání samostatně) Velký výběr inteligentího ovládání, nastavitelného dle parametrů (časovač, regulovaný časovač, vnitřní spínač, fotosenzor, snímač vlhkosti). Instalace: Kryt ventilátoru je instalován do zdi nebo do stropu během stavebních prací pomocí standardně dodávaných držáků. Připojení k hlavní ventilační šachtě pomocí flexibilního vzduchového potrubí. Napájení ventilátoru pomocí uzavřeného elektrického vedení na krytu. Průměr napojení odtahového potrubí je 80mm. Po dokončení instalačních prací zakryjte kryt ochraným obalem, aby se zabránilo zanášení nečistot. Po ukončení prací instalujte jednotku Valeo dovnitř krytu. Pro odtahovou ventilaci sousedící místnosti může být potrubí, zvlášt, připojeno ke krytu. Pro připojení tohoto potrubí odejměte zátku. 98

99 Možnosti pro 2 rychlostní jednotky Časovač (Valeo BP T) V závislosti na zapojení je ventilátoru vypnutý, nebo běží neustále na nižší rychlost.ventilátor je zapnut na vyšší rychlost externím spínačem 50s po aktivaci. Po vypnutí spínače pokračuje ventilátor v chodu vyšší rychlostí po 6 min. a poté se opět vrátí do výchozího pracovního módu. Regulovaný časovač (Valeo BP TR) V závislosti na zapojení je ventilátoru vypnutý, nebo běží neusále na nižší rychlost. Pokud je ventilátor zapnutý externí spínač jej přepne na vyšší rychlost za 0 až 150 s po aktivaci spínače. Po vypnutí pokračuje ve fuknci na vyšší rychlost po dobu 2 až 30 min, a poté se vrátí do předchozího módu. Doběhový čas a časová prodleva pro vyšší rychlost jsou nastavitelné vnitřním regulátorem. Vnitřní spínač (Valeo BP I) V závislosti na zapojení je ventilátor vypnutý nebo běží neustále na nižší rychlost. V nastavitelném intervalu 0,5 až 15 h ventilátor automaticky přepíná na 10 min. na vyšší rychlost. Interval přepínání je nastavitelný Možnosti vyměnitelného předního panelu vnitřním regulátorem. Pokud je v místnosti zapnuto světlo externím spínačem ventilátor přepne na vyšší rychlost za 50 s.. Foto-senzor (Valeo BP F) V závislosti na zapojení je ventilátor vypnutý, nebo běží neustále na nižší rychlost. Pokud je v místnosti zapnuto světlo externím spínačem ventilátor přepne na vyšší rychlost za 50 s. po vynutí světla ventilátor běží na vyšší rychlost po dobu 2 až 30 min, a poté se vrátí zpět do výhozího nastavení. Doba běhu na vyšší rychlost je nastavitelná vnitřním regulátorem. Snímač vlhkosti (Valeo BP H) V závisloti na zapojení je ventilátor vypnutý, nebo běží neustále na nižší rychlost. Ventilátor přepne na vyšší rychlost pokud relativní vlhkost v místnosti vzroste na 60% až 90% a vypne se až vlhkost klesne 10% pod nastavenou úroveň. Nucené přepnutí do vyšší rychlosti spolu s rozsvícením externím spínačem za 50 s po spuštění, doběhový časovač je nastevitelný vnitřním regulátorem na hodnotu 2 až 30 min. Sněhově bílý panel, který je standardně dodáván v balení, je možné vyměnit za následující modely. 99

100 Strmé křivky ukazují vysokotlakou výkonnost a stálé proudění vzduchu několika VALEO - BP ventlilátorů integrovaných v jedné ventilační šachtě. - Dostupný tlak až 270 Pa při 35m 3 /h; - Dostupný tlak až 260 Pa při 60m 3 /h; - Dostupný tlak až 220 Pa při 100m 3 /h; 100

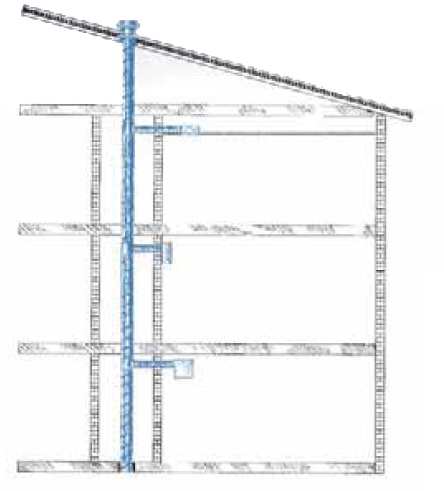

101 Instalační rozměry: Příklad uspořádání mono-potrubní ventilace ve výškových budovách Mechanizovaný, centralizovaný, mono-potrubní ventilační systém pro kuchyně a koupelny založený na ventilátorech VALEO BP je speciálně navržen pro intalaci v patrových, obytných budovách. Čerstý vzduch je přiváděn do ložnic, dětských pokojů nebo obývacích pokujů okny nebo okenními ventilátory. K dispozici jsou úpravy ventilátorů s regulací objemu vzduchu. Zatuchlý vzduch je odváděn odvodním ventilátorem z místnosti přes vnitřní dveře nebo dveřní mřížky v kuchyni, koupeně nebo na WC. Takto navržený ventilační systém zajišťuje nepřetržitou cirkulaci vzduchu v místnosti, příjemné prostředí a vysokou požární bezpečnost. Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IP

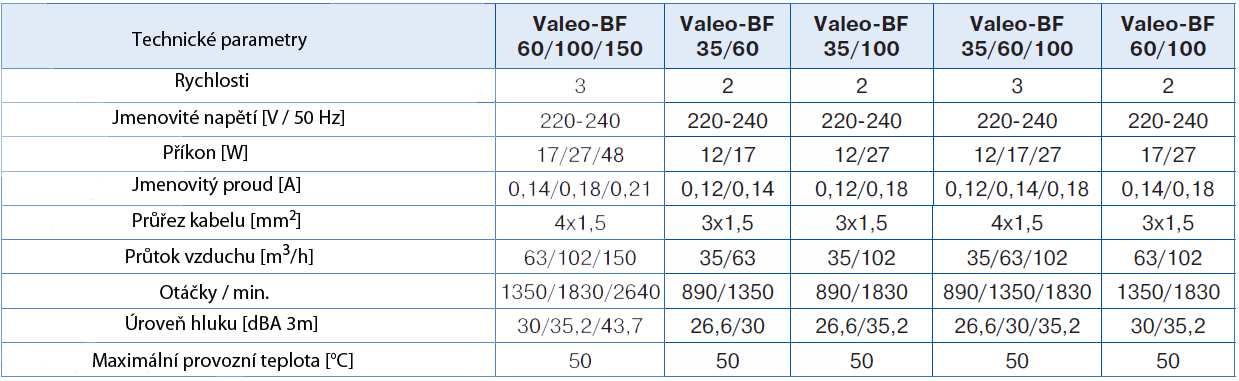

102 Monopotrubní, odtahové, radiální ventilační jednotky Valeo BF Průtok vzduchu - až 150 m 3 /h Popis: Ventilační systém pro odvod vzduchu je vhodný k montáži ve výškových budovách. Vhodnný pro budovy s mono-potrubním ventilačním systémem. Montáž v kuchyních a v koupelnách. Montážní kryt pro instalaci pod omítku. Vzhled: Motor: Ventilátor se skládá z ohnivzdorného krytu určeného pro montáž pod omítku a odtahové ventilační jednotky Valeo s plochým předním panelem. Vyroben ze silikátových desek na základě calciumsilikátu s vysokými teplotně izolačními vlastnosti. Vybaven oheň zadržujícím tlumičem, který brání rozšíření ohně a kouře dále vzduchovým potrubím. V případě, že teplota v vpotrubí dosáhne 90 C teplotní pojistka se roztaví a uzavře tlumič. V případě že je ventilátor vypnutný tento tlumič slouží jako tlumič zpětného proudění. Přední panel je vyroben ze sněhobílého, UV záření odolného plastu. Dlouhotrvající, čistící G4 filtr chrání motor, rotor a potrubní systém proti zanesení. V případě potřeby servisních prací je filtr snadno přístupný. Pokud je kryt instalován s vertikální odchylkou speciální mřížky skryjí montážní nedostatky. Elektřina je ventilátoru dodávána pomocí uzavřeného elektrického vedení na kryt a ventilační jednotka je vybavena svorkovnicí pro připojení k elektroinstalaci. Pro odtahovou ventilaci sousedící místnosti může být potrubí zvlášt připojeno ke krytu z levé strany (úprava Valeo BFL), z pravé strany (Valeo BFR), ze spodní strany (Valeo BFD). Energeticky výkonný dvou- nebo třífázový motor s minimálními energetickými požadavky a z galvanirované oceli vyrobený odstředivý rotor se zahnutými čepelemi. V závislosti na odporu vzduchu v systému automaticky udržuje v potrubí stálý tlak proudění vzduchu. Vyvážený rotor zajišťuje výkon s nízkou hlučností. Nejlepší aerodynamické vlastnosti díky speciálnímu spirálovitému vzledu krytu. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ventilátor je v krytu přichycen speciálními západkami. Ovládání rychlosti: Krokové ovládání rychlosti s pomocí externího ovladače, např. CDP -3/5 (k dostání samostatně) Velký výběr inteligentího ovládání, nastavitelného dle parametrů (časovač, regulovaný časovač, vnitřní spínač, fotosenzor, snímač vlhkosti). Instalace: Kryt ventilátoru je instalován do zdi nebo do stropu během stavebních prací pomocí standardně dodávaných držáků. Připojení k hlavní ventilační šachtě pomocí flexibilního vzduchového potrubí. Napájení ventilátoru pomocí uzavřeného elektrického vedení na krytu. Průměr napojení odvodního potrubí je 80mm. Po dokončení instalačních prací zakryjte kryt ochraným obalem, aby se zabránilo zanášení nečistot. Po ukončení prací instalujte ventilační jednotku dovnitř krytu. 102

103 Možnosti pro 2 rychlostní jednotky Časovač (Valeo BF T) V závislosti na zapojení je ventilátoru vypnutý, nebo běží neustále na nižší rychlost.ventilátor je zapnut na vyšší rychlost externím spínačem 50s po aktivaci. Po vypnutí spínače pokračuje ventilátor v chodu vyšší rychlostí po 6 min. a poté se opět vrátí do výchozího pracovního módu. Regulovaný časovač (Valeo BF TR) V závislosti na zapojení je ventilátoru vypnutý, nebo běží neusále na nižší rychlost. Pokud je ventilátor zapnutý externí spínač jej přepne na vyšší rychlost za 0 až 150 s po aktivaci spínače. Po vypnutí pokračuje ve fuknci na vyšší rychlost po dobu 2 až 30 min, a poté se vrátí do předchozího módu. Doběhový čas a časová prodleva pro vyšší rychlost jsou nastavitelné vnitřním regulátorem. Vnitřní spínač (Valeo BF I) V závislosti na zapojení je ventilátor vypnutý nebo běží neustále na nižší rychlost. V nastavitelném intervalu 0,5 až 15 h ventilátor automaticky přepíná na 10 min. na vyšší rychlost. Interval přepínání je nastavitelný Možnosti vyměnitelného předního panelu vnitřním regulátorem. Pokud je v místnosti zapnuto světlo externím spínačem ventilátor přepne na vyšší rychlost za 50 s.. Foto-senzor (Valeo BF F) V závislosti na zapojení je ventilátor vypnutý, nebo běží neustále na nižší rychlost. Pokud je v místnosti zapnuto světlo externím spínačem ventilátor přepne na vyšší rychlost za 50 s. po vynutí světla ventilátor běží na vyšší rychlost po dobu 2 až 30 min, a poté se vrátí zpět do výhozího nastavení. Doba běhu na vyšší rychlost je nastavitelná vnitřním regulátorem. Snímač vlhkosti (Valeo BF H) V závisloti na zapojení je ventilátor vypnutý, nebo běží neustále na nižší rychlost. Ventilátor přepne na vyšší rychlost pokud relativní vlhkost v místnosti vzroste na 60% až 90% a vypne se až vlhkost klesne 10% pod nastavenou úroveň. Nucené přepnutí do vyšší rychlosti spolu s rozsvícením externím spínačem za 50 s po spuštění, doběhový časovač je nastevitelný vnitřním regulátorem na hodnotu 2 až 30 min. Sněhově bílý panel, který je standardně dodáván v balení, je možné vyměnit za následující modely. 103

104 Strmé křivky ukazují vysokotlakou výkonnost a stálé proudění vzduchu několika VALEO BF ventlilátorů integrovaných v jedné ventilační šachtě. - Dostupný tlak až 270 Pa při 35m 3 /h; - Dostupný tlak až 260 Pa při 60m 3 /h; - Dostupný tlak až 220 Pa při 100m 3 /h; 104

105 Instalační rozměry: Příklad uspořádání mono-potrubní ventilace ve výškových budovách Mechanizovaný, centralizovaný, mono-potrubní ventilační systém pro kuchyně a koupelny založený na ventilátorech VALEO BF je speciálně navržen pro intalace v patrových, obytných budovách s vysokýmy požadavky na požární bezpečnost. Mezipodlažní tlumiče jsou instalovány do sestaveného potrubí mezi ventilační šachty, aby zabránil rozšíření ohně a kouře v případě požáru. Čerstvý vzduch je přiváděn do ložnic, dětských pokojů nebo obývacích pokujů okny nebo okenními ventilátory. K dispozici jsou úpravy ventilátorů s regulací objemu vzduchu. Zatuchlý vzduch je odváděn odvodním ventilátorem z místnosti přes vnitřní dveře nebo dveřní mřížky v kuchyni, koupeně nebo na WC. Takto naržený ventilační systém zajišťuje nepřetržitou cirkulaci vzdzchu v místnosti, příjemné prostředí a vysokou požární bezpečnost. Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IP

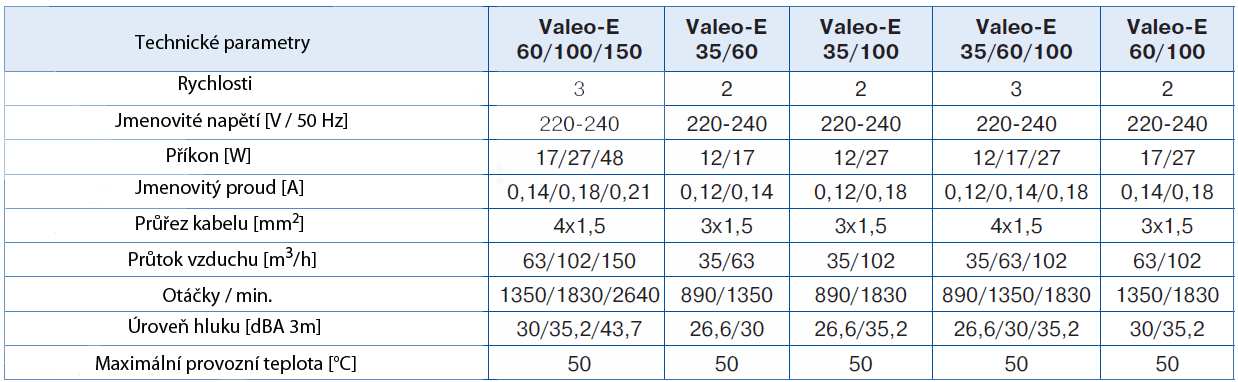

106 Monopotrubní, odtahové, radiální ventilační jednotky Valeo - E Průtok vzduchu až 150 m 3 /h Popis: Ventilační systém pro odvod vzduchu je vhodný k montáži ve výškových budovách. Vhodnný pro budovy s mono-potrubním ventilačním systémem. Montáž v kuchyních a v koupelnách. Montážní kryt pro instalaci na povrch stěny nebo stropu. Vzhled: Ventilátor se skládá z plastového krytu určeného pro montáž na povrch stěny nebo stropu a jednotky Valeo s plochým předním panelem. Kryt je vyroben z odolného ABS plastu, kryt má gravitační tlumič zpětného proudění. Přední panel je vyroben ze sněhobílého, UV záření odolného plastu. Dlouhotrvající, čistící G4 filtr chrání motor, rotor a potrubní systém proti zanesení. V případě potřeby servisních prací je filtr snadno přístupný. Pokud je kryt instalován s vertikální odchylkou speciální mřížky skryjí montážní nedostatky. Ventilační jednotka je v krytu přichycena speciálními západkami. Díky modernímu vzhledu a několika barevným provedením předního panelu se tento ventilátor hodí do jakéhokoliv interiéru. Elektřina je ventilátoru dodávána pomocí uzavřeného elektrického vedení na kryt a ventilační jednotka je vybavena svorkovnicí pro připojení k elektroinstalaci. Stupeň ochrany IP55. Motor: Energeticky výkonný dvou- nebo třífázový motor s minimálními energetickými požadavky a z galvanirované oceli vyrobený odstředivý rotor se zahnutými čepelemi. V závislosti na odporu vzduchu v systému ventilátor automaticky udržuje v potrubí stálý tlak proudění vzduchu. Vyvážený rotor zajišťuje výkon s nízkou hlučností. Nejlepší aerodynamické vlastnosti díky speciálnímu spirálovitému vzledu krytu. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouhou životnost. Ventilátor je v krytu přichycen speciálními západkami. Ovládání rychlosti: Krokové ovládání rychlosti s pomocí externího ovladače, např. CDP -3/5 (k dostání samostatně) Velký výběr inteligentího ovládání, nastavitelného dle parametrů (časovač, regulovaný časovač, vnitřní spínač, fotosenzor, snímač vlhkosti). Instalace: Připojení k hlavní ventilační šachtě pomocí flexibilního vzduchového potrubí a elektrické vedení ventilátoru jsou vedeny do místa přes zeď, nebo strop. Napájení ventilátoru pomocí uzavřeného elektrického vedení na krytu. Průměr napojení odtahového potrubí je 80mm. Kryt je instalován po potřebných míst pomocí hmoždinek. Ventilace je namontována v intalovaném a upevňeném krytu. 106

107 Možnosti pro 2 rychlostní jednotky Časovač (Valeo E T) V závislosti na zapojení je ventilátoru vypnutý, nebo běží neustále na nižší rychlost.ventilátor je zapnut na vyšší rychlost externím spínačem 50s po aktivaci. Po vypnutí spínače pokračuje ventilátor v chodu vyšší rychlostí po 6 min. a poté se opět vrátí do výchozího pracovního módu. Regulovaný časovač (Valeo E TR) V závislosti na zapojení je ventilátoru vypnutý, nebo běží neusále na nižší rychlost. Pokud je ventilátor zapnutý externí spínač jej přepne na vyšší rychlost za 0 až 150 s po aktivaci spínače. Po vypnutí pokračuje ve fuknci na vyšší rychlost po dobu 2 až 30 min, a poté se vrátí do předchozího módu. Doběhový čas a časová prodleva pro vyšší rychlost jsou nastavitelné vnitřním regulátorem. Vnitřní spínač (Valeo E I) V závislosti na zapojení je ventilátor vypnutý nebo běží neustále na nižší rychlost. V nastavitelném intervalu 0,5 až 15 h ventilátor automaticky přepíná na 10 min. na vyšší rychlost. Interval přepínání je nastavitelný Možnosti vyměnitelného předního panelu vnitřním regulátorem. Pokud je v místnosti zapnuto světlo externím spínačem ventilátor přepne na vyšší rychlost za 50 s.. Foto-senzor (Valeo E F) V závislosti na zapojení je ventilátor vypnutý, nebo běží neustále na nižší rychlost. Pokud je v místnosti zapnuto světlo externím spínačem ventilátor přepne na vyšší rychlost za 50 s. po vynutí světla ventilátor běží na vyšší rychlost po dobu 2 až 30 min, a poté se vrátí zpět do výhozího nastavení. Doba běhu na vyšší rychlost je nastavitelná vnitřním regulátorem. Snímač vlhkosti (Valeo E H) V závisloti na zapojení je ventilátor vypnutý, nebo běží neustále na nižší rychlost. Ventilátor přepne na vyšší rychlost pokud relativní vlhkost v místnosti vzroste na 60% až 90% a vypne se až vlhkost klesne 10% pod nastavenou úroveň. Nucené přepnutí do vyšší rychlosti spolu s rozsvícením externím spínačem za 50 s po spuštění, doběhový časovač je nastevitelný vnitřním regulátorem na hodnotu 2 až 30 min. Sněhově bílý panel, který je standardně dodáván v balení, je možné vyměnit za následující modely. 107

108 Strmé křivky ukazují vysokotlakou výkonnost a stálé proudění vzduchu několika VALEO - E ventlilátorů integrovaných v jedné ventilační šachtě. - Dostupný tlak až 270 Pa při 35m 3 /h; - Dostupný tlak až 260 Pa při 60m 3 /h; - Dostupný tlak až 220 Pa při 100m 3 /h; 108

109 Instalační rozměry: Příklad uspořádání mono-potrubní ventilace ve výškových budovách Mechanizovaný, centralizovaný, mono-potrubní ventilační systém pro kuchyně a koupelny založený na ventilátorech VALEO E je speciálně navržen pro intalaci v patrových, obytných budovách. Čerstý vzduch je přiváděn do ložnic, dětských pokojů nebo obývacích pokujů okny nebo okenními ventilátory. K dispozici jsou úpravy ventilátorů s regulací objemu vzduchu. Zatuchlý vzduch je odváděn odtahovým ventilátorem z místnosti přes vnitřní dveře nebo dveřní mřížky v kuchyni, koupeně nebo na WC. Takto naržený ventilační systém zajišťuje nepřetržitou cirkulaci vzdzchu v místnosti, příjemné prostředí a vysokou požární bezpečnost. Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IP

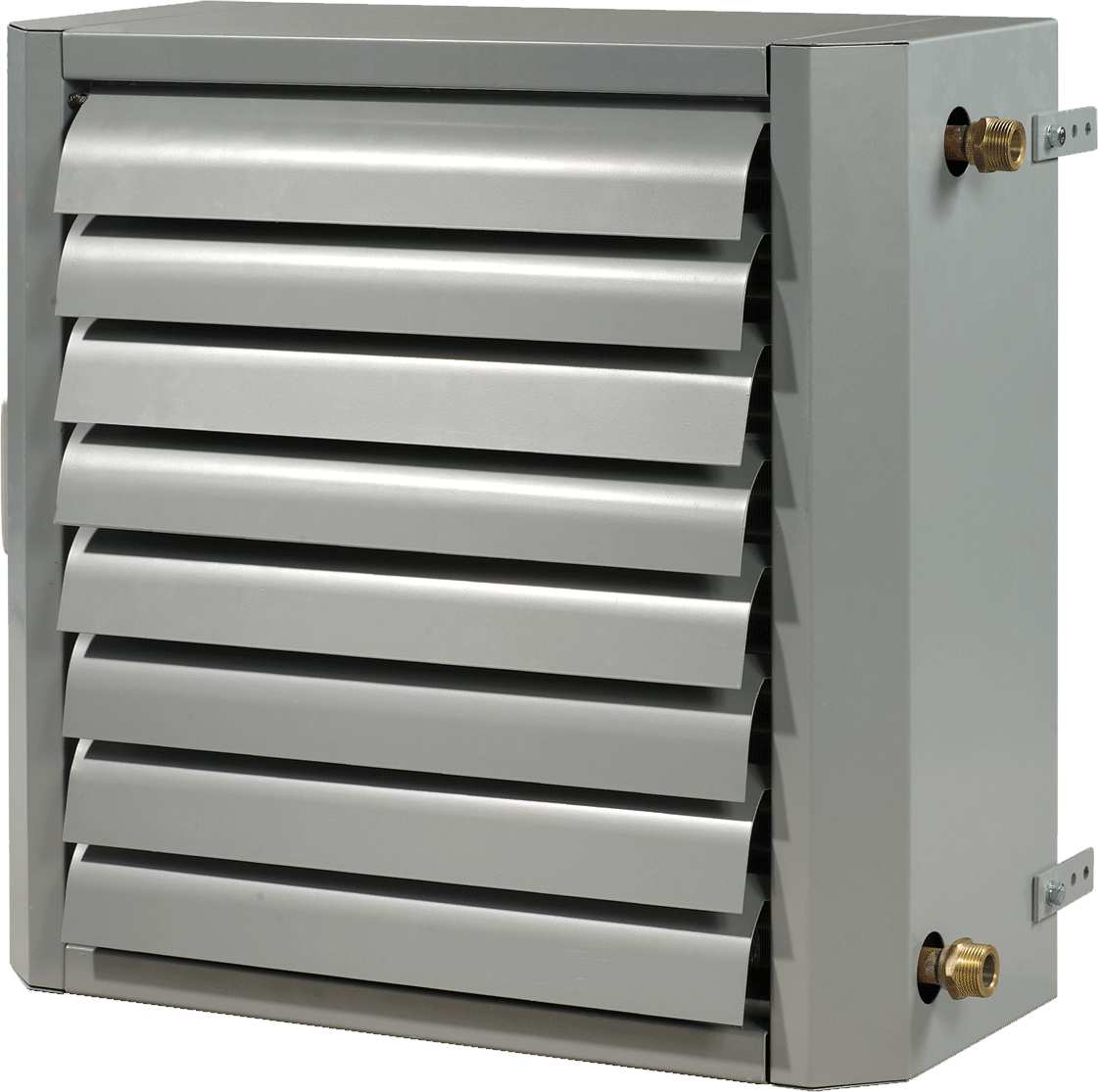

110 Jednotky pro chlazení a ohřívání vzduchu ALBE Průtok vzduchu až 3850 m 3 /h Topný výkon až 45 kw Popis: Vzduch ohřívající nebo ochlazující vodou a jeho rovnoměrná distrubuce v pokoji s ventilátorem a žaluziemi. Energeticky efektivní způsob ohřívání a ochlazování vzduchu v různých prostorách včetně středně velkých a rozsáhlých budovách. Lokální ohřívání, nebo chlazení pracovních míst nebo jednotlivých prostor. Vzhled: Asynchroní externí rotor motor a axiální rotor. Jednofázový motor. Motor je vybaven kuličkovými ložisky, které mu dodávají dlouho živitnost. Ventilátor je vybaven teplotní ochranou s automatickým restartem. Ochrana proti přehřátí vestavěným teplotním spínačem s automatickým restartem. Specifikace: Ovládání rychlosti: Hladký nebo krokový regulátor rychlosti s tyristorovým nebo s autotransformátorovým ovladačem rychlosti (dostupný na objednávku). Ovládání rychlosti ventilátoru poskytuje příslušnou regulaci proudění vzduchu a prostupu tepla, nebo chladu. Instalace: Jednotka může být namontována vertikálně na zdi, na sloupy, nebo horizontálně na stropy nebo na nosníky. Bezpečnostní předpisy: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu. Jsou zařazeny do třídy spotřebičů se stupněm ochrany IP

111 Technické parametry pro režim ohřívání: Technické parametry pro režim chlazení: 111

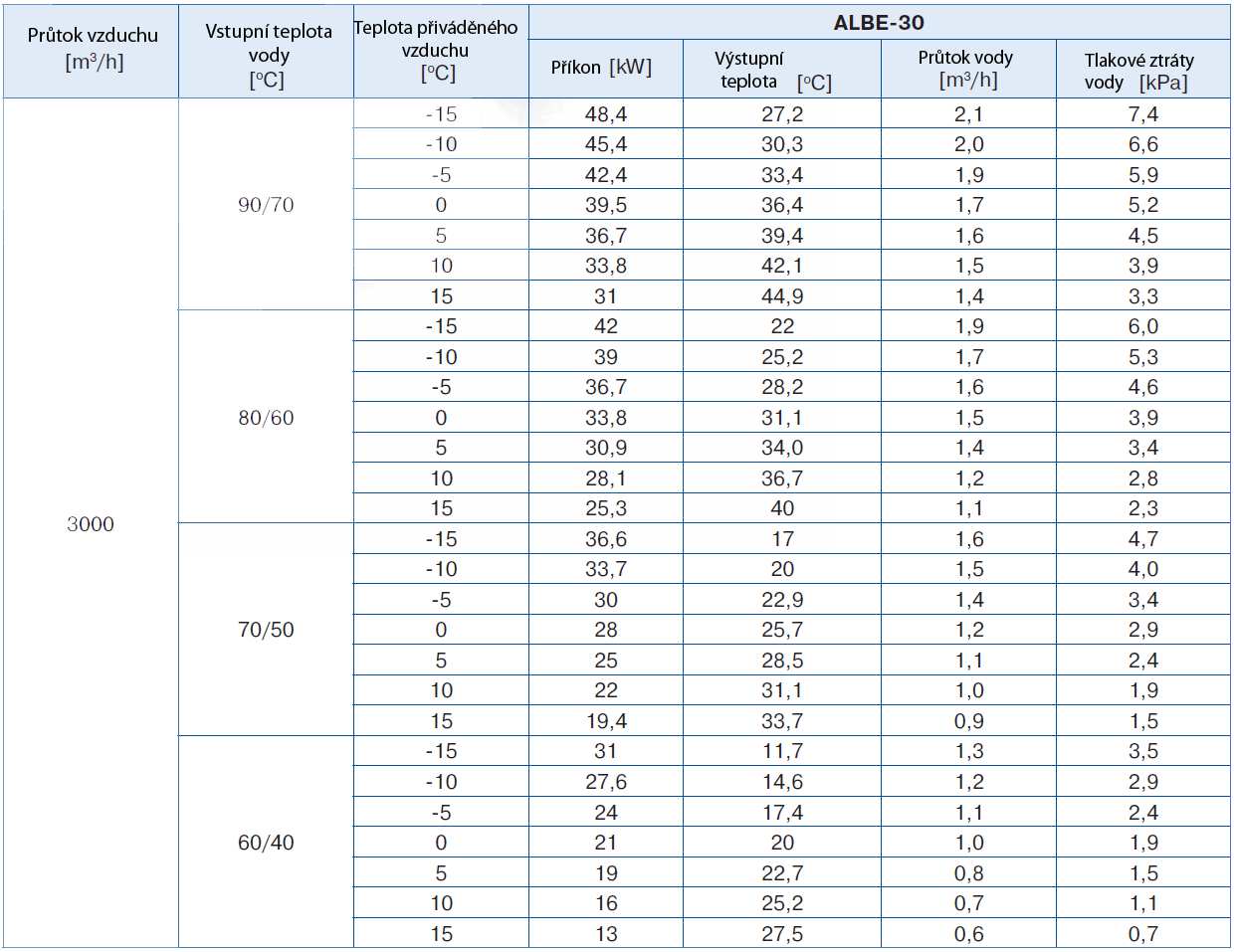

112 Technická data pro režim ohřívání: Technická data pro režim chlazení: Technická data pro režim chlazení: 112

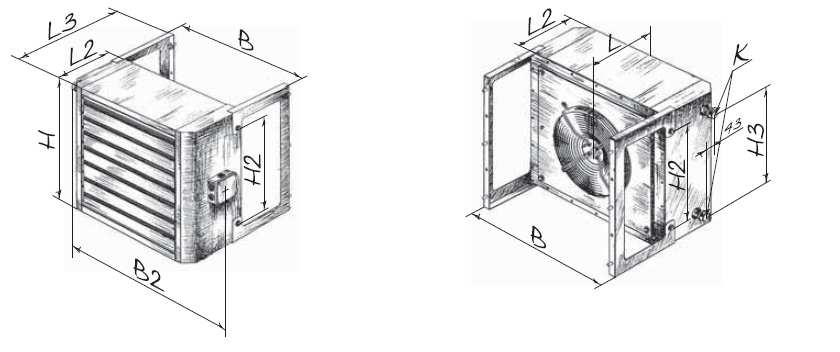

113 Technické parmetry pro režim ohřívání: Instalační rozměry: 113
