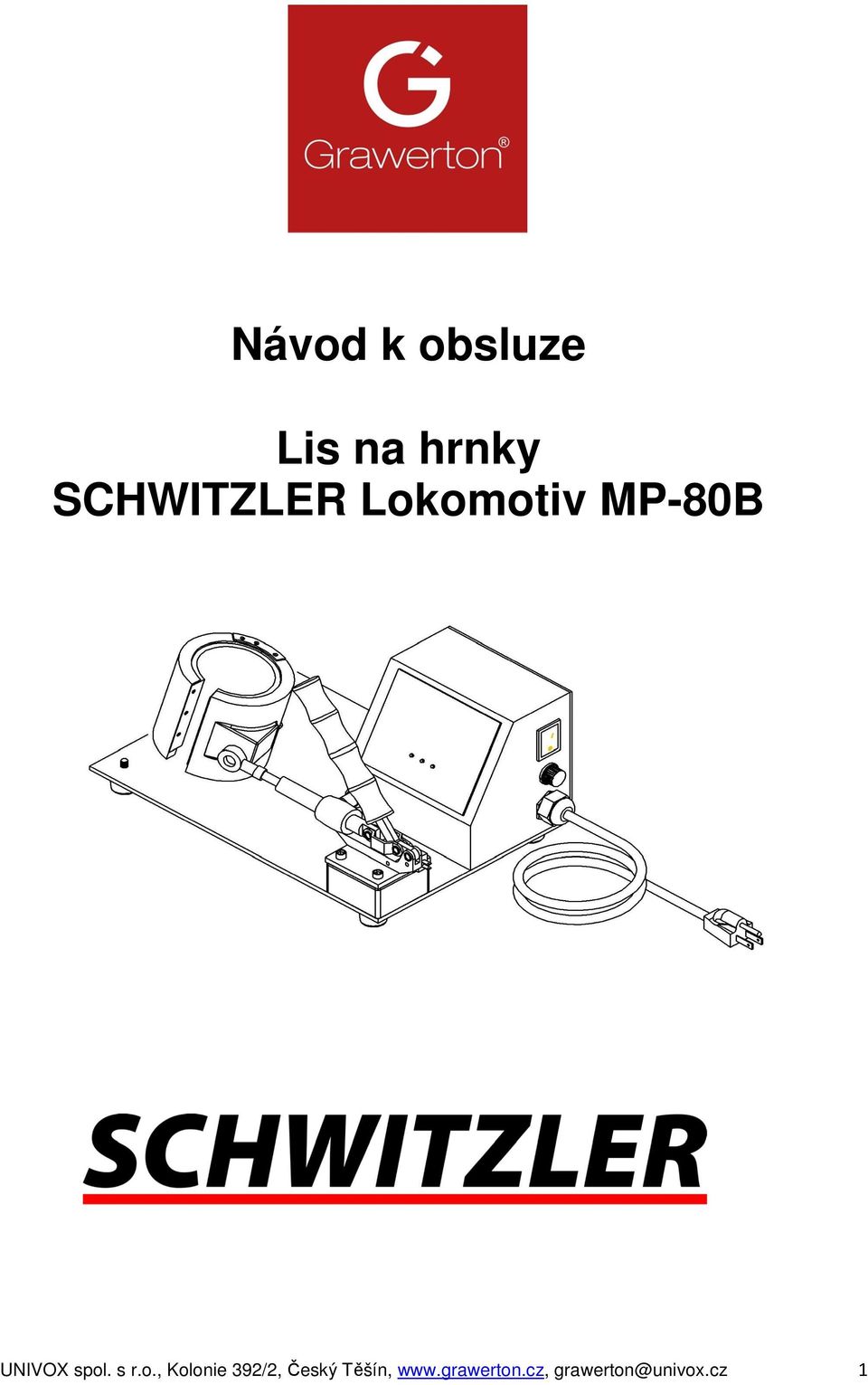

1 Návod k obsluze Lis na hrnky SCHWITZLER Lokomotiv MP-80B UNIVOX spol. s r.o., Kolonie 392/2, Český Těšín, grawerton@univox.cz 1

2 Použití: Lis SCHWITZLER Lokomotiv MP-80B je určen k transferovým přenosům na hrnky o průměru 80 mm. Technické parametry: Rozměry lisu: 22x35x16,5 cm Rozměry balení: 43x29x28 cm Hmotnost brutto: 6,65 kg Výkon: 300W Napájení: 220V Max. teplota: 225 C Rozpětí teploty: C Rozpětí času: s Před započetím práce na stroji se obsluha musí obeznámit s návodem k použití a celkovými předpisy bezpečnosti práce. Lis může obsluhovat pouze osoba řádně proškolená. Schéma lisu 1 Vypínač 5 Display 2 Pojistka 6 Spínač 3 Napájecí kabel 7 Dolní topné těleso 4 Regulace přítlaku UNIVOX spol. s r.o., Kolonie 392/2, Český Těšín, grawerton@univox.cz 2

3 Nastavení lisu: KROK 1: Ujistěte se, zda je přívodní kabel správně zapojen do zásuvky. KROK 2: Na displeji se zobrazí. Stiskněte tlačítko (OK), rozsvítí se označující stupně Celsia ( C). Stisknutím tlačítek nebo zvolíte stupně Celsia, případně stupně Farenheita (F) KROK 3: Po potvrzení stupňů tlačítkem OK se displej přepne na a nastavte požadovanou teplotu a potvrďte tlačítkem OK. nastavení teploty. Pomocí tlačítek KROK 4: Po potvrzení teploty se objeví hodnota opět potvrďte tlačítkem OK. označující čas. Pomocí tlačítek a zvolte čas a Pro potisk KLASICKÝCH hrnků doporučujeme následující nastavení 195 C, s. UPOZORNĚNÍ! Doporučené nastavení hodnot transferu se mohou měnit v závislosti na podmínkách pracovního prostřední a druhu hrnku. KROK 5: Po potvrzení času se na displeji zobrazí aktuální teplota topného tělesa, teplota začne stoupat. KROK 6: Po dosažení požadované teploty se aktivuje zvukový signál. Umístěte hrnek s nalepeným výtiskem grafiky do lisu a přizpůsobte přítlak. Pro upevnění výtisku na hrnek použijte termolepící pásky, která je odolná vůči vysokým teplotám. Následně uzavřete topné těleso lisu pomocí páky. Na displeji se spustí odpočet nastaveného času a současně se vypne zvukový signál. Pro dosažení požadovaného výsledku je nutno upravit přítlak - pootáčením regulátoru ve směru hodinových ručiček pro zvětšení přítlaku nebo proti směru hodinových ručiček pro zmenšení přítlaku. KROK 7: Po uplynutí nastaveného času se aktivuje zvukový signál. Uvolněte přítlačnou páku, současně se vypne zvukový signál. KROK 8: Přenos je hotov, opatrně vyjměte hrnek z lisu. (UPOZORNĚNÍ! Potištěný hrnek je velmi horký!) Potřebujete-li přenos opakovat na větší množství stejného předmětu, stiskněte tlačítko OK, potvrďte nastavení času a teploty a postup opakujte. UNIVOX spol. s r.o., Kolonie 392/2, Český Těšín, grawerton@univox.cz 3

4 Bezpečnostní pokyny 1) 1) Před započetím práce na stroji se obsluha musí důkladně obeznámit s návodem k použití a všeobecnými předpisy bezpečnosti práce na daném pracovišti. Lis může obsluhovat pouze osoba řádně proškolená. 2) Výhřevné části lisu jsou velmi horké. Dbejte opatrnosti, abyste předešli případným popáleninám. 3) Je zakázáno provádět jakékoli opravy na stroji. V případě rozpoznání jakékoli poruchy, vypněte lis a kontaktujte servisní oddělení prodávající firmy. 4) Pokud lis nebudete používat více než půl hodiny, teplota výhřevné desky klesne na pokojovou teplotu. 5) Lis musí být do sítě připojen shodně s návodem. Před připojením stroje do sítě zkontrolujte, zda se údaje o el. napětí a frekvenci uvedené na štítku stroje shodují s hodnotami v místě použití lisu. 6) Lis musí být zapojen do zástrčky s uzemněním. Zapojení do neuzemněné zástrčky může vést k poškození stroje, případně k jiné nehodě. 7) Před jakoukoli manipulací s lisem (např. přemístění), odpojte lis ze sítě. 8) Je zakázáno používat lis, pokud jsou přívodní kabel nebo zástrčka poškozeny. 9) Není-li stroj v provozu, odpojte jej ze sítě. 10) Během přenosu mohou vznikat nepříjemné výpary. Proto řádně zvažte případnou montáž odvětrávacího zařízení. 11) Zařízení nemůže být obsluhováno více lidmi najednou. 12) Lis nemůže být obsluhován dětmi. 13) Do lisu nevkládejte předměty, které nejsou k tepelnému přenosu určeny. Tipy pro ochranu životního prostředí Obal a výplně odevzdejte do sběru. Univox, spol. s r.o. je zapojen do Systému sdruženého plnění EKO-KOM, klientské číslo EK-F Prodejní cena elektrických strojů zahrnuje poplatek za recyklaci elektroodpadu. Výše poplatku je uvedena na Zpětný odběr elektroodpadu je řešen v rámci systému REMA. Po ukončení životnosti stroj zlikvidujte prostřednictvím k tomu určených recyklačních středisek. Stroj a obal likvidujte jako tříděný odpad. Při likvidaci dodržujte zásady ochrany životního prostředí. Záruční podmínky Univox, spol. s r.o poskytuje záruku na lis SCHWITZLER Lokomotiv MP-80B v délce 12 měsíců od data prodeje na faktuře. Na spotřební materiál jako jsou termotransférové pásky se vztahuje záruka v délce 6 měsíců. Záruka se nevztahuje na: -závady způsobené nesprávným používáním v rozporu s návodem, -mechanická poškození zaviněná uživatelem, -opravy prováděné neoprávněnou osobou. UNIVOX spol. s r.o., Kolonie 392/2, Český Těšín, grawerton@univox.cz 4

5 Schéma zapojení K 0 : Vypínač napájení K1: Spínač FU: Pojistka (3A/250V) EH 1 EH 2 : Topné těleso T: Transformátor C: Magnet P 1 (P 2 ): Bezpečnostní vypínač SJ: Display R1: Relé UNIVOX spol. s r.o., Kolonie 392/2, Český Těšín, grawerton@univox.cz 5

6 Schéma lisu Číslo Název dílu Počet 1 Podstavec 1 2 Podstavec topného tělesa 4 3 Spínač 1 4 Tělo řídící jednotky 1 5 Pojistka 1 6 Vypínač napájení 1 7 Relé 5 8 Transformátor 5 9 Zadní kryt řídící jednotky 5 10 Topné těleso 4 11 Spojovací část topného tělesa 1 12 Tělo topného tělesa 1 13 Tělo topného tělesa 1 14 Spojovací část 1 15 Gumový podstavec 4 16 Kryt převodu 1 17 Dolní topné tělesa 1 UNIVOX spol. s r.o., Kolonie 392/2, Český Těšín, grawerton@univox.cz 6
