1 Vážený obchodní partnere, Název projektu: Rekonstrukce osobního výtahu Hoření 3 v Ústí nad Labem Nosnost nového výtahu: 480 kg děkujeme Vám za Vaší poptávku a věříme, že pomocí našeho řešení budeme schopni splnit Vaše požadavky. Vaše rozhodnutí pro toto řešení je rozhodnutím pro spolehlivý a bezpečný provoz, vysokou hospodárnost, dlouhou životnost a zároveň i pro šetrný přístup k životnímu prostředí. Naše společnost je držitelem mezinárodniho certifikátu systému řízeni a zabezpečovaní jakosti dle ČSN ČSN EN ISO 9001:2009, EN ISO 14001:2005, ČSN OHSAS 18001:2008 a Autorizovaná servisní firma. Vzhledem k neustále se zvyšujícím nárokům zainteresovaných stran (společnost, zákazník, organizace) na systém ochrany životního prostředí a efektivní realizaci v organizacích má naše společnost zaveden a řídí se dle norem systému environmentálního managementu. Certifikace podle ČSN OHSAS 18001:2008 napomáhá firmě HELGOS prokázat závazek k zajišťování a zlepšování bezpečnosti práce a ochrany zdraví při práci přijatý na všech úrovních a všemi funkcemi v naší organizaci. Certifikát také prokazuje, že organizace systematicky omezuje rizika, resp. nebezpečí, která ohrožují bezpečnost a zdraví všech osob ovlivňovaných činnostmi, výrobky nebo službami organizace. 1

2 OBSAH NABÍDKY: 1. Technické parametry navrhovaného výtahu 2. Cena výtahu 3. Nadstandartní provedení možnosti 4. Cenová nabídka výměny madel a zábradlí u šachty 5. Technické provedení a možnosti rekonstrukce výtahové šachty 6. Návrh harmonogramu zakázky 7. Platební podmínky 8. Záruka 2

2.Technické parametry nového výtahu Výtah TOV 480/1,00 Strojovna v samostatné místnosti nad šachtou Nosnost 480kg Rychlost 1,0 m/s Elektrické komponenty šachty Výtahový rozvaděč HELGOS Naše

Pohon výtahu bezpřevodový stroj BVS 100/0500 Naprosto spolehlivý bezpřevodový stroj se kterým máme ty nejlepší zkušenosti.

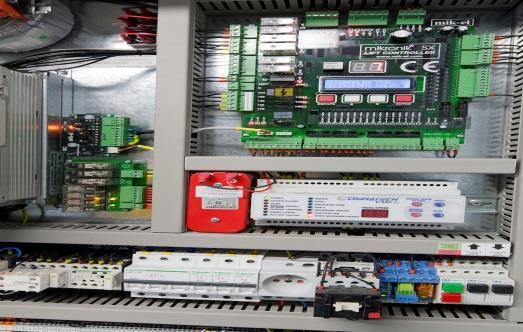

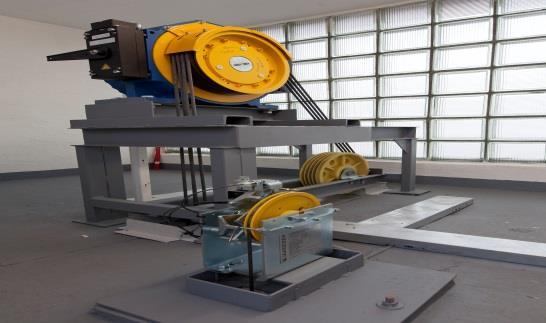

3 2.Technické parametry nového výtahu Výtah TOV 480/1,00 Strojovna v samostatné místnosti nad šachtou Nosnost 480kg Rychlost 1,0 m/s Elektrické komponenty šachty Výtahový rozvaděč HELGOS Naše společnost je předním dodavatelem elektro komponentů výtahů na trhu v České republice. Dodává výtahové rozvaděče i do řady evropských zemí. Ročně vyrobí a dodá přes 500 výtahových rozvaděčů. Pohon výtahu bezpřevodový stroj BVS 100/0500 Naprosto spolehlivý bezpřevodový stroj se kterým máme ty nejlepší zkušenosti. Největší výhody stroje jsou v jeho spolehlivosti, tichém provozu, nízké spotřebě elektrické energie a dlouhé životnosti. Jmenovitý výkon motoru pro plné zatížení je 4,9kW Pohon je navržen jako bezpřevodový s třífázovým synchronním motorem a s integrovaným oděruodolným trakčním kotoučem. Elektromagnetická dvoučelisťová brzda se tiše aktivuje pomocí cívky a samotné brzdné plochy jsou vyrobeny z bezazbestového materiálu. 3

Zdvih výtahu cca 39 200mm Výtah má celkem 14 stanic Vnitřní rozměry současné šachty jsou šířka 1790 x hloubka 1480 mm. Prohlubeň výtahu 1800 mm, horní přejezd 3900mm.

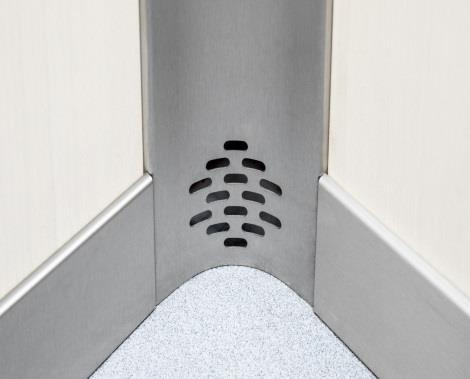

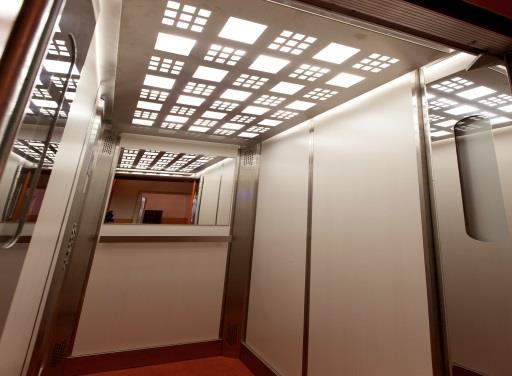

4 Zdvih výtahu cca mm Výtah má celkem 14 stanic Vnitřní rozměry současné šachty jsou šířka 1790 x hloubka 1480 mm. Prohlubeň výtahu 1800 mm, horní přejezd 3900mm. Mechanické komponenty šachty Vyvažovací závaží Nová pevná vodítka závaží Nová pevná vodítka kabiny Vodítka kabiny a vyvažovacího závaží jsou speciální za studena tažené profily opatřené odpovídajícími kotevními prvky. Nosná ocelová lana kabiny (možno použít lana potažená polyuretanem nebo pásy) Kabina Rozměry rámu kabiny jsou : šířka 1350 mm x 1000 mm x výška 2150 mm Rám kabiny je zkonstruován z oceli odolné proti mechanickému namáhání a opatřen certifikovanými zachycovači. Svislý pohyb po vodítkách je umožněn vodícími čelistmi. V dodávce výtahu jsou také zahrnutá samomazná zařízení. Pro přirozenou ventilaci slouží větrací mřížky v kabině. Vnitřní vybavení kabiny Strop kabiny v RAL 9010 osvětlení úspornými LED diodami 4

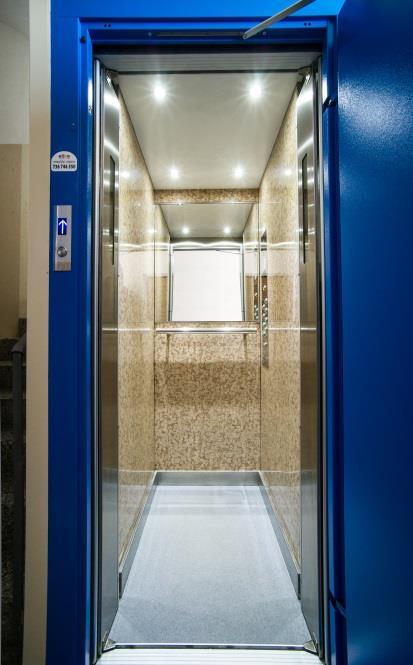

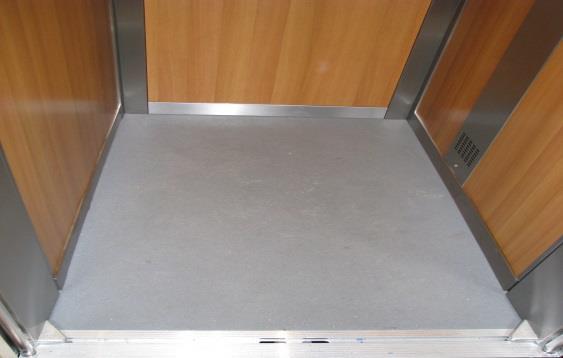

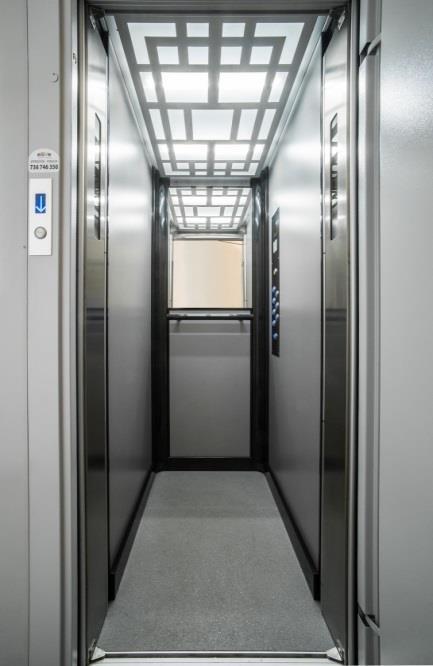

5 Stěny kabiny vypalovaná barva Komaxit Podlaha kabiny protiskluzová Altro dle výběru Zrcadlo bude umístěné na zadní nebo boční stěně klece 5

Madlo bude umístěno pod zrcadlem Ovládací a signalizační prvky v kabině Typ: Mivox Materiál krycí desky: Nerez Tlačítka: kulatá (obrázek je

- tlačítko pro otevření dveří Funkce OCL A - ovládání osvětlení v kabině, automatické Díky našemu obousměrnému komunikátoru, bude Váš výtah vždy

Nejedná se jen o zákonný požadavek pro nově instalované výtahy, ale účelem je i poskytnutí té nejlepší asistence v případě poruchy výtahu.

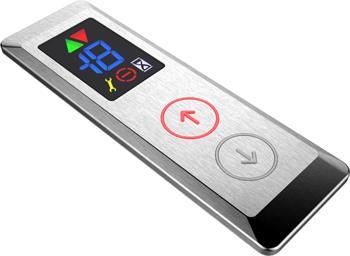

6 Madlo bude umístěno pod zrcadlem Ovládací a signalizační prvky v kabině Typ: Mivox Materiál krycí desky: Nerez Tlačítka: kulatá (obrázek je ilustrativní, počet a rozmístění tlačítek závisí na konkrétní konfiguraci) Spojení na servisní službu Funkce - tlačítko pro zavření dveří Funkce - tlačítko pro otevření dveří Funkce OCL A - ovládání osvětlení v kabině, automatické Díky našemu obousměrnému komunikátoru, bude Váš výtah vždy ve stavu pohotovosti pro nouzové volání. Hlasové spojení na Helgos je aktivováno stisknutím tlačítka, a to 24 hodin denně a 7 dní v týdnu. Nejedná se jen o zákonný požadavek pro nově instalované výtahy, ale účelem je i poskytnutí té nejlepší asistence v případě poruchy výtahu. Ovladače ve stanicích podsvícení standardně displej v nástupní stanici možnost displeje v každé stanici. Podsvícení volby Krycí materiál nerez. Sériová linka 6

7 Dveře Šachetní dveře jsou navrženy AUTOMATICKÉ STRANOVÉ ALPHA o světlé šířce 800 mm RAL 7032 Požární odolnost není požadována Kabinové dveře jsou navrženy AUTOMATICKÉ STRANOVÉ ALPHA o světlé šířce 800 mm RAL 7032 Cena výtahu včetně demontáže, montáže a stavebních prací. Cena bez DPH DPH 15% Cena s DPH ,-Kč ,-Kč ,-Kč Vyhotovení dokumentace pro stavební úřad, komunikace se stavebním úřadem: 9.800,-Kč bez DPH 7

8 Nadstandardní provedení-příplatky (ceny bez DPH): Nouzový sjezd klece do stanice při výpadku proudu ,-kč Stěny klece obložené deskami Polyrej, nerezové lišty ,-kč Indukční poslech, braillovo písmo ,-Kč Hlášení stanic ,-kč Displeje pro druhý výtah do každé nástupní stanice ,-kč/kus Nerezové dveře 2.800,-Kč/kus Požární odolnost šachetních dveří EW ,-Kč /kus 8

9 Harmonogram prací: Řádné naplánování projektu a harmonogram prací umožňuje hladkou a včasnou montáž výtahu. Na základě informací, které nám jsou k dispozici ve fázi nabídky, navrhujeme následující program: Zhotovení výkresů Odsouhlasení výkresů Výroba a dodání Montáž Zkoušky a uvedení do provozu 2 týdny 1 týden 12 týdnů 7 týdnů 1 den Výkresy Schválení Výroba a dodávka Montáž Zkoušky Přípravné práce, výroba a následná montáž budou zahájeny po splnění následujících bodů: 1. Je odsouhlasena a podepsána obchodně technická specifikace vycházející z této nabídky. 2. Byly vzájemně dohodnuty termíny dodávky a její klíčové milníky. 3. Byly nám poskytnuty všechny potřebné informace a podklady pro zpracování dispozičních výkresů. 9

10 Platební podmínky 20% Po uzavření smlouvy o dílo bude vystavena 1. zálohová faktura, jejíž splatnost bude stanovena v závislosti na požadovaném termínu realizace, ze kterého se odvíjí potřebný termín zahájení výroby výtahu. 30% Po ukončení výroby a po dodání výtahu na stavbu bude vystavena 2. zálohová faktura 50% Po ukončení montáže výtahu bude vystavena faktura na částku 50% ceny díla. Doba splatnosti 1. a 2. faktury bude stanovena ve smlouvě o dílo v návaznosti na harmonogram realizace projektu, splatnost konečného daňového dokladu je 14 dnů ode dne vystavení. Konkrétní podoba obchodních podmínek (vč. platebních) bude v případě dohody smluvních stran uvedena ve smlouvě o dílo. 10

11 Záruční podmínky: Záruční doba pro dodaný materiál a práci je 60 měsíců od uvedení zařízení (výtahu) do provozu. Platí za předpokladu, že bude se společností HELGOS uzavřena servisní smlouva platná minimálně po dobu záruky. Záruční lhůta se nevztahuje na vady vzniklé jeho úmyslným poškozením, na běžný spotřební materiál či na materiál opotřebený běžným provozem výtahu. V případě zásahu jiné osoby neschválené zhotovitelem do předmětu (mechanická i programová) záruka končí. V případě, že výtah bude servisovat jiná firma platí záruční doba na práci a materiál 24 měsíců. Záruka počíná běžet od data předání a převzetí výtahu. Všechny obrázky a fotografie použité v této nabídce mají informační charakter a jsou ilustrativní. Tato nabídka je platná 90 dní ode dne vyhotovení ( ). 11

12 Servis: Věc: paušální smlouva na výtazích (zajišťujeme servis na cca 1400 výtazích) V paušální částce za výtahy je zajištění těchto povinností dle platných norem: dostatečný počet pracovníků odborně způsobilých vykonávat servisní činnost v rozsahu platné normy,udržování systému jejich zaškolování a dalšího vzdělávání zajištění odborně způsobilých pracovníků souvisejících profesí (např. Svářeče) dostatečný počet zkušebních techniků k provádění odborných úkonů dle normy ČSN , zaškolování a přezkušování odborných servisních pracovníků zpracování pravidel a postupů při výkonu servisu včetně směrnic se stanovením pravomocí a odpovědnosti a způsob zajištění vnitřních kontrol k výkonu činnosti odpovídající vybavení a přístroje s platnými kalibračními protokoly,včetně zkušebních břemen,pro kontrolní,zkušební a měřící zařízení vypracován metrologický řád platné technické předpisy a české technické normy vztahující se k výkonu činnosti uzavřené přiměřené pojistné krytí možných škod vzniklých následkem jejích činností stálá pohotovostní služba 24 hodin denně dostatečná kapacita na provádění oprav a odstraňování provozních rizik, včetně náhradních dílů řešení ekologické likvidace odpadů a nebezpečných látek vypracovaný plán údržby servisní pracovníci musí být odborně způsobilý a seznámený s konstrukcí a obsluhou výtahů, seznámen s pravidly a postupy zajišťujícími bezpečnost práce udržování systému jakosti dle ČSN EN ISO provádění provozních prohlídek -kontrola ohrazení šachty,funkce šachetních dveří a dveřních uzávěrů,funkce ovladačových kombinací, zastavování klece, funkčnost osvětlení, funkce nouzového signálu, odstraňování provozních nečistot aj. provádění odborných prohlídek- kontrola bezpečnostních funkcí výtahu provádění odborných zkoušek běžné provozní a porevizní opravy preventivní údržba výtahů naše společnost je certifikována Hospodářskou komorou Autorizovaná servisní firma Cena pro 1 výtah s dopravou osob / měsíc..695,-kč bez DPH Věřím, že pro Vás bude naše nabídka zajímavá a v případě jakýchkoliv dotazů kdykoliv volejte. Vladimír Lazar HELGOS s.r.o. Revoluční Ústí nad Labem 12
