1 NÁVOD K INSTALACI A OBSLUZE Kamstrup A/S Industrivej 28, Stilling DK-8660 Skanderborg TEL: FAX: info@kamstrup.com

2

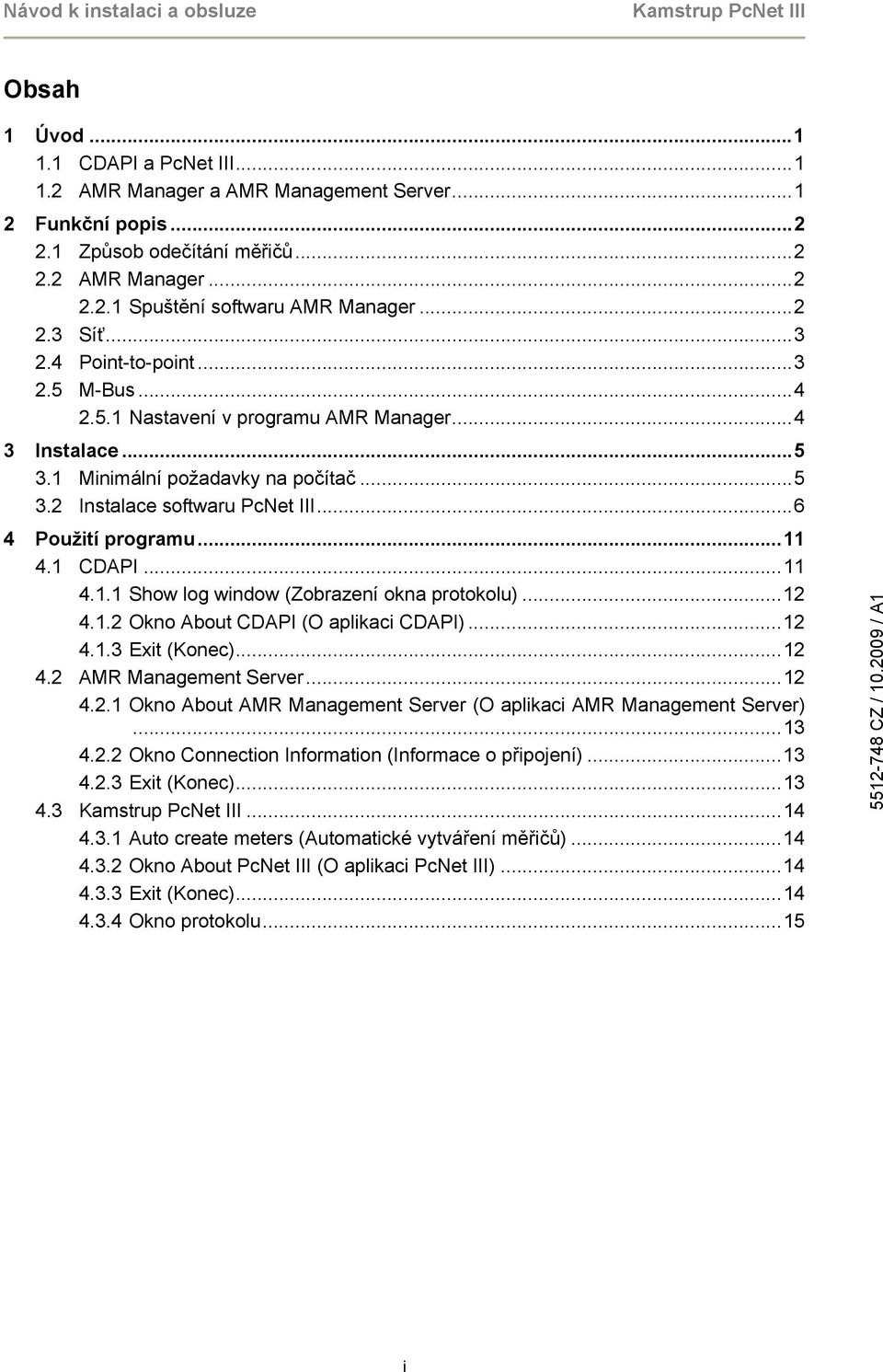

3 Obsah 1 Úvod CDAPI a PcNet III AMR Manager a AMR Management Server Funkční popis Způsob odečítání měřičů AMR Manager Spuštění softwaru AMR Manager Síť Point-to-point M-Bus Nastavení v programu AMR Manager Instalace Minimální požadavky na počítač Instalace softwaru PcNet III Použití programu CDAPI Show log window (Zobrazení okna protokolu) Okno About CDAPI (O aplikaci CDAPI) Exit (Konec) AMR Management Server Okno About AMR Management Server (O aplikaci AMR Management Server) Okno Connection Information (Informace o připojení) Exit (Konec) Auto create meters (Automatické vytváření měřičů) Okno About PcNet III (O aplikaci PcNet III) Exit (Konec) Okno protokolu...15 i

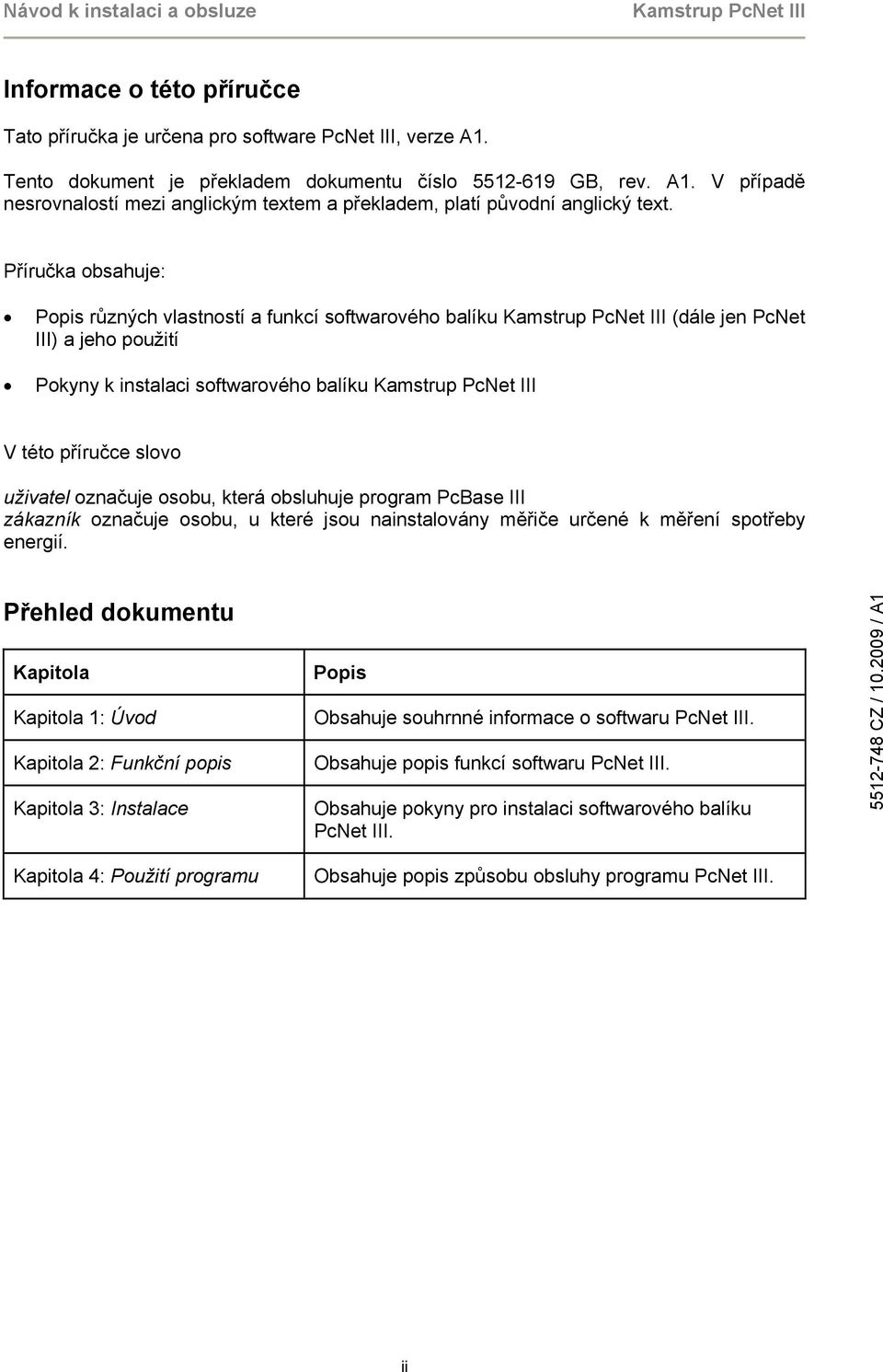

4 Informace o této příručce Tato příručka je určena pro software PcNet III, verze A1. Tento dokument je překladem dokumentu číslo GB, rev. A1. V případě nesrovnalostí mezi anglickým textem a překladem, platí původní anglický text. Příručka obsahuje: Popis různých vlastností a funkcí softwarového balíku (dále jen PcNet III) a jeho použití Pokyny k instalaci softwarového balíku V této příručce slovo uživatel označuje osobu, která obsluhuje program PcBase III zákazník označuje osobu, u které jsou nainstalovány měřiče určené k měření spotřeby energií. Přehled dokumentu Kapitola Kapitola 1: Úvod Kapitola 2: Funkční popis Kapitola 3: Instalace Popis Obsahuje souhrnné informace o softwaru PcNet III. Obsahuje popis funkcí softwaru PcNet III. Obsahuje pokyny pro instalaci softwarového balíku PcNet III. Kapitola 4: Použití programu Obsahuje popis způsobu obsluhy programu PcNet III. ii

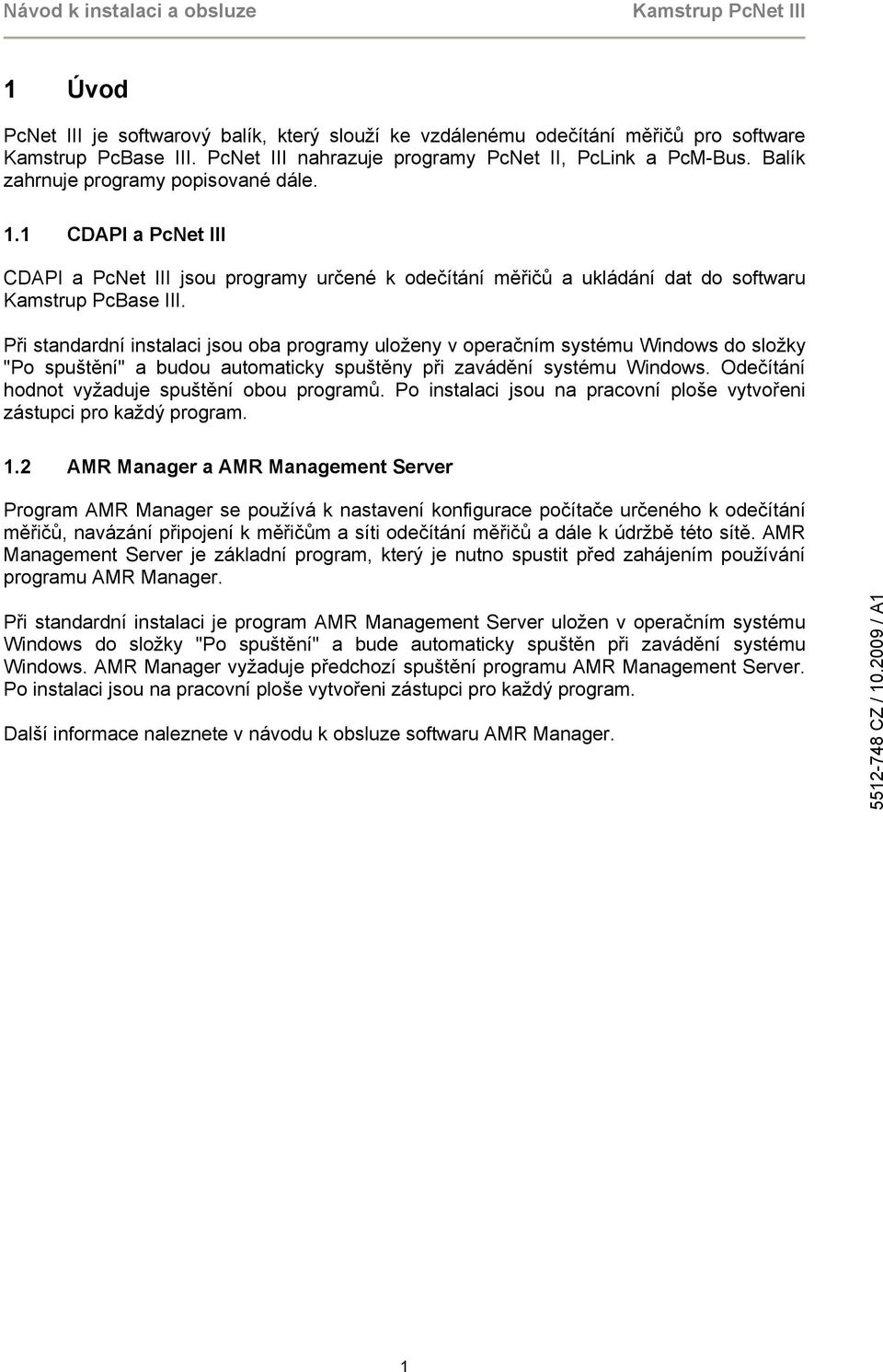

5 1 Úvod PcNet III je softwarový balík, který slouží ke vzdálenému odečítání měřičů pro software Kamstrup PcBase III. PcNet III nahrazuje programy PcNet II, PcLink a PcM-Bus. Balík zahrnuje programy popisované dále. 1.1 CDAPI a PcNet III CDAPI a PcNet III jsou programy určené k odečítání měřičů a ukládání dat do softwaru Kamstrup PcBase III. Při standardní instalaci jsou oba programy uloženy v operačním systému Windows do složky "Po spuštění" a budou automaticky spuštěny při zavádění systému Windows. Odečítání hodnot vyžaduje spuštění obou programů. Po instalaci jsou na pracovní ploše vytvořeni zástupci pro každý program. 1.2 AMR Manager a AMR Management Server Program AMR Manager se používá k nastavení konfigurace počítače určeného k odečítání měřičů, navázání připojení k měřičům a síti odečítání měřičů a dále k údržbě této sítě. AMR Management Server je základní program, který je nutno spustit před zahájením používání programu AMR Manager. Při standardní instalaci je program AMR Management Server uložen v operačním systému Windows do složky "Po spuštění" a bude automaticky spuštěn při zavádění systému Windows. AMR Manager vyžaduje předchozí spuštění programu AMR Management Server. Po instalaci jsou na pracovní ploše vytvořeni zástupci pro každý program. Další informace naleznete v návodu k obsluze softwaru AMR Manager. 1

6 2 Funkční popis 2.1 Způsob odečítání měřičů Software PcNet III může odečítat měřiče: Pomocí bezdrátové sítě a sítě PLC Prostřednictvím přímého bodového odečítání P2P (point-to-point) Pomocí sítě M-Bus K dispozici jsou následující typy komunikace: Port COM Port USB GSM GPRS TCP/IP (LAN/WAN) Každodenní činnosti spojené s odečítáním se provádějí přímo v softwaru Kamstrup PcBase III. Další informace viz Kamstrup PcBase III, Návod k instalaci a obsluze. Pro každý způsob odečítání (bezdrátové, P2P a M-Bus) lze použít stejný modem, který PC používá k odečítání. 2.2 AMR Manager Pomocí programu AMR Manager se navazuje spojení s měřičem následujícím způsobem: Vytvořením vstupního bodu Výběrem typu připojení, např. GSM/GPRS Výběrem typu měřiče, např. P2P Zadáním telefonního čísla modemu měřiče Výběrem portu modemu měřiče Vyhledáváním měřičů Spuštění softwaru AMR Manager Program se v operačním systému Windows spouští buď kliknutím na ikonu AMR Manager na pracovní ploše nebo výběrem nabídky Start Programy Kamstrup AMR Manager. 2

7 Zadejte následující informace: Pole Role (Role) Password (Heslo) Server (Server) Vstup Super user (Superuživatel) / Guest (Host) / User (Uživatel) Kamstrup localhost Obrázek 1 Port (Port) Síť Každý z modulů měřičů komunikuje prostřednictvím směrovačů a koncentrátorů. Každý směrovač vytváří a udržuje místní seznam všech měřičů, se kterými je schopen komunikovat. Koncentrátor komunikuje se směrovači a udržuje síťový seznam, který obsahuje místní seznamy směrovačů. Komunikace v síti probíhá v souladu s normou EN Point-to-point Každý měřič je odečítán prostřednictvím přímé komunikace. Používá se vnitřní komunikační protokol každého měřiče. Tento způsob se rovněž označuje jako transparentní odečítání. Výjimkou je odečítání elektroměrů Kamstrup prostřednictvím GSM4i. 3

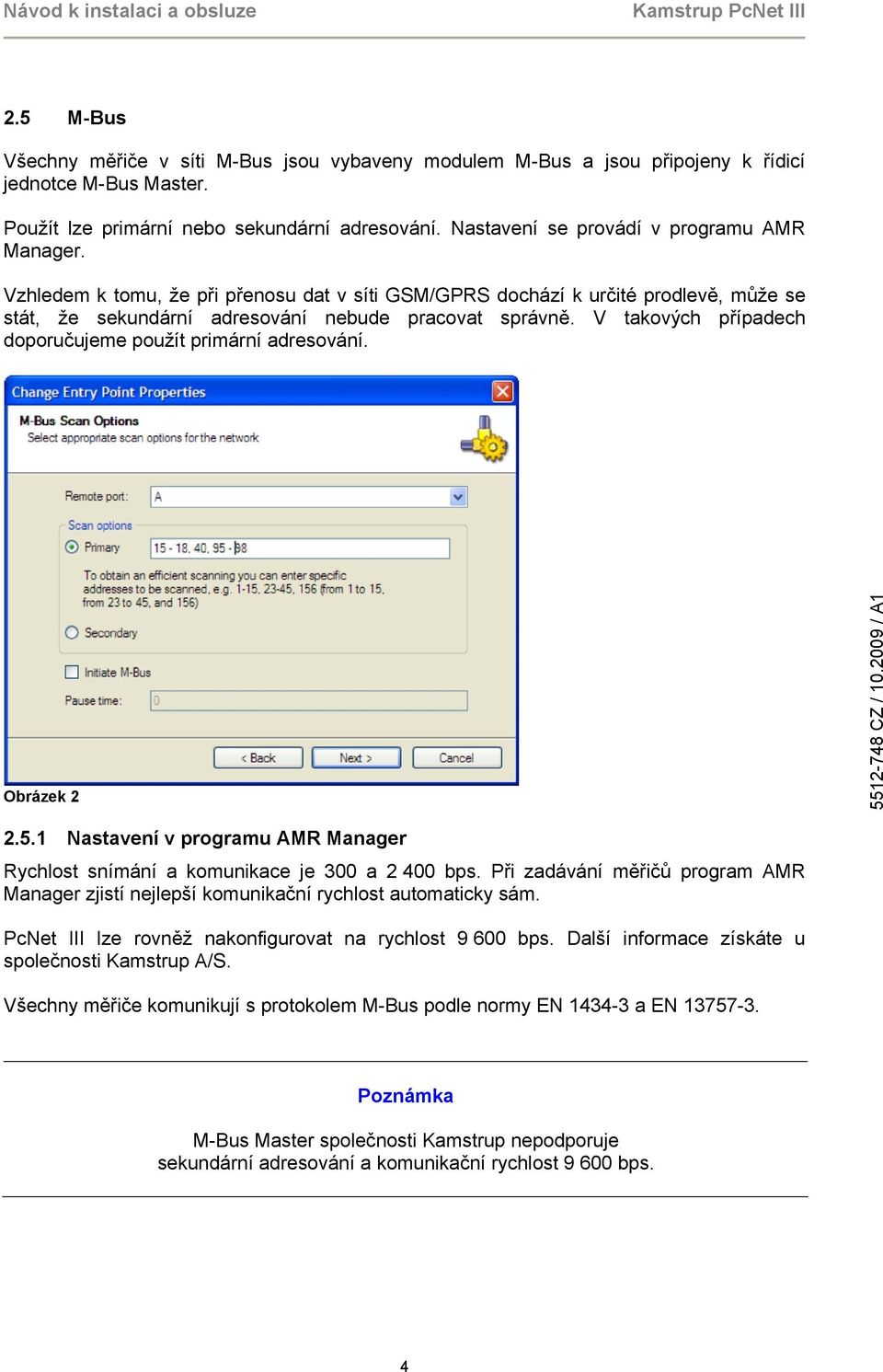

8 2.5 M-Bus Všechny měřiče v síti M-Bus jsou vybaveny modulem M-Bus a jsou připojeny k řídicí jednotce M-Bus Master. Použít lze primární nebo sekundární adresování. Nastavení se provádí v programu AMR Manager. Vzhledem k tomu, že při přenosu dat v síti GSM/GPRS dochází k určité prodlevě, může se stát, že sekundární adresování nebude pracovat správně. V takových případech doporučujeme použít primární adresování. Obrázek Nastavení v programu AMR Manager Rychlost snímání a komunikace je 300 a bps. Při zadávání měřičů program AMR Manager zjistí nejlepší komunikační rychlost automaticky sám. PcNet III lze rovněž nakonfigurovat na rychlost bps. Další informace získáte u společnosti Kamstrup A/S. Všechny měřiče komunikují s protokolem M-Bus podle normy EN a EN Poznámka M-Bus Master společnosti Kamstrup nepodporuje sekundární adresování a komunikační rychlost bps. 4

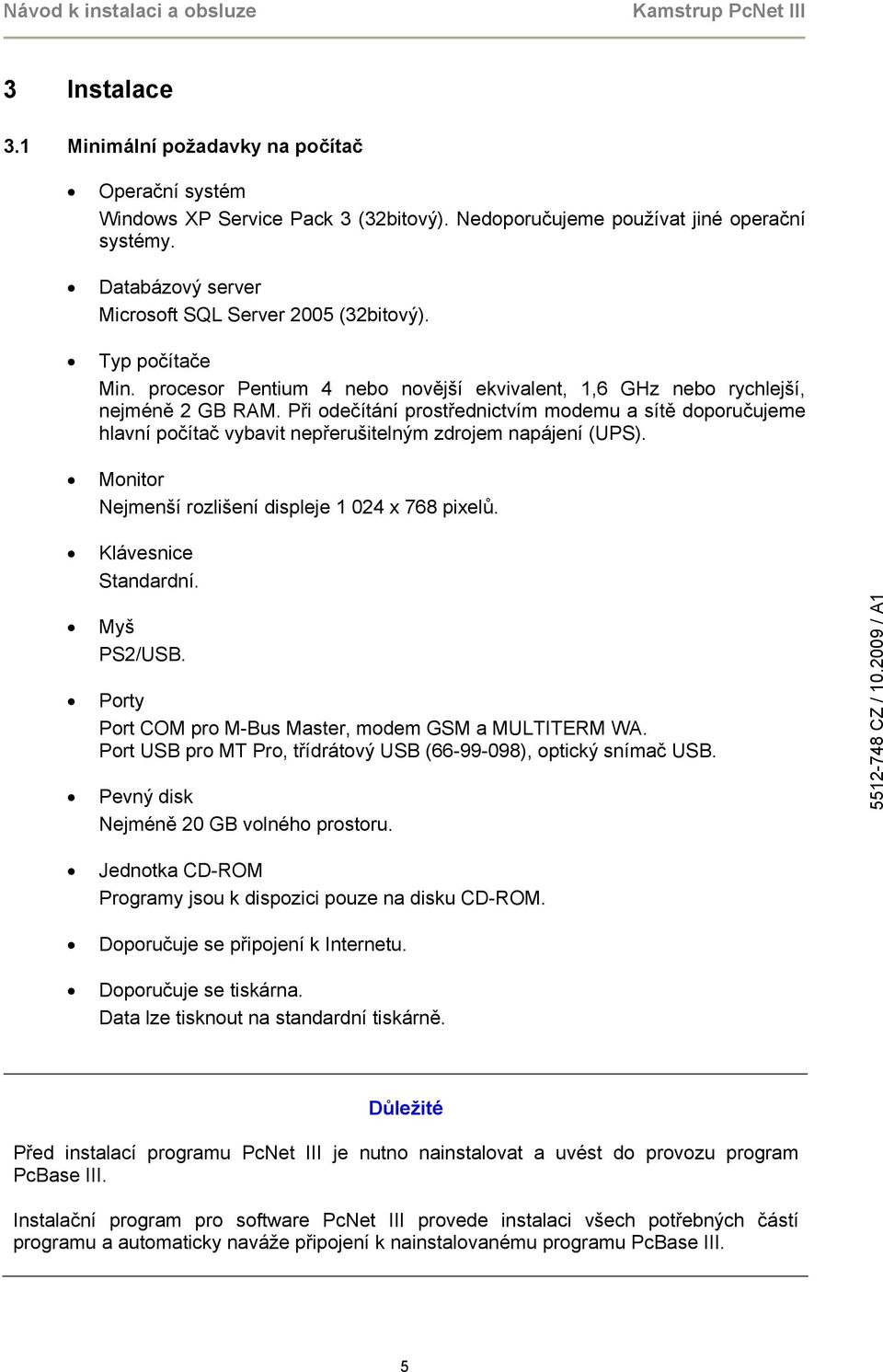

9 3 Instalace 3.1 Minimální požadavky na počítač Operační systém Windows XP Service Pack 3 (32bitový). Nedoporučujeme používat jiné operační systémy. Databázový server Microsoft SQL Server 2005 (32bitový). Typ počítače Min. procesor Pentium 4 nebo novější ekvivalent, 1,6 GHz nebo rychlejší, nejméně 2 GB RAM. Při odečítání prostřednictvím modemu a sítě doporučujeme hlavní počítač vybavit nepřerušitelným zdrojem napájení (UPS). Monitor Nejmenší rozlišení displeje x 768 pixelů. Klávesnice Standardní. Myš PS2/USB. Porty Port COM pro M-Bus Master, modem GSM a MULTITERM WA. Port USB pro MT Pro, třídrátový USB ( ), optický snímač USB. Pevný disk Nejméně 20 GB volného prostoru. Jednotka CD-ROM Programy jsou k dispozici pouze na disku CD-ROM. Doporučuje se připojení k Internetu. Doporučuje se tiskárna. Data lze tisknout na standardní tiskárně. Důležité Před instalací programu PcNet III je nutno nainstalovat a uvést do provozu program PcBase III. Instalační program pro software PcNet III provede instalaci všech potřebných částí programu a automaticky naváže připojení k nainstalovanému programu PcBase III. 5

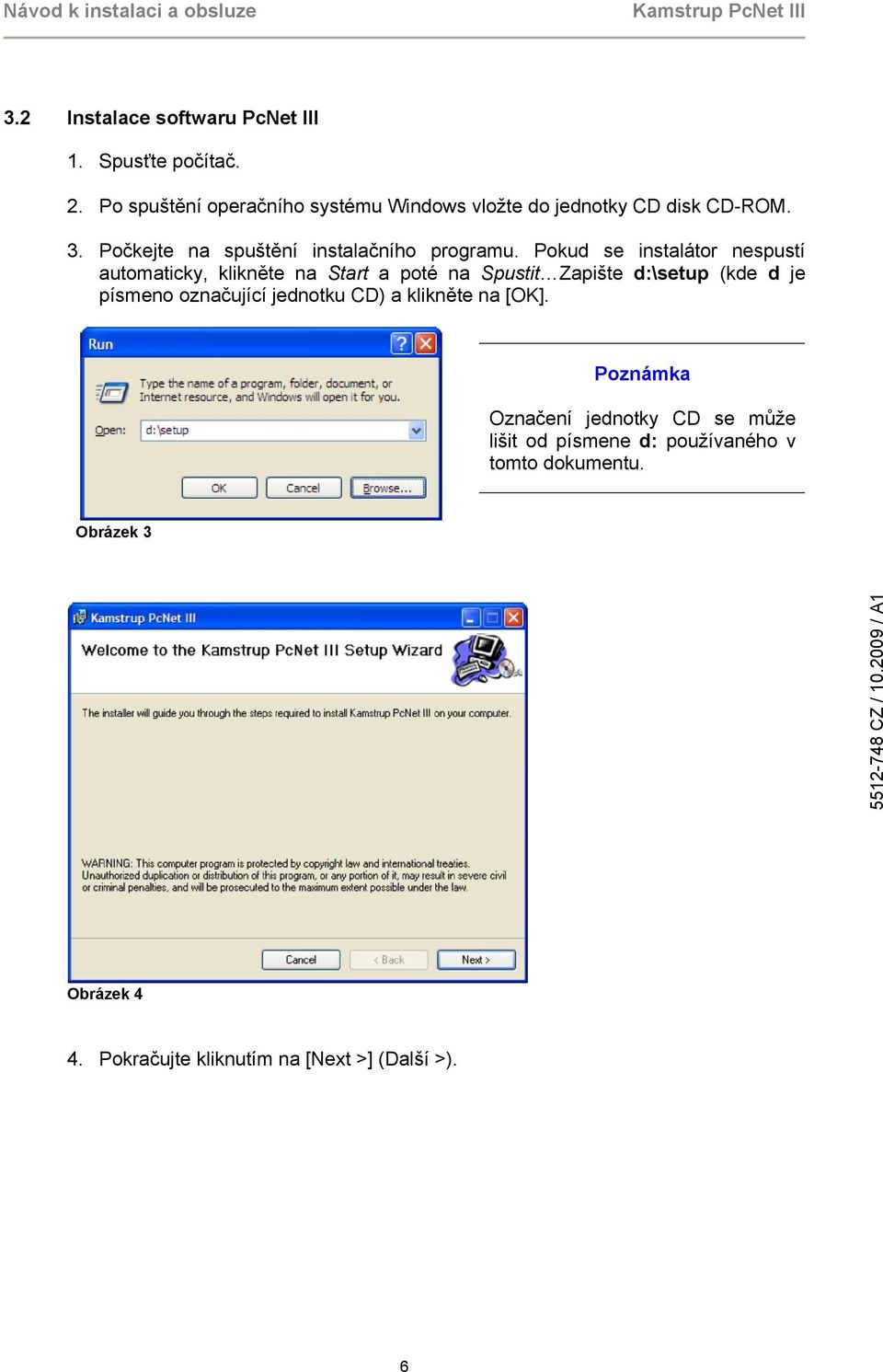

10 3.2 Instalace softwaru PcNet III 1. Spusťte počítač. 2. Po spuštění operačního systému Windows vložte do jednotky CD disk CD-ROM. 3. Počkejte na spuštění instalačního programu. Pokud se instalátor nespustí automaticky, klikněte na Start a poté na Spustit Zapište d:\setup (kde d je písmeno označující jednotku CD) a klikněte na [OK]. Poznámka Označení jednotky CD se může lišit od písmene d: používaného v tomto dokumentu. Obrázek 3 Obrázek 4 4. Pokračujte kliknutím na [Next >] (Další >). 6

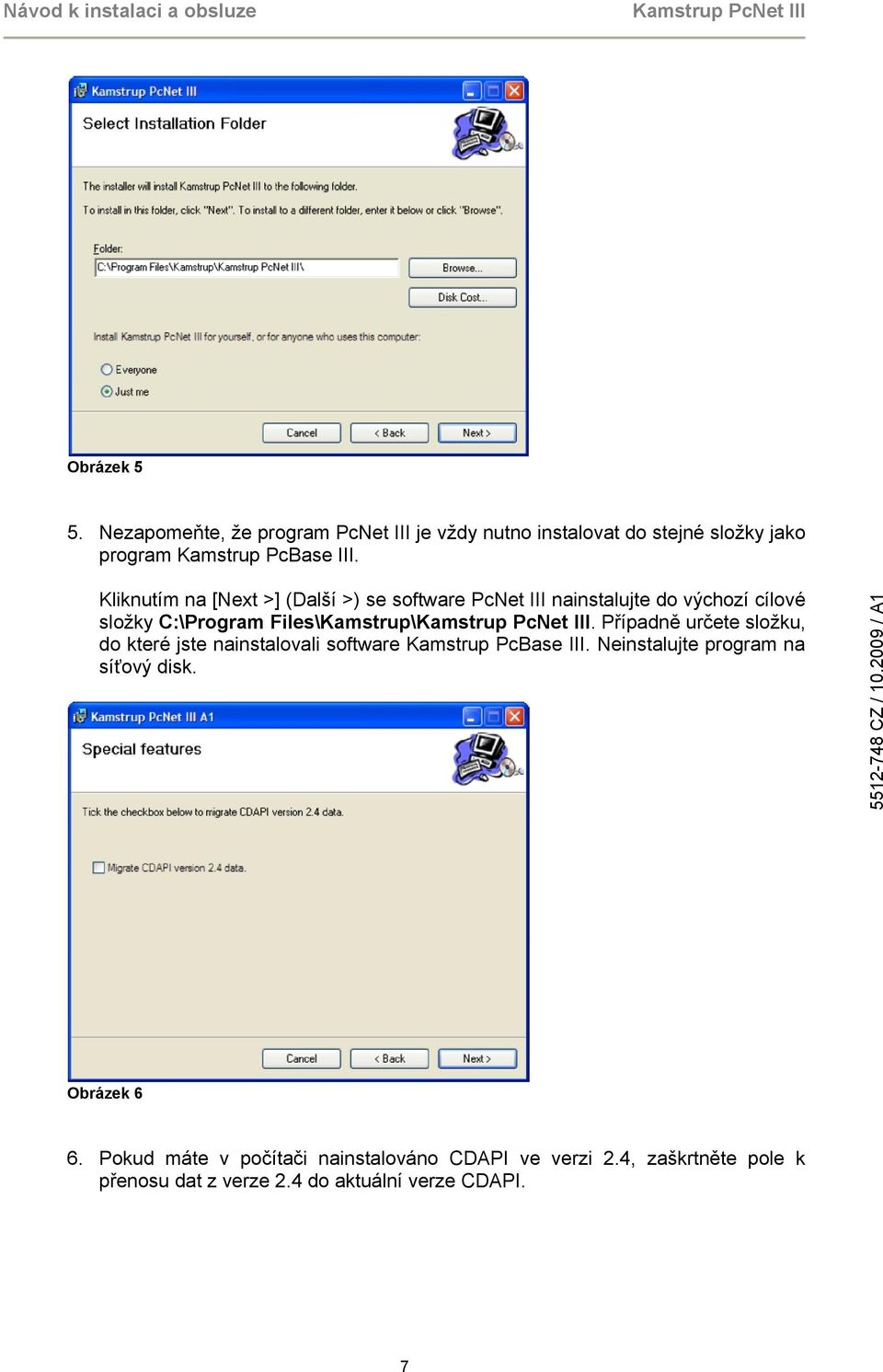

11 Obrázek 5 5. Nezapomeňte, že program PcNet III je vždy nutno instalovat do stejné složky jako program Kamstrup PcBase III. Kliknutím na [Next >] (Další >) se software PcNet III nainstalujte do výchozí cílové složky C:\Program Files\Kamstrup\. Případně určete složku, do které jste nainstalovali software Kamstrup PcBase III. Neinstalujte program na síťový disk. Obrázek 6 6. Pokud máte v počítači nainstalováno CDAPI ve verzi 2.4, zaškrtněte pole k přenosu dat z verze 2.4 do aktuální verze CDAPI. 7

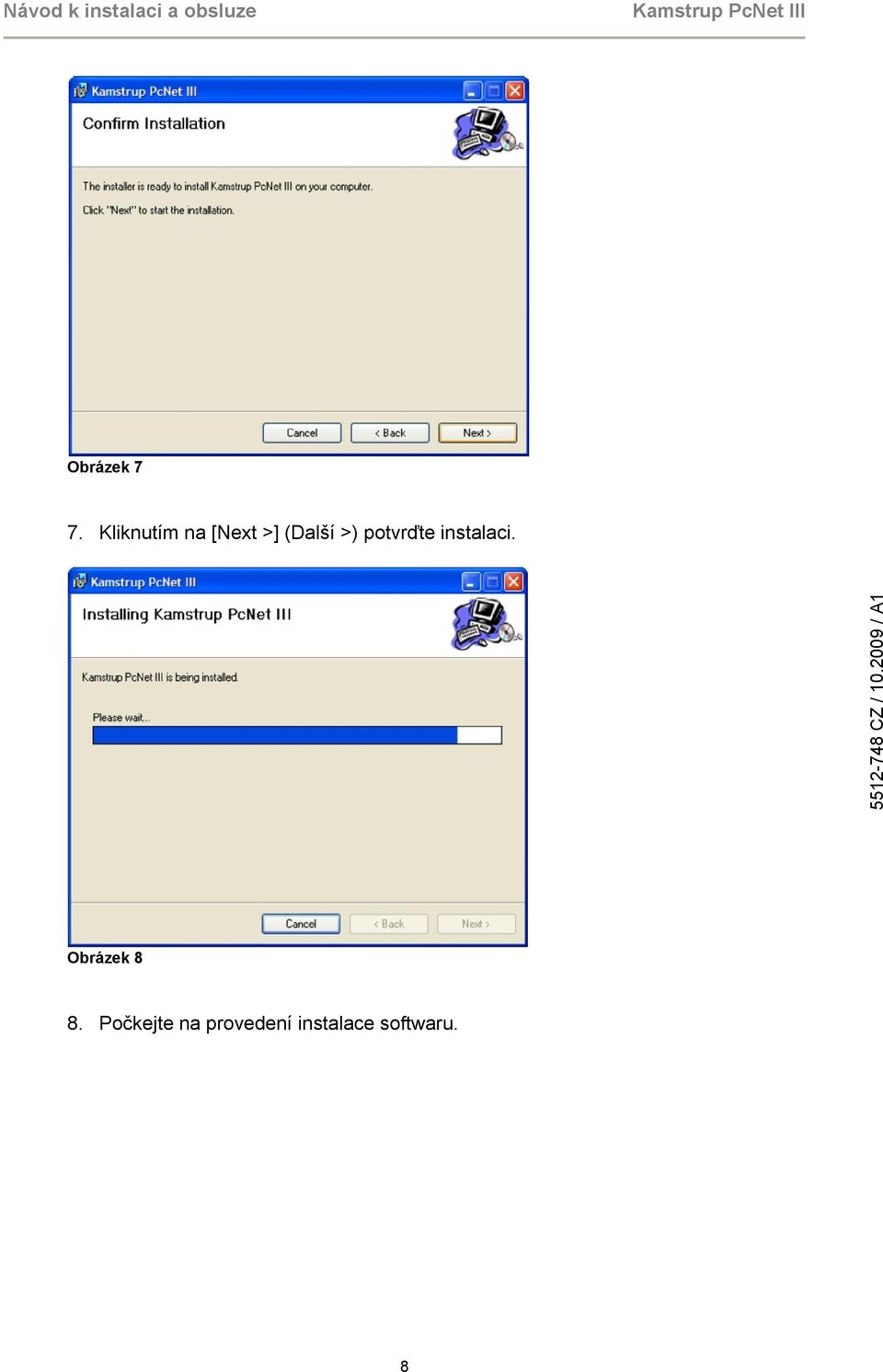

12 Obrázek 7 7. Kliknutím na [Next >] (Další >) potvrďte instalaci. Obrázek 8 8. Počkejte na provedení instalace softwaru. 8

13 9. Pokud jste v kroku 6 zaškrtli pole Migrate CDAPI (Migrovat CDAPI) a soubory CDAPI se nenacházejí ve výchozí instalační složce, tj. C:\Program Files\PcBase\\CDAPI, otevře se následující okno: Obrázek Vyberte složku, ve které je nainstalována verze 2.4 CDAPI a klikněte na [OK]. Obrázek Kliknutím na [Close] (Zavřít) dokončete instalaci. Nyní se na pracovní ploše zobrazí ikona PcNet III. Případně lze použít nabídku Start Programy Kamstrup. 9

14 Poznámka Při prvním spouštění softwaru PcNet III musí být tento spuštěn před CDAPI. Pokud jste nechtěně spustili CDAPI před softwarem PcNet III, zastavte CDAPI a po spuštění PcNet III jej spusťte znovu. Nyní se doporučuje provést restart počítače. 10

15 4 Použití programu Při standardní instalaci budou programy PcNet III, CDAPI a AMR Management Server zaváděny automaticky při spouštění počítače. Odečítání měřičů a úpravy konfigurací vyžadují, aby byly aktivní všechny tyto programy. V oznamovací oblasti systému Windows se zobrazí ikony programů (v pravém dolním rohu obrazovky). Obrázek CDAPI Kliknutím pravým tlačítkem na ikonu se otevře následující okno: Obrázek 12 11

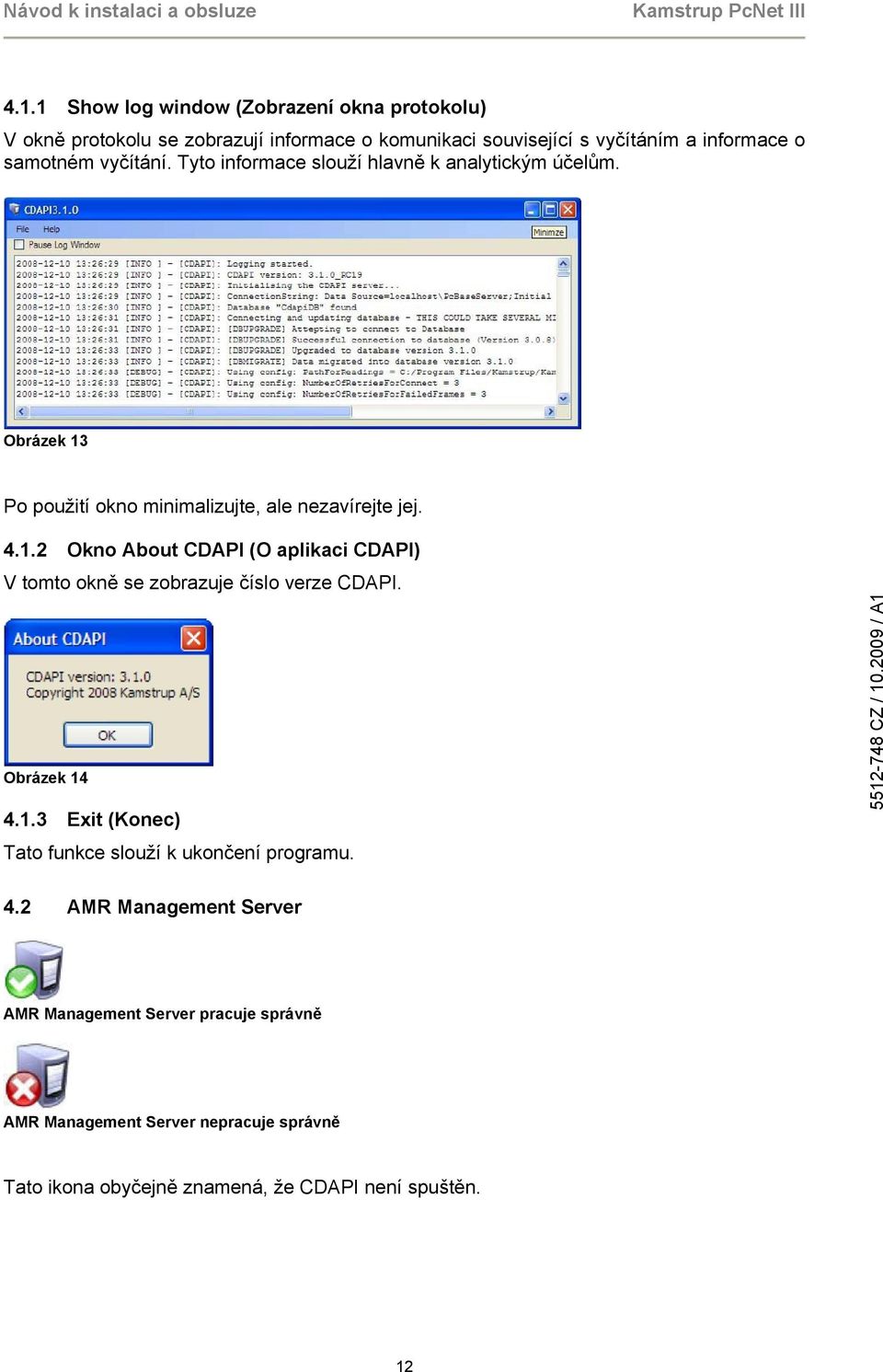

16 4.1.1 Show log window (Zobrazení okna protokolu) V okně protokolu se zobrazují informace o komunikaci související s vyčítáním a informace o samotném vyčítání. Tyto informace slouží hlavně k analytickým účelům. Obrázek 13 Po použití okno minimalizujte, ale nezavírejte jej Okno About CDAPI (O aplikaci CDAPI) V tomto okně se zobrazuje číslo verze CDAPI. Obrázek Exit (Konec) Tato funkce slouží k ukončení programu. 4.2 AMR Management Server AMR Management Server pracuje správně AMR Management Server nepracuje správně Tato ikona obyčejně znamená, že CDAPI není spuštěn. 12

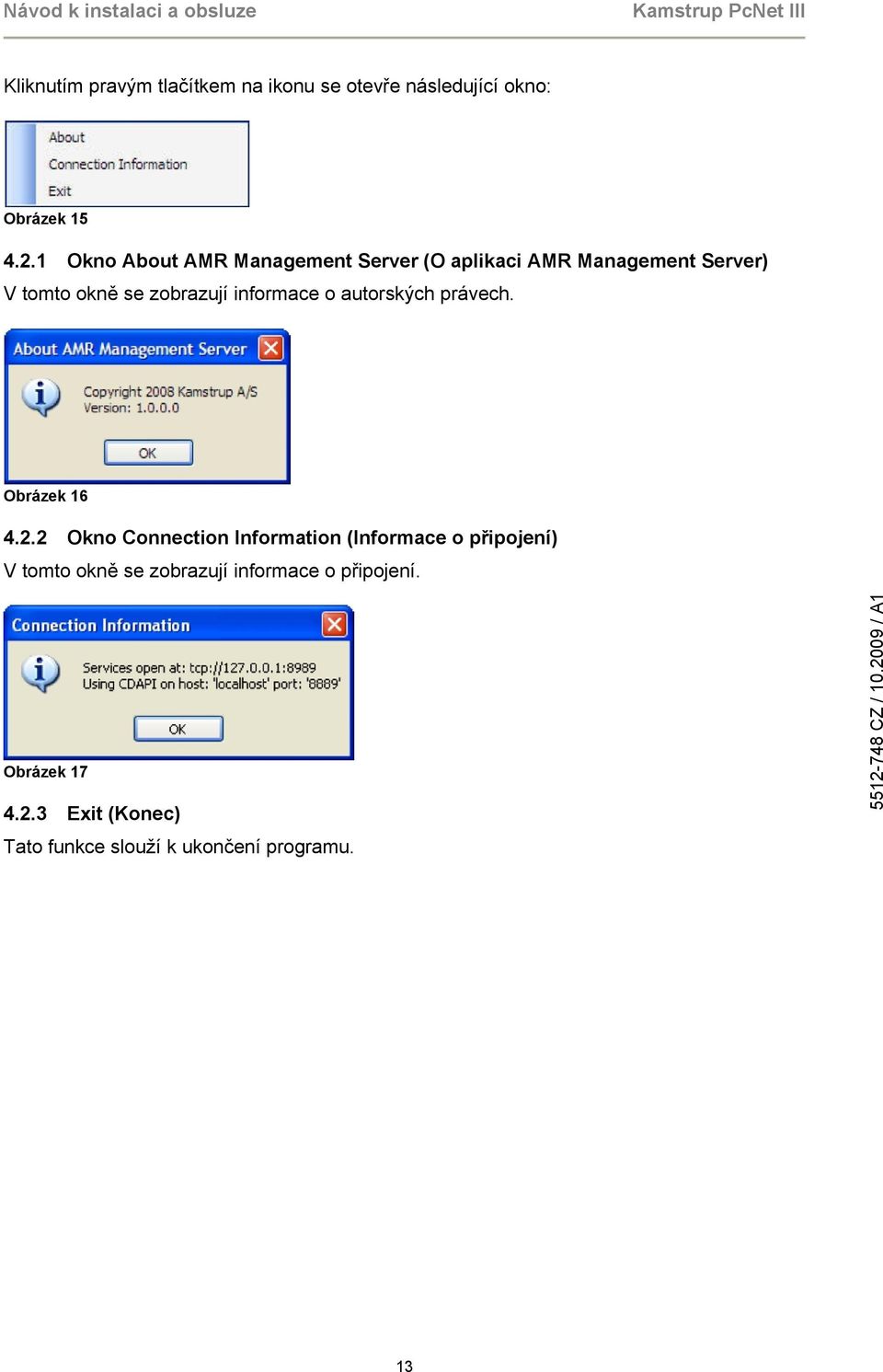

17 Kliknutím pravým tlačítkem na ikonu se otevře následující okno: Obrázek Okno About AMR Management Server (O aplikaci AMR Management Server) V tomto okně se zobrazují informace o autorských právech. Obrázek Okno Connection Information (Informace o připojení) V tomto okně se zobrazují informace o připojení. Obrázek Exit (Konec) Tato funkce slouží k ukončení programu. 13

18 4.3 Kliknutím pravým tlačítkem na ikonu se otevře následující okno: Obrázek Auto create meters (Automatické vytváření měřičů) Zde lze určit, zda se mají měřiče vytvářet automaticky. To znamená, že měřiče zjištěné programem AMR Manager budou automaticky vytvořeny v softwaru Kamstrup PcBase III. Povšimněte si, že se zde mohou zobrazit i měřiče z jiných bezdrátových sítí Kamstrup (např. ze sousední sítě) a v takovém případě budou tyto měřiče automaticky vytvořeny v softwaru PcBase III. Proto při aktivaci této funkce postupujte opatrně Okno About PcNet III (O aplikaci PcNet III) V tomto okně se zobrazuje číslo verze softwaru PcNet III. Obrázek Exit (Konec) Tato funkce slouží k ukončení programu. 14

19 4.3.4 Okno protokolu Dvojitým kliknutím na ikonu se otevře okno protokolu. Toto okno slouží hlavně k analytickým účelům. Obrázek 20 Po použití okno minimalizujte, ale nezavírejte jej. 15
