AGR Vzduchová clona pro montáž do podhledu pro velké obchodní nebo průmyslové objekty. 1 Bez ohřevu 2 Vodní ohřev WH, WL

Transkript

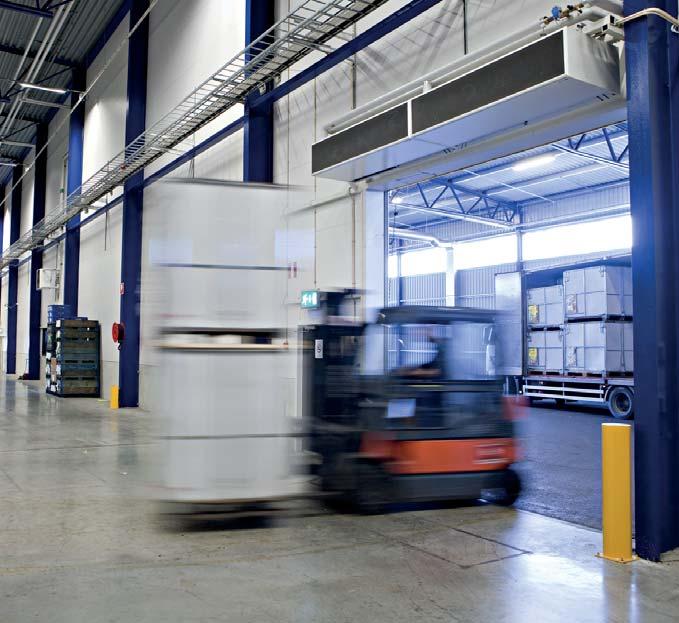

1 R AGR 5500 Vzduchová clona pro montáž do podhledu pro velké obchodní nebo průmyslové objekty Doporučená instalační výška 5,5 m Horizontální montáž Délky: 1,5, 2, 2,5 a 3 m 1 Bez ohřevu 2 Vodní ohřev WH, W Optimalizovaný průtok Technologie Thermozone. Použití AGR 5500 jsou né vzduchové clony pro průmyslové objekty, vhodné i pro jiné velké dveřní otvory např. v nákupních centrech. Clony AGR patří k nové generaci clon s integrovanou inteligentní regulací SIRe, která je schopna zajistit zcela automatickou tepelnou ochranu dveřních prostorů. Regulace SIRe je zaměřena na maximální úspory energií a na schopnost adaptovat provoz clony na jakékoliv vnitřní a venkovní teplotní podmínky. Konstrukce Vzduchové clony AGR jsou určeny pro skrytou montáž do podhledu. a vyžádání lze též vyrobit modely s elektrickým ohřevem či s alternativním připojením. Plášť clon je vyroben z pozinkovaného ocelového plechu. Čelní a spodní kryt jsou opatřeny bílým práškovým nátěrem RA9016. Mřížka je v šedé barvě RA7046. Rychlostní profi l Vlastnosti m 0,1 1,0 2,0 3,0 4,0 5,0 6,0 16,4 m/s 8,7 m/s 6,4 m/s 5,4 m/s 4,7 m/s 4,2 m/s 3,9 m/s Vestavěný inteligentní regulační systém SIRe 5 stupňů otáček 3 úrovně regulačních sad (Basic, Competent, Advanced) Propojovací modulární kabely Možnost ovládání BMS systémem Komunikační protokol Modbus Protimrazová ochrana, aktivace dle teploty nebo Ekonomický režim snižující provozní náklady Flexibilní režim s auto-adaptací dle frekvence otevíraní dveří Režim provozu pro trvale otevřené dveře Proaktivní řízení zohledňující aktuální venkovní teplotu Automatické udržování prostorové teploty astavitelná laminarizační mřížka maximalizující dosah Interiérové sady pro designové začlenění do prostoru Možnost povrchové úpravy práškovou barvou v RA kódu Průměrné hodnoty měřené dle ISO Rychlosti se mohou lišit podle podmínek v daných prostorech

2 Technické patrametry 1 Clony bez ohřevu - AGR 5500 A (IP24) *1 Hladina akust. u* 2 Hladina akust. tlaku* 3 apětí [V] Proud [A] [mm] [kg] AGR 5515A / /70 230V~ 8, AGR 5520A / /72 230V~ 12, AGR 5525A / /73 230V~ 16, AGR 5530A / /74 230V~ 20, Délka Hmotnost 2 Clony s vodním ohřevem - AGR 5500 W, výměník pro nízkou vstupní teplotu ( < 80 C) (IP24) * 5 *1 t *4,5 Objem [l] Hladina akust. u* 2 Hladina akust. tlaku* 3 apětí [V] Proud [A] Délka [mm] Hmotnost [kg] AGR 5515W / /14 4, /69 230V~ 7, AGR 5520W / /16 8, /70 230V~ 11, AGR 5525W / /16 9, /72 230V~ 15, AGR 5530W / /15 11, /73 230V~ 19, Clony s vodním ohřevem - AGR 5500 WH, výměník pro vysokou vstupní teplotu ( 5 80 C) (IP24) * 6 *1 t *4,6 Objem [l] Hladina akust. u 2 Hladina akust. tlaku* 3 apětí [V] Proud [A] Délka [mm] Hmotnost [kg] AGR 5515WH / /18 3, /69 230V~ 7, AGR 5520WH / /20 4, /70 230V~ 11, AGR 5525WH / /20 6, /72 230V~ 15, AGR 5530WH / /20 7, /73 230V~ 19, * 1 ) Minimální/maximální průtok z celkových 5 stupňů. * 2 ) Hladina akustického u ( WA ) změřená dle ISO : 2014, typ instalace E. * 3 ) Hladina akustického tlaku ( pa ). Podmínky: Vzdálenost od clony 5 m, směrový faktor 2, ekvivalentní absorpční plocha 200 m 2, při minimálním/ maximálním průtoku. * 4 ) t zvýšení teploty při maximálním topném u a minimálním/maximálním průtoku. * 5 ) Platí pro teplotní spád 60/40 C a teplotu v prostoru +18 C. * 6 ) Platí pro teplotní spád 80/60 C a teplotu v prostoru +18 C.. Třída ochranného krytí: IP24. Clony byly schváleny zkušebnou SEMKO a vyhovují označení CE. Technické změny vyhrazeny bez předchozího upozornění. 2

3 Rozměry Připojení napájení ,5 m: 4 x M10 2, 2,5 m: 6 x M10 3 m: 8 x M10 Připojení Řídicí deska SIRe (2 x pro AGR 5525/5530) Rozměry připojovacích hrdel, vnitřní závit [mm] AGR AGR AGR AGR W WH AGR 5515 D25 (1") D20 (3/4") AGR 5520 D32 (1 1/4") D25 (1") AGR 5525 D32 (1 1/4") D32 (1 1/4") AGR 5530 D40 (1 1/2") D32 (1 1/4") 3

4 Montáž a připojení Clony jsou určeny pro horizontální instalaci do podhledu, co nejblíže dveřnímu otvoru s výtlakem směrem dolů. Jediná viditelná část clony po instalaci je její spodní část, která je zarovnána s úrovní podhledu. Servisní dvířka musí být volně přístupná a plně otevíratelná. Do stěny mohou být clony instalovány pomocí konzol GWB 640, do stropu pomocí závitových tyčí GP Při požadavku, kdy je viditelná pouze nasávací a výfuková mřížka, je nutné objednat jako příslušenství teleskopickou podhledovou sadu AGR55 XTT. Pro pokrytí irokých dveřních otvorů může být nainstalováno několik clon vedle sebe. min 80 Připojení Clony AGR jsou vybaveny vestavěným regulačním systémem SIRe. Řídící deska je integrovaná uvnitř clony. Externí součásti regulačního systému se k řídicí desce připojují jednoduše pomocí kabelů s RJ konektory. Minimální vzdálenosti min 200 Clony bez ohřevu apájení (230V~) se připojuje ke svorkovnici v připojovací krabici umístěné na vrchní části pláště clony. Clony s vodním ohřevem apájení (230V~) se připojuje ke svorkovnici v připojovací krabici umístěné na vrchní části pláště clony. Připojovací hrdla vodního výměníku jsou umístěna ve vrchní části clony. Rozměry hrdel naleznete v tabulce na předchozí straně. 4

5 Příslušenství GWB 640 GP 1010 AGR55 XTT GWB 640, stěnové konzole Konzole pro horizontální montáž na zeď. Pro clony dlouhé 1,5 m jsou vždy třeba 2 kusy, clony s délkou 2 a 2,5 m potřebují 3 kusy a clony s délkou 3 m potřebují 4 kusy konzol. AGR55 XTT, podhledová teleskopická sada Sada se skládá z nasávacího / výukového nástavce pro diskrétní inastaci, kdy je z clony viditelná v podhledu pouze nasávací a výfuková mřížka GP 1010, závitové tyče Závitové tyče pro montáž do stropu. Délka 1 m. M10. Pro clony dlouhé 1,5 m jsou vždy třeba 4 kusy, clony s délkou 2 a 2,5 m potřebují 6 kusů a clony s délkou 3 m potřebují 8 kusů závitových tyčí. Popis Délka GWB 640 Stěnová konzola 640 mm GP 1010 Závitová tyč 1 m AGR55 XTT15 Podhledová teleskopická sada AGR mm AGR55 XTT20 Podhledová teleskopická sada AGR mm AGR55 XTT25 Podhledová teleskopická sada AGR mm AGR55 XTT30 Podhledová teleskopická sada AGR mm 5

6 Regulace Basic Competent Advanced Manuální provoz Manuální regulace otáček a teploty Automatický provoz Automatická regulace otáček v závislosti na teplotě Flexibilní režim Upravuje doběh dle frekvence používání dveří Funkce otevřené dveře Reguluje chod při trvale otevřených dveřích Kalendář Provoz dle časového programu Alarm filtru Indikace výměny filtru BMS ovládá zapnutí/vypnutí clony, otáčky ventilátorů a snímá alarmová hlášení Základní BMS řízení Ekonomický režim Energeticky úsporný provozní režim Komfortní režim Provozní režim s důrazem kladeným na tepelnou pohodu prostředí Proaktivní řízení Reguluje otáčky na základě venkovní teploty Plné BMS řízení Rozšířené řízení z nadřazeného BMS systému imitace teploty vratné Fuknce pro maximální využití dodávaného tepla Komplexní BMS řízení Kompletní BMS řízení přes komunikační protokol Modbus Clony AGR jsou standardně vybaveny základní řídicí deskou SIRe. SIRe je inteligentní nízkonapěťový regulační systém, který se může přizpůsobit každému unikátnímu použití i prostředí. SIRe se dodává již předprogramován a navíc je vybaven propojovacími kabely s konektory pro rychlé zapojení, čímž je značně usnadněna montáž a uvedení do provozu. SIRe ovládá clonu na základě snímání řídících veličin v prostoru, kde je clona nainstalována (např. frekvence otevírání dveří, venkovní a vnitřní teploty). SIRe obsahuje též funkci kalendáře, který rozděluje den, respektive týden, na časová pásma s různým teplotním požadavkem, případně umožňuje clonu v daný čas zcela vypnout. Hlukové projevy clon jsou díky SIRe velmi nízké, jelikož otáčky ventilátorů jsou adaptovány dle skutečných podmínek a nejsou nikdy vyšší než je nezbytné pro zajištění komfortu. Úroveň SIRe Advanced umožňuje volbu mezi ekonomickým a komfortním módem v závislosti na tom, zda je prioritou pro chod clony úspora energie či optimální komfort. Teplotu vratné lze limitovat, čímž je zajištěno maximální vyžití dodaného tepla. SIRe může ovládat až 9 kusů clon současně. Pokud má jeden regulační systém SIRe ovládat více než jednu clonu, je pro připojení každé další clony navíc třeba kabel SIReCC RJ12 (6c/6c). Kabely lze snadno spojit pomocí spojovacího dílu SIReCJ6. Při paralelním ovládání pracují všechny clony ve stejném režimu nastaveném na ovladači. Existují 3 různé regulační úrovně: Basic, Competent a Advanced. Funkce Basic úrovně SIReB Manuální ovládání otáček ventilátoru a teploty Automatická regulace otáček ventilátoru a teploty dle vestavěného prostorového teplotního senzoru Funkce Competent úrovně SIReACZ Všechny funkce úrovně Basic Kalendář Indikace výměny fi ltru dle času Základní úroveň řízení BMS otáčky ventilátoru, zapnutí/ vypnutí a hlášení poruchy Flexibilní režim pro dveře s velkou frekvencí otevření a zavření Funkce otevřené dveře - pro vstupy s permanentně otevřenými dveřmi Funkce Advanced úrovně SIReAAZ Všechny funkce úrovně Competent Ekonomický režim energeticky úsporný provoz Komfortní režim v aplikacích, kde se klade důraz na pohodlí Plné BMS řízení Proaktivní řízení reguluje clonu na základě venkovní teploty Protimrazová ochrana - pouze se senzorem SIReWTA Více informací naleznete v katalogovém listu "SIRe" Popis SIReB SIReACZ SIReAAZ Regulační systém SIRe Basic Regulační systém SIRe Competent Regulační systém SIRe Advanced 6

7 Regulace SIRe Basic a Competent SIRe Advanced TAC AV SD230 BPV10 TAC AV SDM24 ST23024, tlakově nezávislá sada O/OFF Kompletní sada ventilů zahrnuje uzavírací dvoucestný tlakově nezávislý regulační a vyvažovací ventil, servopohon O/OFF, uzavírací ventil a obtokový ventil. Velikosti: D15/20/25/32, napájení 230 V. Použití: SIRe Basic a Competent Sada zahrnuje : TAC, tlakově nezávislý uzavírací regulační a vyvažovací ventil AV, uzavírací ventil SD230, servopohon O/OFF 230 V BPV10, obtokový ventil, tlakově nezávislá modulovaná sada Kompletní sada ventilů zahrnuje uzavírací dvoucestný regulační a vyvažovací ventil, modulovaný servopohon (0-10 V) a uzavírací ventil. Velikosti: D15/20/25/32, napájení 24 V. Použití: SIRe Advanced Sada zahrnuje: TAC, tlakově nezávislý uzavírací regulační a vyvažovací ventil AV, uzavírací ventil SDM24, modulovaný servopohon 24 V ST23024, 24 V transformátor pro 1-7 servopohonů, sada ventilů, sada ventilů Připojení l/s Připojení l/s 15F D15 0,012-0,068 15F D15 0,024-0, D20 0,058-0, D25 0,103-0, D32 0,222-1,028 15F D15 0,012-0,068 15F D15 0,024-0, D20 0,058-0, D25 0,103-0, D32 0,222-1,028 SIRe Basic a Competent VOT SIRe Advanced VMT TRVS SD230 TRVS SDM24 ST23024 VOT, trojcestný ventil a servopohon O/OFF 3-cestný regulační ventil se servopohonem O/OFF, D15/20/25, 230 V. Sada VOT zahrnuje: TRVS, 3-cestný regulační ventil SD230, servopohon O/OFF 230 V VMT, trojcestný ventil a modulovaný servopohon 3-cestný regulační ventil s modulovaným servopohonem. D15/20/25, 24 V. Sada VMT zahrnuje: TRVS, 3-cestný regulační ventil SDM24, modulovaný servopohon 24 V ST23024, 24 V transformátor pro 1-7servopohonů Připojení Kvs Max. průtok při 10 kpa Připojení Kvs Max. průtok při 10 kpa VOT 15 D15 1,7 0,149 VOT 20 D20 2,5 0,220 VOT 25 D25 4,5 0,395 VMT 15 D15 1,7 0,149 VMT 20 D20 2,5 0,220 VMT 25 D25 4,5 0,395 7

8 Tabulka ů pro různé parametry topné Otáčky Vstupní teplota : 110 C teplota : +35 C* 1 teplota AGR 5515WH max ,13 1, min ,05 0,2 AGR 5520WH max ,17 0, min ,07 0,1 AGR 5525WH max ,22 0, min ,09 0,1 AGR 5530WH max ,31 1, min ,12 0,2 Otáčky Vstupní teplota : 90 C teplota : +35 C* 1 teplota AGR 5515WH max ,20 2, min ,07 0,4 AGR 5520WH max ,28 1, min ,10 0,3 AGR 5525WH max ,36 1, min ,13 0,3 AGR 5530WH max ,47 2, min ,18 0,4 Otáčky Vstupní teplota : 80 C teplota : +35 C* 1 teplota AGR 5515WH max ,35 8, min ,09 0,6 AGR 5520WH max ,39 3, min ,13 0,5 AGR 5525WH max ,51 3, min ,17 0,4 AGR 5530WH max ,75 5, min ,22 0,6 * 1 ) Maximální topný pro výstupní teplotu +35 C Hodnoty pro jiné parametry topné naleznete na resp. 8

9 Tabulka ů pro různé parametry topné Otáčky Vstupní teplota : 80 C teplota : +35 C* 1 teplota AGR 5515W max ,19 1, min ,07 0,2 AGR 5520W max ,26 2, min ,09 0,4 AGR 5525W max ,34 4, min ,13 0,8 AGR 5530W max ,44 4, min ,17 0,9 Otáčky Vstupní teplota : 70 C teplota : +35 C* 1 teplota AGR 5515W max ,30 2, min ,10 0,4 AGR 5520W max ,36 4, min ,13 0,7 AGR 5525W max ,47 8, min ,17 1,3 AGR 5530W max ,67 10, min ,23 1,6 Otáčky Vstupní teplota : 60 C teplota : +30 C* 2 teplota AGR 5515W max ,21 1, min ,08 0,3 AGR 5520W max ,26 2, min ,11 0,5 AGR 5525W max ,34 4, min ,14 0,9 AGR 5530W max ,48 6, min ,19 1,2 Otáčky Vstupní teplota : 55 C teplota : +30 C* 2 teplota AGR 5515W max ,31 3, min ,10 0,4 AGR 5520W max ,37 4, min ,13 0,7 AGR 5525W max ,49 8, min ,17 1,3 AGR 5530W max ,69 11, min ,23 1,7 * 1 ) Maximální topný pro výstupní teplotu +35 C. * 2 ) Hodnoty pro maximální výstupní teplotu +30 C. Hodnoty pro jiné parametry topné naleznete na resp. 9

10 AGR 5500 Schéma zapojení Interní schéma zapojení AGR 5515/5520 AGR AGS AGR AGS V~ Id Room C2 C1 Actuator 230V Supply 230V ~ PE Internal Motor sensor protection SIRe B1 F1 F2 F3 F4 F5 Motor H1 H2 Heating 230V 200V 175V 145V 120V 100V Blue Black Transformer Yellow Orange Red Brown Black Green Blue 230V 200V 175V 145V 120V 100V Transformer 10

11 Interní schéma zapojení AGR 5525/5530 Transformer H1 H2 Heating Motor F1 F2 F3 F4 F5 H1 H2 Heating Motor F1 F2 F3 F4 F5 ~ PE Id C2 C1 Room Actuator 230VSupply 230V Internal Motor sensor protection SIRe B1 230V 200V 175V 145V 120V 100V Blue Black 230V 200V 175V 145V 120V 100V Internal Motor sensor protection SIRe B1 Transformer Yellow Orange Red Brown Black Green Blue 230V 200V 175V 145V 120V 100V Blue Black Transformer ~ PE Id C2 C1 Room Actuator 230VSupply 230V AGR 5525 AGS5530 AGR AGS V~ 11
