Návod na obsluhu a údržbu. typ Skyliner Sydney. Obj. č. D

Transkript

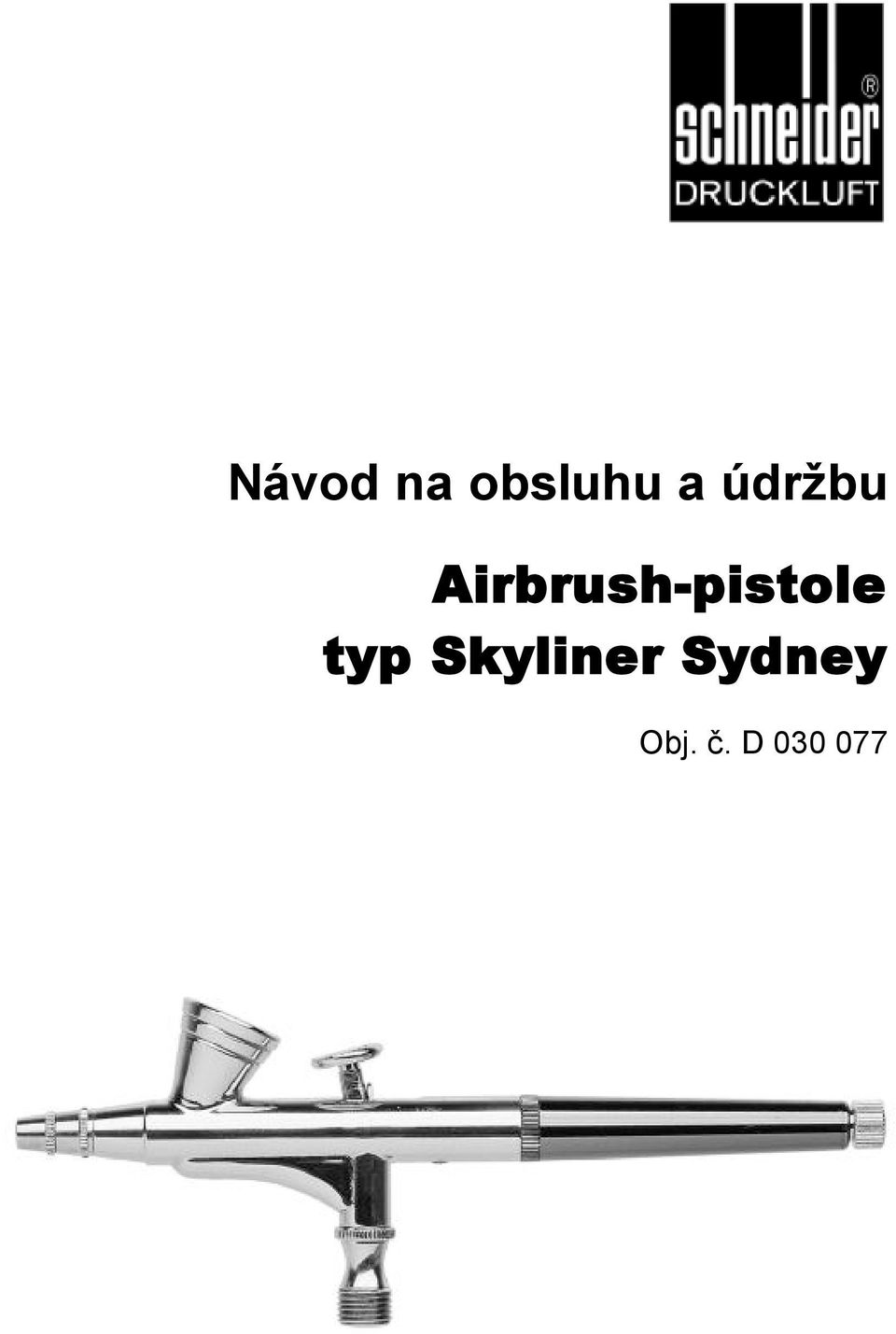

1 Návod na obsluhu a údržbu Airbrush-pistole typ Skyliner Sydney Obj. č. D

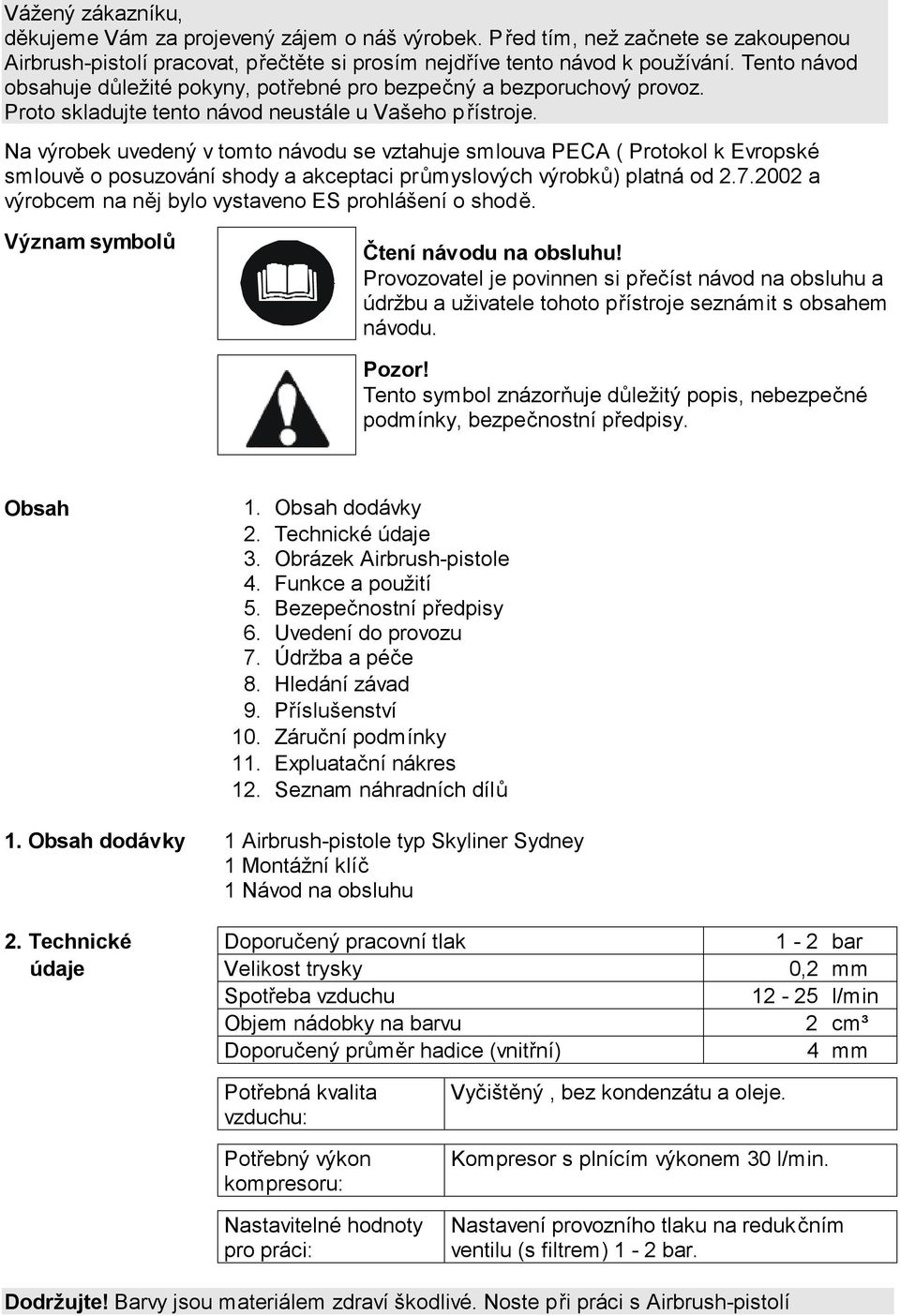

2 Vážený zákazníku, děkujeme Vám za projevený zájem o náš výrobek. Před tím, než začnete se zakoupenou Airbrush-pistolí pracovat, přečtěte si prosím nejdříve tento návod k používání. Tento návod obsahuje důležité pokyny, potřebné pro bezpečný a bezporuchový provoz. Proto skladujte tento návod neustále u Vašeho přístroje. Na výrobek uvedený v tomto návodu se vztahuje smlouva PECA ( Protokol k Evropské smlouvě o posuzování shody a akceptaci průmyslových výrobků) platná od a výrobcem na něj bylo vystaveno ES prohlášení o shodě. Význam symbolů Čtení návodu na obsluhu! Provozovatel je povinnen si přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Obsah 1. Obsah dodávky 2. Technické údaje 3. Obrázek Airbrush-pistole 4. Funkce a použití 5. Bezepečnostní předpisy 6. Uvedení do provozu 7. Údržba a péče 8. Hledání závad 9. Příslušenství 10. Záruční podmínky 11. Expluatační nákres 12. Seznam náhradních dílů 1. Obsah dodávky 1 Airbrush-pistole typ Skyliner Sydney 1 Montážní klíč 1 Návod na obsluhu 2. Technické Doporučený pracovní tlak 1-2 bar údaje Velikost trysky 0,2 mm Spotřeba vzduchu l/min Objem nádobky na barvu 2 cm³ Doporučený průměr hadice (vnitřní) 4 mm Potřebná kvalita vzduchu: Potřebný výkon kompresoru: Nastavitelné hodnoty pro práci: Vyčištěný, bez kondenzátu a oleje. Kompresor s plnícím výkonem 30 l/min. Nastavení provozního tlaku na redukčním ventilu (s filtrem) 1-2 bar. Dodržujte! Barvy jsou materiálem zdraví škodlivé. Noste při práci s Airbrush-pistolí

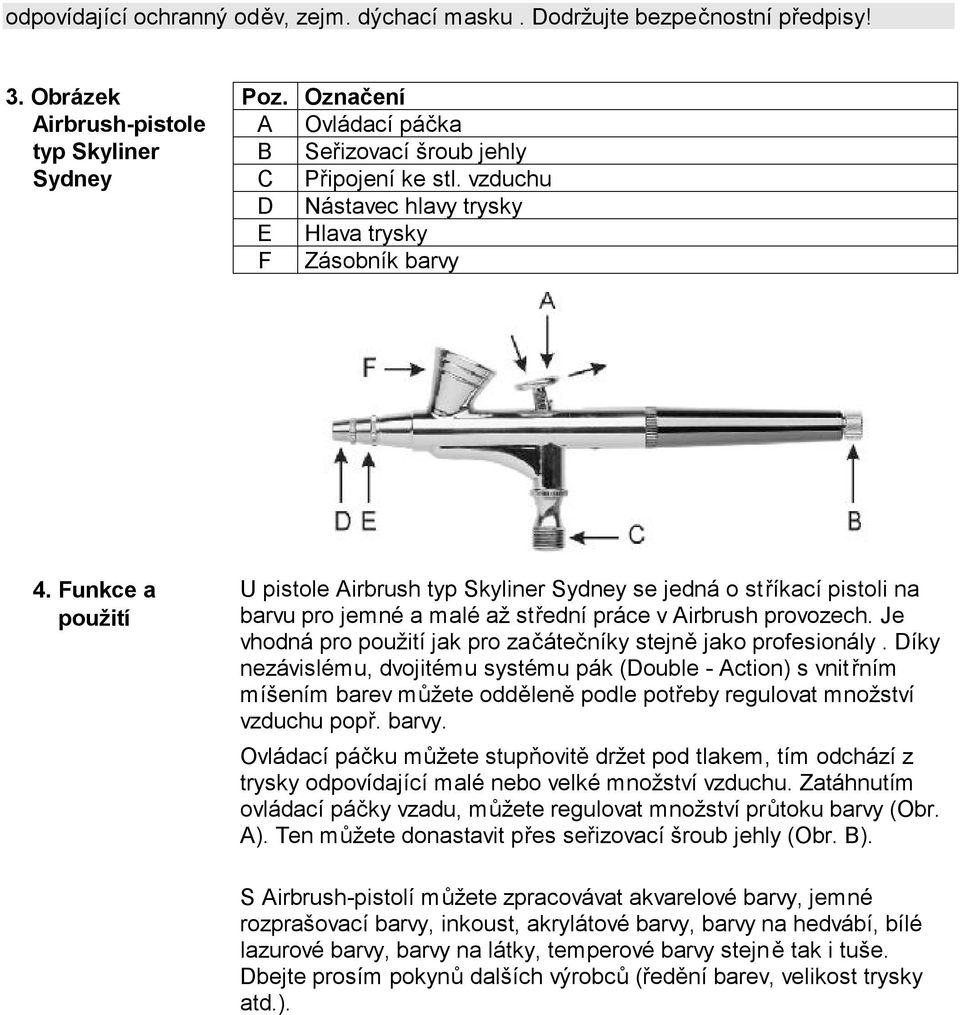

3 odpovídající ochranný oděv, zejm. dýchací masku. Dodržujte bezpečnostní předpisy! 3. Obrázek Poz. Označení Airbrush-pistole A Ovládací páčka typ Skyliner B Seřizovací šroub jehly Sydney C Připojení ke stl. vzduchu D Nástavec hlavy trysky E Hlava trysky F Zásobník barvy 4. Funkce a použití U pistole Airbrush typ Skyliner Sydney se jedná o stříkací pistoli na barvu pro jemné a malé až střední práce v Airbrush provozech. Je vhodná pro použití jak pro začátečníky stejně jako profesionály. Díky nezávislému, dvojitému systému pák (Double - Action) s vnitřním míšením barev můžete odděleně podle potřeby regulovat množství vzduchu popř. barvy. Ovládací páčku můžete stupňovitě držet pod tlakem, tím odchází z trysky odpovídající malé nebo velké množství vzduchu. Zatáhnutím ovládací páčky vzadu, můžete regulovat množství průtoku barvy (Obr. A). Ten můžete donastavit přes seřizovací šroub jehly (Obr. B). S Airbrush-pistolí můžete zpracovávat akvarelové barvy, jemné rozprašovací barvy, inkoust, akrylátové barvy, barvy na hedvábí, bílé lazurové barvy, barvy na látky, temperové barvy stejně tak i tuše. Dbejte prosím pokynů dalších výrobců (ředění barev, velikost trysky atd.).

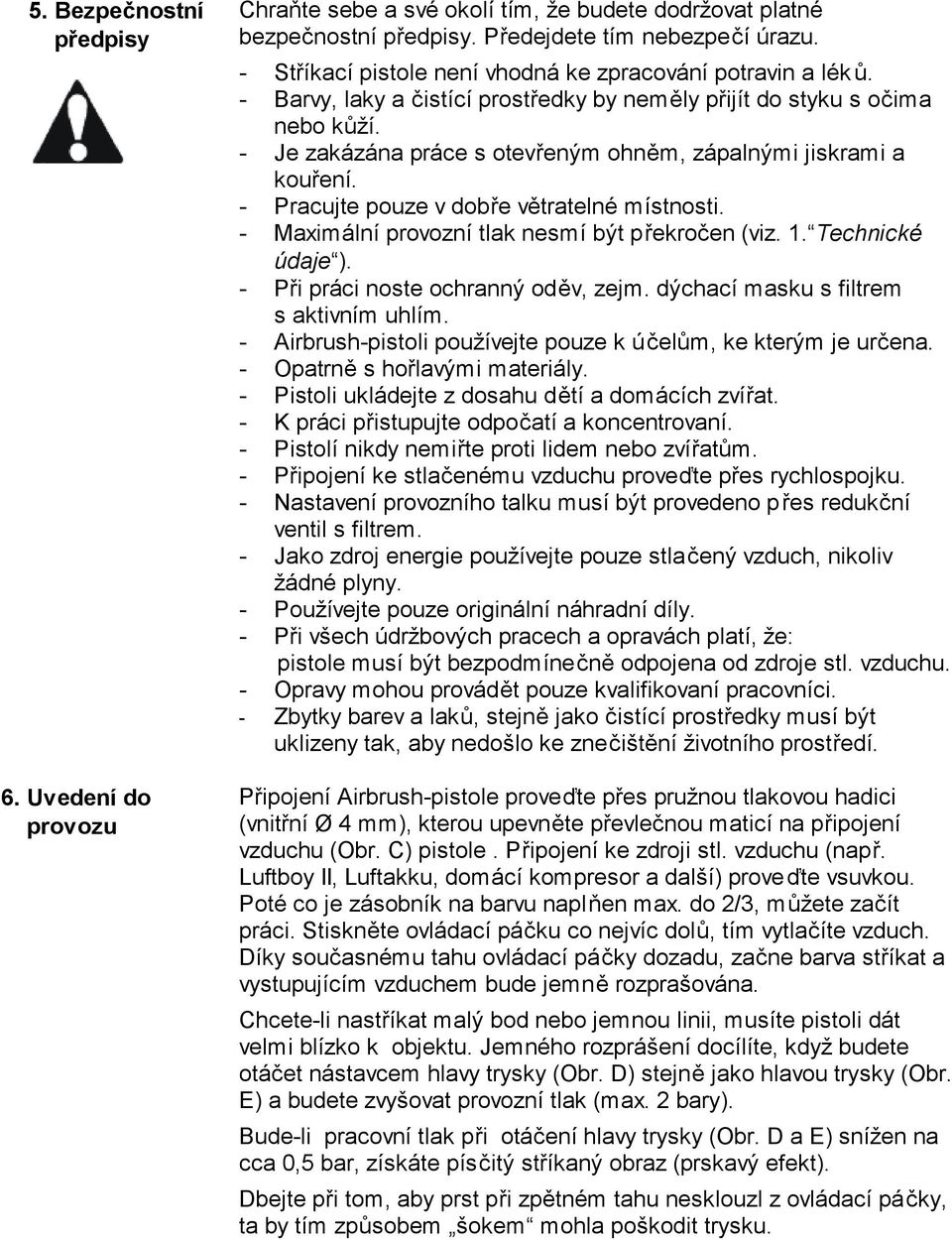

4 5. Bezpečnostní předpisy 6. Uvedení do provozu Chraňte sebe a své okolí tím, že budete dodržovat platné bezpečnostní předpisy. Předejdete tím nebezpečí úrazu. - Stříkací pistole není vhodná ke zpracování potravin a lék ů. - Barvy, laky a čistící prostředky by neměly přijít do styku s očima nebo kůží. - Je zakázána práce s otevřeným ohněm, zápalnými jiskrami a kouření. - Pracujte pouze v dobře větratelné místnosti. - Maximální provozní tlak nesmí být překročen (viz. 1. Technické údaje ). - Při práci noste ochranný oděv, zejm. dýchací masku s filtrem s aktivním uhlím. - Airbrush-pistoli používejte pouze k účelům, ke kterým je určena. - Opatrně s hořlavými materiály. - Pistoli ukládejte z dosahu dětí a domácích zvířat. - K práci přistupujte odpočatí a koncentrovaní. - Pistolí nikdy nemiřte proti lidem nebo zvířatům. - Připojení ke stlačenému vzduchu proveďte přes rychlospojku. - Nastavení provozního talku musí být provedeno přes redukční ventil s filtrem. - Jako zdroj energie používejte pouze stlačený vzduch, nikoliv žádné plyny. - Používejte pouze originální náhradní díly. - Při všech údržbových pracech a opravách platí, že: pistole musí být bezpodmínečně odpojena od zdroje stl. vzduchu. - Opravy mohou provádět pouze kvalifikovaní pracovníci. - Zbytky barev a laků, stejně jako čistící prostředky musí být uklizeny tak, aby nedošlo ke znečištění životního prostředí. Připojení Airbrush-pistole proveďte přes pružnou tlakovou hadici (vnitřní Ø 4 mm), kterou upevněte převlečnou maticí na připojení vzduchu (Obr. C) pistole. Připojení ke zdroji stl. vzduchu (např. Luftboy II, Luftakku, domácí kompresor a další) prove ďte vsuvkou. Poté co je zásobník na barvu naplňen max. do 2/3, můžete začít práci. Stiskněte ovládací páčku co nejvíc dolů, tím vytlačíte vzduch. Díky současnému tahu ovládací páčky dozadu, začne barva stříkat a vystupujícím vzduchem bude jemně rozprašována. Chcete-li nastříkat malý bod nebo jemnou linii, musíte pistoli dát velmi blízko k objektu. Jemného rozprášení docílíte, když budete otáčet nástavcem hlavy trysky (Obr. D) stejně jako hlavou trysky (Obr. E) a budete zvyšovat provozní tlak (max. 2 bary). Bude-li pracovní tlak při otáčení hlavy trysky (Obr. D a E) snížen na cca 0,5 bar, získáte písčitý stříkaný obraz (prskavý efekt). Dbejte při tom, aby prst při zpětném tahu nesklouzl z ovládací páčky, ta by tím způsobem šokem mohla poškodit trysku.

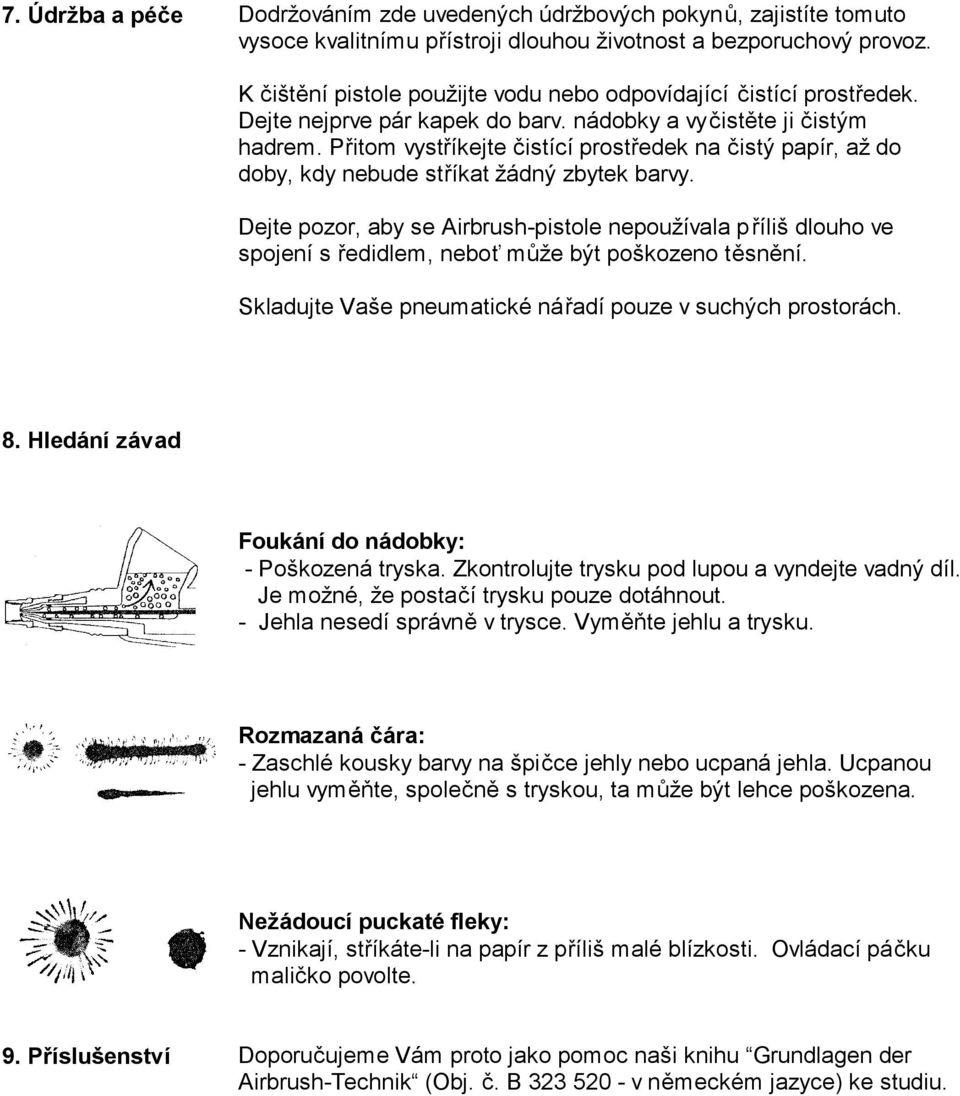

5 7. Údržba a péče Dodržováním zde uvedených údržbových pokynů, zajistíte tomuto vysoce kvalitnímu přístroji dlouhou životnost a bezporuchový provoz. K čištění pistole použijte vodu nebo odpovídající čistící prostředek. Dejte nejprve pár kapek do barv. nádobky a vyčistěte ji čistým hadrem. Přitom vystříkejte čistící prostředek na čistý papír, až do doby, kdy nebude stříkat žádný zbytek barvy. Dejte pozor, aby se Airbrush-pistole nepoužívala příliš dlouho ve spojení s ředidlem, neboť může být poškozeno těsnění. Skladujte Vaše pneumatické nářadí pouze v suchých prostorách. 8. Hledání závad Foukání do nádobky: - Poškozená tryska. Zkontrolujte trysku pod lupou a vyndejte vadný díl. Je možné, že postačí trysku pouze dotáhnout. - Jehla nesedí správně v trysce. Vyměňte jehlu a trysku. Rozmazaná čára: - Zaschlé kousky barvy na špičce jehly nebo ucpaná jehla. Ucpanou jehlu vyměňte, společně s tryskou, ta může být lehce poškozena. Nežádoucí puckaté fleky: - Vznikají, stříkáte-li na papír z příliš malé blízkosti. Ovládací páčku maličko povolte. 9. Příslušenství Doporučujeme Vám proto jako pomoc naši knihu Grundlagen der Airbrush-Technik (Obj. č. B v německém jazyce) ke studiu.

6 10. Záruční podmínky Podkladem pro uplatnění záruky je úplně vyplněná záruční karta, příp. kupní doklad. Na škody, které vznikly neodborným používáním Airbrush-pistoli, se záruka nevztahuje. Při dotazech prosíme o sdělení dat jako je datum zakoupení, označení výrobku a číslo. Schneider Bohemia poskytuje záruku: - dle údaje uvedeného v záručním listě. Ze záruky jsou vyloučeny: - Rychle opotřebitelné součásti. - Škody způsobené nesprávným provozním tlakem. - Škody způsobené neupraveným stl. vzduchem. - Škody způsobené nesprávným a neodborným používáním. Při použití jiných než originálních náhradních dílů ztrácíte nárok na uplatnění záruky. Likvidace: - Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. - Znehodnocené, opotřebené a nepoužitelné výrobky předejte ikvidaci některému z našich servisních středisek.

7 11. Expluatační nákres Airbrush-pistole typ Skyliner Sydney 12. Seznam náhr. Dílů Airbrushpistole ty Skyliner Poz. Obj.č. Označení Množ G Nástavec hlavy trysky G Hlava trysky G Tryska 0.2 mm G Závěrný šroub G Vodící pouzdro M10 x 0,5, d = 5, G O-kroužek1,2 x 1,0, NBR G Šroub Upevnění G Pružina Šroub G Jehla G Fixační šroub jehly Držák G Páčka + kolík G Pojistná páčka Kolík G O-kroužek 2,4 x 1,5, NBR G Pouzdro ventilu G O-kroužek 4,4 x 1,1, NBR G Ventil, komplet G O-kroužek 3,6 x 1,2, NBR Šroub jehly G Šroubové spojení přívodu vzduchu 1 - G Návod na obsluhu 1
