1 Odborný posudek k předkládání žádostí o poskytnutí podpory v rámci Národního programu Životní prostředí Dešťovka 1.5.B.2 Komplexní systémy pro využití srážkové vody jako vody užitkové Žadatel: Karel Vopička Zpracováno: TRiGY s.r.o. Datum zpracování: Ev. č. posudku:

2 Obsah 1. Účel zpracování odborného posudku Identifikační údaje Podklady pro zpracování odborného posudku Podrobný popis a posouzení stávajícího stavu a dosavadního způsobu nakládání se srážkovými a případně odpadními vodami Vyhodnocení výchozího stavu Podrobný popis navrhovaného řešení, včetně dimenzování jednotlivých součástí navrhovaného řešení Jednoznačné stanovisko, že navržené řešení plně odpovídá všem podmínkám této Výzvy Přílohy odborného posudku Výkresová část... 8 Výkres č. 1: Situace... 8 Výkres č. 2: Blokové schéma... 8 Výkres č. 3: Charakteristický řez

3 1. Účel zpracování odborného posudku K žádosti se vždy přikládá odborný posudek ve smyslu 4 odst. 3 zákona ČNR č. 388/1991 Sb., resp. čl. 4 odst. 2 Směrnice MŽP č. 4/2015, jehož hlavní součástí je zjednodušená projektová dokumentace a stanovení sledovaných indikátorů uvedených v kapitole č Z odborného posudku musí být patrný rozsah a způsob provedení podporovaného opatření a také skutečnost, že toto opatření splňuje podmínky stanovené touto Výzvou. Odborný posudek slouží jako podklad pro určení maximální výše podpory. 2. Identifikační údaje Zpracovatel posudku: TRiGY s.r.o. Adresa: Purkyňova 649/127, Brno IČ: Členské číslo ČKAIT: Kontakt: Ing. Vítězslav Gregar Ing. Martin Bílek destovka@trigy.cz Vlastník předmětu odborného posudku (žadatel): Jméno: Karel Vopička Adresa: Kohoutova České Budějovice Identifikace objektu: Kraj: Jihočeský kraj Okres: České Budějovice Obec: České Budějovice Katastrální území: České Budějovice 1 č. parc.: 102/8 3

4 3. Podklady pro zpracování odborného posudku Všechny údaje uvedené v tomto posudku byly získány z následující dokumentace: projektová dokumentace stávajícího stavu; výpočet a ověření dle online kalkulačky na Vyhl. MZe č. 428/2001 Sb., ČSN EN 806-3, č. 48/2014 Sb., ČSN EN 1717, ČSN , TNV , ČSN ; funkční systémová řešení k problematice využití srážkových jako vod užitkových; Charakteristika běžného provozního využití předmětu posudku, či Informace o případných žadatelem plánovaných změnách ve využití předmětu posudku či v míře jeho využití Podrobný popis a posouzení stávajícího stavu a dosavadního způsobu nakládání se srážkovými vodami a nová opatření Jedná se o novostavbu, kde původní projekt počítá se zadržováním srážkových vod na pozemku pomocí dešťové jímky a přebytečná voda je odváděna do vsaku. Stavba je momentálně ve fázi realizace, tudíž celý systém bude jednoduše optimalizován pro využití dešťových vod jako užitkových pro splachování toalet, pračku a závlahu zahrady Vyhodnocení výchozího stavu Ve výchozím stavu se neuvažuje využít potenciál dešťových vod pro jakékoli použití na zahradě pro zálivku zahrady, tak v domě pro zásobování splachovačů. Výchozí stav je z hlediska využití srážkových vod nehospodárný. 4. Podrobný popis navrhovaného řešení, včetně dimenzování jednotlivých součástí navrhovaného řešení Systém přívodu užitkové vody z akumulační nádrže do budovy a pro zálivku je řešen jako samostatná větev potrubí s užitkovou vodou. Odvod nadměrného množství vody v akumulační nádrži se provede do vsaku dle ČSN a TNV Do soustavy může být dle uvážení osazena tlaková nádrž pro zajištění plynulého chodu čerpadla. Dle dohody uživatele s provozovatelem vodovodů a kanalizací o platbách stočného, pokud žadatel stočné platí, bude případně umístěn systém pro odpočet přesného množství spotřeby užitkové vody pouze pro splachování WC, případně pro užití v domácnosti s odtokem do kanalizace dle ČSN ISO , nebude-li poplatek stočného placen paušálně. Volba systému měření stočného za využití dešťové vody na splachování a použití v domácnosti s odtokem do kanalizace je zvolen dle dohody žadatele s konkrétním provozovatelem vodovodů a kanalizace. V případě nedostatku vody v akumulační nádrži bude akumulační nádrž napojena na vodovodní řad, který bude zajišťovat neustálý příjem vody v případě, že hladina v nádrži klesne pod čerpatelné minimum tak, aby byla zajištěna neustálá možnost provozu systému. Dopouštění nádrže bude zajištěno volným nátokem provedeným dle ČSN EN 1717 a ČSN a to tak, že mezi nátokem z potrubí pitné vody a přítokovou nálevkou musí být zachovaná vzdálenost odpovídající dvojnásobku vnitřního průměru potrubí s pitnou vodou (min. 20 mm). Přítok musí být nejméně 150 mm nad možnou hladinou 4

5 vzduté vody. Tím je splněna podmínka zajištění ochrany vodovodu pro veřejnou potřebu před kontaminací dle požadavku výzvy číslo 12/2017, bod a v souladu s požadavkem norem ČSN EN 1717/ ČSN Množství dopouštěné vody a konkrétní zařízení pro jeho automatické spuštění je navrhováno dodavatelem systému po dohodě s investorem. Voda bude do nádrže přiváděna ze střechy objektů viz Tab. 2. Nově zrealizované svody do nádrže a výtlak z nádrže budou respektovat existenci stávajících inženýrských sítí na pozemku a jejich ochranná pásma při křížení. Užitková voda z nádrže zásobuje zařizovací předměty a přípojky k závlaze zahrady viz výkresová část. Jelikož se zde jedná o novostavbu, užitkovou dešťovou vodou jsou zásobeny veškeré WC v domě. Systém odvodnění srážkové vody do akumulační nádrže zajišťuje odvodnění 100 % půdorysného průmětu střechy obytného domu. Čerpadlo a ostatní mechanické součásti systému jsou navrženy a optimalizovány výrobcem dle platných norem pro konkrétní případ využití. Pro akumulaci vody budou použity k tomu určené výrobky. Podrobně VIZ. výkres č.2 blokové schéma systému Výpočet minimálního objemu nádrže: Minimální dostupný objem pro akumulaci srážkové vody se určí dle níže uvedeného vztahu. Výsledná hodnota se zaokrouhluje směrem nahoru na jedno desetinné místo. Výpočet se provede v online aplikaci pro podání žádosti. 5

Tab.1: Vstupní data pro výpočet minimálního dostupného objemu pro srážkovou vodu Vmin (m3) Parametr Hodnota Jednotka np 3 osob Ar 185 m2 Ag 850 m2 ff 1 - Vypočtená hodnota: Vmin 5,2 m3 *k výpočtu je

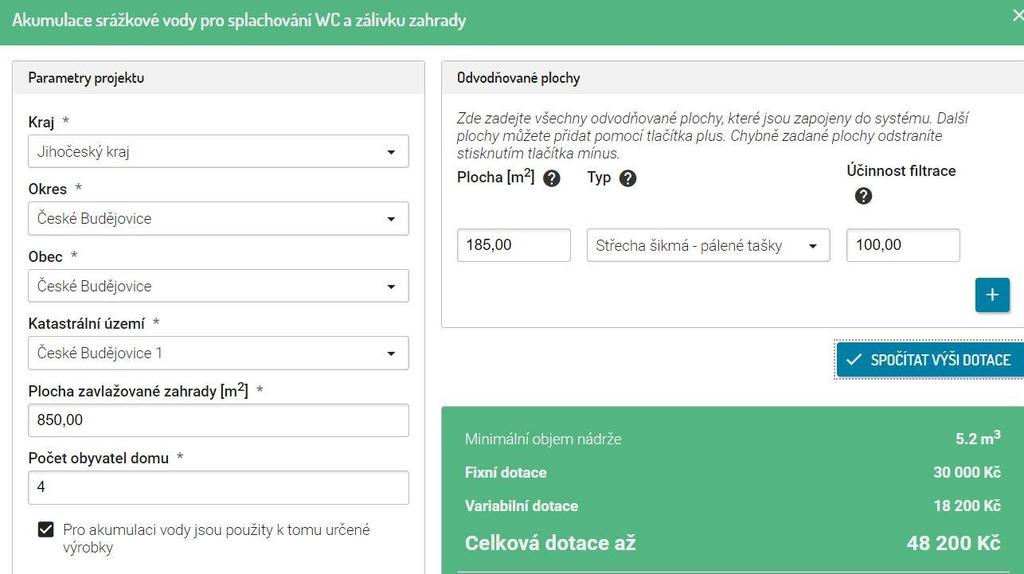

6 Tab.1: Vstupní data pro výpočet minimálního dostupného objemu pro srážkovou vodu Vmin (m3) Parametr Hodnota Jednotka np 3 osob Ar 185 m2 Ag 850 m2 ff 1 - Vypočtená hodnota: Vmin 5,2 m3 *k výpočtu je použita kalkulačka v aplikaci pro podání žádosti **hodnoty j a fs jsou automaticky doplněny do online výpočtu dle zadání lokality Tab.2: Zde vlož kalkulačku v excelu Minimální objem nádrže u posuzovaného domu dle výše uvedených okrajových podmínek a vztahu pro výpočet činí viz tabulka 2. Doporučení: Nádrž pro konkrétní použití 1x akum. nádrž samonosná hranatá o celkovém objemu 6 m 3. Dodavatel systému: MRAVEC PLAST s.r.o Dimenzování potrubí: 6

Dimenzování potrubí je dle použití zjednodušeného výpočtu ČSN EN 806-3.

Pokud zhotovitel vybere akumulační nádrž vybavenou filtračním košem (Obr. 1.) přístupným z revizního poklopu pro zajištění dostupnosti pro pravidelnou údržbu, není nutný předsazený filtr.

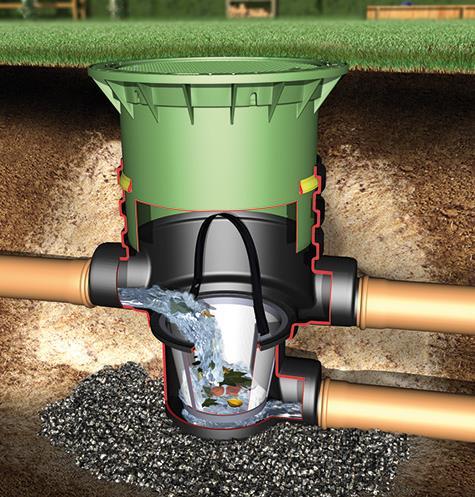

7 Dimenzování potrubí je dle použití zjednodušeného výpočtu ČSN EN Systém filtrace: Primární filtraci zajišťují kanálové vpusti v úrovni ÚT, kterým je vybaven každý okapový svod na přechodu do terénu. Pokud zhotovitel vybere akumulační nádrž vybavenou filtračním košem (Obr. 1.) přístupným z revizního poklopu pro zajištění dostupnosti pro pravidelnou údržbu, není nutný předsazený filtr. V případě nádrže bez filtračního koše bude před nádrž osazena filtrační šachta s přepadem nebo bez přepadu (Obr. 2.). Filtr jemných částic bude osazen před tlakovou nádobou v případě instalace nebo dle uvážení tak, aby byla umožněna jeho údržba a výměna. Obr.1.: Obr.2.: Stanovení sledovaných indikátorů Název indikátoru Měrná jednotka Závaznost Typ závaznosti Objem instalovaných akumulačních nádrží na srážkovou vodu 5,2 m3 ano minimální Předpokládaná roční úspora pitné vody 115,66 m3/rok ne projektový předpoklad Velikost odvodňované plochy 185 m2 ano minimální Předpokládaná roční úspora pitné vody stanovena dle vyhlášky č. č. 48/2014 Sb.. 7

8 5. Jednoznačné stanovisko, že navržené řešení plně odpovídá všem podmínkám této Výzvy. Navržený systém je navržen v souladu s podmínkami a vyhovuje všem podmínkám předepsaným pro výzvu: 1.5.B.2 Komplexní systémy pro využití srážkové vody jako vody užitkové a všem podmínkám společným pro všechny výzvy vypsaného programu, nevyjímaje platné normy a vyhlášky. 6. Přílohy odborného posudku Výkresová část a. Výkres č. 1: Situace b. Výkres č. 2: Blokové schéma c. Výkres č. 3: Charakteristický řez 8
