1 INTELIGENTNÁ ELEKTRONICKÁ REGULÁCIA HORENIA. LCD! + -

2 INTELIGENTNÁ ELEKTRONICKÁ REGULÁCIA HORENIA. ELEKTRONICKÁ REGULÁCIA HORENIA PRE TEPLOVZDUŠNÉ A AKUMULAČNÉ SYSTÉMY KRBOV A KACHĽOVÝCH PECÍ

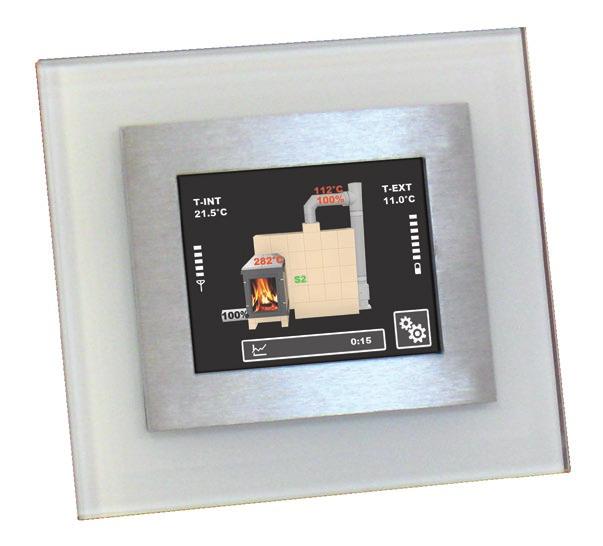

3 INTELIGENTNÁ ELEKTRONICKÁ REGULÁCIA HORENIA. Popis zariadenia: Malý displej dotykový 3,5 TFT displej - 16 miliónov farieb, rozlíšenie 320x240 možnosť pripojenia 2 vysokoteplotných snímačov (teplota v ohnisku/v komíne) reguláciu spúšťa dverový kontakt reguluje klapku prívodu vzduchu podľa fázy horenia reguluje škrtiacu komínovú klapku S4 na základe teploty T3 reguluje zakurovaciu klapku ovláda komínový ventilátor možnosť pripojenia digestora meria interiérovú teplotu (T-int) meria exteriérovú teplotu (T-ext) meria teplotu v ohnisku (T1) meria teplotu pri vstupe do komína (T3) obsahuje záložný zdroj systému zaznamenáva históriu horení grafické znázornenie horenia, možnosť sťahovania grafu horenia do PC možnosť diaľkového ovládania horenia cez GSM obsahuje viac ako 100 typov predvolených vykurovacích telies možnosť otestovania každého vstupu Prevedenie: Oblasť použitia: Teplovzdušný krb Sálavý krb KMS, prstence Sálavá pec KMS, prstence BIOohnisko Ovládanie škrtiacej komínovej klapky Obsah setu AM: 1 ks dotykový 3,5 TFT displej - 16 miliónov farieb, rozlíšenie 320x240 s podomietkovou krabicou 1 ks prepojovací kábel 4 m s konektormi 1 ks bezdotykový dverový kontakt so silikónovým vedením 4 m (TK) 1 ks vysokoteplotný snímač s keramickým puzdrom do 1200 C s tieneným vedením 5 m (T1) 1 ks snímač na meranie interiérovej teploty (T-int) 1 ks snímač na meranie exteriérovej teploty (T-ext) 1 ks riadiaca elektronika so záložným zdrojom elektrickej energie

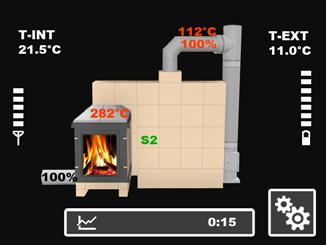

4 Regulácia má zabudované hodiny. + - Záložná batéria zabezpečuje prevádzku elektorniky a tým aj horenia aj počas niekoľkohodinového výpadku elektriny. LCD Farebný LCD displej s vysokým rozlíšením. Zobrazuje teplotu v ohnisku. Táto informácia je pre elektroniku najdôležitejšia. Dotykové ovládanie displeja. Regulácia vie obsluhovať zakurovaciu/prepínaciu klapku.! Zobrazovanie hlásení a upozornení v prípade chyby. Zobrazuje polohu klapky prívodu vzduchu na horenie. Pre každú fázu horenia je privádzané potrebné množstvo vzduchu. Zobrazuje interiérovú teplotu. Teplotné snímače je potrebné stavebne zabudovať. Škrtiaca klapka v komíne zabezpečuje vysokú účinnosť zariadenia. Zobrazuje exteriérovú teplotu. Teplotný snímač je potrebné stavebne zabudovať. Možnosť byť informovaný o aktuálnom stave zariadenia, alebo o neštandardných situáciach.

Popis zariadenia: Velký displej dotykový 5,6 TFT displej - 16 miliónov farieb, rozlíšenie 640x480 možnosť pripojenia 2 vysokoteplotných snímačov (teplota v ohnisku/v komíne) reguláciu spúšťa dverový

digestora možnosť pripojenia plynového kotla - týždenný programátor meria interiérovú teplotu (T-int) meria exteriérovú teplotu (T-ext) meria teplotu v ohnisku (T1) meria teplotu pri vstupe do komína

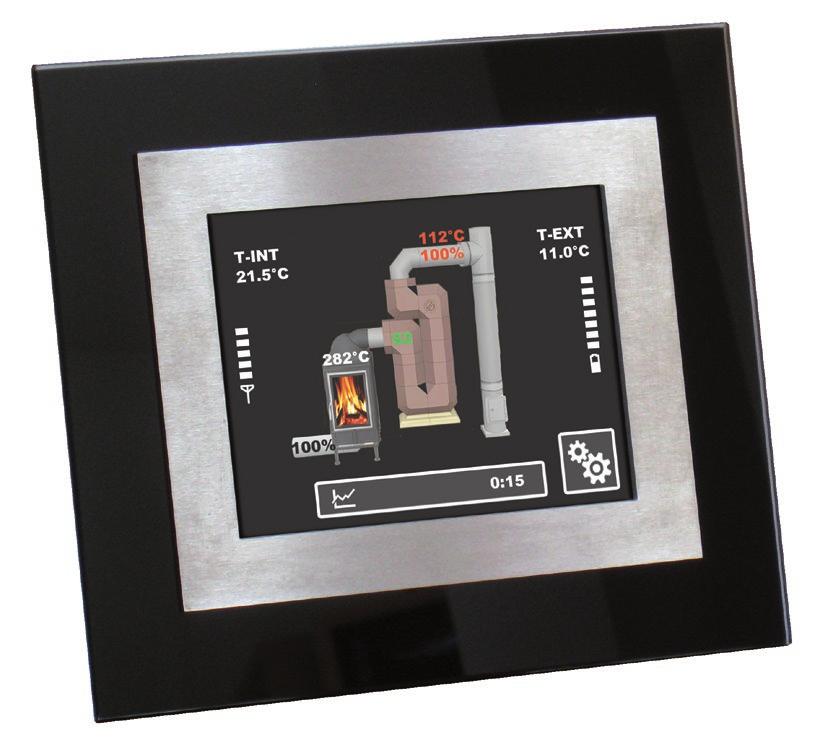

5 Popis zariadenia: Velký displej dotykový 5,6 TFT displej - 16 miliónov farieb, rozlíšenie 640x480 možnosť pripojenia 2 vysokoteplotných snímačov (teplota v ohnisku/v komíne) reguláciu spúšťa dverový kontakt reguluje klapku prívodu vzduchu podľa fázy horenia reguluje škrtiacu komínovú klapku S4 na základe teploty T3 reguluje zakurovaciu klapku ovláda komínový ventilátor možnosť pripojenia digestora možnosť pripojenia plynového kotla - týždenný programátor meria interiérovú teplotu (T-int) meria exteriérovú teplotu (T-ext) meria teplotu v ohnisku (T1) meria teplotu pri vstupe do komína (T3) obsahuje záložný zdroj systému zaznamenáva históriu horení grafické znázornenie horenia, možnosť sťahovania grafu horenia do PC možnosť diaľkového ovládania horenia cez GSM obsahuje viac ako 100 typov predvolených vykurovacích telies možnosť otestovania každého vstupu Prevedenie: Oblasť použitia: Teplovzdušný krb Sálavý krb KMS, prstence Sálavá pec KMS, prstence BIOohnisko Ovládanie škrtiacej komínovej klapky Obsah setu BV: 1 ks dotykový 5,6 TFT displej - 16 miliónov farieb, rozlíšenie 640x480 s podomietkovou krabicou 1 ks prepojovací kábel 4 m s konektormi 1 ks bezdotykový dverový kontakt so silikónovým vedením 4 m (TK) 1 ks vysokoteplotný snímač s keramickým puzdrom do 1200 C s tieneným vedením 5 m (T1) 1 ks snímač na meranie interiérovej teploty (T-int) 1 ks snímač na meranie exteriérovej teploty (T-ext) 1 ks riadiaca elektronika so záložným zdrojom elektrickej energie

6 Navrhnuté a vyrobené spol. Made in EU Vasa odborná kachliarska firma:
