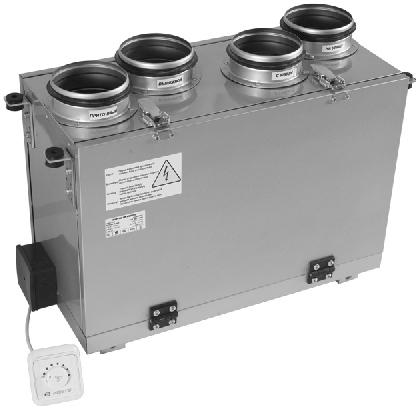

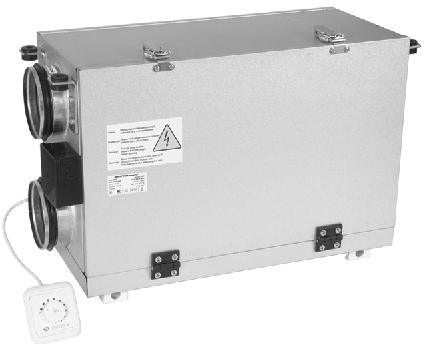

1 SERAK TECH VUT mini EC PROTOŽE VZDUCH JE POTŘEBA NÁVOD K POUŽITÍ REKUPERAČNÍ JEDNOTKA VUT mini EC

2 2 OBSAH 1. Úvod 2. Použití 3. Obsah balení 4. Charakteristiky 5. Struktura kódu produktu 6. Bezpečnostní požadavky 7. Struktura a funkce 8. Schéma jednotky VUT mini EC 9. Instalace a příprava k provozu 10. Možnosti instalace 11. Odvod kondenzátu 12. Připojení ke zdroji elektrické energie 13. Funkční logika a ovládání jednotky 14. Údržba 15. Poruchy 16. Doprava a skladování 17. Záruka výrobce 18. Doklad o přijetí 19. Doklad o zapojení 20. Záruční list

3 3 Tento manuál obsahuje popis, technické parametry a návody k instalaci a správné manipulaci s vzduchotechnickými jednotkami s rekuperací tepelné energie. Jedná se konkrétně o jednotky série VUT mini EC společnosti SERAK TECH s.r.o. Vzduchotechnické jednotky VUT mini EC s rekuperací tepelné energie s kapacitou proudění vzduchu až 200 resp. 300 m3/h zajišťují trvalý oběh vzduchu v domech, kancelářích, hotelech, restauracích, barech, konferenčních sálech a dalších komerčně či veřejně využívaných mechanicky ventilovaných prostorech. Jednotky předávají tepelnou energii odpadního vzduchu čerstvému vzduchu přiváděnému do místnosti. ÚVOD POUŽITÍ Jednotky VUT zajišťují ekonomicky efektivní a šetrnou ventilaci díky zpětnému získávání tepla (rekuperaci). Jsou jedním z možných řešení energeticky úsporné ventilace místností. Lze je připojit jak na kruhové, tak na čtyřhranné (s využitím odpovídající redukce) vzduchotechnické potrubí. Jednotky VUT jsou komponenty vzduchotechnických systémů a nejsou určeny k samostatné operaci. Vzduch ve ventilovaných prostorech nesmí obsahovat pevné části či nebezpečné látky a výpary. Jednotka není navržena pro ovládání dětmi, fyzicky či mentálně postiženými osobami, lidmi se sníženou schopností orientace či nedostatečně zkušenými a specializovanými osobami. Nedostatečně znalé osoby s mí manipulovat s jednotkou pouze pod dozorem jiné osoby, zodpovědné za jejích počínání a bezpečí. Zabraňte dětem hrát si se zařízením. Obsah balení: Rekuperační jednotka Návod k použití Přepravní obal Jednotka může být dodána i s ovládacím panelem! UPOZORNĚNÍ OBSAH BALENÍ

4 4 CHARAKTERISTIKY Jednotky jsou určeny pro užití ve vnitřních prostorech se stálou teplotou od +1 C do +40 C a relativní vlhkostí do 80 %. Stupeň krytí (odolnost proti prachu a vodě): Motory: IP 44 Jednotka připojená ke vzduchotechnickému potrubí: IP 22 Třída ochrany elektrických předmětů: 1 Základní rozměry a technické parametry jsou uvedeny na Obr. 1, Obr. 2, v Tab. 1 a Tab. 2. Design jednotek je neustále vylepšován, proto se některé hodnoty mohou nepatrně lišit od těch uvedených v tomto manuálu. STRUKTURA KÓDU PRODUKTU VUT XXX X mini ЕС Typ motoru: ЕC - elektronicky komutovaný Orientace přírub: H - horizontální V - vertikální 3 Průtok vzduchu [m /h]: 200, 300 Typ jednotky: VUT - rekuperační jednotka Příklad: Rekuperační jednotka se vzduchovým výkonem 300 m3/h, horizontálními přírubami a EC motorem: VUT 300 H EC.

5 D ,7 VUT... V mini ЕС 670 Obr. 1 Průměr přírub [mm] Vzdálenost mezi deskami rekuperátoru [mm] Tlaková ztráta v rekuperátoru [Pa] Účinnost rekuperace [%] Tloušťka izolace [mm] Hmotnost [kg] VUT 200 H mini ЕС VUT 200 V mini ЕС 100 2, VUT 300 H mini ЕС VUT 300 V mini ЕС 125 2, Typ Tab. 1

6 D VUT... H mini ЕС Obr. 2 Тyp VUT 200 H mini ЕС Tlak [Pa] Napětí (při 50 Hz) [V] Příkon ventilátorů [W] Proud [А] Otáčky -1 [min ] Hz 2х71 0, Hz 2х80 0, VUT 200 V mini ЕС VUT 300 H mini ЕС VUT 300 V mini ЕС Tab. 2 Akustický Max. teplota vzdušiny tlak ve [ C] 3m [dba] Vzduch. výkon [m3/h]

7 7 Třída ochrany elektrických předmětu: 1 Jednotka musí být vždy řádně uzemněna! Stupeň krytí odpovídá IP 22. Před připojením ke zdroji elektrické energie se ujistěte, že jednotka není viditelně poškozená a nenachází se v ní žádné předměty, které by mohly způsobit jakékoliv poškození. Připojení jednotky musí být provedeno řádně kvalifikovaným technikem s osvědčením a povolením k montáži a zapojení elektrických zařízení. Před zapojením se přesvědčete, že jednotka není viditelně poškozená a nenachází se v ní žádné cizí předměty, které by mohly způsobit její poškození. Před jakoukoliv manipulací s jednotkou pozorně přečtěte tento manuál! BEZPEČNOSTNÍ POŽADAVKY Před jakoukoliv instalační, údržbovou zapojovací či opravnou prací odpojte jednotku od zdroje elektrické energie.! UPOZORNĚNÍ Vzduch nesmí obsahovat hořlavé či jinak nebezpečné a agresivní látky!! UPOZORNĚNÍ Jednotka nesmí být používána mimo teplotní interval uvedený v tomto manuálu nebo v agresivním, výbušném či jinak nebezpečném prostředí. ZAKÁZÁNO Je zakázáno připojovat sušičky oblečení a podobná zařízení do ventilačního systému. ZAKÁZÁNO

8 8 STRUKTURA A FUNKCE Jednotky VUT mini EC se skládají z: - dvou radiálních ventilátorů (přívodního - 1 a odtahového - 2) s dozadu zahnutými lopatkami a bezúdržbovými elektrickými motory s externím rotorem a zabudovanou ochranou proti přehřátí. - křížového deskového rekuperátoru (3), který může být v sezóně nahrazen letním blokem - dvou filtrů: sání (4) - třída filtrace EU5 nebo EU7 a odtahu (5) - třída filtrace EU3 nebo EU4. - vany pro shromažďování kondenzátu - termostatu 5 4 VUT H mini EC SCHÉMA JEDNOTKY Obr. 3 ODTAH SÁNÍ PŘÍVOD VÝFUK

9 9 ODTAH SÁNÍ PŘÍVOD Obr Přívodní ventilátor; 2. Odtahový ventilátor; 3. Křížový deskový rekuperátor; 4. Filtr - sání; 5. Filtr - odtah; 6. Vana; 7. Termostat VÝFUK 6 2 VUT V mini EC SCHÉMA JEDNOTKY

10 10 INSTALACE A PŘÍPRAVA K PROVOZU Při instalaci VUT...mini EC zajistěte dostatečný přístup pro servis a údržbu. Minimální vzdálenosti jsou znázorněny na Obr. 5. Jednotka je vhodná jak k podstropní montáži (zavěšení na řádně upevněné závitové tyče), (Obr. 5, 6, 7) tak k instalaci horizontální (na pevnou podložku, Obr. 8, 9). Minimální prostor pro přístup k jednotce Pozice řídicího panelu Obr. 5 VUT... V mini ЕС Fig min 80 mm min 200 mm PODSTROPNÍ MONTÁŽ VUT... H mini ЕС Fig. 7

11 HORIZONTÁLNÍ MONTÁŽ VUT V mini EC Obr. 8 floor upevnění upevnění Obr. 9 Pro zajištění co nejvyšší účinnosti rekuperace doporučujeme nainstalovat jednotku tak, aby se těsně před i za jednotkou nacházel alespoň 1 m přímého (rovného) potrubí. Pokud je jednotka nainstalována na vstupu/výstupu vzduchotechnického systému, musí být tento vstup/výstup optřen mřížkou (s velikostí ok max. 12 mm), aby bylo zabráněno vniknutí nežádoucích předmětů do systému (resp. jednotky). HORIZONTÁLNÍ MONTÁŽ VUT H mini EC

12 12 Spojení více odtokových systému do jednoho sifonu je zakázáno! Vyústění kondenzátního potrubí mimo odpadní systém budovy je zakázáno! Před prvním spuštěním jednotky VUT je třeba zaplnit odtokový kondenzátní systém čistou vodou a zkontrolovat správné zapojení a korektní funkci odvodu kondenzátu do odpadního systému. Během zimních měsíců je nezbytné zajistit ochranu odtokového kondenzátního systému před zamrznutím například pomocí tepelné izolace nebo využitím topných elementů. A UPOZORNĚNÍ B! Jednotka VUT musí být instalována tak, aby strana, na které je vyvedeno koleno kondenzátního potrubí, byla ve spádu minimálně 3 (tj. výškový rozdíl 55 mm na 1000 mm délky) ODVOD KONDENZÁTU Obr. 10 Kvůli nižšímu tlaku proudění v jednotce je nezbytné správně zapojit kondenzátní potrubí (Obr. 10). V tomto případě pro maximální tlak 600 Pa je hodnota A cca 120 mm a B cca 80 mm.

13 13 Před jakoukoliv manipulací musí být jednotka odpojena od zdroje elektrické energie. Připojení jednotky do sítě smí provádět pouze kvalifikovaný elektrikář nebo technik s odpovídajícím povolením k práci s elektrickými zařízeními. Jmenovité hodnoty jsou uvedeny na výrobním štítku. Jakákoliv manipulace a úpravy vnitřního zapojení jsou zakázány a ruší záruku! Jednotka VUT se připojuje ke zdroji jednofázového střídavého napětí 220 V / 50 Hz. Jednotka musí být připojena dostatečně silným a izolovaným kabelem. Výběr vodičů musí být proveden vhodně až po zvážení maximálního proudového zatížení, délky, prostředí atd. Zařízení musí být také řádně a bezpečně uzemněno. Napájecí kabely dodávající elektrickou energii se připojují skrz kabelové průchodky k odpovídajícím kontaktům na svorkovnici podle diagramu elektrického zapojení (viz. Obr. 11) Jednotka musí být zapojena do sítě s automatickým elektrickým jističem, který zajistí ochranu před přetížením a případně zkratem či dalšími problémy. Hodnota jističe musí proudově odpovídat proudu protékajícímu jednotkou (alespoň 2,5 A). L ~ V, Hz N PE kde: QF I X1 QF - jistič, L PE N GND 48V Obr. 11 CTR Х1 - svorkovnice PŘIPOJENÍ KE ZDROJI ELEKTRICKÉ ENERGIE

14 14 FUNKČNÍ LOGIKA A OVLÁDÁNÍ JEDNOTKY Čistý a chladný čerstvý vzduch (sání) je ventilátory hnán potrubím skrz filtr sání do výměníku, kde přijímá tepelnou energii vzduchu opouštějícího místnost (odtah). Poté je přefiltrovaný a čistý přiváděn do místnosti (přívod). Teplý vzduch opouštějící místnost (odtah) proudí do jednotky, kde je vyčištěn ve filtru odtahu a poté v tepelném výměníku předá většinu své tepelné energie nasávanému venkovnímu vzduchu a odtahovým ventilátorem je odveden pryč (výfuk). Přiváděný venkovní (sání) a vzduch odváděný z místnosti (odtah) nikdy nepřijdou do kontaktu, jsou zcela separovány, čímž je vyloučen jakýkoliv přenos látek z vylučovaného potenciálně znečištěného (odtah) vzduchu do čerstvého (sání, přívod).. Vzduchový výkon se ovládá pomocí regulátoru P-1/010. Podle otočení potenciometrem lze plynule regulovat výkon ventilátorů od 0 do 100%. Regulátor je zobrazen na Obr. 12. A1 X1 L L N PE PE N +48V GND GND 48V A2 CTR GND CTR Obr. 12 Obr V Ovladač se instaluje na dostupné místo. Standardně je připojen k jednotce přímo od výrobce do svorkovnice na postranní stěně jednotky podle diagramu (Obr. 13). Napájecí jednotka A1 zajišťuje přívod stejnosměrného napájecího napětí 48 V a je dodávána zapojená v rekuperační jednotce VUT mini EC (Obr. 13).

15 15 Jednotka je osazena integrovaným termostatem pro ochranu rekuperátoru proti zamrznut. V případě nebezpečí zamrznutí je přívodní ventilátor vypnut a rekuperáot je postupně ohříván teplým vzduchem odtahovaným z místnosti. Hodnotu sepnutí termostatu zle manuálně nastavit otočením. Hodnotu lze nastavit vhodně podle prostředí. Doporučené hodnota je +3 C (tovární nastavení). Doporučená frekvence údržby a servisu je 3x-4x do roka a zahrnuje řádné čištění a následující operace: 1. Údržba filtrů Špinavé a zanesené filtry omezují proudění přívodního vzduchu. Filtry je třeba čistit každé 34 měsíce Vakuové čištění je povoleno. Použité filtry by měly být nahrazeny novými 1 2x ročně. Pro nákup nových filtrů kontaktuje místního dodavatele. 2. Kontrola tepelného výměníku (1x ročně) Prach se může usazovat na tepelném výměníku i přes správnou údržbu a výměnu filtrů podle předchozího návodu. Pro vyčištění filtr vyjměte z jednotky a umyjte vhodným čisticím prostředkem. Poté suchý výměník vraťte zpět. 3. Kontrola ventilátorů (1x ročně) I přes správné zacházení a údržbu filtrů a tepelného výměníku se může uvnitř ventilátorů usazovat prach a podobné nečistoty a snižovat tak jejich výkon a množství přiváděného vzduchu. Očistěte ventilátory měkkým kartáčkem nebo látkovým hadříkem. Na čištění nepoužívejte vodu či jiná rozpouštědla a ostré objekty, abyste se vyhnuli poškození. 4. Kontrola odtokového systému (1x ročně) Odtokové kondenzátní potrubí se může ucpat vylučovanými částicemi. Nalijte trochu vody do potrubí a zkontrolujte, zda není ucpané. V případě nutnosti vyčistěte potrubí a sifon. 5. Údržba vylučovací mřížky a vstupních difuzorů (v případě potřeby) Odejměte difuzory či mřížku a vyčistěte horkou vodou a jemným čisticím prostředkem. 6. Kontrola proudění přiváděného vzduchu (2x ročně) Listy a jiné cizí částice mohou ucpat mřížku a snižovat tak přísun vzduchu do jednotky a její výkon. Zkontrolujte, zda není mřížka zanesena (1-2x ročně) a v případě potřeby ji očistěte. 7. Kontrola vzduchotechnického potrubí (1x za 5 let) I při dodržování všech výše popsaných bodů se může ve vzduchotechnickém potrubí usazovat prach a snižovat výkon. Údržba potrubí spočívá v pravidelném čištění a případné výměně nefunkčních částí. ÚDRŽBA

16 16 PORUCHY Problém Ventilátor(y) se nespustí Možné důvody Chybí zdroj energie Zaseknutý motor, zanesené lopatky ventilátoru Alarm v systému Řešení Ujistěte se, že je zdroj správně zapojen. Pokud ne, opravte zapojení Vypněte jednotku. Rozhýbejte motor, vyčistěte lopatky a restartujte jednotku Vypněte alarm a restartujte jednotku Přerušení obvodu jističem Vypněte jednotku. Odstraňte zdroj vysoké Vysoká spotřeba proudu v obvodu spotřeby. Zkontrolujte funkčnost jističe. vyhazuje jistič. Vypněte a zapněte jistič a restartujte jednotku. Nedostatečné proudění vzduchu Nastavení slabého proudění Tepelný výměník, filtry nebo ventilátory jsou zanesené Součásti vzduchotechnického systému jsou zašpiněné nebo poškozené Klapky, difuzory nebo kryt mřížky je zavřený Chladný přiváděný vzduch Přílišný hluk nebo vibrace Únik vody Přepněte jednotku na vyšší výkon Vyčistěte nebo vyměňte filtry, vyčistěte ventilátor a výměník Vyčistěte nebo vyměňte součásti vzduchotechnického systému Ujistěte se, že jsou klapky difuzory a kryt mřížky zcela otevřeny. Výstupní filtr je zanesený Vyčistěte nebo vyměňte výstupní filtr Tepelný výměník je zamrzlý Zkontrolujte stav výměníku. Vypněte jednotku a zapněte ji, až nebezpečí zamrznutí pomine Znečištění pohonu (motoru) Vyčistěte pohon (motor) Špatné připevnění jednotky Dotáhněte šrouby, řádně upevněte jednotku Chybí antivibrační podložky Nainstalujte antivibrační podložky Vypouštěcí systém je ucpaný, poškozený, nebo špatně nainstalovaný Vyčistěte odpadní systém, zkontrolujte úhel potrubí. Ujistěte se, že sifon je naplněn a potrubí je chráněné proti mrazu

17 17 Jednotky skladujte v originálním balení v dobře větraných a suchých prostorech s teplotou mezi +10 C a +40 C. Okolní vzduch nesmí obsahovat výpary nebo jiné látky, které by mohly způsobit korozi nebo jiné poškození jednotky či vnitřní elektroniky. K manipulaci používejte zvedací zařízení, abyste předešli pádu či nadměrnému houpání jednotky. Jednotky mohou být přepravovány jakýmkoliv dopravcem, pokud je zaručena dostatečná ochrana před vlhkostí a mechanickým poškozením. Během přepravy se vyvarujte otřesů a nárazů. Výrobce poskytuje při běžném provozu jednotky dvouletou záruku od data prodeje, pokud jsou dodrženy veškeré přepravní, skladovací, instalační a manipulační předpisy. Není-li možné ověřit datum prodeje, bude záruční doba počítána od data výroby jednotky. V případě jakékoliv poruchy jednotky během provozu v záruční době přijme výrobce nároky zákazníka pouze s řádným technickým popisem poruchy. Jakékoliv neautorizované zásahy do elektroniky ruší právo na uplatnění záruky poskytované výrobcem. Pro záruční a pozáruční opravy kontaktujte dodavatele. Záruční a pozáruční opravy jednotek musí být prováděny v továrně výrobce. V případě reklamace přiložte tento manuál s řádně vyplněným dokladem o zapojení a záručním listem. NA STÍŽNOSTI A POŽADOVANÉ REKLAMACE BEZ DODÁNÍ ŘÁDNĚ VYPLNĚNÉHO MANUÁLU (DOKLAD O PŘIJETÍ, ZAPOJENÍ...) NEBUDE BRÁN ZŘETEL! DOPRAVA A SKLADOVÁNÍ ZÁRUKA VÝROBCE! UPOZORNĚNÍ

18 18! UPOZORNĚNÍ Výrobce není zodpovědný za škody způsobené nesprávným užíváním jednotky nebo nešetrnou manipulací. Uživatel se musí řídit tímto manuálem. DOKLAD O PŘIJETÍ Typ produktu Rekuperační jednotka Model VUT mini EC Sériové číslo Datum výroby je shodná s technickou specifikací uvedenou v tomto návodu a prohlášena za provozuschopnou Potvrzení funkčnosti výrobku

19 19 Rekuperační jednotka VUT mini EC byla řádně připojena ke zdroji elektrické energie v souladu s postupy uvedenými v tomto manuálu dostatečně kvalifikovaným technikem. DOKLAD O ZAPOJENÍ Název společnosti Adresa Telefonní číslo Jméno technika Datum zapojení: Podpis: Instalace jednotky byla provedena v souladu se všemi postupy uvedenými v tomto návodu a v souladu s místními normami a nařízeními, mechanickými a elektrickými standardy. Jednotka pracuje správně a bez problémů. Razítko společnosti, která provedla zapojení Podpis: ZÁRUČNÍ LIST V26-1EN-01
