Topné systémy. pro zajištění optimální teploty ve stájích chovu drůbeže

Transkript

1 Topné systémy pro zajištění optimální teploty ve stájích chovu drůbeže

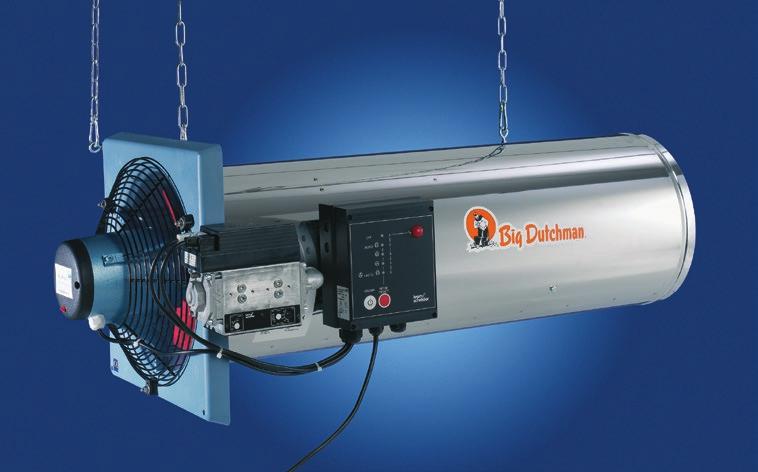

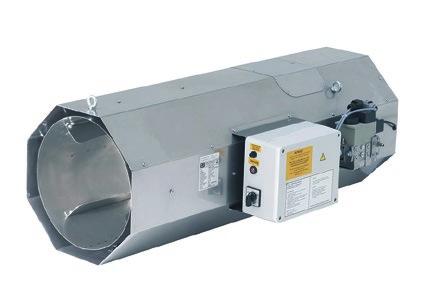

2 Topné systémy pro optimální teplotu ve stáji Optimální teplota ve stáji má velký vliv na zdraví a užitkovost zvířat. V různých klimatických oblastech nelze využívat pouze jeden typ vytápění. Cílem je: přivést maximální množst ví tepla ke zvířatům, při co možná nejnižších nákladech na energie. Firma Big Dutchman má v nabídce různé systémy vytápění, které můžou být provozovány na plyn, topný olej, nebo horkou vodu. Nechte si prosím proto poradit od našich odborníků, který z nabízených systémů je pro vaši stáj ten pravý. JetMaster topidlo se 100 % využitím tepla Topidla typu JetMaster jsou dodávána pro provoz na zemní plyn propan, nebo topný olej. Jsou termostaticky ovládana a mají pojistku plamene. Znamená to, že pokud z jakéhokoli důvodu zařízení plamen nezapálí, nebo zhasne, je ihned automaticky zastaven přívod plynu. Tím se zabrání proudění nespáleného plynu do vytápěného prostoru. Zabudovaný ventilátor zajišťuje velký dosah a tím dobré rozložení teplého vzduchu ve stáji. Díky nové řídící jednotce typu BCU (Burner Control Unit), lze ve stáji vyrovnat nerovnoměrné teploty tak, že zařízení JET MASTER se bude přepínat do funkce pouze ventilátor > funkce podávacího ventilátoru. Vytvořené teplo pak na 100 % využijí zvířata > žádné ztráty tepla. JetMaster GP 70 JetMaster NG-L 80 Typ GP 14 GP 40 GP 70 NG-L 80 GP 95 NG-L 100 GP 120 Výkon kw Spotřeba plynu: - zemní plyn m 3 /h 1,5 3,9 6,8 7,7 9,2 9,7 11,7 - propan kg/h 1,1 2,9 5,0 5,7 6,8 7,2 8,6 Připojení " 1 /2 1 /2 3 /4 Průtok vzduchu m 3 /h Hlídač proudu vzduchu - mikrospínač mikrospínač tlak. spínač mikrospínač tlak. spínač mikrospínač Hlídání plamene ionizační ionizační ionizační fotobuňka ionizační fotobuňka ionizační Dosah m Hmotnost kg Elektrické připojení: 230 V, 50 Hz pro všechny typy; Připojovací tlak: 20 mbar pro zemní plyn a 50 mbar pro propan Typ P 40 P 60 P 80 P 100 P 120 Výkon kw Spotřeba l/hod Průtok vzduchu m 3 /h Dosah m Hmotnost kg JetMaster Typ P 100 na topný olej Elektrické připojení: 230 V, 50 Hz pro všechny typy; Hlídání plamene prostřednictvím fotočlánku

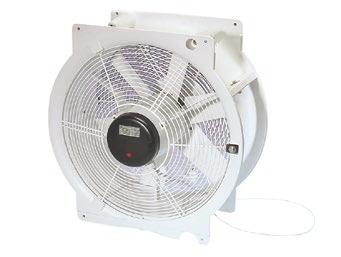

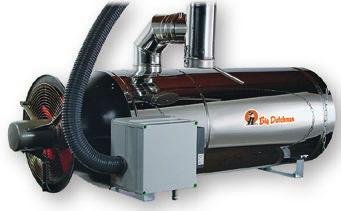

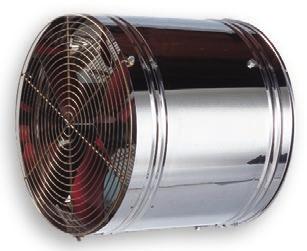

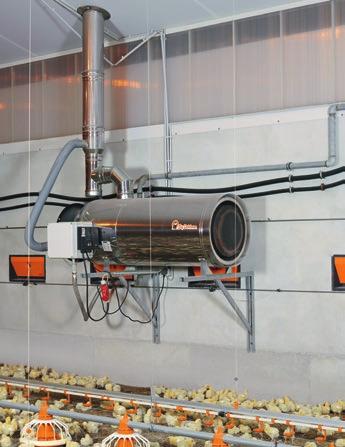

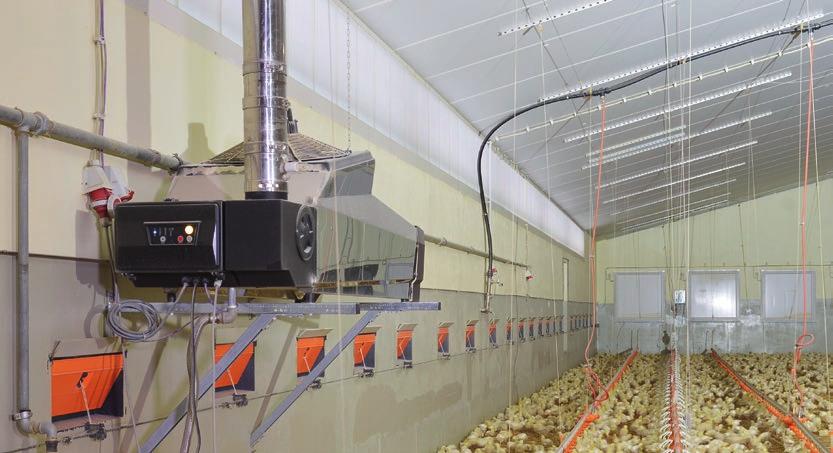

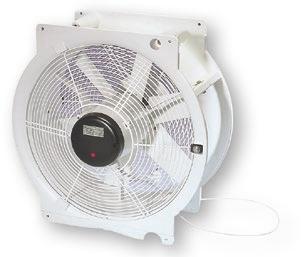

3 Topná zařízení s odvodem spalin a nízkou spotřebou energie Topidla s odvodem spalin jsou dodávána pro provoz na topný olej nebo na plyn. Pracují s uzavřeným spalováním. To znamená, že vzduch ve stáji není zatěžován zplodinami hoření, ty jsou odváděny komínem ven. Zabudovaný ventilátor zajišťuje velký dosah a tím dobré rozložení teplého vzduchu ve stáji. U topidel RGA 100 a TR 75 je čerstvý vzduch pro spalování nasáván zvenku dvouplášťovým komínem. Dojde tak k jeho předehřátí a zvýšení stupně účinnosti. RGA 100 RGA 100 plynové topidlo s komínem Thermorizer TR 75 plynové topidlo s komínem Typ RGA 95 RGA 100 TR 75 Výkon kw Palivo LTO ZP/Progan ZP/Progan Průtok vzduchu m 3 /h Hlídač proudu vzduchu - tlakový spínač tlakový spínač Hlídač plamene fotobuňka ionizační ionizační Dosah m Hmotnost kg Elektrické připojení: RGA 230 V, 50 Hz; TR 75: 400 V, 50 Hz, 3 fáze; Připojení plynu u RGA 100 a TR 75: 3 /4" Thermorizer TR 75 Podávací ventilátory pro lepší rozmístění teplého vzduchu ve stáji U velmi dlouhých stájí zajišťují podávací ventilátory rovnoměrné rozdělení teplého vzduchu. Instalují se do vzdálenosti m od topidel. Nejvýkonnější podávací ventilátor FC EQ je navíc opatřen usměrňovacím kolem. Na základě jeho velkého dosahu a vytvořeného proudu vzduchu je vhodný zejména pro úzké a nízké stáje, ale i tam, kde je v provozu výměník Earny. Podávací ventilátor 6E50 Výkon: 6400 m 3 /h, číslo kódu Dosah: ca. 25 m Podávací ventilátor R20-9 Výkon: 5800 m 3 /h, číslo kódu Dosah: ca. 25 m Podávací ventilátor FC050-4EQ s usměrňovačem proudění; Výkon: 7100 m 3 /h, číslo kódu ; Dosah: ca. 35 m

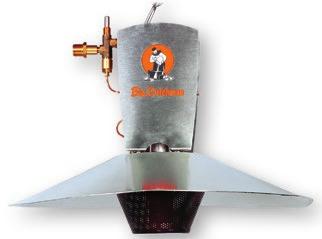

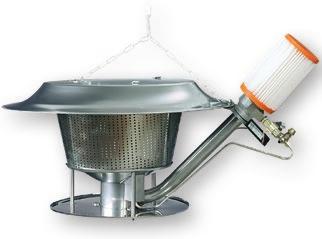

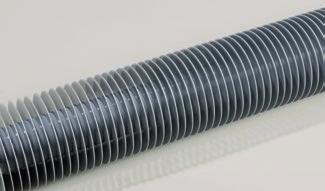

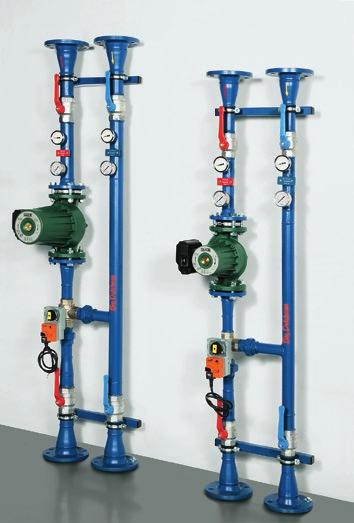

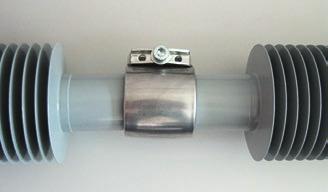

4 Plynový zářič pro zónové vytápění Plynové zářiče se používají zejména tam, kde je na určitou dobu potřeba zajistit zvířatům intenzivní přísun tepla. Mezi tato zvířata patří především krůty, kachny, ale i kuřata a kuřice během fáze odchovu. Plynový zářič typ M8 Plynový zářič typ G12 Plynový zářič typ SOL Typ M 8 G 12 SOL Výkon kw ,6 Připojovací tlak: - Zemní plyn mbar Progan mbar Pilotní plamen x Instalační výška cm Hmotnost kg 1,5 7 2,6 Elektrické připojení pro zářič G 12: 230 V, 50 Hz Konvektorové vytápění teplou vodou žádné otevřené spalování ve stáji Pro zlepšení klima ve stáji je nepopíratelný trend využívání konvektorového vytápění (malý obsah CO 2 v prostředí stáje). Cílem je maximalizovat předávání tepla velkou topnou plochou. Topidla lze instalovat pod nasávací elementy (žebrová topidla), takže přiváděný vzduch se přímo ohřívá, nebo jsou zavěšená uprostřed stáje. Klimapočítač Viper Touch přebírá kompletně plynulé ovládání od 0 do 100 %, prostřednictvím 3-cestného ventilu pro teplovodní topení. Zvířata nepociťují žádné výkyvy teplot. Výstupní kulové kohouty Manometry pro přívod a zpátečku Teploměry pro přívod a zpátečku Čerpadlo HE Čerpadlo 3- cestné mísící ventily Výkonné 3-cestné soupravy od Big Dutchman ve spojení s klimapočítačem a teplovodním topením trvale zajišťují teplotu ve stáji na požadované úrovni. V závislosti na velikosti haly, máme v nabídce regulační jednotky 150, 300 a 600 kw. Teplotní rozdíl mezi přívodem a zpátečkou je koncipován na 20 K. Regulační skupina se dá uzavřením kulových kohoutů odstavit. Kulové kohouty pro celou regulaci Výkonné 3-cestné mísící soupravy (300 kw), s volbou úsporné soupravy s HE čerpadlem

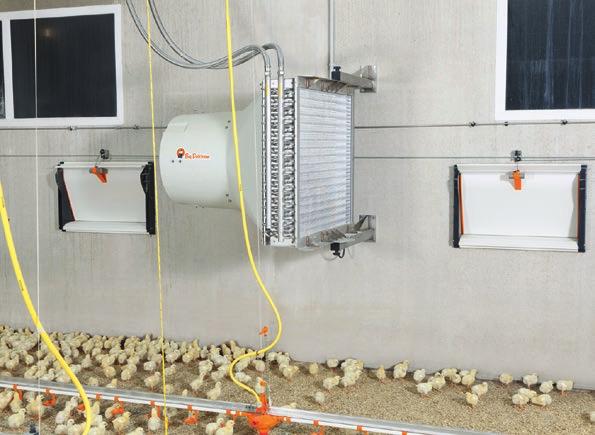

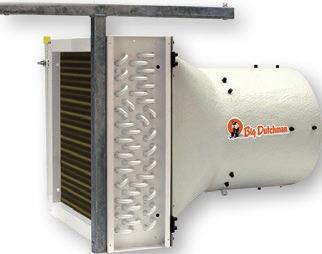

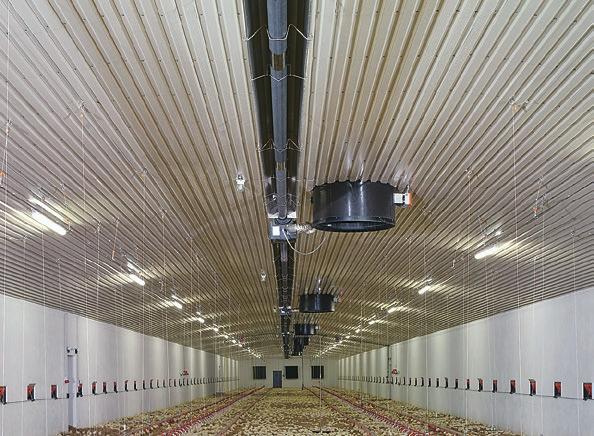

5 HeatMaster Konvektorové teplovodní topidlo HeatMaster pracuje na teplovodní bázi. Horkou vodu může dodávat plynový kotel, kotel na LTO, nebo ještě lépe je využívat zbytkové teplo motorového generátoru elektrického proudu, či zařízení pro výrobu bioplynu. Zařízení HeatMaster se skládá z lamelového registru, ventilátoru a rozdělovače. Firma Big Dutchman má v nabídce tři různé modely. HeatMaster série R a V visí v rovnoměrných odstupech, odpovídajících jejich dosahu ve středu stáje, přibližně 1 m nad zvířaty. Vzduch je nasáván z horního prostoru stáje a je veden skrz lamelový registr, ve kterém proudí horká voda. U série R vyfukuje ventilátor teplý vzduch výfukovými otvory šestibokého rozdělovače do prostoru stáje. U série V, je rovnoměrné vyfukování teplého vzduchu zajišťováno prostřednictvím 8 otvorového rozdělovače. HeatMaster 2 H, 3 H a 4 H se zavěšuje na boční stěnu vedle nasávacích otvorů. Může být také upevněn na stěnovou konzoli. Zabudovaný ventilátor s velkým dosahem zajišťuje rovnoměrné rozložení vzduchu ve stáji. (Podob ný princip jako u plynových hořáků). HeatMaster 50 R v hale pro kuřata HeatMaster 3 V HeatMaster 2 H Typ 40 R 50 R 60 R 3 V 4 V 2 H 3 H 4 H Výkon* kw Výkon** kw Přívod a trubkový závit " 1 1 1¼ ¾ 1 ¾ ¾ 1 Průtok vzduchu m 3 /h Dosah m 13/stran 15/stran 15/stran Hmotnost s vodou kg * Nominální výkon při 90 C vstupní vody/70 zpátečky a 35 C nasávaného vzduchu ** Nominální výkon při 80 C vstupní vody/60 zpátečky a 35 C nasávaného vzduchu Elektrické připojení: 3 fáze 400 V, 50 Hz Žebrovaná topidla velká povrchová plocha umožňuje vynikající předávání tepla Hliníková žebrovaná topidla jsou opatřená epoxidovou práškovou barvou. Trubkami prochází horká voda. Navařená žebra ve tvaru spirály mají povrchovou plochu 1 m 2 na běžný metr trubky. Mezi žebry stoupá teplo vzhůru, vzniká silná termika. Předávání tepla představuje 600 W/bm. Vzdálenost mezi žebry je vyměřena tak, aby na nich neulpívaly prachové částice. Topidla se upevňují přímo na boční stěny úhelníkovou konzolu, nebo mohou byt zavěšeny pod stropem. Topení žebrovanými trubkami má následující výhody: vysoký topný výkon malá hmotnost automatické odvzdušňování Žebrovaná topidla z hliníku znamená spolehlivost jednoduchá a časově nenáročná montáž spojkami s upínací funkcí Speciální spojka s upínací funkcí

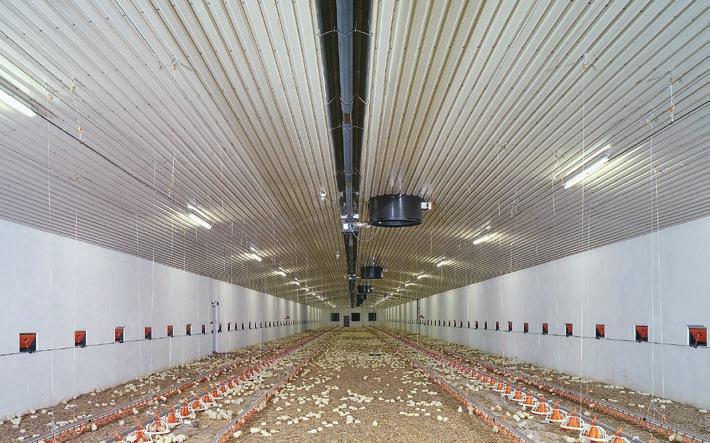

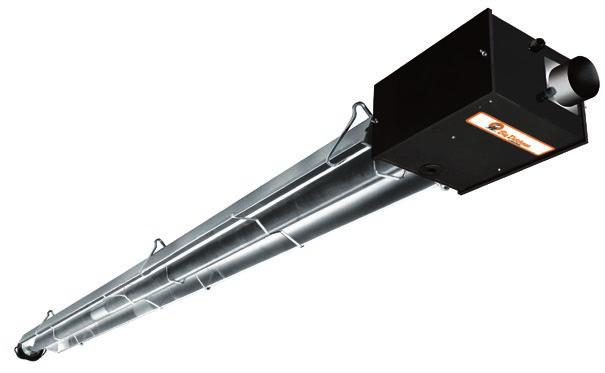

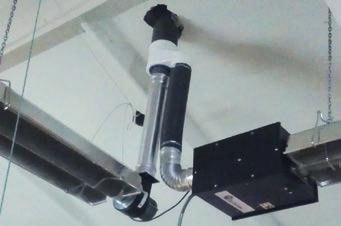

6 Temné zářiče vytápění sálavým teplem Temné zářiče jsou topné systémy, využívající spalování plynu a vydávající především sálavé teplo. Toto sálavé teplo je srovnatelné se slunečním a proniká vzduchem téměř beze ztrát. To znamená, že je aktivní pouze tam, kam dopadá a pak se teprve mění v teplo, které lze vnímat. Ve spojení s chladnějším okolním vzduchem tak vzniká příjemná pocitová teplota. Čerstvý vzduch potřebný ke spalování je přisáván z venkovního prostoru. Spaliny jsou pak odváděny prostřednictvím dvouplášťového komínu ven. Díky tomu není vzduch stáje zatěžován zplodinami hoření a současně je nasávaný vzduch předehřán. Oproti přímým topným systémům je energetická úspora o 15 % vyšší. Využití temných zářičů ve stáji výkrmu kuřat Čerstvý vzduch je předehříván > vyšší účinnost Typ BD 25HE BD 35HE BD 40HET Výkon kw x35 Připojovací závit " 1 /2 1 /2 1 /2 Celková délka m 10 13/16 25 Hmotnost kg Elektrické připojení: 230 V, 50 Hz; Připojovací tlak plynu: 20 mbar pro zemní plyn a 50 mbar pro propan Úspora nákladů na energii bude mít v budoucnu stále větší význam. Big Dutchman vyvinul inovovaný výměník tepla Earny, který slouží k zpětnému získávání tepla z odsávaného vzduchu hal pro drůbež. V závislosti na oblasti a dalších rámcových podmínkách, dosahuje úspora nákladů 35 až 60 %. Podrobné informace naleznete v příslušném prospektu. Německo: Big Dutchman International GmbH Postfach Vechta Tel. +49(0) Fax -237 big@bigdutchman.de Spojené státy americké: Big Dutchman, Inc. Tel bigd@bigdutchmanusa.com Brazílie: Big Dutchman (Brasil) Ltda. Tel bdbr@bigdutchman.com.br Rusko: OOO Big Dutchman Tel big@bigdutchman.ru Asie: BD Agriculture (Malaysia) Sdn. Bhd. Tel bdasia@bigdutchman.com Čína: Big Dutchman (Tianjin) Livestock Equipment Co., Ltd. Tel bdcnsales@bigdutchman.com Výhrada technických změn CZ 4/2015
