1 ZHOTOVITEL LandART atelier s.r.o., OBJEDNATEL obec Přezletice

2 SEZNAM PŘÍLOH TEXTOVÁ ČÁST 1. Identifikační údaje stavby 2. Cíl projektu 3. Kompoziční řešení 3.1. Rostlinný materiál 4. Způsob založení výsadby (jednotlivé technologie) 4.1. Příprava území, terénní úpravy 4.2. Výsadba stromů základní charakteristika 4.3. Záhony rostlin (trvalky a okrasné trávy) mulčované kůrou a štěrkem 4.4. Trávník intenzivní vysévaný 4.5. Trávník intenzivní z předpěstovaného trávníku 4.6. Trávník extenzivní vysévaný 4.7. Způsob založení mlatových ploch 4.8. Způsob instalace amfiteátru 4.9. Způsob založení hmatové stezky a zeleninových políček Způsob založení hmyzích domečků Způsob instalace herních prvků Tunelová skluzavka Lezecká stěna Lanové prolézačky 5. Údržba 5.1. Péče o stromy, keře a trvalky 5.2. Péče o trávník - intenzivní 5.3. Péče o trávník - extenzivní 6. Výkaz výměr a materiálu 7. Soupis sortimentu výsadeb GRAFICKÁ ČÁST 1. Širší vztahy 2. Kompoziční řešení 3. Perspektivní pohledy 4. Celková situace výkaz výměr 5. Osazovací plán 6. Vytyčovací plán 7. Altán technický list 8. Amfiteátr technický list 9. Lezecká stěna technický list 10. Skluzavka, týpí, lanové prolézačky technický list 11. Zeleninová políčka, hmatová stezka, hmyzí domeček technický list 12. Inspirace 13. Použitý rostlinný materiál OSTATNÍ CD projekt v elektronické podobě PROJEKT VYPRACOVÁN říjen 2017

3 TECHNICKÁ ZPRÁVA 1. Identifikační údaje stavby Objednatel projektu: Obec Přezletice Zodpovědný projektant: Ing. David Horák Vypracoval: Bc. Eliška Kusbachová Stupeň projektové dokumentace: Realizační projekt (RP) 2. Cíl projektu Cílem projektu bylo navrhnout zahradní úpravy pro mateřskou školu v přírodním charakteru. Po oslovení investora a dohodnutí podmínek spolupráce, zmapování a zdokumentování terénu došlo ke zpracovávání prvních nápadů, které postupně vyústily do konečného návrhu. Úmyslem bylo vyprojektovat takový návrh, který by po všech stránkách vyhovoval požadavkům objednatele v souladu se zákony estetickými, architektonickými, biotickými a funkčními. Zároveň splňoval podmínky přírodě blízkého charakteru. 3. Kompoziční řešení Kompoziční řešení vychází z rozdělení zahrady na 2 hlavní funkční plochy: plochu pro hry a zábavu a prostor pro vzdělávání. Návrh zahrnuje také prostory při zadním vstupu do areálu mateřské školy, plochy u hlavního vstupu nejsou součástí návrhu. Centrální část zahrady, která se nachází mezi dvěma budovami, starou a novou je vyhrazena pro sport a zábavu. Prostoru dominuje dva a půl metru vysoký kopec, který je přemodelován tak, aby všechny jeho strany našly využití. Severní strana natočená ke dřevěnému podiu slouží jako venkovní amfiteátr. Hlediště je tvořeno dřevěnými lavicemi částečně zapuštěnými do terénu, pro lepší přístup jsou mezi lavice umístěny vždy dva schodišťové stupně. Západní svah je doplněn dřevěnými stupni v podobě špalků, po kterých mohou děti vystoupat na samý vrchol kopce. Zde jsou nainstalovány dřevěné kmeny tvořící jakési opevnění. Dolů se pak mohou dostat po skluzavce, která je navíc do kopce částečně zahloubena. Do jižního svahu je zaříznuta dřevěná lezecká stěna, na kterou navazují lanové herní prvky umístěné mezi akátové kůly. Všechny tyto prvky jsou umístěny ve velkém pískovišti, které zároveň slouží jako dopadová zóna. Vedle velkého kopce prostor dotvářejí také tři menší terénní modelace (kopečky). Ty jsou pro větší atraktivitu doplněny dřevěnou lávkou, šlapáky a také tunelem, kterým se dá kopeček naskrz prolézt. Kolem nové budovy je navržen trvalkový záhon se dřevěnými šlapáky, tak aby byl dětem dobře přístupný a mohly se seznamovat s rostlinami. Součástí záhonu je také takzvaná hmatová stezka tvořená deseti dřevěnými políčky s různými materiály. Vzdělávací plocha v severní části zahrady je rozdělena na tři části: malý borový lesík, volnou travnatou plochu a menší ovocný sad. K venkovní výuce slouží zejména dřevěný altán umístěný při severní hraně pozemku. Na něj navazují mírně vyvýšené zeleninové záhonky a umístěno je zde také ohniště s posezením na dřevěných špalcích. Dominantou prostoru je velká lípa srdčitá (Tilia cordata), která se v budoucnu stane hlavní solitérou celé zahrady. V západní části oddělené přístupovou cestou se nachází malý ovocný sad, kde si děti mohou samy sklidit vypěstované ovoce. Ve stínu stromů jsou dále rozmístěny dva komposty, hmyzí domečky, ale i králíkárna s výběhem. Prostor za zadním vstupem do areálu je pojednán jako ovocný sad, který by v budoucnu sloužil všem obyvatelům obce Rostlinný materiál Výběr rostlinného materiálu je podmíněný, kromě jiného, hlavně půdními a klimatickými podmínkami. V studii jsou navrženy nové kosterní dřeviny, které se v budoucnu stanou nositelem kompozice. Mezi navrženými druhy jsou pouze rostliny v České republice domácí nebo zdomácnělé, které mají vyšší ekologickou hodnotu a zároveň větší hodnotu pro vzdělávání. V herní části zahrady je navrženo několik solitér: javor a dva jeřáby, a dále skupina borovic, které poskytují stín a zároveň pomáhají zpevnit svah kopce. Podél plotu jsou vysazeny okrasné keře, typické pro české zahrady (šeřík, zlatice, kalina, atd.). V zadní části zahrady dominuje borový lesík (Pinus sylvestris), jehož podrost tvoří zejména borůvky a několik druhů lesních trav. Záhon podél severního plotu je pak vyhrazen pro ovocné dřeviny, jako jsou rybízy, angrešt, maliník atd. Důležitým prvkem jsou také menší zeleninové a bylinkové záhony, na kterých se mohou děti seznámit s vyséváním, pěstováním a péčí o jednotlivé druhy a zároveň v raném věku poznají různé vůně bylinek. Malý sad umístěný v západní části zahrady tvoří tradiční ovocné stromy: hrušně, jabloň, třešeň a hruška. Jako podrost byl zvolen luční trávník, který se vyznačuje relativně nízkou náročností na udržovací péči. Ovocný sad za vstupem do školky tvoří šest řad jabloní. Vybírány byly převážně tradiční české odrůdy jako Matčino, Panenské české či Malinové hornokrajské. Mezi jabloněmi jsou také nakombinovány odrůdy letní, podzimní a zimní. 4. Způsob založení výsadby a ostatních prvků 4.1. Příprava území, terénní úpravy Hrubé terénní úpravy budou řešeny následovně: Po sejmutí svrchní části pozemku travního drnu, bude provedena modelace pozemku s tím, že budou dle PD vyznačeny všechny prvky zahrady. Terénní modelace budou vytvořeny z přebytečné zeminy po stavbě budovy (zemina za plotem areálu) a z kufrů pod zpevněnými plochami a dopadovými zónami herních prvků, a to dle zpracovaného výškopisu. Následně budou realizováni herní a ostatní prvky zahrady s dopadovými a bezpečnostními zónami. V místech výsevu trávníku bude půdní profil doplněn o svrchní vrstvu výsadbového substrátu a vyset trávník dle ČSN Bude položen kobercový trávník a dokončeny výsadby ve zpracovaných záhonech. Zahradní altán bude umístěn na zpevněnou tuženou plochu.

4 4.2. Výsadba stromů základní charakteristika Parametry výpěstku: obvod kmene 12-14cm, (14-16), kmen min. 180cm, nebo vícekmen nebo zavětvený (jehličnany), prostokořené (ovocné dřeviny), kontejnerované listnaté i jehličnaté stromy Pěstební tvar: kmenný, zavětvený (jehličnany), čtvrtkmen a polokmen (ovocné stromy) Způsob kotvení: tříbodové kotvení dřevěnými kůly, jednobodové u jehličnanů Způsob založení: rostlý terén Velikost výsadbové jámy: 1,00 m 3 Zajištění povrchu výsadbové jámy: štěrk, mulčovací kůra (dle projektu) Druhové složení: viz specifikace, osaz. plán Rámcový popis technologie založení: Hloubení jámy o velikosti (1,00 m3), výměna zeminy za pěstební substrát (50%), výsadba stromu s balem, hnojení, ukotvení, položení závlahového systému, zhotovení obalu kmene z rákosových rohoží, mulčování, dokončovací péče. Případně odvodnění balu. Dodržení ustanovení ČSN Výpěstek: Odpovídající 1. jakosti dle ON Výpěstky okrasných dřevin - listnaté stromy Záhony rostlin (trvalky a okrasné trávy) mulčované kůrou a štěrkem Kompoziční a pěstební cíl: Vytvoření střední a nižší výškové etáže, krytí povrchu ve štěrkových plochách a plochách s mulčovací kůrou. Parametry výpěstku: bal, dobře prokořeněné Velikost výsadbového materiálu: dle druhu (K8, K9) Způsob založení: extenzívní (záhonová) výsadba Zajištění výsadby: štěrk tříděný, vybíraný, 4/8 a 8/16 mm frakce (vrstva 5-6 cm) nebo mulčovací kůra (vrstva 8-10 cm) Druhové složení: viz osazovací plán, tabulka Rámcový popis technologie založení: Rozprostření bezplevelného substrátu tl. 10 cm na předem rozrušené, propustné podloží, výsadba, hnojení, mulčování výsadby, dokončovací péče. Dodržení ustanovení ČSN Pozn. Výška mulče bude v rovině s terénem trávníku, záhony budou před mulčováním sníženy o cca 3-5 cm Trávník intenzivní vysévaný V intenzivních pobytových místech v okolí budovy MŠ a herních prvků. Kompoziční a pěstební cíl: Založení travního společenstva výsevem semene, ve kterém převažují druhy a odrůdy s nízkou produkcí hmoty. Mezi základní charakteristické znaky patří dobrá pokryvnost a odpovídající schopnost odolávat mechanické zátěži. Počet sečí v roce: 25 Technologie založení: výsev Vegetační nosná vrstva: mocnost 150 mm Rámcový popis technologie: Jemné terénní úpravy, zpracování půdy, odplevelení, hnojení, založení trávníku výsevem, dokončovací péče. Dodržení ustanovení ČSN DIN Úkony dokončovací péče: závlaha, hnojení (5g dusíku/m 2 ) po první seči, kosení, odplevelení, válení. Nutnost zajištění následné rozvojové a udržovací péče min. v rozsahu ČSN DIN Trávník intenzivní z předpěstovaného trávníku Založení pobytových trávníků položením travních koberců na terénní modelace. Druhové složení: odolnější směs snášející zátěž ze směsi trav, ve které převažují druhy a odrůdy s nízkou produkcí hmoty Počet sečí v roce: 25 Technologie založení: položení travního koberce Plocha: 85 m 2 Rámcový popis technologie: Jemné terénní úpravy, zpracování půdy, odplevelení, hnojení, založení trávníku položením travních koberců, dokončovací péče. Dodržení ustanovení ČSN Úkony dokončovací péče: závlaha, kosení. Nutnost zajištění následné rozvojové a udržovací péče min. v rozsahu ČSN DIN Trávník extenzivní vysévaný Na méně zatížených plochách sadů. Kompoziční a pěstební cíl: založení travního společenstva výsevem semene směsi travních druhů a dvouděložných rostlin. Počet sečí v roce: 2-3 Technologie založení: výsev Vegetační nosná vrstva: mocnost 150 mm Osivo: Travobylinná louka klasická - Klasik (Agrostis) Rámcový popis technologie: Jemné terénní úpravy, zpracování půdy, odplevelení, založení trávníku výsevem, dokončovací péče. Dodržení ustanovení ČSN DIN Úkony dokončovací péče: kosení, odplevelení, válení. Nutnost zajištění následné rozvojové a udržovací péče min. v rozsahu ČSN DIN Způsob založení mlatových ploch Mlatový povrch bude použit na vytvoření 1,5 m širokého chodníku a dále pro zpevněnou plochu kolem ohniště. Povrch bude založen následovně:

5 1. Výkop lože cca 25 cm hlubokého, 2. Pokládka spodní vrstvy kameniva o frakci mm ve vrstvě 12cm a utužit vibrační deskou. 4. Pokládka střední vrstvy kameniva o frakci mm ve vrstvě 8 cm a utužit vibrační deskou. 5. Pokládka svrchní vrstvy složené z kameniva o frakci 8-16 mm ve vrstvě do 3 cm vibrační deskou. 6. Pokládka finální vrstvy lomové prosívky 0-4 mm ve vrstvě do 2 cm a utužení válcem. Po uválení zkrápět hadicí a opětovně tužit Způsob instalace amfiteátru Dřevěné lavičky a stupně budou umístěny do štěrkového lože a zapuštěny 10 cm do terénu. Dále budou zajištěny ocelovými klíny nejméně do hloubky 40 cm Způsob založení hmatové stezky a zeleninových políček Tyto dva prvky zahrady budou realizovány konstrukcí z modřínových impregnovaných hranolů dimenze 50x120mm, které budou sklíženy do rastrů a uloženy na ideálně nivelovaný povrch a zapuštěny do okolního terénu. U hmatové stezky budou vnitřní pole doplněny příslušnými hmatovými materiály. U políček poté výsadbovým substrátem Způsob založení hmyzích domečků Hmyzí domečky budou vytvořeny ze dřeva dle přiloženého technického listu. Jednotlivé přihrádky budou vyplněny různorodým materiálem (šišky, sláma, perforovaná cihla, klacíky, kůra), tak aby zde bylo zajištěno útočiště pro různé druhy hmyzu. Proti vypadávání jednotlivých materiálů bude domeček dále překryt pletivem (rabice) Způsob instalace herních prvků Herní a ostatní prvky budou instalovány se zřetelem na dodržení zásad bezpečností uživatelů a v souladu s ČSN EN 1176/2009 a ČSN EN U všech herních prvků budou dodrženy specifikace jejích dopadových (bezpečnostních) ploch Tunelová skluzavka Nerezová skluzavka bude instalována dle pokynů výrobce a platných norem ČSN. Skluzavka bude zahloubena do terénu a to tak, že pro její umístění bude vykopána rýha a poté bude na skluzavku navršena vrstva zeminy (viz technický list skluzavka) Lezecká stěna Stěna bude zhotovena z dřevěných hranolů v betonovém základu. Hranoly budou na zadní straně spojeny ocelovou pásovinou. Dále bude stěna odizolována nopovou folií a vrstvou kačírku. Na vzniklou stěnu budou přimontovány pryžové lezecí kameny a to nejvýše do výšky 150 cm nad zemí. Pro zajištění bezpečnosti ze strany od kopce bude stěna převyšovat úroveň terénu asi o 80 cm (viz technický list lezecká stěna) Lanové prolézačky Nejprve budou do betonového základu zabudovány dřevěné kůly (viz technický list lanové herní prvky), mezi které budou dle pokynů výrobce nainstalovány herní prvky z lana (síť, balanční žebřík, houpačka, dvojice lan). 5. Údržba 5.1. Péče o stromy, keře a trvalky Zahrada je živý a neustále se vyvíjející organismus, který vyžaduje starost a údržbu. Už při prvních krocích, při plánování se investor rozhoduje o stupni náročnosti údržby. Přestože celá koncepce zeleně je založená na minimální každodenní péči, neobejde se během vegetační doby bez pravidelné údržby hlavně při kosení trávníku, chemické ochrany a hnojení, periodickém ošetřovaní stromů a keřů. Keřové a trvalkové výsadby je potřeba udržovat v bezplevelném stavu opakovaným pletím, místy s případným použitím selektivního herbicidu. Pravidelná zálivka a přihnojování je podmínkou dobrého zakořenění a zapojení rostlin. Keřové výsadby nebudou tvarovány řezem, aby vynikl jejich přirozený habitus. U trvalkových výsadeb bude prováděno odstraňování zaschlých nadzemních částí rostlin a to vždy na jaře. Zásady následného ošetřování platí i pro péči o stromy. Důležitá je jejich dostatečná zálivka a pravidelný přísun živin, zvláště v prvních letech po výsadbě a bezpodmínečně v měsících se srážkovým deficitem. Rovněž je nezbytná pravidelná kontrola správného vývoje korun listnatých stromů. Nezbytná je též kontrola úvazků, aby nedošlo k zaškrcení kmene Péče o trávník intenzivní Kromě následného pravidelného kosení je třeba trávník pravidelně přihnojovat a v případě zaplevelení ošetřit selektivním postřikem proti dvouděložným plevelům. Každé jaro je vhodné trávníky prořezat, provzdušnit a následně vyčesat stařinu. Důležité je pravidelné přihnojování kvalitním trávníkovým hnojivem a to 3x za vegetaci Péče o trávník extenzivní Na rozdíl od trávníku intenzivního vyžaduje podstatně menší nároky na udržovací péči. Kromě kosení (2-3x za vegetaci) je vhodné jarní vláčení a jednou za vegetaci také hnojení minerálním hnojivem.

6 6. Výkaz výměr a materiálů 7. Soupis sortimentu výsadeb 1. plochy m.j. počet 1.1 parkový trávník kobercový m parkový trávník setý m luční trávník setý m záhon se štěrkem m záhon s kůrou m dopadové zóny (písek) m mlatové plochy m cesty šlapákové m celková plocha m mulče a substráty 2.1 mulčováno kůrou m mulčováno štěrkem m výsadbový substrát m trávníkový substrát m rašelina m zemina m písek (pískoviště a dopadové zóny) m výsadba 3.1 stromy solitérní ks stromy ovocné ks keře ovocné ks keře ostatní ks trvalky, traviny, bylinky, jahody, borůvky, brusinky ks ostatní 4.1 solitérní kmeny (průměr cm, délka cm) ks odkorněné akátové kúly (průměr 15 cm, délka 300 cm) ks akátová palisáda (průměr cm, délka cm) ks dřevěné šlapáky (průměr cm) ks dřevěné lavice atyp ks dřevěné stupně ks dřevěné špalíky (průměr cca 30 cm) ks dřevěný můstek 3 x 1,5 m ks dřevěné týpí ks zahradní altán ks hmatová stezka 0,6x0,4 m ks dřevěné zeleninové záhony 1,5x1 m ks kompost 2x2 m ks hmyzí domečky ks králíkárna s výběhem ks nerezová tunelová skluzavka ks plastová roura (průměr 600 cm, délka 500 cm) ks lanové herní prvky o rozponu 200 cm (síť, žebřík, lana..) ks dřevěná houpačka ks zahradní kohoutek ks 1 kód latinský název český název velikost spec. počet listnaté stromy ACE Acer platanoides javor mléč BET Betula pendula bříza bělokorá vícekmen 4 SOR Sorbus aria jeřáb muk TIL Tilia cordata lípa srdčitá jehličnaté stromy PIN Pinus nigra borovice černá PIS Pinus sylvestris borovice lesní opadavé keře Coa Cornus alba Sibirica svída bílá Cos Cornus stolonifera Flaviramea svída výběžkatá For Forsythia x intermedia zlatice prostřední Hya Hydrangea arborescens hortenzie stromečkovitá Per Perovskia abrotanoides perovskie dřevinkovitá Phi Philadelphus virginalis 'Virginal' pustoryl panenský Sym Syringa meyeri Palibin šeřík Meyerův Syv Syringa vulgaris Charles Joly šeřík obecný Vio Viburnum opulus 'Roseum' kalina obecná ovocné keře a stromy Ame Amelanchier lamarckii muchovník Lamarkův vícekmen 2 Aro Aronia melanocarpa temnoplodec černý Cor Corylus avellana líska obecná Ria Ribes album rybíz bílý keř 2 Rin Ribes nigrum rybíz černý keř 2 Rir Ribes rubrum rybíz červený keř 3 Riu Ribes uva-crispa srstka angrešt keř 3 Rub Rubus idaeus maliník Vac Vaccinium corymbosum borůvka chocholičnatá PCF Prunus cerasus Lapins třešeň zákrsek 1 PDS Prunus domestica Švestka domácí švestka domácí zákrsek 1 PYK Pyrus communis Konference podzimní hruška zákrsek 1 PYW Pyrus communis Williamsova letní hruška zákrsek 1 MAA Malus domestica Astrachán bílý letní jabloň zákrsek 1 MAF Malus domestica Fragrance letní jabloň polokmen 2 MAG Malus domestica Grávštýnské podzimní jabloň polokmen 4 MAL Malus domestica Průsvitné letní letní jabloň polokmen 2 MAMMalus domestica Malinové hornokrajské zimní jabloň polokmen 4 MAN Malus domestica Nonetit/Matčino podzimní jabloň polokmen 3 MAP Malus domestica Panenské české podzimní jabloň polokmen 4 MAR Malus domestica Coxova reneta zimní jabloň polokmen 4 JUJ Juglans regia Jupiter ořešák královský polokmen 1

7 trvalky a traviny Achemilla mollis kontryhel měkký K9 100 Aster novi-belgii hvězdnice novobelgická K9 30 Bergenia cordifolia bergenie K9 60 Deschampsia cespitosa metlice trsnatá K9 30 Echinacea purpurea třapatka nachová K9 50 Gaura lindheimeri svíčkovec Lindheimerův K9 50 Lavandula angustifolia levandule úzkolistá K9 40 Leucanthemum vulgare kopretina bílá K9 50 Nepeta x faassenii šanta kočičí K9 120 Salvia nemorosa šalvěj hajní K9 100 Salvia officinalis šalvěj lékařská K9 60 Sedum maximum rozchodník velký K9 40 Stachys byzantina čistec vlnatý K9 60 Stipa tenuissima Ponytails kavyl péřovitý K9 30 Thymus x citriodorus mateřídouška citronová K8 100 Thymus vulgaris mateřídouška tymián K8 60 Cal Calluna vulgaris vřes obecný K9 20 Cam Carex morrowii ostřice japonská K9 70 Fra Fragaria vesca jahodník obecný K9 80 Luz Luzula luzuloides bika hajní K9 70 Mol Molinia caerulea bezkolenec modrý K9 40 Vam Vaccinium myrtillus brusnice borůvka K9 40 Vav Vaccinium vitis-idaea brusnice brusinka K9 20 Vim Vinca minor barvínek menší K9 160

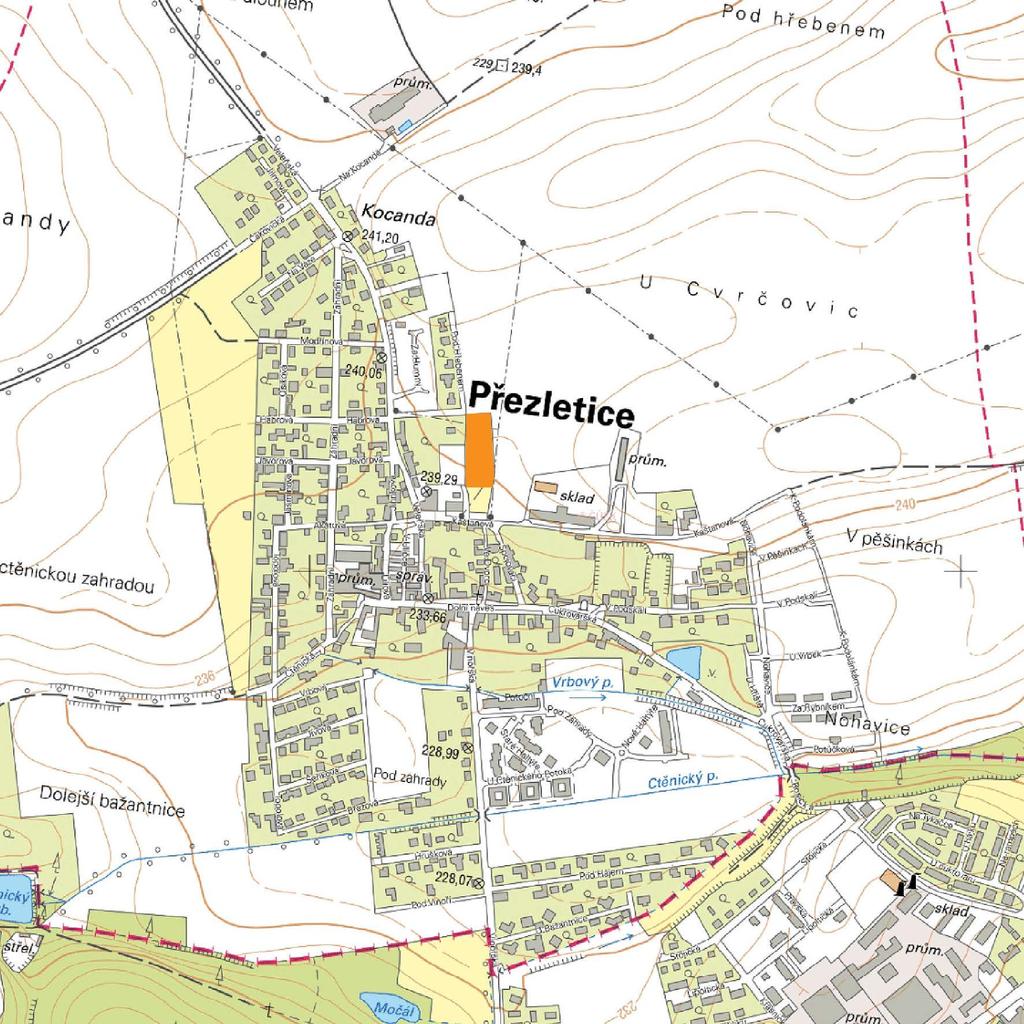

8 poloha pozemku v katastru obce plocha řešená projektem ZHOTOVITEL LandART atelier s.r.o., ŠIRŠÍ VZTAHY

9 neřešená plocha plocha pro hry a zábavu vzdělávací plocha veřejný sad B A LEGENDA zadní vstup vjezd A nová budova B původní budova mlat betonová zatravňovací dlažba dopadová plocha - písek parkový trávník luční trávník 1 ovocné stromy 2 kompost 3 hmyzí domečky 4 králíkárna 5 zeleninové záhony s dřevěnými rámy 6 altán pro venkovní výuku 7 mlatová plocha s ohništěm a špalky 8 zahradní kohouek 9 dřevěné týpí 10 borový lesík s podrostem s trávami a keři 11 ovocné keře 12 centrální strom - lípa 13 trvalkový záhon s keři 14 záhon s okrasnými keři mulčovaný kůrou 15 hmatová stezka s dřevěnými šlapáky 16 stávající vrbové tunely 17 dřevěná lavička 18 amfiteatr s dřevěnými stupni 19 zahloubená tunelová skluzavka 20 lezecká stěna 21 herní prvky na dřevěných kůlech 22 dřevěné stupně ze špalků 23 térénní modelace s lávkou a špalky 24 dřevěné kůly 25 stávající dřevěné pódium ZHOTOVITEL LandART atelier s.r.o., KOMPOZIČNÍ ŘEŠENÍ - SITUACE 1 : 320

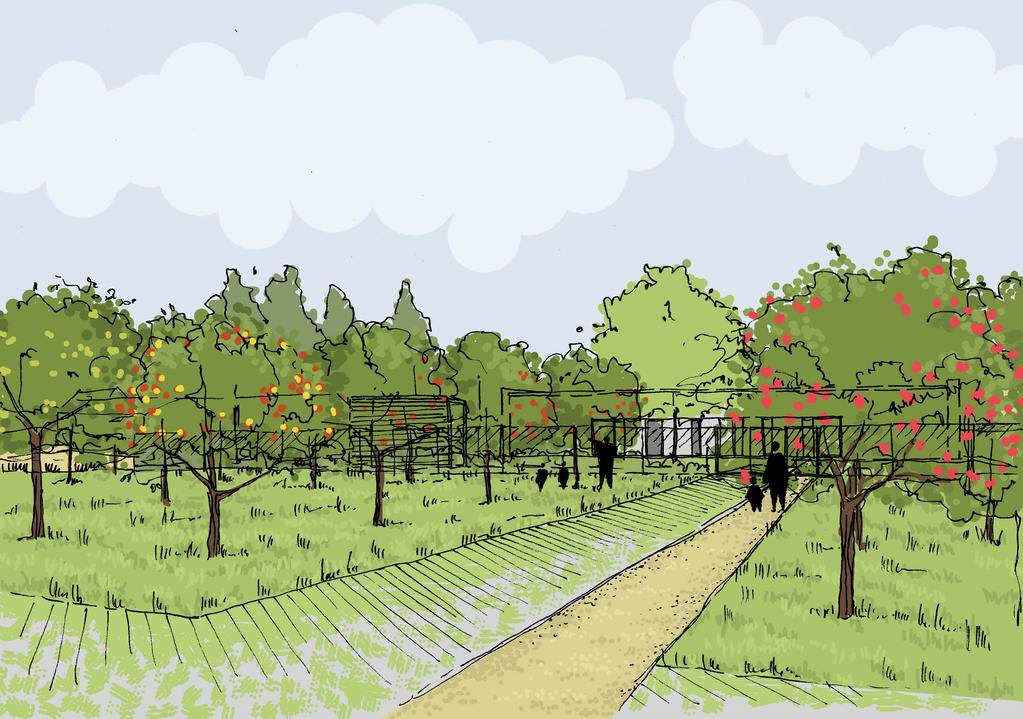

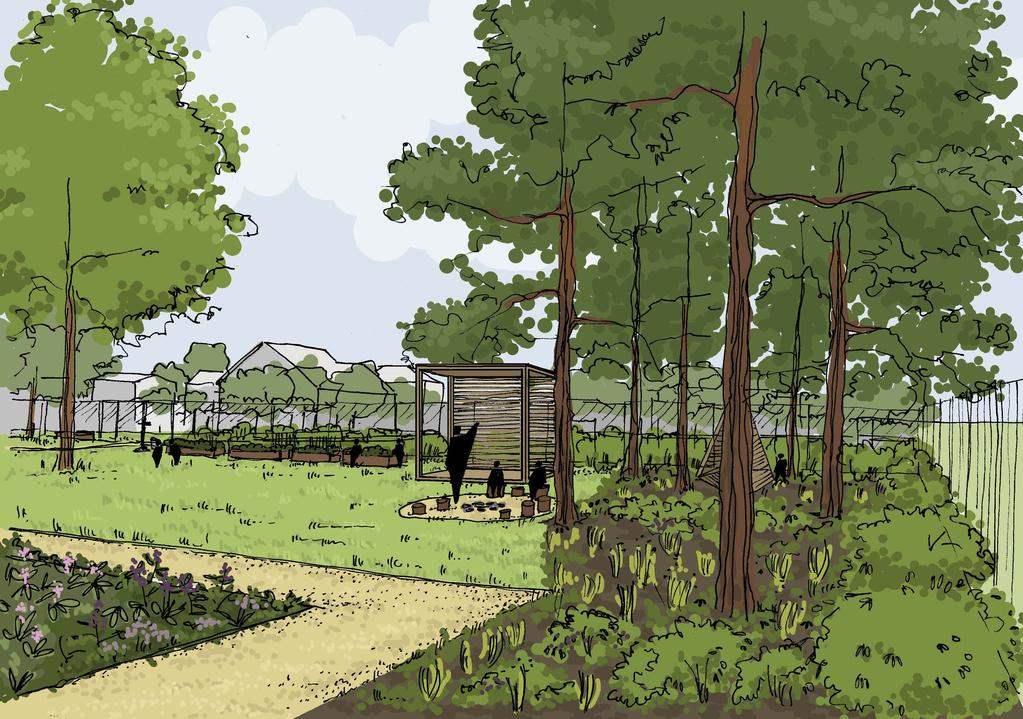

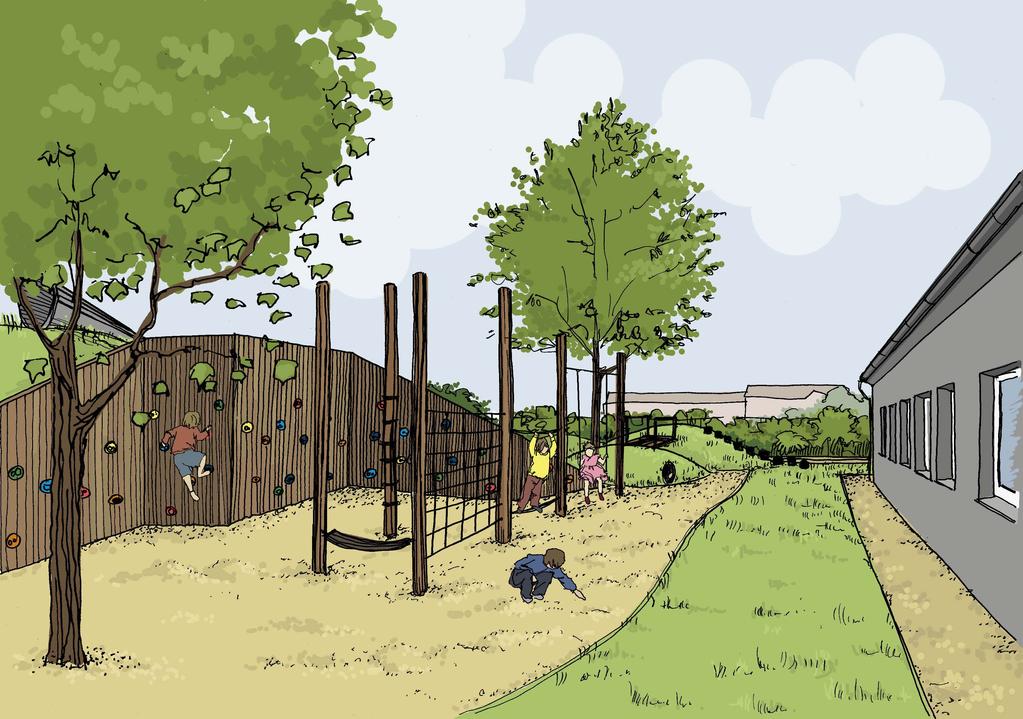

10 ZHOTOVITEL LandART atelier s.r.o., PERSPEKTIVNÍ POHLED 1

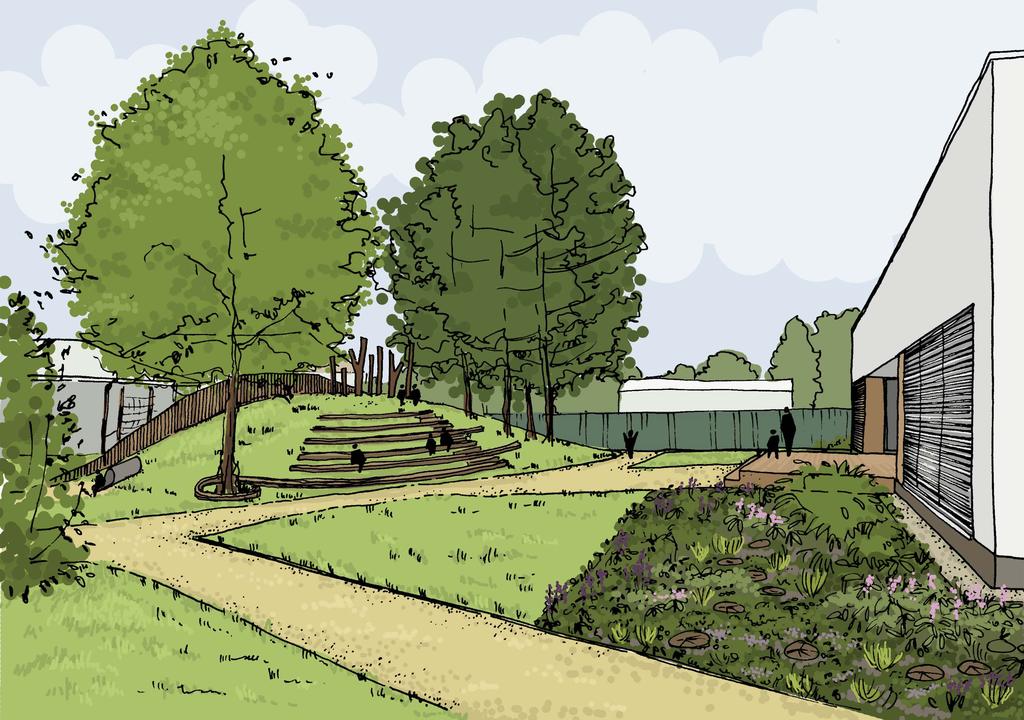

11 ZHOTOVITEL LandART atelier s.r.o., PERSPEKTIVNÍ POHLED 2

12 ZHOTOVITEL LandART atelier s.r.o., PERSPEKTIVNÍ POHLED 3

13 ZHOTOVITEL LandART atelier s.r.o., PERSPEKTIVNÍ POHLED 4

14 plochy m.j. počet parkový trávník kobercový m 2 85 parkový trávník setý m luční trávník setý m záhon se štěrkem m záhon s kůrou m dopadové zóny (písek) m mlatové plochy m 2 70 cesty šlapákové m 2 24 celková plocha m ZHOTOVITEL LandART atelier s.r.o., VÝKAZ VÝMĚR 1 : 320

15 kód latinský název počet ks listnaté stromy ACE Acer platanoides 1 BET Betula pendula 4 SOR Sorbus aria 2 TIL Tilia cordata 1 jehličnaté stromy PIN Pinus nigra 4 PIS Pinus sylvestris 7 opadavé keře Coa Cornus alba Sibirica 8 Cos Cornus stolonifera Flaviramea 22 For Forsythia x intermedia 2 Hya Hydrangea arborescens 3 Per Perovskia abrotanoides 11 Phi Philadelphus virginalis 'Virginal' 4 Sym Syringa meyeri Palibin 3 Syv Syringa vulgaris Charles Joly 1 Vio Viburnum opulus Roseum 2 ovocné keře a stromy Ame Amelanchier lamarckii 2 Aro Aronia melanocarpa 5 Cor Corylus avellana 3 Ria Ribes album 2 Rin Ribes nigrum 2 Rir Ribes rubrum 3 Riu Ribes uva-crispa 3 Rub Rubus idaeus 5 Vac Vaccinium corymbosum 10 PCF Prunus cerasus Lapins 1 PDS Prunus domestica Švestka domácí 1 PYK Pyrus communis Konference 1 PYW Pyrus communis Williamsova 1 MAA Malus domestica Astrachán bílý 1 MAF Malus domestica Fragrance 2 MAG Malus domestica Grávštýnské 4 MAL Malus domestica Průsvitné letní 2 MAM Malus domestica Malinové hornokrajské 4 MAN Malus domestica Nonetit/Matčino 3 MAP Malus domestica Panenské české 4 MAR Malus domestica Coxova reneta 4 JUJ Juglans regia Jupiter 1 trvalky a traviny viz Soupis sortimentu výsadeb záhonů 1-4 Calluna vulgaris 20 Carex morrowii 70 Fragaria vesca 80 Luzula luzuloides 70 Molinia cerulea 40 Vaccinium myrtillus 40 Vaccinium vitis-idaea 20 Vinca minor 160 ZHOTOVITEL LandART atelier s.r.o., OSAZOVACÍ PLÁN 1 : 320

16 ZHOTOVITEL LandART atelier s.r.o., VYTYČOVACÍ PLÁN 1 : 320

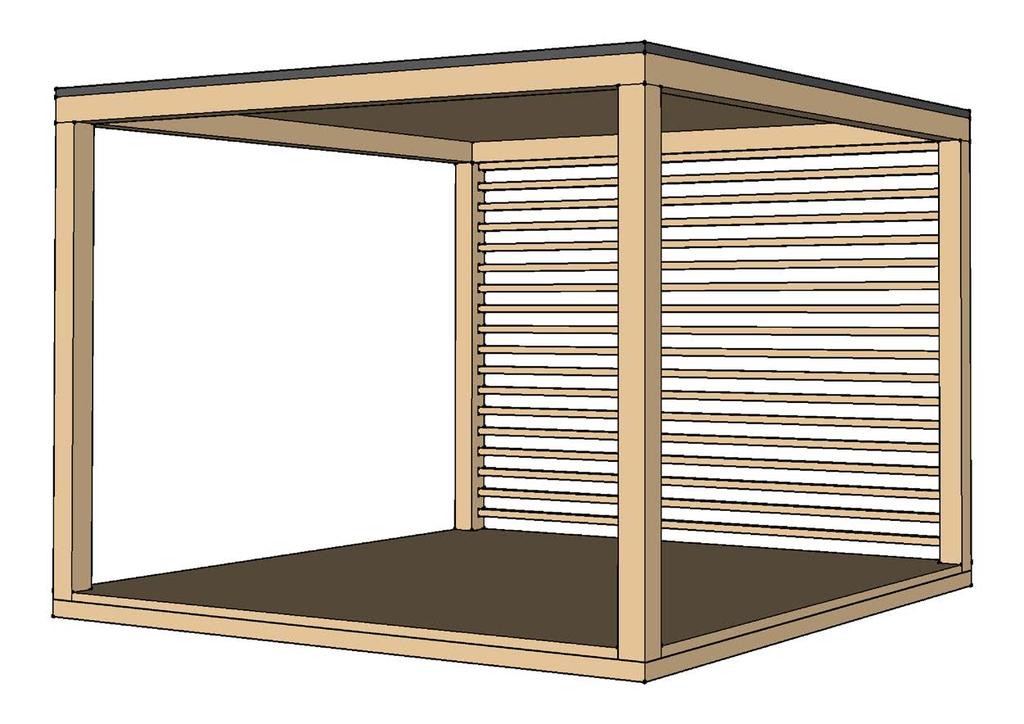

17 pohled z boku +3,00 pohled zepředu +0,00 +0,15 půdorys vizualizace ZHOTOVITEL LandART atelier s.r.o., ALTÁN - TECHNICKÝ LIST 1 : 50

18 R5010 A A půdorys řez A - A 100 ZHOTOVITEL LandART atelier s.r.o., AMFITEÁTR - TECHNICKÝ LIST 1 : 50

19 půdorys řez A - A 1780 A A ,30 +2, ,50 ocelová pásovina nopová folie ,00-1,20-0,40-1,00 kačírek frakce 16/32 dřevěná palisáda z hranolů 100x200 mm písek betonový základ Pohled zepředu +2,50 +2,00 +2,00 +1,00 +0,00-1,20 ZHOTOVITEL LandART atelier s.r.o., LEZECKÁ STĚNA - TECHNICKÝ LIST 1 : 80

20 Skluzavka - podélný řez +2,50 Týpí - půdorys, pohled +2, ,00-0,40 +0,15 +0, Lanové prolézačky - půdorys Lanové prolézačky - řez a - a +2, akátové kůly, d = 150 mm A A ,00 písek betonový základ -0,40-1,00 ZHOTOVITEL LandART atelier s.r.o., SKLUZAVKA, TÝPÍ, LANOVÉ PROLÉZAČKY - TECHNICKÝ LIST 1 : 50

21 zeleninová políčka hmyzí domeček Hmatová stezka ZHOTOVITEL LandART atelier s.r.o., Zeleninová políčka, hmatová stezka, hmyzí domeček technický list 1 : 20

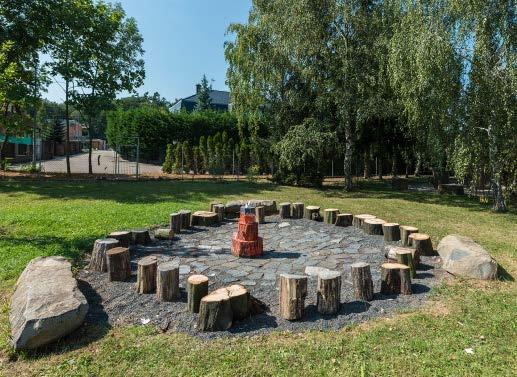

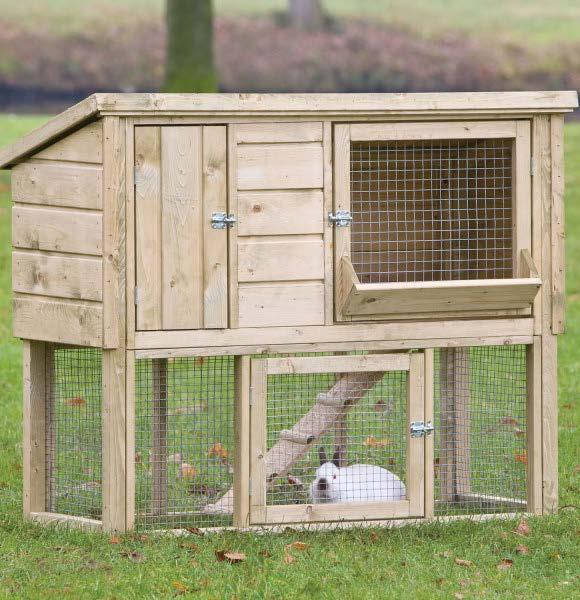

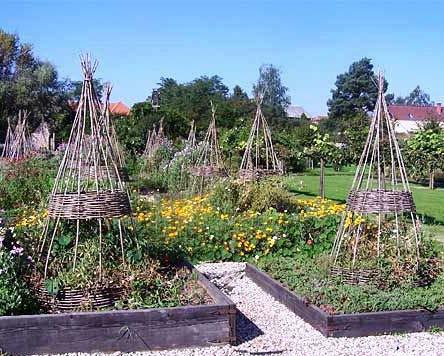

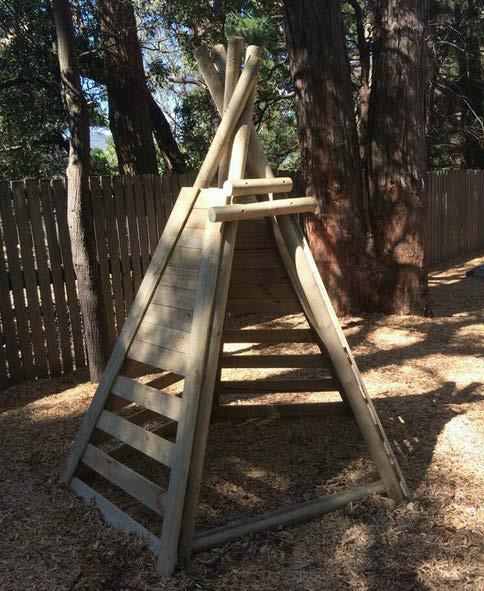

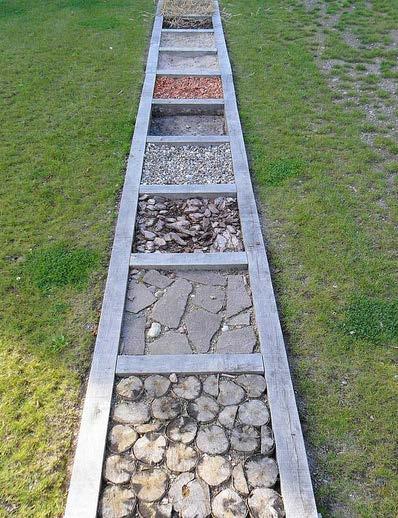

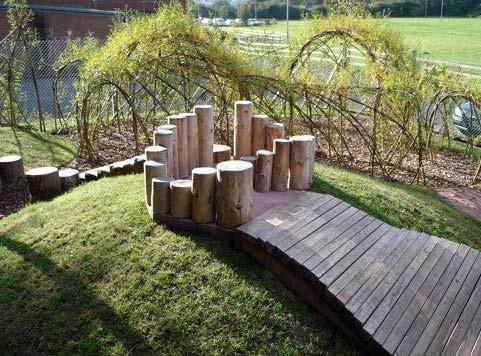

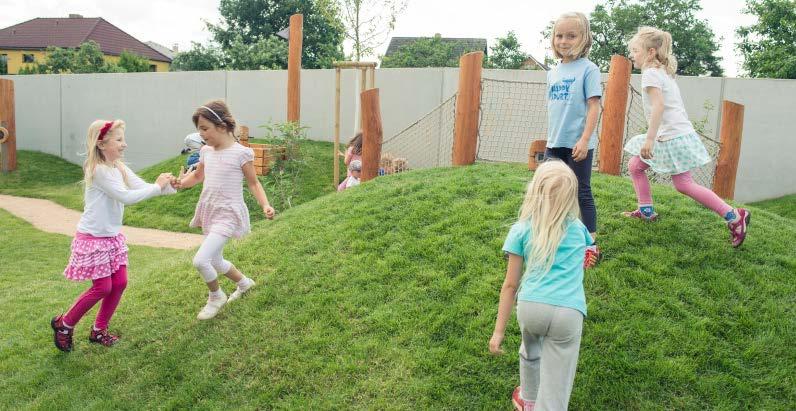

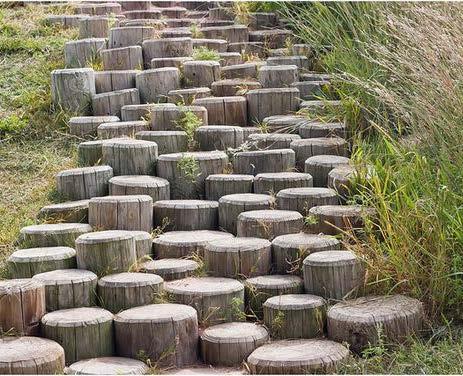

22 VEŠKERÉ FOTOGRAFIE JSOU POUZE ILUSTRATIVNÍ ZHOTOVITEL OBJEDNATEL LandART atelier s.r.o., obec Přezletice VYPRACOVAL Bc. Eliška Kusbachová INSPIRACE KONTROLOVAL Ing. David Horák

23 Acer platanoides Cornus alba Sibirica Syringa meyeri Palibin ZHOTOVITEL OBJEDNATEL Betula pendula Sorbus aria Cornus stolonifera Flaviramea Forsythia x intermedia Syringa vulgaris Charles Joly LandART atelier s.r.o., obec Přezletice Tilia cordata Hydrangea arborescens Viburnum opulus Roseum Pinus nigra Perovskia abrotanoides Amelanchier lamarckii Aronia melanocarpa Pinus sylvestris Philadelphus virginalis Virginal corylus avellana VYPRACOVAL Bc. Eliška Kusbachová POUŽITÝ ROSTLINNÝ MATERIÁL KONTROLOVAL Ing. David Horák

24 Ribes album Ribes nigrum Ribes rubrum Ribes uva-crispa Rubus idaeus Vaccinium corymbosum Prunus cerasus Prunus domestica Pyrus communis Malus domestica Juglans regia Alchemilla mollis Aster novi-belgii Bergenia cordifolia Deschampsia cespitosa Echinacea purpurea Gaura lindheimerii ZHOTOVITEL LandART atelier s.r.o., POUŽITÝ ROSTLINNÝ MATERIÁL

25 Lavandula angustifolia Leucanthemum vulgare Stachys byzantina Stipa tenuissima Ponytails Carex morrowii ZHOTOVITEL OBJEDNATEL Fragaria vesca LandART atelier s.r.o., obec Přezletice Nepeta x faassenii Salvia nemorosa Thymus x citriodorus Luzula luzuloides Molinia caerulea Salvia officinalis Sedum maximum Thymus vulgaris Calluna vulgaris Vaccinium myrtillus Vaccinium vitis-idaea Vinca minor VYPRACOVAL Bc. Eliška Kusbachová POUŽITÝ ROSTLINNÝ MATERIÁL KONTROLOVAL Ing. David Horák
