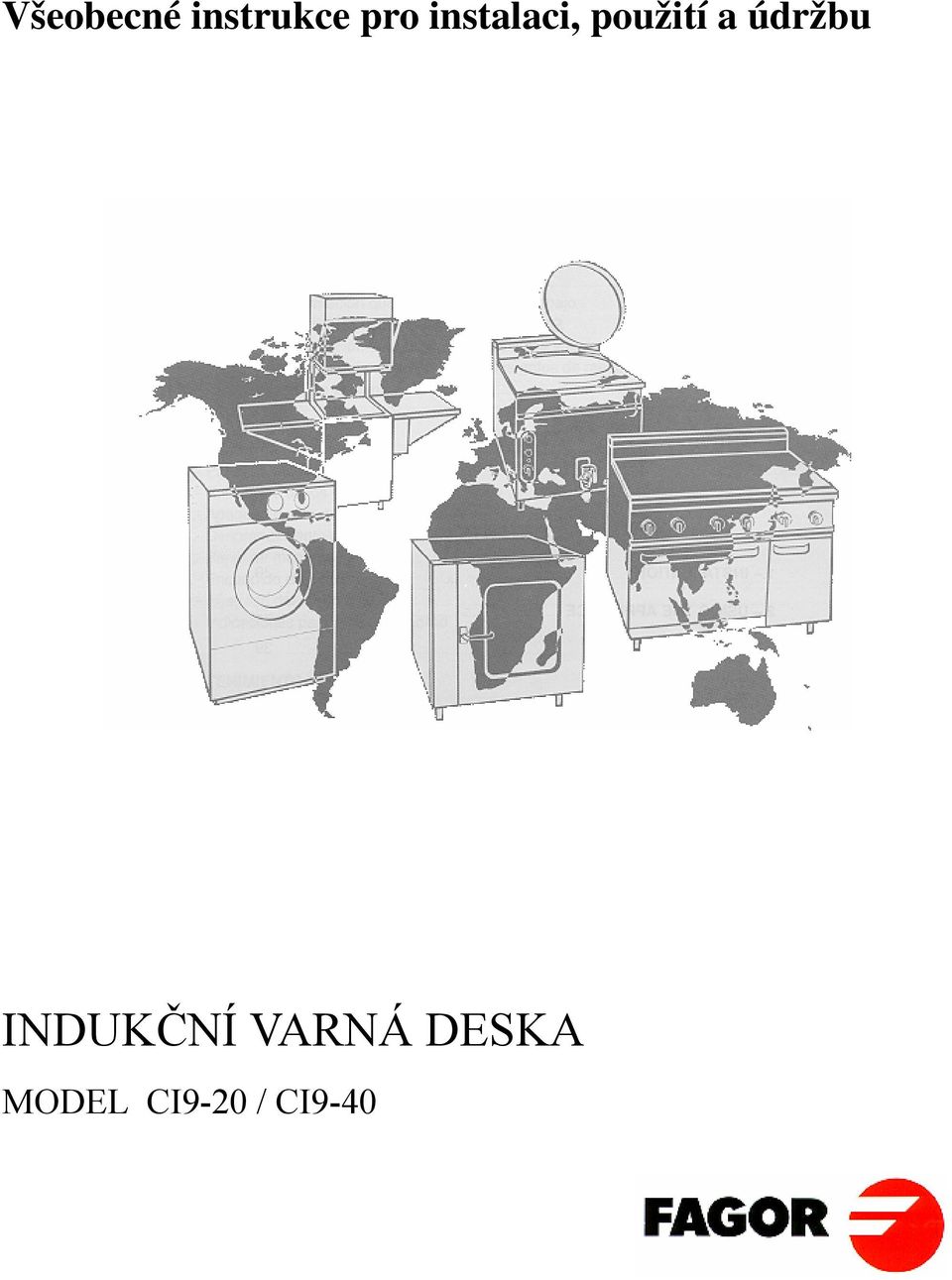

1 Všeobecné instrukce pro instalaci, použití a údržbu INDUKČNÍ VARNÁ DESKA MODEL CI9-20 / CI9-40

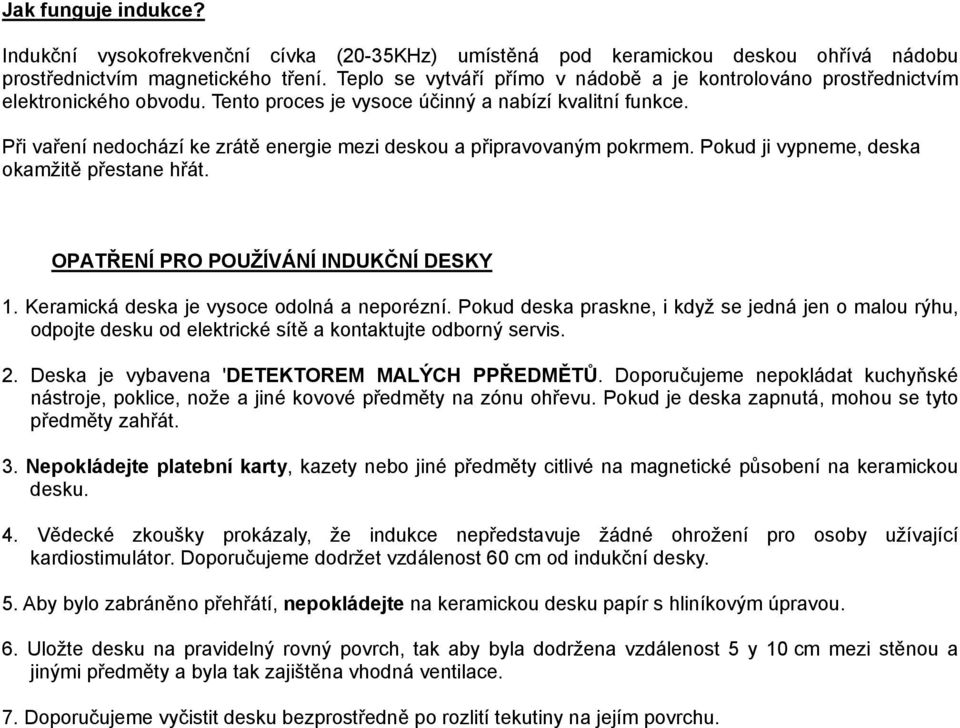

2 Jak funguje indukce? Indukční vysokofrekvenční cívka (20-35KHz) umístěná pod keramickou deskou ohřívá nádobu prostřednictvím magnetického tření. Teplo se vytváří přímo v nádobě a je kontrolováno prostřednictvím elektronického obvodu. Tento proces je vysoce účinný a nabízí kvalitní funkce. Při vaření nedochází ke zrátě energie mezi deskou a připravovaným pokrmem. Pokud ji vypneme, deska okamžitě přestane hřát. OPATŘENÍ PRO POUŽÍVÁNÍ INDUKČNÍ DESKY 1. Keramická deska je vysoce odolná a neporézní. Pokud deska praskne, i když se jedná jen o malou rýhu, odpojte desku od elektrické sítě a kontaktujte odborný servis. 2. Deska je vybavena 'DETEKTOREM MALÝCH PPŘEDMĚTŮ. Doporučujeme nepokládat kuchyňské nástroje, poklice, nože a jiné kovové předměty na zónu ohřevu. Pokud je deska zapnutá, mohou se tyto předměty zahřát. 3. Nepokládejte platební karty, kazety nebo jiné předměty citlivé na magnetické působení na keramickou desku. 4. Vědecké zkoušky prokázaly, že indukce nepředstavuje žádné ohrožení pro osoby užívající kardiostimulátor. Doporučujeme dodržet vzdálenost 60 cm od indukční desky. 5. Aby bylo zabráněno přehřátí, nepokládejte na keramickou desku papír s hliníkovým úpravou. 6. Uložte desku na pravidelný rovný povrch, tak aby byla dodržena vzdálenost 5 y 10 cm mezi stěnou a jinými předměty a byla tak zajištěna vhodná ventilace. 7. Doporučujeme vyčistit desku bezprostředně po rozlití tekutiny na jejím povrchu.

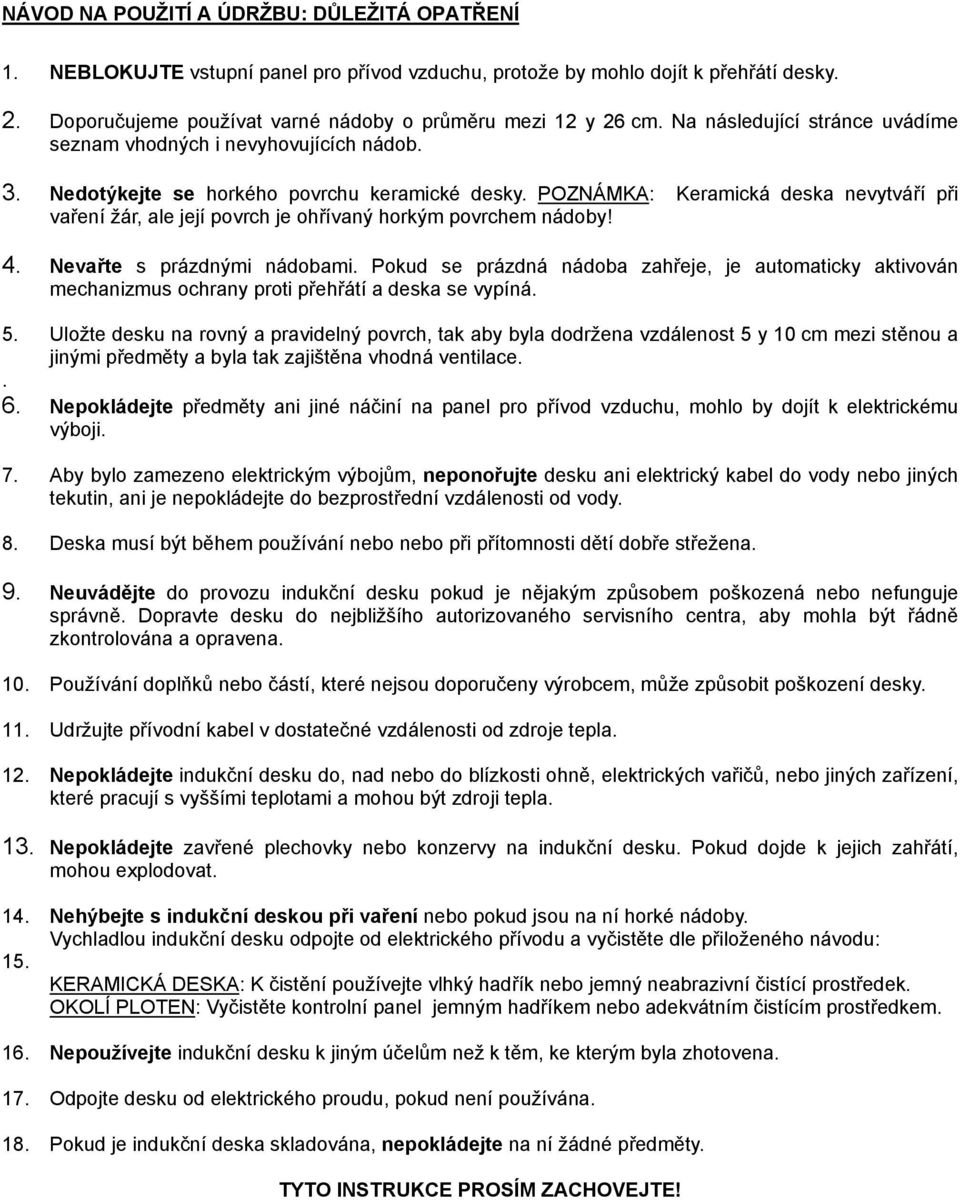

3 NÁVOD NA POUŽITÍ A ÚDRŽBU: DŮLEŽITÁ OPATŘENÍ 1. NEBLOKUJTE vstupní panel pro přívod vzduchu, protože by mohlo dojít k přehřátí desky. 2. Doporučujeme používat varné nádoby o průměru mezi 12 y 26 cm. Na následující stránce uvádíme seznam vhodných i nevyhovujících nádob. 3. Nedotýkejte se horkého povrchu keramické desky. POZNÁMKA: Keramická deska nevytváří při vaření žár, ale její povrch je ohřívaný horkým povrchem nádoby! 4. Nevařte s prázdnými nádobami. Pokud se prázdná nádoba zahřeje, je automaticky aktivován mechanizmus ochrany proti přehřátí a deska se vypíná. 5. Uložte desku na rovný a pravidelný povrch, tak aby byla dodržena vzdálenost 5 y 10 cm mezi stěnou a jinými předměty a byla tak zajištěna vhodná ventilace.. 6. Nepokládejte předměty ani jiné náčiní na panel pro přívod vzduchu, mohlo by dojít k elektrickému výboji. 7. Aby bylo zamezeno elektrickým výbojům, neponořujte desku ani elektrický kabel do vody nebo jiných tekutin, ani je nepokládejte do bezprostřední vzdálenosti od vody. 8. Deska musí být během používání nebo nebo při přítomnosti dětí dobře střežena. 9. Neuvádějte do provozu indukční desku pokud je nějakým způsobem poškozená nebo nefunguje správně. Dopravte desku do nejbližšího autorizovaného servisního centra, aby mohla být řádně zkontrolována a opravena. 10. Používání doplňků nebo částí, které nejsou doporučeny výrobcem, může způsobit poškození desky. 11. Udržujte přívodní kabel v dostatečné vzdálenosti od zdroje tepla. 12. Nepokládejte indukční desku do, nad nebo do blízkosti ohně, elektrických vařičů, nebo jiných zařízení, které pracují s vyššími teplotami a mohou být zdroji tepla. 13. Nepokládejte zavřené plechovky nebo konzervy na indukční desku. Pokud dojde k jejich zahřátí, mohou explodovat. 14. Nehýbejte s indukční deskou při vaření nebo pokud jsou na ní horké nádoby. Vychladlou indukční desku odpojte od elektrického přívodu a vyčistěte dle přiloženého návodu: 15. KERAMICKÁ DESKA: K čistění používejte vlhký hadřík nebo jemný neabrazivní čistící prostředek. OKOLÍ PLOTEN: Vyčistěte kontrolní panel jemným hadříkem nebo adekvátním čistícím prostředkem. 16. Nepoužívejte indukční desku k jiným účelům než k těm, ke kterým byla zhotovena. 17. Odpojte desku od elektrického proudu, pokud není používána. 18. Pokud je indukční deska skladována, nepokládejte na ní žádné předměty. TYTO INSTRUKCE PROSÍM ZACHOVEJTE!

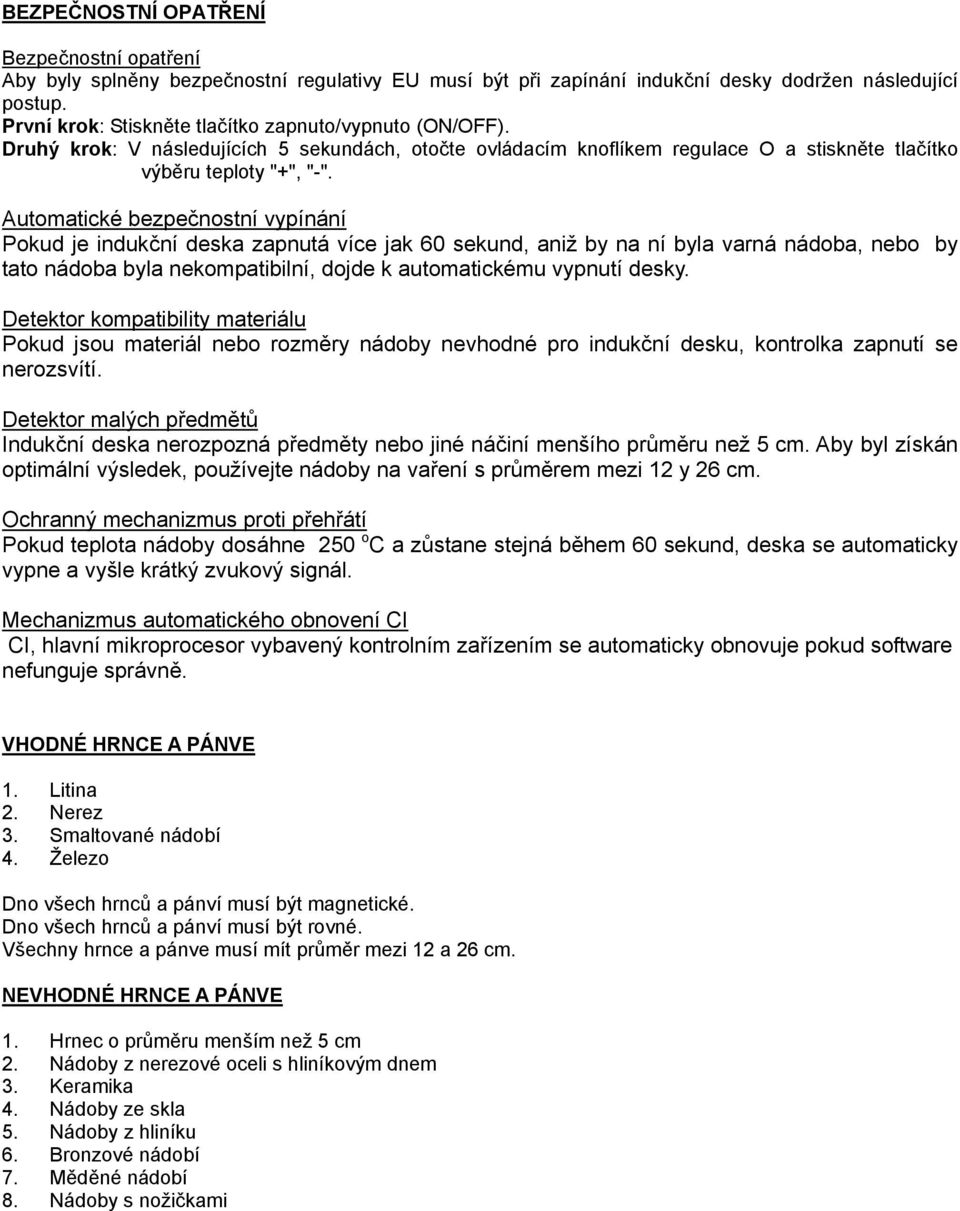

4 BEZPEČNOSTNÍ OPATŘENÍ Bezpečnostní opatření Aby byly splněny bezpečnostní regulativy EU musí být při zapínání indukční desky dodržen následující postup. První krok: Stiskněte tlačítko zapnuto/vypnuto (ON/OFF). Druhý krok: V následujících 5 sekundách, otočte ovládacím knoflíkem regulace O a stiskněte tlačítko výběru teploty "+", "-". Automatické bezpečnostní vypínání Pokud je indukční deska zapnutá více jak 60 sekund, aniž by na ní byla varná nádoba, nebo by tato nádoba byla nekompatibilní, dojde k automatickému vypnutí desky. Detektor kompatibility materiálu Pokud jsou materiál nebo rozměry nádoby nevhodné pro indukční desku, kontrolka zapnutí se nerozsvítí. Detektor malých předmětů Indukční deska nerozpozná předměty nebo jiné náčiní menšího průměru než 5 cm. Aby byl získán optimální výsledek, používejte nádoby na vaření s průměrem mezi 12 y 26 cm. Ochranný mechanizmus proti přehřátí Pokud teplota nádoby dosáhne 250 o C a zůstane stejná během 60 sekund, deska se automaticky vypne a vyšle krátký zvukový signál. Mechanizmus automatického obnovení CI CI, hlavní mikroprocesor vybavený kontrolním zařízením se automaticky obnovuje pokud software nefunguje správně. VHODNÉ HRNCE A PÁNVE 1. Litina 2. Nerez 3. Smaltované nádobí 4. Železo Dno všech hrnců a pánví musí být magnetické. Dno všech hrnců a pánví musí být rovné. Všechny hrnce a pánve musí mít průměr mezi 12 a 26 cm. NEVHODNÉ HRNCE A PÁNVE 1. Hrnec o průměru menším než 5 cm 2. Nádoby z nerezové oceli s hliníkovým dnem 3. Keramika 4. Nádoby ze skla 5. Nádoby z hliníku 6. Bronzové nádobí 7. Měděné nádobí 8. Nádoby s nožičkami

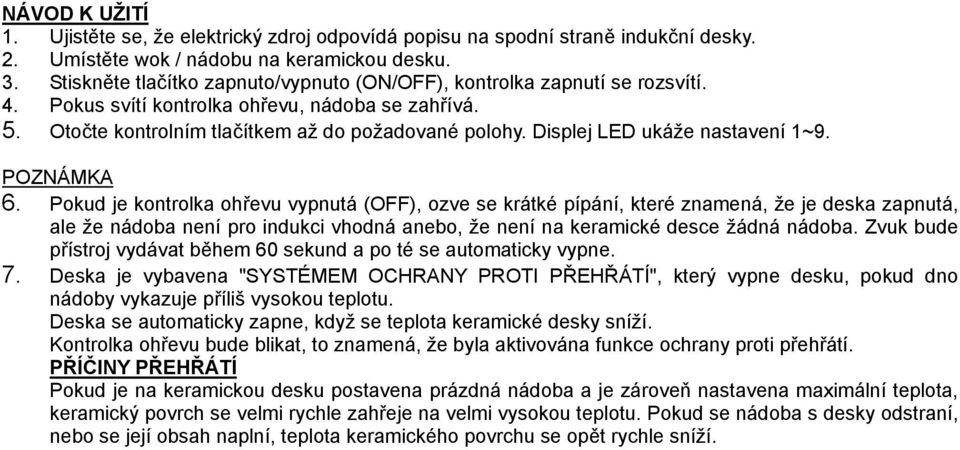

5 NÁVOD K UŽITÍ 1. Ujistěte se, že elektrický zdroj odpovídá popisu na spodní straně indukční desky. 2. Umístěte wok / nádobu na keramickou desku. 3. Stiskněte tlačítko zapnuto/vypnuto (ON/OFF), kontrolka zapnutí se rozsvítí. 4. Pokus svítí kontrolka ohřevu, nádoba se zahřívá. 5. Otočte kontrolním tlačítkem až do požadované polohy. Displej LED ukáže nastavení 1~9. POZNÁMKA 6. Pokud je kontrolka ohřevu vypnutá (OFF), ozve se krátké pípání, které znamená, že je deska zapnutá, ale že nádoba není pro indukci vhodná anebo, že není na keramické desce žádná nádoba. Zvuk bude přístroj vydávat během 60 sekund a po té se automaticky vypne. 7. Deska je vybavena "SYSTÉMEM OCHRANY PROTI PŘEHŘÁTÍ", který vypne desku, pokud dno nádoby vykazuje příliš vysokou teplotu. Deska se automaticky zapne, když se teplota keramické desky sníží. Kontrolka ohřevu bude blikat, to znamená, že byla aktivována funkce ochrany proti přehřátí. PŘÍČINY PŘEHŘÁTÍ Pokud je na keramickou desku postavena prázdná nádoba a je zároveň nastavena maximální teplota, keramický povrch se velmi rychle zahřeje na velmi vysokou teplotu. Pokud se nádoba s desky odstraní, nebo se její obsah naplní, teplota keramického povrchu se opět rychle sníží.

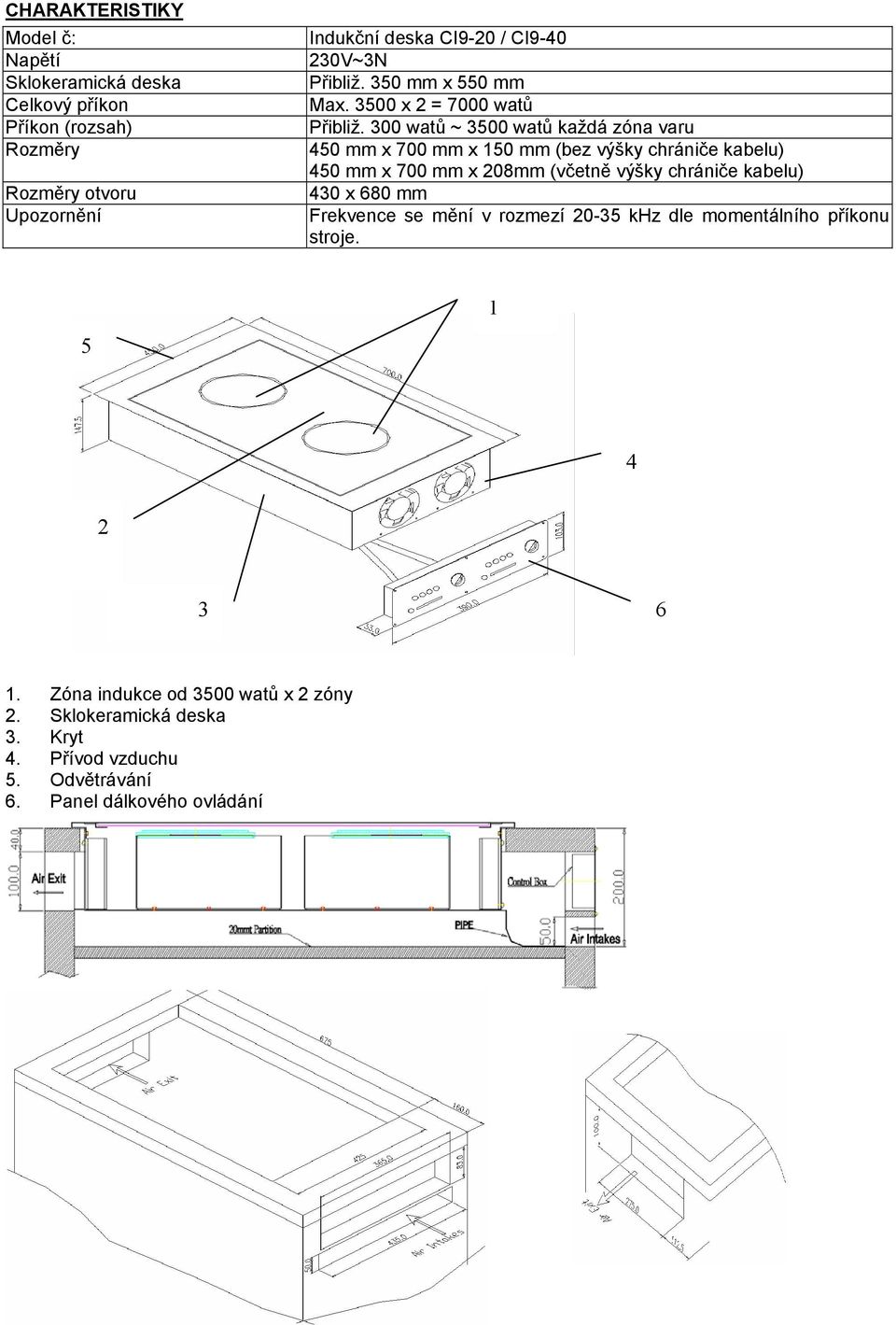

6 CHARAKTERISTIKY Model č: Napětí Sklokeramická deska Celkový příkon Příkon (rozsah) Rozměry Rozměry otvoru Upozornění Indukční deska CI9-20 / CI V~3N Přibliž. 350 mm x 550 mm Max x 2 = 7000 watů Přibliž. 300 watů ~ 3500 watů každá zóna varu 450 mm x 700 mm x 150 mm (bez výšky chrániče kabelu) 450 mm x 700 mm x 208mm (včetně výšky chrániče kabelu) 430 x 680 mm Frekvence se mění v rozmezí khz dle momentálního příkonu stroje Zóna indukce od 3500 watů x 2 zóny 2. Sklokeramická deska 3. Kryt 4. Přívod vzduchu 5. Odvětrávání 6. Panel dálkového ovládání

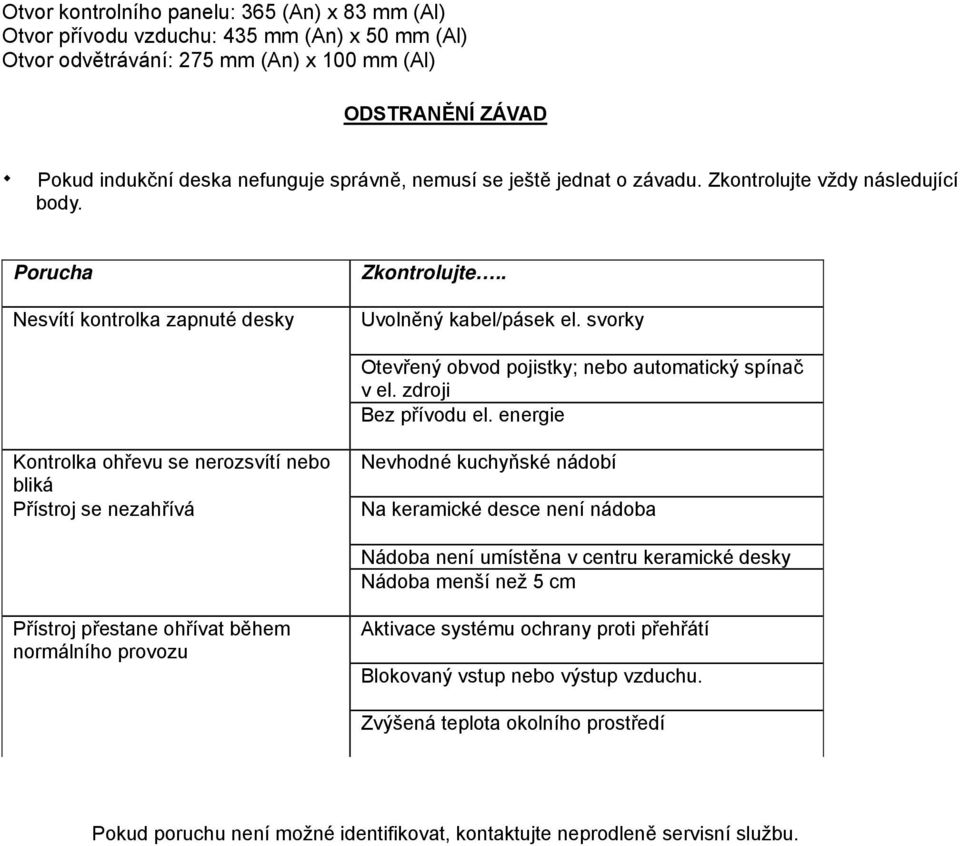

7 Otvor kontrolního panelu: 365 (An) x 83 mm (Al) Otvor přívodu vzduchu: 435 mm (An) x 50 mm (Al) Otvor odvětrávání: 275 mm (An) x 100 mm (Al) ODSTRANĚNÍ ZÁVAD Pokud indukční deska nefunguje správně, nemusí se ještě jednat o závadu. Zkontrolujte vždy následující body. Porucha Nesvítí kontrolka zapnuté desky Zkontrolujte.. Uvolněný kabel/pásek el. svorky Otevřený obvod pojistky; nebo automatický spínač v el. zdroji Bez přívodu el. energie Kontrolka ohřevu se nerozsvítí nebo bliká Přístroj se nezahřívá Nevhodné kuchyňské nádobí Na keramické desce není nádoba Nádoba není umístěna v centru keramické desky Nádoba menší než 5 cm Přístroj přestane ohřívat během normálního provozu Aktivace systému ochrany proti přehřátí Blokovaný vstup nebo výstup vzduchu. Zvýšená teplota okolního prostředí Pokud poruchu není možné identifikovat, kontaktujte neprodleně servisní službu.
