1 BEZOBSLUŽNÝ IMOBILIZÉR IM101

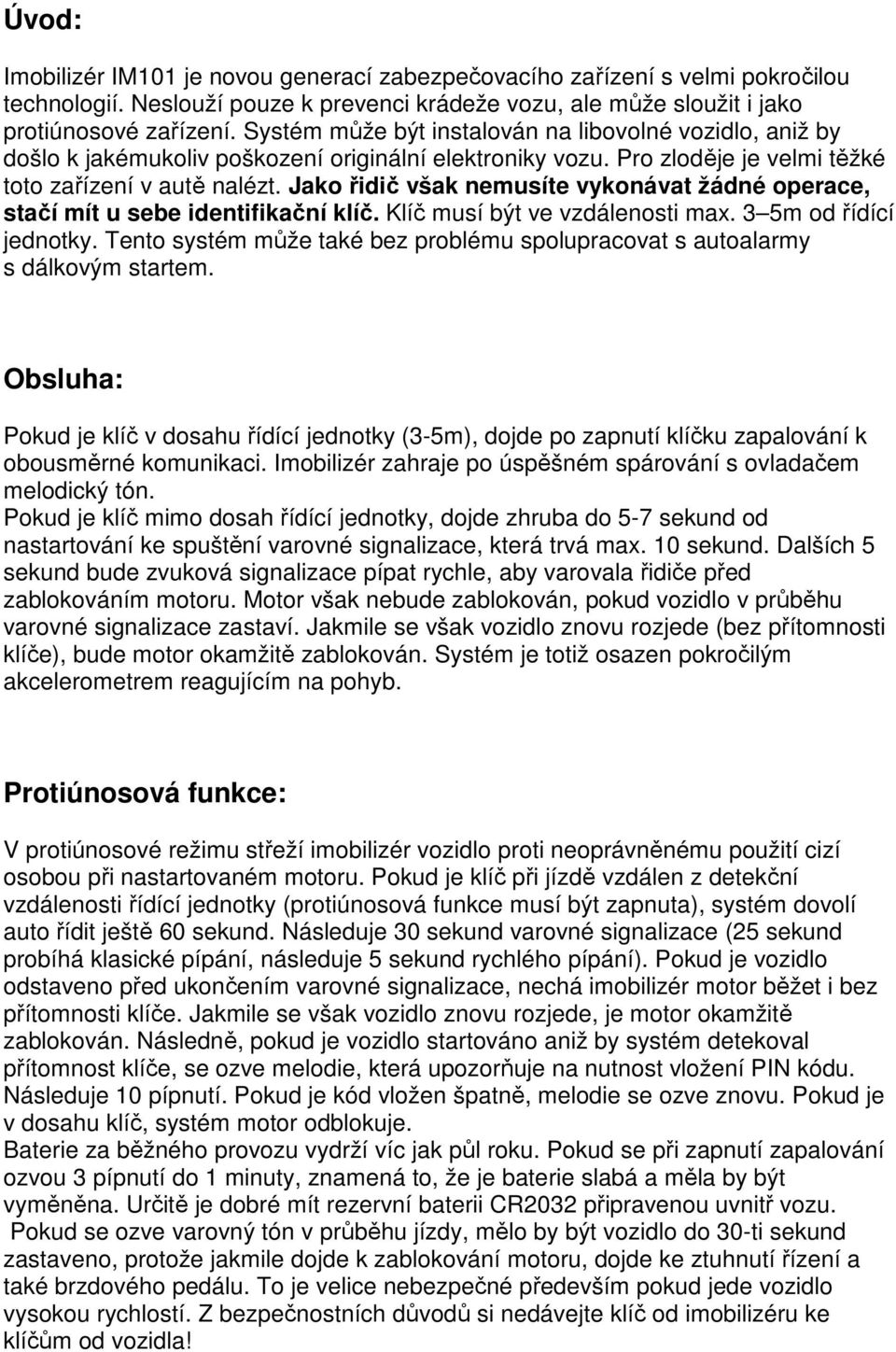

2 Úvod: Imobilizér IM101 je novou generací zabezpečovacího zařízení s velmi pokročilou technologií. Neslouží pouze k prevenci krádeže vozu, ale může sloužit i jako protiúnosové zařízení. Systém může být instalován na libovolné vozidlo, aniž by došlo k jakémukoliv poškození originální elektroniky vozu. Pro zloděje je velmi těžké toto zařízení v autě nalézt. Jako řidič však nemusíte vykonávat žádné operace, stačí mít u sebe identifikační klíč. Klíč musí být ve vzdálenosti max. 3 5m od řídící jednotky. Tento systém může také bez problému spolupracovat s autoalarmy s dálkovým startem. Obsluha: Pokud je klíč v dosahu řídící jednotky (3-5m), dojde po zapnutí klíčku zapalování k obousměrné komunikaci. Imobilizér zahraje po úspěšném spárování s ovladačem melodický tón. Pokud je klíč mimo dosah řídící jednotky, dojde zhruba do 5-7 sekund od nastartování ke spuštění varovné signalizace, která trvá max. 10 sekund. Dalších 5 sekund bude zvuková signalizace pípat rychle, aby varovala řidiče před zablokováním motoru. Motor však nebude zablokován, pokud vozidlo v průběhu varovné signalizace zastaví. Jakmile se však vozidlo znovu rozjede (bez přítomnosti klíče), bude motor okamžitě zablokován. Systém je totiž osazen pokročilým akcelerometrem reagujícím na pohyb. Protiúnosová funkce: V protiúnosové režimu střeží imobilizér vozidlo proti neoprávněnému použití cizí osobou při nastartovaném motoru. Pokud je klíč při jízdě vzdálen z detekční vzdálenosti řídící jednotky (protiúnosová funkce musí být zapnuta), systém dovolí auto řídit ještě 60 sekund. Následuje 30 sekund varovné signalizace (25 sekund probíhá klasické pípání, následuje 5 sekund rychlého pípání). Pokud je vozidlo odstaveno před ukončením varovné signalizace, nechá imobilizér motor běžet i bez přítomnosti klíče. Jakmile se však vozidlo znovu rozjede, je motor okamžitě zablokován. Následně, pokud je vozidlo startováno aniž by systém detekoval přítomnost klíče, se ozve melodie, která upozorňuje na nutnost vložení PIN kódu. Následuje 10 pípnutí. Pokud je kód vložen špatně, melodie se ozve znovu. Pokud je v dosahu klíč, systém motor odblokuje. Baterie za běžného provozu vydrží víc jak půl roku. Pokud se při zapnutí zapalování ozvou 3 pípnutí do 1 minuty, znamená to, že je baterie slabá a měla by být vyměněna. Určitě je dobré mít rezervní baterii CR2032 připravenou uvnitř vozu. Pokud se ozve varovný tón v průběhu jízdy, mělo by být vozidlo do 30-ti sekund zastaveno, protože jakmile dojde k zablokování motoru, dojde ke ztuhnutí řízení a také brzdového pedálu. To je velice nebezpečné především pokud jede vozidlo vysokou rychlostí. Z bezpečnostních důvodů si nedávejte klíč od imobilizéru ke klíčům od vozidla!

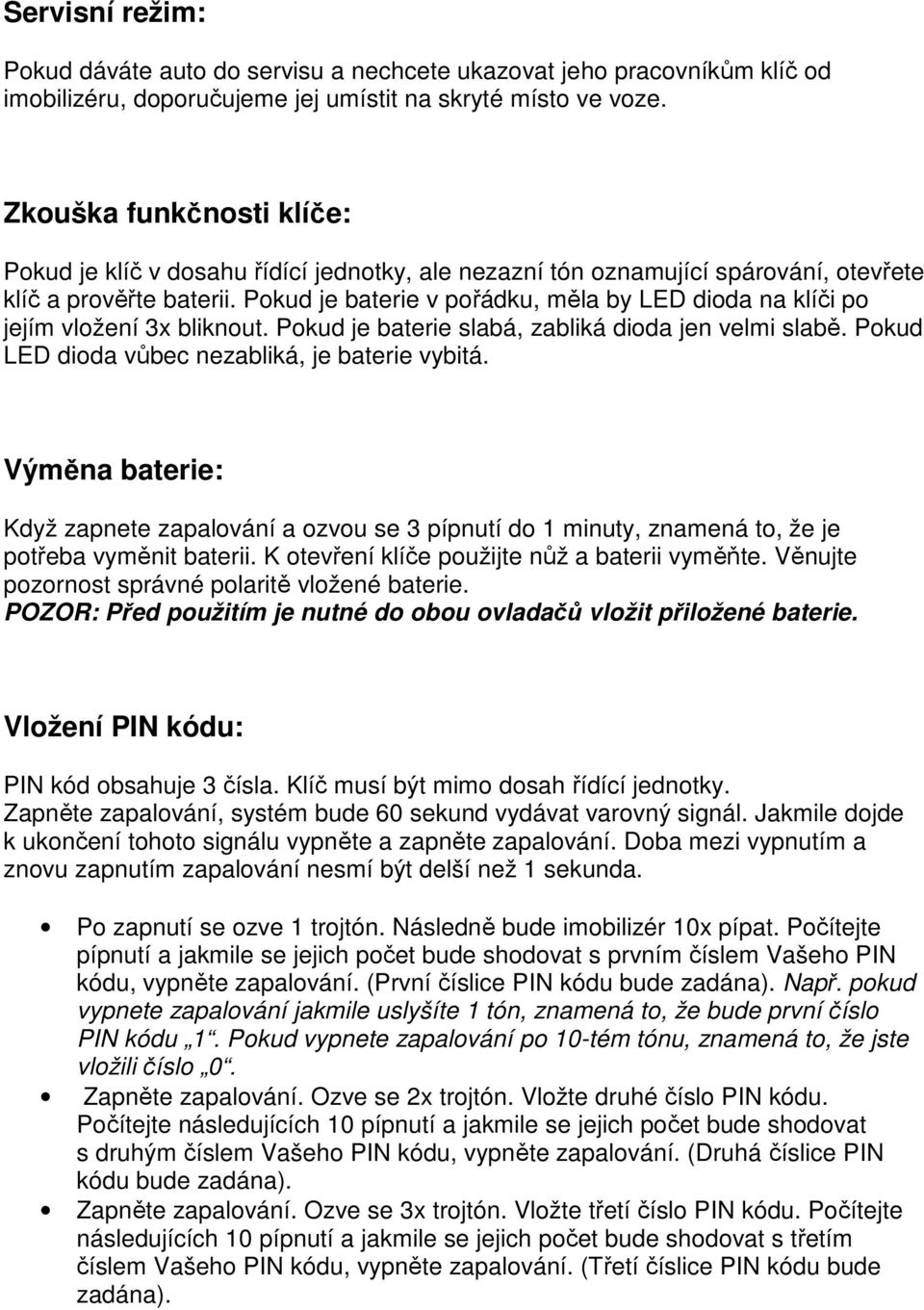

3 Servisní režim: Pokud dáváte auto do servisu a nechcete ukazovat jeho pracovníkům klíč od imobilizéru, doporučujeme jej umístit na skryté místo ve voze. Zkouška funkčnosti klíče: Pokud je klíč v dosahu řídící jednotky, ale nezazní tón oznamující spárování, otevřete klíč a prověřte baterii. Pokud je baterie v pořádku, měla by LED dioda na klíči po jejím vložení 3x bliknout. Pokud je baterie slabá, zabliká dioda jen velmi slabě. Pokud LED dioda vůbec nezabliká, je baterie vybitá. Výměna baterie: Když zapnete zapalování a ozvou se 3 pípnutí do 1 minuty, znamená to, že je potřeba vyměnit baterii. K otevření klíče použijte nůž a baterii vyměňte. Věnujte pozornost správné polaritě vložené baterie. POZOR: Před použitím je nutné do obou ovladačů vložit přiložené baterie. Vložení PIN kódu: PIN kód obsahuje 3 čísla. Klíč musí být mimo dosah řídící jednotky. Zapněte zapalování, systém bude 60 sekund vydávat varovný signál. Jakmile dojde k ukončení tohoto signálu vypněte a zapněte zapalování. Doba mezi vypnutím a znovu zapnutím zapalování nesmí být delší než 1 sekunda. Po zapnutí se ozve 1 trojtón. Následně bude imobilizér 10x pípat. Počítejte pípnutí a jakmile se jejich počet bude shodovat s prvním číslem Vašeho PIN kódu, vypněte zapalování. (První číslice PIN kódu bude zadána). Např. pokud vypnete zapalování jakmile uslyšíte 1 tón, znamená to, že bude první číslo PIN kódu 1. Pokud vypnete zapalování po 10-tém tónu, znamená to, že jste vložili číslo 0. Zapněte zapalování. Ozve se 2x trojtón. Vložte druhé číslo PIN kódu. Počítejte následujících 10 pípnutí a jakmile se jejich počet bude shodovat s druhým číslem Vašeho PIN kódu, vypněte zapalování. (Druhá číslice PIN kódu bude zadána). Zapněte zapalování. Ozve se 3x trojtón. Vložte třetí číslo PIN kódu. Počítejte následujících 10 pípnutí a jakmile se jejich počet bude shodovat s třetím číslem Vašeho PIN kódu, vypněte zapalování. (Třetí číslice PIN kódu bude zadána).

4 Pokud jste vložili PIN kód špatně, jeden melodický tón oznámí návrat do režimu vložení PIN kódu. Pokud je PIN kód vložen správně, uslyšíte 5 dlouhých pípnutí. (Každé pípnutí bude delší než 5 sekund) Pokud vypnete zapalování jakmile uslyšíte třetí pípnutí a hned jej zase zapnete, systém se přepne do servisního režimu. (Systém bude vydávat 1 pípnutí za minutu) Když systém detekuje přítomnost klíče po dobu 70 sekund, vystoupí automaticky ze servisního režimu. POZOR: Než přepnete imobilizér do servisního režimu, ujistěte se, že máte naprogramován alespoň 1 klíč! Programování volitelných funkcí: Klíč musí být mimo dosah řídící jednotky. Proveďte výše uvedené kroky k vložení PIN kódu. Pokud bude PIN kód vložen správně, systém vydá 5 dlouhých pípnutí.. (Každé pípnutí bude delší než 5 sekund). Pro vstup do režimu učení ovladačů vypněte zapalování jakmile uslyšíte 1 pípnutí. Pro vložení PIN kódu vypněte zapalování po 2 pípnutích. Pro vstup do servisního režimu vypněte zapalování po 3 pípnutích. Pro vypnutí protiúnosové funkce vypněte zapalování jakmile uslyšíte 4 pípnutí. Pro zapnutí protiúnosové funkce vypněte zapalování jakmile uslyšíte 5 pípnutí. (Z továrny je protiúnosová funkce zapnuta) Autorizační klíče: Do systému je možné naprogramovat až 5 klíčů. Přesvědčte se, že klíč, který budete programovat, má vloženou baterii. Ostatní klíče musí být mimo dosah nebo mít vytaženou baterii. Vstupte do režimu učení ovladačů, zapněte zapalování, zazní melodie. Vložte baterii do ovladače, který chcete naučit a takto postupně vložte baterie i do dalších ovladačů. Správné naučení ovladačů potvrdí imobilizér trojím pípnutím. Pokud se neozve žádné pípnutí, nebyl ovladač naprogramován. V tomto případě vyjměte z ovladače baterii a pokuste se jej naučit znovu. POZOR: Po každém úspěšném spárování ovladače uslyšíte 3 pípnutí. Všechny ovladače musí být naprogramovány v průběhu jednoho učícího cyklu. Ovladače, které nebudou naprogramovány, budou vymazány. Pro vypnutí učícího režimu vypněte zapalování.

5 Nastavení PIN kódu: PIN kód se skládá ze 3 čísel. Tovární nastavení je 111. Vstupte do režimu vložení PIN kódu. (viz. výše) 1. Po zapnutí se ozve 1 trojtón. Následně bude imobilizér 10x pípat. Počítejte pípnutí a jakmile se jejich počet bude shodovat s prvním číslem Vašeho nového PIN kódu, vypněte zapalování. (První číslice PIN kódu bude uložena). Např. pokud vypnete zapalování jakmile uslyšíte 1 tón, znamená to, že bude první číslo PIN kódu 1. Pokud vypnete zapalování po 10-tém tónu, znamená to, že jste vložili číslo Zapněte zapalování. Ozve se 2x trojtón. Vložte druhé číslo nového PIN kódu. Počítejte následujících 10 pípnutí a jakmile se jejich počet bude shodovat s druhým číslem Vašeho PIN kódu, vypněte zapalování. (Druhá číslice PIN kódu bude uložena). 3. Zapněte zapalování. Ozve se 3x trojtón. Vložte třetí číslo nového PIN kódu. Počítejte následujících 10 pípnutí a jakmile se jejich počet bude shodovat s třetím číslem Vašeho PIN kódu, vypněte zapalování. (Třetí číslice PIN kódu bude uložena). Jakmile tento proces ukončíte, bude nutné jej ještě jednou zopakovat pro potvrzení správného PIN kódu. POZOR: Pokud změníte PIN kód, doporučujeme si jej někde poznamenat. Kdyby došlo k jeho ztrátě, nebude možné k zařízení naučit nový ovladač ani smazat starý ovladač. Zapnutí a vypnutí protiúnosové funkce: Vstupte do programovacího režimu. Pro vypnutí protiúnosové funkce vypněte zapalování po zaznění 4 dlouhých tónů a následně jej hned zapněte. Pro zapnutí protiúnosové funkce vypněte zapalování po zaznění 5 dlouhých tónů a následně jej hned zapněte (Z výroby je protiúnosová funkce zapnutá).

6 Funkce akcelerometru: Zapněte zapalování, vezměte identifikační klíč a dejte jej mimo dosah imobilizéru. Imobilizér bude pípat 5 sekund rychle. Pokud se vozidlo pohne, bude motor okamžitě zablokován. Deaktivace imobilizéru je pak možná za použití funkčního klíče. Melodie oznámí přijetí kódu ovladače a motor bude možné nastartovat. Zapněte zapalování, pokud klíč není v dosahu řídící jednotky, zazní signál upozorňující na možnost vložení PIN kódu. Pokud se vozidlo pokusí rozjet, bude motor okamžitě zablokován. Po 6-ti sekundách bude motor odblokován, ale každý pokus o rozjetí se s vozem vyvolá jeho okamžité zablokování až do okamžiku, dokud nebude naprogramovaný a funkční klíč v dosahu řídící jednotky. Melodie oznámí odblokování imobilizačního okruhu. Instalační návod: Zařízení je navrženo pro vozidla a motocykly s 12V palubním napětím. Řídící jednotka musí být nainstalována na skrytém místě. Pokud je to možné, neměla by být blíž než 12cm od kovových součástí vozu. Zapojte vodič č.4 na vodič zapalování. Zapojte vodič č.1 na kostru vozu. Vodiče 2 a 6 slouží k blokaci motoru a zapojí se mezi konce střiženého vodiče ve voze. Relé pracuje v režimu NC, tedy jako rozpínací. Maximální krátkodobé zatížení je 20A. Dlouhodobé zatížení je 10A. Vodič 5 slouží jako přídavný výstup a není jej třeba zapojovat. Zapojte černý vodič od reproduktorku k vodiči 3. Červený vodič od reproduktorku pak zapojte k vodiči 4. Pokud je zapalování zapnuté, je imobilizér napájen. V opačném případě je imobilizér zcela bez napájení. Nemá tedy žádnou spotřebu. Systém může pracovat i bez reproduktorku, ale v takovém případě nebudete informováni o aktuálních stavech zařízení ani žádném případném problému. Z továrny nejsou v klíčích vloženy baterie kvůli prevenci jejich předčasného vybití. Baterie jsou však součástí balení. Do ovladačů se vkládají baterie typu CR2032. POZOR: Po ukončení instalace si ověřte, že systém funguje správně a nastavte PIN kód!

7 Obsah balení: 1. Řídící jednotka 1x 2. Bezobslužný klíč 2x 3. Reproduktorek 1x 4. Stahovací páska ( mm) 3x 5. Kostřící očko 1x 6. Uživatelský manuál 1x 7. Kožené pouzdro 1x 8. Baterie 2x

8 Technické specifikace: Odběr proudu v aktivním stavu (zapnuté zapalování) 21mA Odběr proudu při zapnutém protiúnosové režimu 85mA Odběr proudu při vypnutém zapalování 0mA Odběr proudu ovladače 10mA Napětí pro řídící jednotku 9-15V Frekvence komunikace: 2,4-2,5GHz Úroveň radiového záření: 0 MB7 Pracovní teplota: -40 C C Maximální zátěž imobilizačního okruhu: 20A Velikost řídící jednotky: 68x26x11mm Velikost klíče: 51x33x5mm Baterie: CR2032, 3V Délka kabelů: 50cm Manuál uchovejte pro další použití na bezpečném místě mimo vozidlo, tak aby jej případný zloděj nemohl najít. UPOZORNĚNÍ: V zemích EU není protiúnosová funkce povolena. (Funkci lze vypnout v programovém menu) Její ponechání v provozu je na vlastní nebezpečí.
