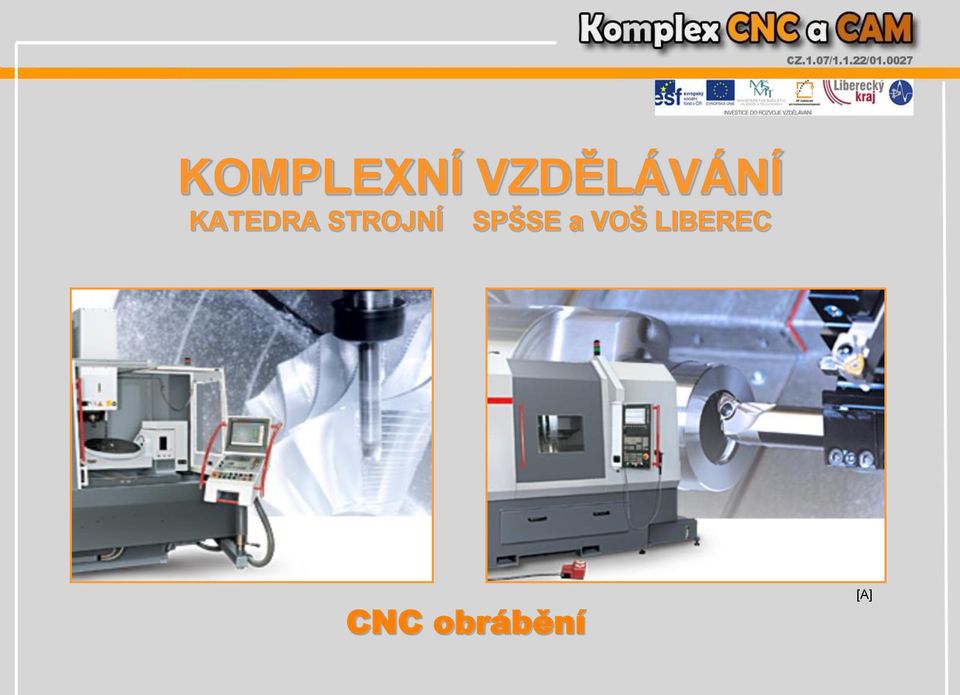

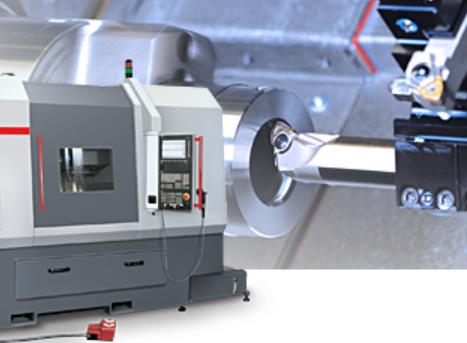

1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC obrábění [A]
2 CNC OBECNĚ Kapitola 1 - Způsoby programování CNC strojů Kapitola 2 - Základní terminologie, oblasti CNC programování Kapitola 3 - Řídící systémy, struktura programu Kapitola 4 - Základní G a M Kapitola 5 - Souřadnicový systém pro soustružení Kapitola 6 - Souřadnicový systém pro frézování Kapitola 7 - Vztažné body a nulové body pro soustružení Kapitola 8 - Vztažné body a nulové body pro frézování Kapitola 9 - Způsoby programování G90 a G91 pro soustružení Kapitola 10 - Způsoby programování G90 a G91 pro frézování Kapitola 11 - Chlazení v oblasti obrábění Kapitola 12 - Třískové hospodářství (využití výkovků, odlitků)
3 CNC se zabývá problematikou POSUNUTÍ A NASTAVENÍ NULOVÝCH BODŮ ÚPRAVA PROGRAMŮ A OBRÁBĚNÍ PROGRAMOVÁNÍ (psaní programů) KOREKCE NÁSTROJŮ (upínání a nastavení nástrojů)
4 PŘEHLED POUŽITÝCH ADRES % číslo hlavního programu 1 až 9999 L číslo podprogramu 1 až 9999 N číslo věty 1 až 9999 G Funkce dráhy M stavová, přídavná A úhel D korekce nástroje 1 až 49 F posuv, prodleva I,J,K parametry kruhového oblouku, stoupání závitů P počet průchodů pro podprogram, měřítkový faktor R předávací parametr pro cykly S otáčky vřetena, řezná rychlost T vyvolání nástroje (pozice nástrojového držáku) U,B rádius kruhu, rádius (kladné znaménko), sražení (zápor. znaménko) X,Y,Z souřadnice pro pozice (X též prodleva) LF konec věty [1]

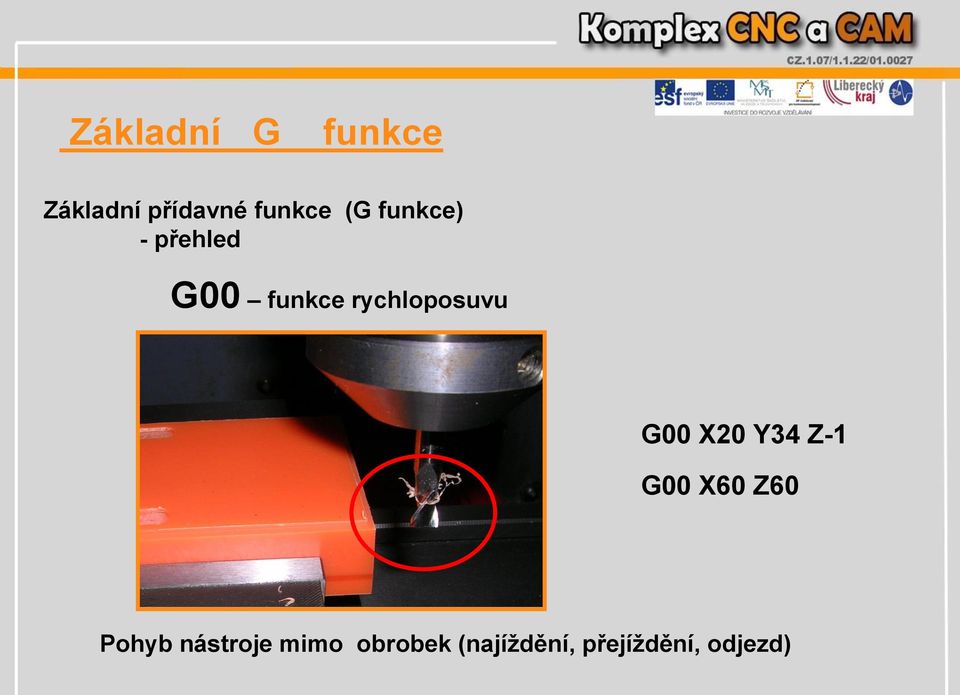

5 Základní G Základní přídavné (G ) - přehled G00 rychloposuvu G00 X20 Y34 Z-1 G00 X60 Z60 Pohyb nástroje mimo obrobek (najíždění, přejíždění, odjezd)
6 Základní G Základní přídavné (G ) - přehled G01 lineární interpolace G01 X-2 Y24 Z-2 F20 G01 X25 Z-10 F20
7 Základní G G02 kruhová interpolace ve smyslu.. G02 X Y Z I J K G02 X Z I K FRÉZOVÁNÍ SOUSTRUŽENÍ G02 X Y Z U G02 X Z B I J K SOUŘADNICE STŘEDU KRUHU U funkcí G00 až G09 je povoleno potlačení nevýznamných nul
8 Základní G G03 FRÉZOVÁNÍ kruhová interpolace proti smyslu.. N50 G03 X45 Y7 Z-3 I0 J7 K0 N50 G03 X45 Y7 Z-3 U7
9 Základní G G03 SOUSTRUŽENÍ kruhová interpolace proti smyslu.. N20 G03 X14 Z-16 I0 K-2 N20 G03 X14 Z-16 B2
10 Základní G G 94 (mm/min) minutový posuv [1/min] M03

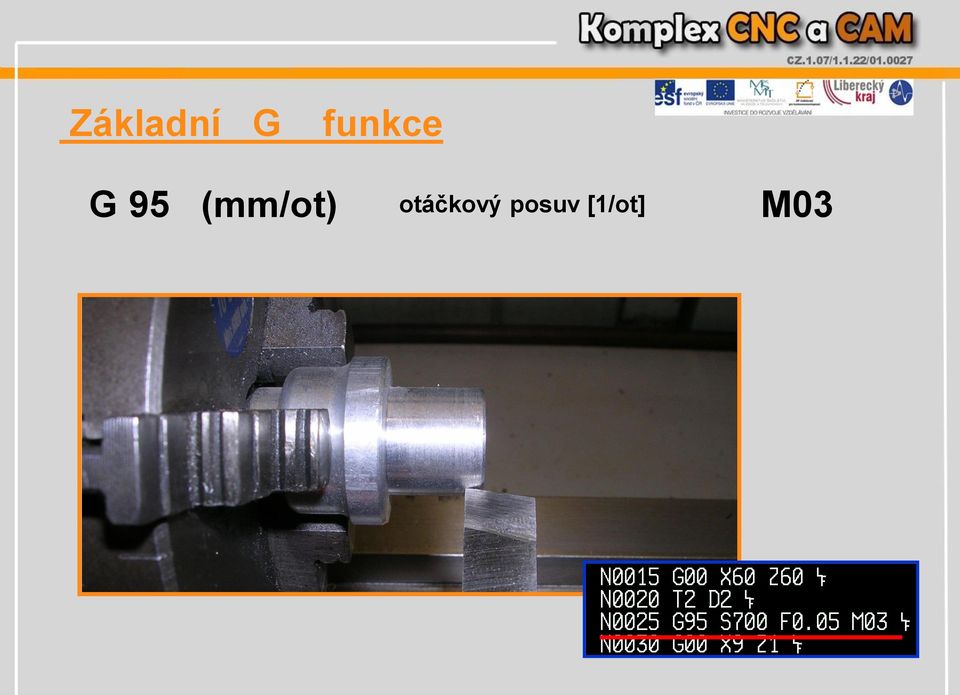

11 Základní G G 95 (mm/ot) otáčkový posuv [1/ot] M03
12 Základní G G92 omezení otáček S 1700 G96 konstantní řezná rychlost S50 F 0,1 G97 odvolává G96 a nastaví naposledy platné žádané otáčky. Poté jsou programovány otáčky adresou S (ot/min).

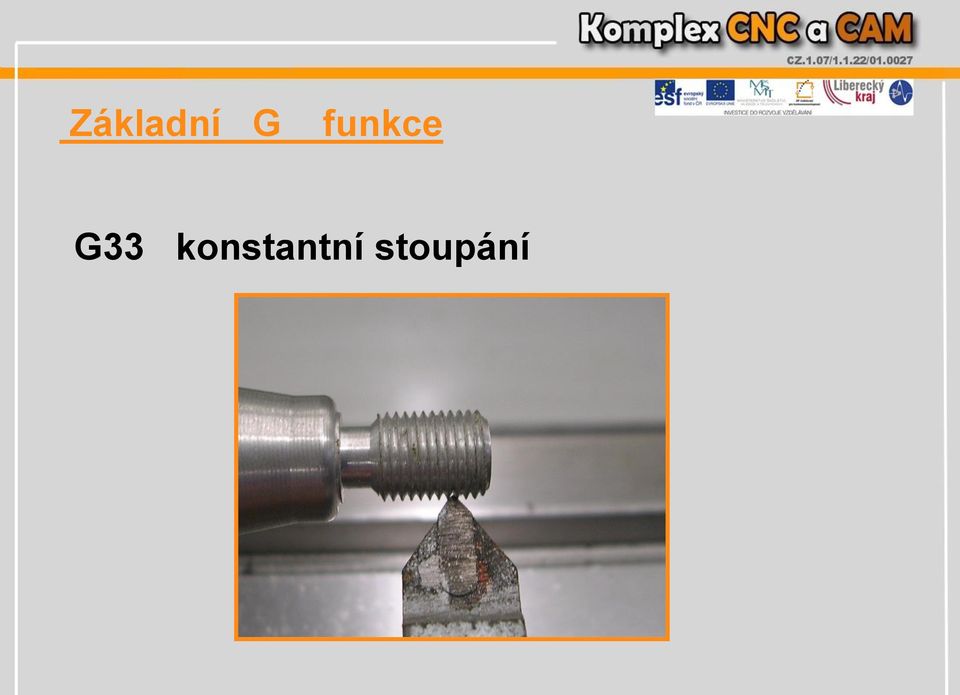

13 Základní G G33 konstantní stoupání
14 Základní G G92+G96 omezení otáček + konstantní řezná rychlost

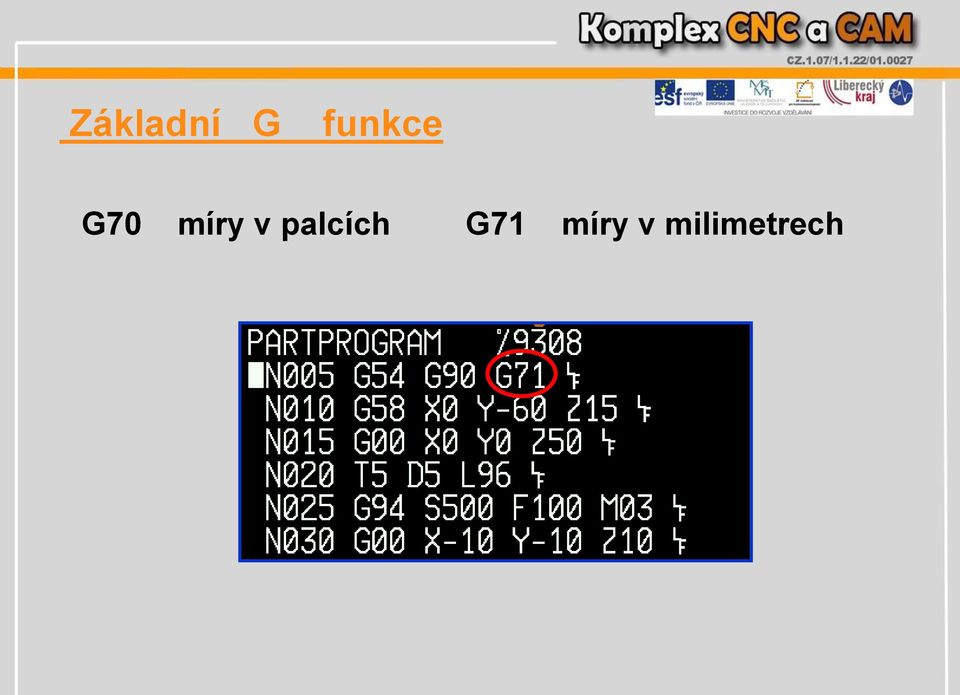

15 Základní G G70 míry v palcích G71 míry v milimetrech
16 Základní G G 40 nástroj se pohybuje po naprogramovaném obrysu v nástrojovém registru nemusí být zanesena hodnota rádiusu frézy
17 Základní G G 41 nástroj se pohybuje vedle naprogramovaného obrysu vlevo Aby mohl být rádius přepočítán, musí být při navolení korekce řezného rádiusu aktivní korekce nástroje (D parametr), v nástrojovém registru musí být zanesena odpovídající hodnota rádius frézy.
18 Základní G G 42 nástroj se pohybuje vedle naprogramovaného obrysu vpravo Jestliže se nástroj při pozorování ze směru posuvu nachází VPRAVO od obráběné kontury, musí být programována G42.
19 OPAKOVÁNÍ G (přehled funkcí) G00 rychloposuv (G00 X20 Y34 Z-1; G00 X60 Z60) G01 lineární posuv (G01 X-2 Y24 Z-2; G01 X25 Z-10) G02 kruhová interpolace ve smyslu.. (G02 X10 Y24 Z-3 U5; G02 X10 Y24 Z-3 I5 J0 Z0; G02 X10 Z-7 B5; G02 X10 Y24 Z-3 I-5 Z0) G03 kruhová interpolace proti smyslu.. (G03 X10 Y24 Z-3 U5; G03 X10 Y24 Z-3 I5 J0 Z0; G03 X10 Z-7 B5; G03 X10 Y24 Z-3 I-5 Z0) G54-G57 strojní posunutí nulového bodu G58-G59 programové posunutí nulového bodu G40-G42 kompenzace rádiusu frézy/špičky břitové destičky G90-G91 absolutní/inkrementální programování G94 minutový posuv [1/min] G95 otáčkový posuv [1/ot.] G92+G96 omezení otáček+konstantní řezná rychlost G70 míry v palcích G71 míry v milimetrech [1]
20 Základní M M00/M01 programový stop Zastavení obrábění během programu, (vřeteno, posuvy, chlazení) ODSTRANĚNÍ TŘÍSEK Z OBROBKU NEBO NÁSTROJE ZMĚŘENÍ OBROBKU
21 Základní M M03 otáčení vřetena vpravo M04 otáčení vřetena vlevo

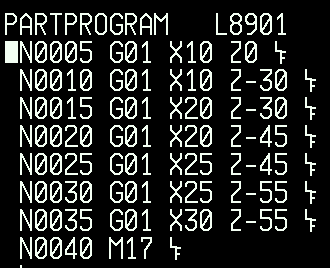

22 Základní M M17 konec podprogramu
23 Základní M M05 vypnutí vřetena hlavní pohon je elektricky zabrzděn, odjetí do bodu výměny, zásobníku
24 Základní M M02/M30 konec hlavního programu (vypíná pohony, program nastaví opět na začátek)
25 OPAKOVÁNÍ M přehled M00/M01 programový stop Zastavení obrábění během programu,(vřeteno, posuvy, chlazení). M03 otáčení vřetena vpravo M04 otáčení vřetena vlevo M05 vypnutí vřetena Hlavní pohon je elektricky zabržděn. M17 konec podprogramu M02/M30 konec hlavního programu Vypíná pohony, program nastaví opět na začátek. [1]
26 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval: Jaromír Kubíček, SPŠSE a VOŠ LIBEREC jaromir.kubicek@pslib.cz
27 Použitá literatura (výběr hlavních publikací) Firemní materiály a prospekty [A] [1] Popis softwaru pro obslužné prostředí SINUMERIK 810/820T r. vydání 1994
