1 SDH Klášterec nad Orlicí Odborná příprava členů výjezdové jednotky Požáry fotovoltaických systémů Ondřej Janeček, únor 2013

2 Obsah 1. Hlávní součásti FV systému 2. Charakteristika 3. Úkoly a postup činnosti 4. Očekávané zvláštnosti 5. Požáry FV elektráren

3 Fotovoltaický (FV) systém je zařízení, které vyrábí ze sluneční energie energii elektrickou za pomoci FV polovodičových článků, na něž dopadá sluneční světlo a vzniká tak el. napětí pro naše učely se FV systémem rozumí zařízení umístěné obvykle na střechách obytných budov s výkonem do 10 kwp

4 Hlavní součásti FV systémů FV panely, jsou tvořeny FV články převážně z křemíku, jejich plocha je pokryta čirým tvrzeným sklem, bývají zapuzdřeny plastem (vinyl, polyetylen) v kovovém rámu a uchyceny na konstrukci střech, nejsou pochozí kabelový rozvod, jističe a sběrnice DC proudu měnič DC/AC nazývaný též jako střídač kabelový rozvod, jističe a rozvodnice AC proudu

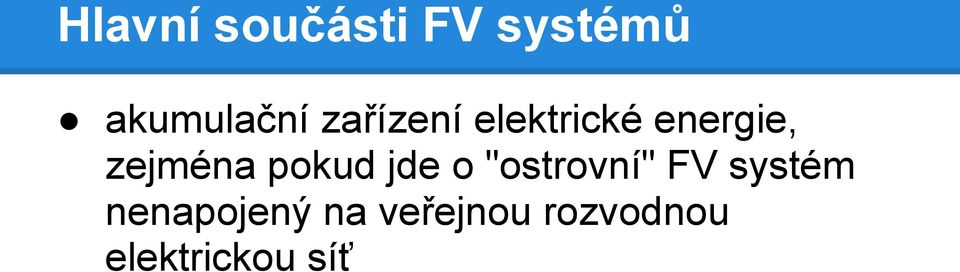

5 Hlavní součásti FV systémů akumulační zařízení elektrické energie, zejména pokud jde o "ostrovní" FV systém nenapojený na veřejnou rozvodnou elektrickou síť

6 Hlavní součásti FV systémů

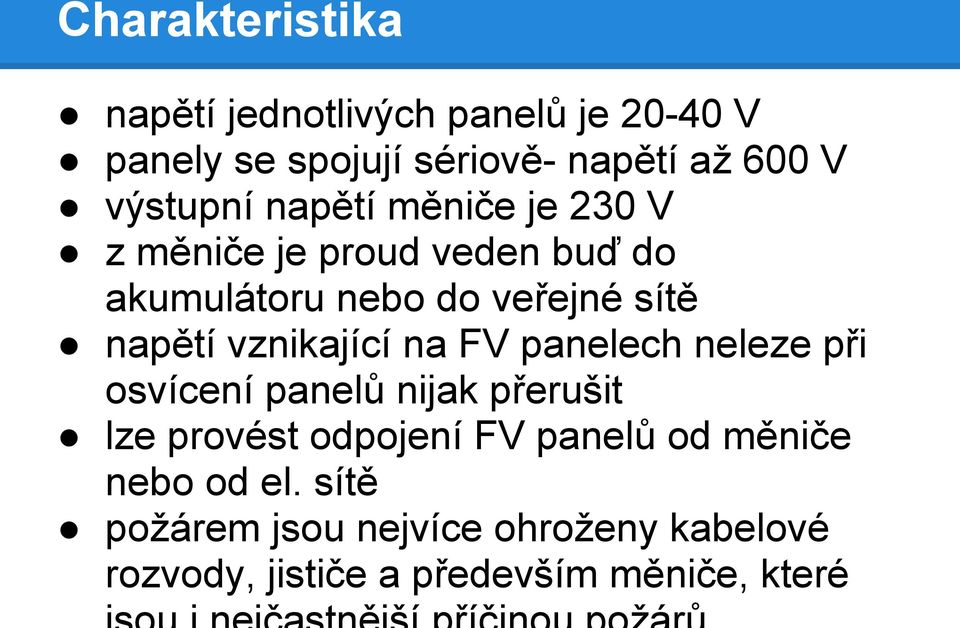

7 Charakteristika napětí jednotlivých panelů je V panely se spojují sériově- napětí až 600 V výstupní napětí měniče je 230 V z měniče je proud veden buď do akumulátoru nebo do veřejné sítě napětí vznikající na FV panelech neleze při osvícení panelů nijak přerušit lze provést odpojení FV panelů od měniče nebo od el. sítě požárem jsou nejvíce ohroženy kabelové rozvody, jističe a především měniče, které

8 Charakteristika Požáry střech s FV systémy rozdělujeme: 1. požár elektroinstalce FV systému zejména měniče a jistící prvky elektrické zařízení pod napětím použití nevodivích hasiv (CO2, práškové hasící přístroje) v případě hašení vodou postupovat podle ML č. 25/P hořící zařízení odpojit od FV panelů a el. rozvodné sítě (akumulátorů) 2. požár střešní konstrukce s FV panely a rozvodyných kabelů mezi nimi 3. požár budovy, na které je umístěn FV systém

9 Charakteristika Požár střešní konstrukce s FV panely přítomnost DC napětí a proudu v kovových konstrukcích střech, nebezpečí úrazu el. proudem šíření požáru kabelovými rozvody, hořlavými částmi a hořlavou střešní krytinou, prachem a dutými konstrukcemi ztráta nosnosti konstrukcí FV panelů a jejich zřícení odtržení panelů od střechy a jejich sesunutí na rozvoj požáru má podstatný vliv hořlavost střešního pláště, typ nosné konstrukce střechy

10 Charakteristika Požár budovy, na které je umístěn FV systém části FV systému mohou být umístěny v budově FV systém většinou napájí vnitřní rozvod el. energie budovy nelze potvrdit uplné odpojení budovy od el. energie

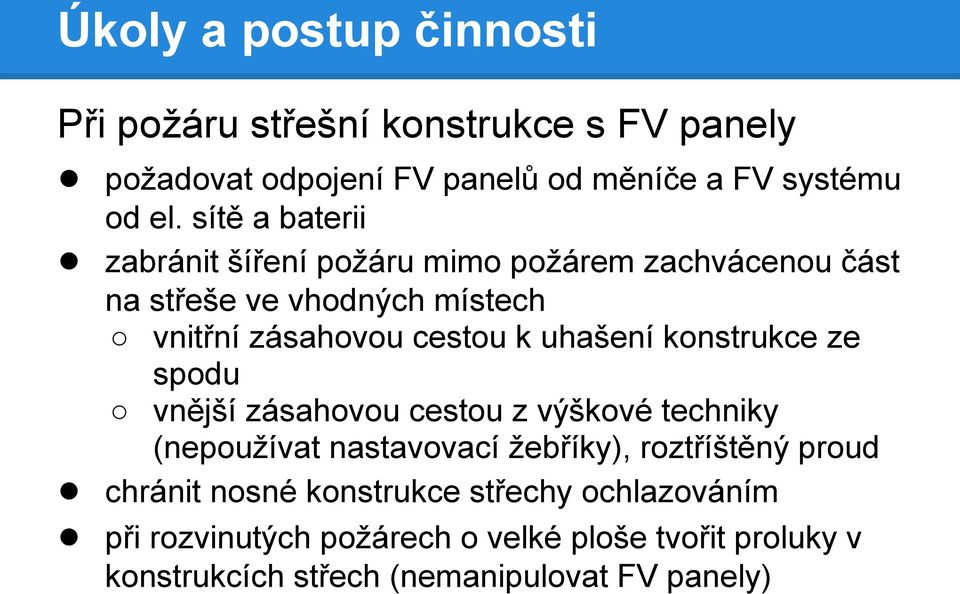

11 Úkoly a postup činnosti Při požáru střešní konstrukce s FV panely požadovat odpojení FV panelů od měníče a FV systému od el. sítě a baterii zabránit šíření požáru mimo požárem zachvácenou část na střeše ve vhodných místech vnitřní zásahovou cestou k uhašení konstrukce ze spodu vnější zásahovou cestou z výškové techniky (nepoužívat nastavovací žebříky), roztříštěný proud chránit nosné konstrukce střechy ochlazováním při rozvinutých požárech o velké ploše tvořit proluky v konstrukcích střech (nemanipulovat FV panely)

12 Úkoly a postup činnosti vyhýbat se kontaktu s vodivými částmi střechy a FV panelů, nešlapat po FV panelech na práce na střeše určovat jen nezbytný počet hasičů nenasazovat na střechu hasiče při součastném hašení střechy vodními hasivy poškozené a hořící FV panely nehasit organizovat ochranu hasičů před narušenými konstrukce a sesunutím panelů

13 Úkoly a postup činnosti Požáry budov na kterých je umístěn FV systém nebezpečí úrazu el. proudem (objekt nemusí jít odpojit od el. energie zajistit odpojení FV systému od vnější el. sítě, baterii, dále odpojení sběrného kabelu od FV měniče při hasebních pracích se nemožností odpojení el. energie nad 400 V je možné v odůvodněných případech uplatnit oprávnění velitele zásahu dle vyhlášky č. 247/2001

14 Očekávané zvláštnosti FV panely nejsou vidět ze země nevhodné nástupní plochy pro výškovou techniku nelze vždy dopravit hasivo na celou plochu požáru v potřebné intenzitě větší zatížení střešní konstrukce instalovanými FV panely další technologické konstrukce a vybavení budov (bleskosvody, ventilace, světlíky, ZOTK,...), ve kterých může být el. napětí existence požárních mostů, chybějící nebo poškozené požárně dělící konstrukce

15 Očekávané zvláštnosti neznámé umístění ovládání prvků FV systému FV panely mohou přímo tvořit střešní krytinu střechy možná záměna se solárním ohřevem osvětlovací prostředky lze generovat v článcích napětí riziko úrazu el. proudem při hašení se zvýší, pokud ochranné prostředky hasiče vykazují známky poškození nebo jsou nevhodné existence i jiných FV paneů než popisuje tento metodický list, např FV články v trubicích naplněných olejem.

16 Požáry FV elektráren Postupy jsou obdobné jako v případě FV panelů na budovách, ale mají některá další specifika: napětí propojených panelů může dosahovat až 1000 V zpravidla zpracováno DZP trafostanice 6 kw opatřeny tlačítkem "CENTRAL STOP" k vypnutí některých částí nutná přítomnost kvalifikované osoby provozovatele možnost požáru travního porostu (přítomnost volně se pohybujících zvířat)

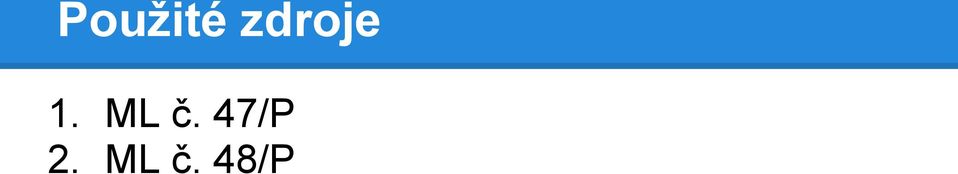

17 Použité zdroje 1. ML č. 47/P 2. ML č. 48/P
