1 Návod k použití Termostat FH-CWT

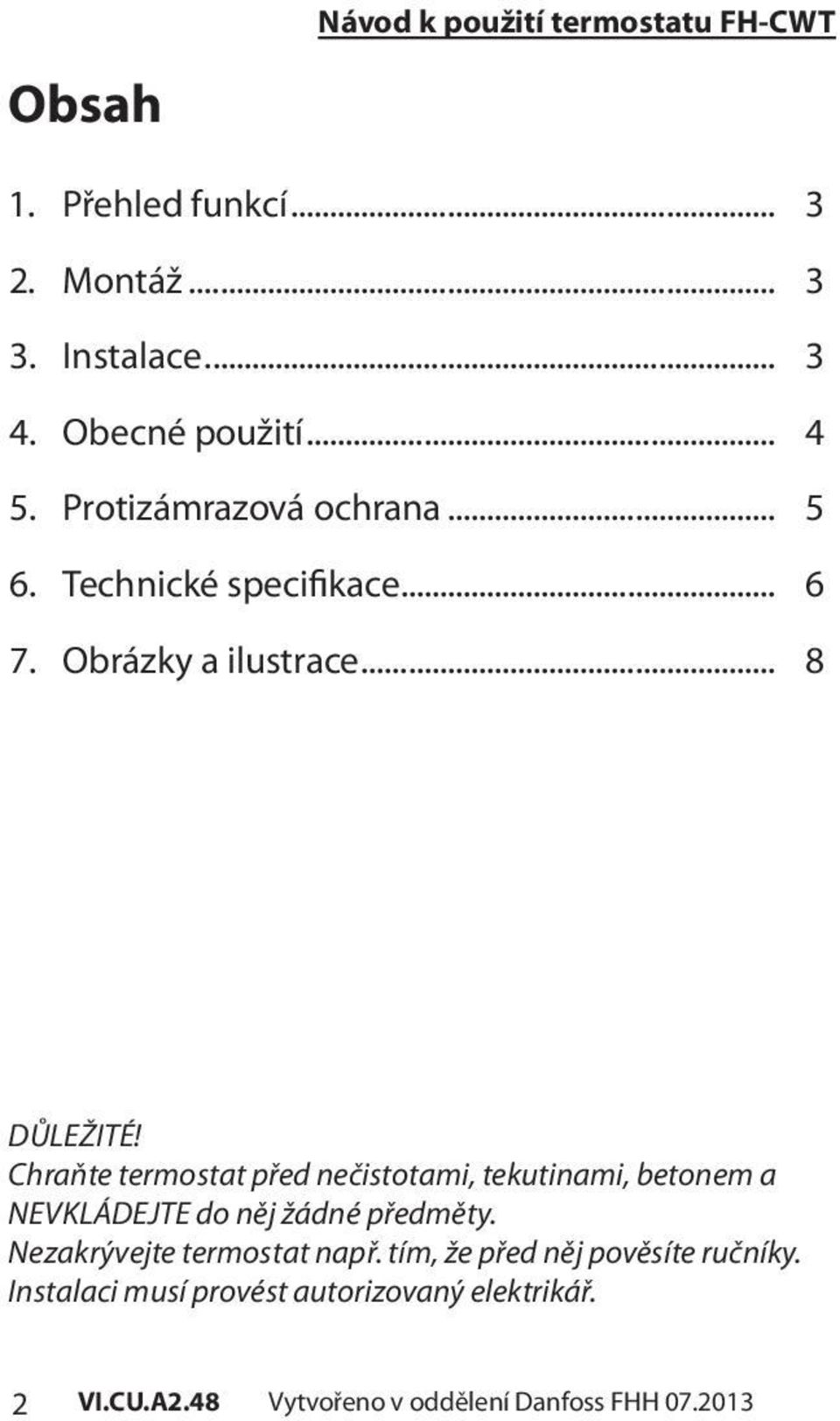

2 Obsah Návod k použití termostatu FH-CWT 1. Přehled funkcí Montáž Instalace Obecné použití Protizámrazová ochrana Technické specifikace Obrázky a ilustrace... 8 DŮLEŽITÉ! Chraňte termostat před nečistotami, tekutinami, betonem a NEVKLÁDEJTE do něj žádné předměty. Nezakrývejte termostat např. tím, že před něj pověsíte ručníky. Instalaci musí provést autorizovaný elektrikář. 2 VI.CU.A2.48 Vytvořeno v oddělení Danfoss FHH

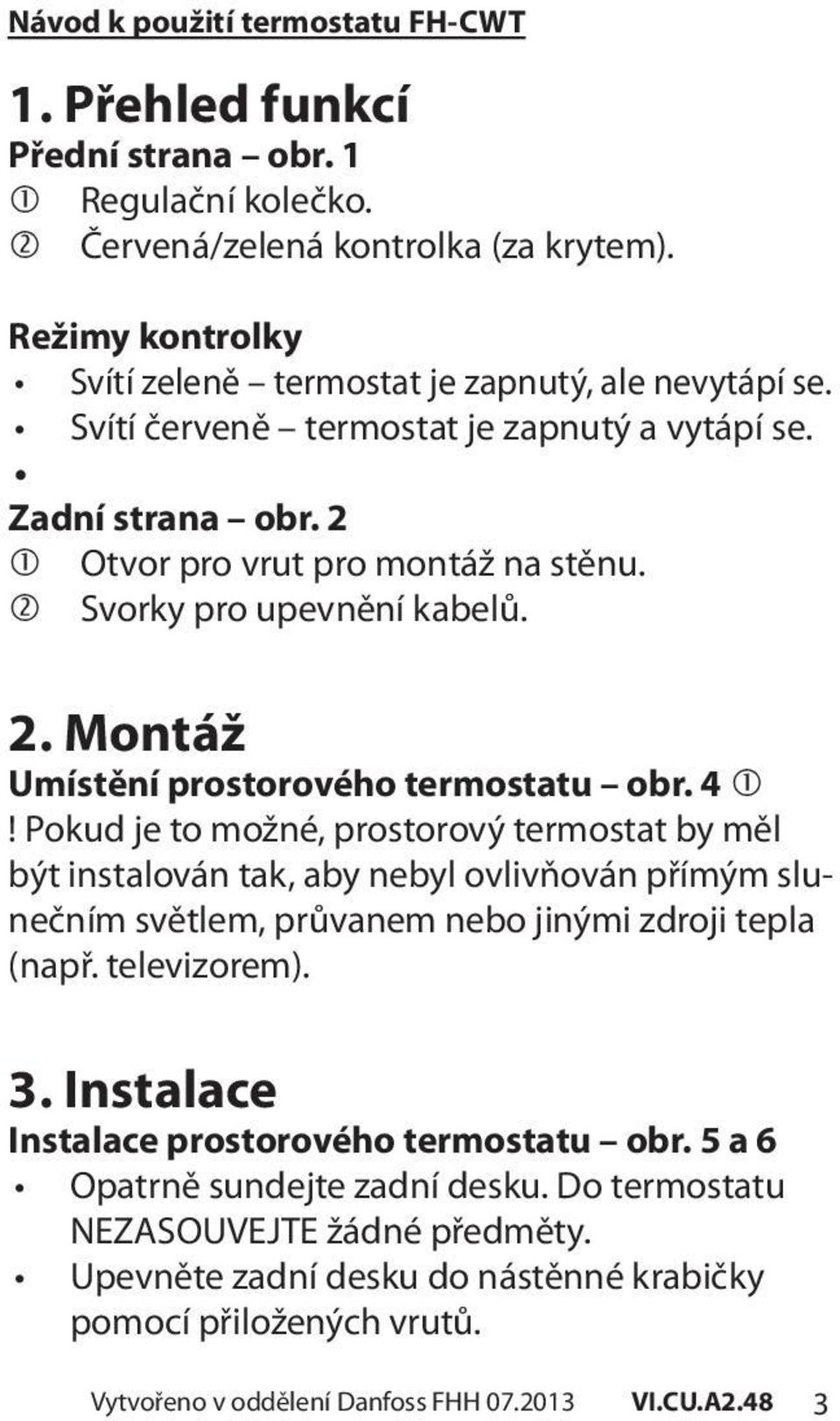

3 Návod k použití termostatu FH-CWT 1. Přehled funkcí Přední strana obr. 1 Regulační kolečko. Červená/zelená kontrolka (za krytem). Režimy kontrolky Svítí zeleně termostat je zapnutý, ale nevytápí se. Svítí červeně termostat je zapnutý a vytápí se. Zadní strana obr. 2 Otvor pro vrut pro montáž na stěnu. Svorky pro upevnění kabelů. 2. Montáž Umístění prostorového termostatu obr. 4! Pokud je to možné, prostorový termostat by měl být instalován tak, aby nebyl ovlivňován přímým slunečním světlem, průvanem nebo jinými zdroji tepla (např. televizorem). 3. Instalace Instalace prostorového termostatu obr. 5 a 6 Opatrně sundejte zadní desku. Do termostatu NEZASOUVEJTE žádné předměty. Upevněte zadní desku do nástěnné krabičky pomocí přiložených vrutů. Vytvořeno v oddělení Danfoss FHH VI.CU.A2.48 3

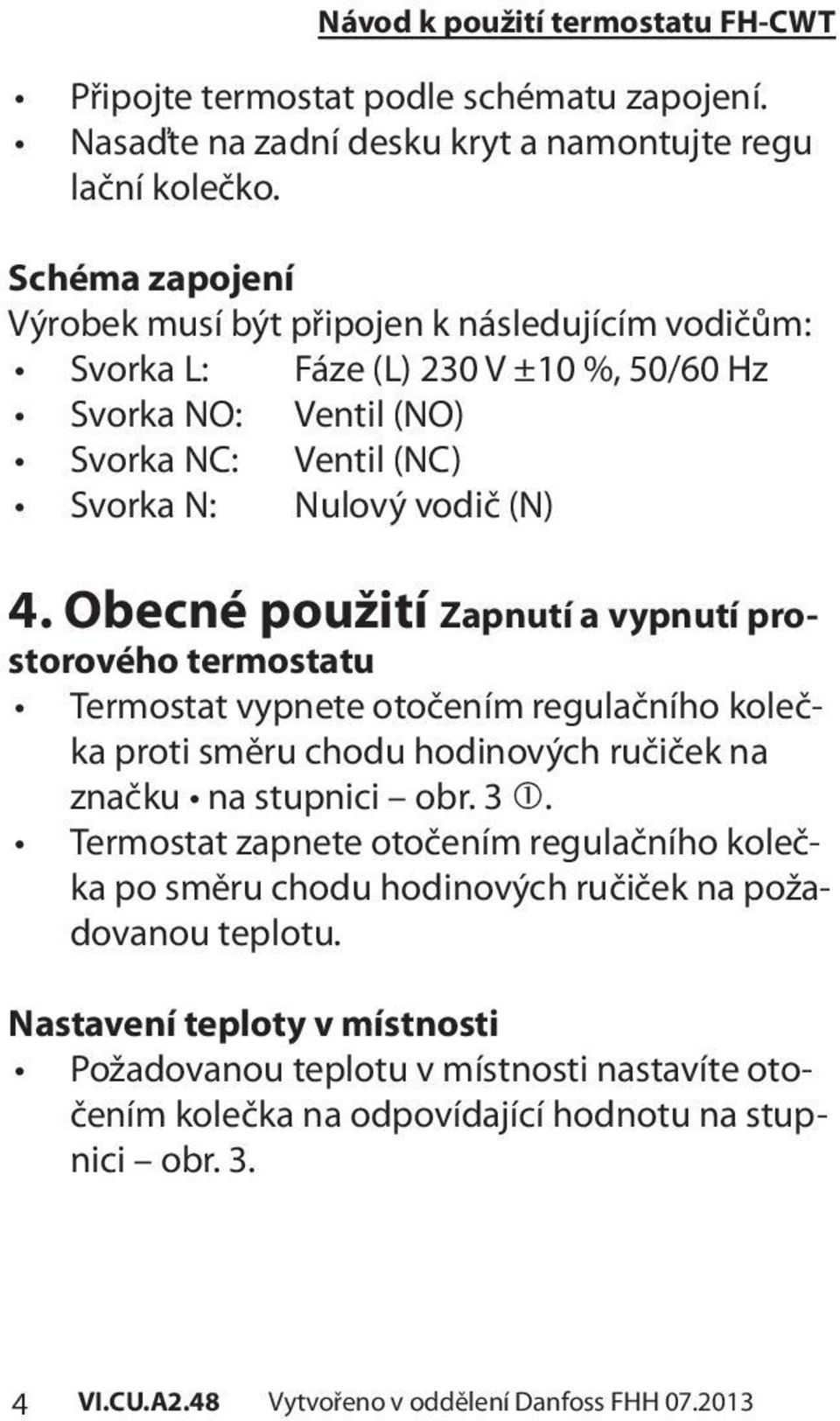

4 Návod k použití termostatu FH-CWT Připojte termostat podle schématu zapojení. Nasaďte na zadní desku kryt a namontujte regu lační kolečko. Schéma zapojení Výrobek musí být připojen k následujícím vodičům: Svorka L: Fáze (L) 230 V ±10 %, 50/60 Hz Svorka NO: Ventil (NO) Svorka NC: Ventil (NC) Svorka N: Nulový vodič (N) 4. Obecné použití Zapnutí a vypnutí prostorového termostatu Termostat vypnete otočením regulačního kolečka proti směru chodu hodinových ručiček na značku na stupnici obr. 3. Termostat zapnete otočením regulačního kolečka po směru chodu hodinových ručiček na požadovanou teplotu. Nastavení teploty v místnosti Požadovanou teplotu v místnosti nastavíte otočením kolečka na odpovídající hodnotu na stupnici obr VI.CU.A2.48 Vytvořeno v oddělení Danfoss FHH

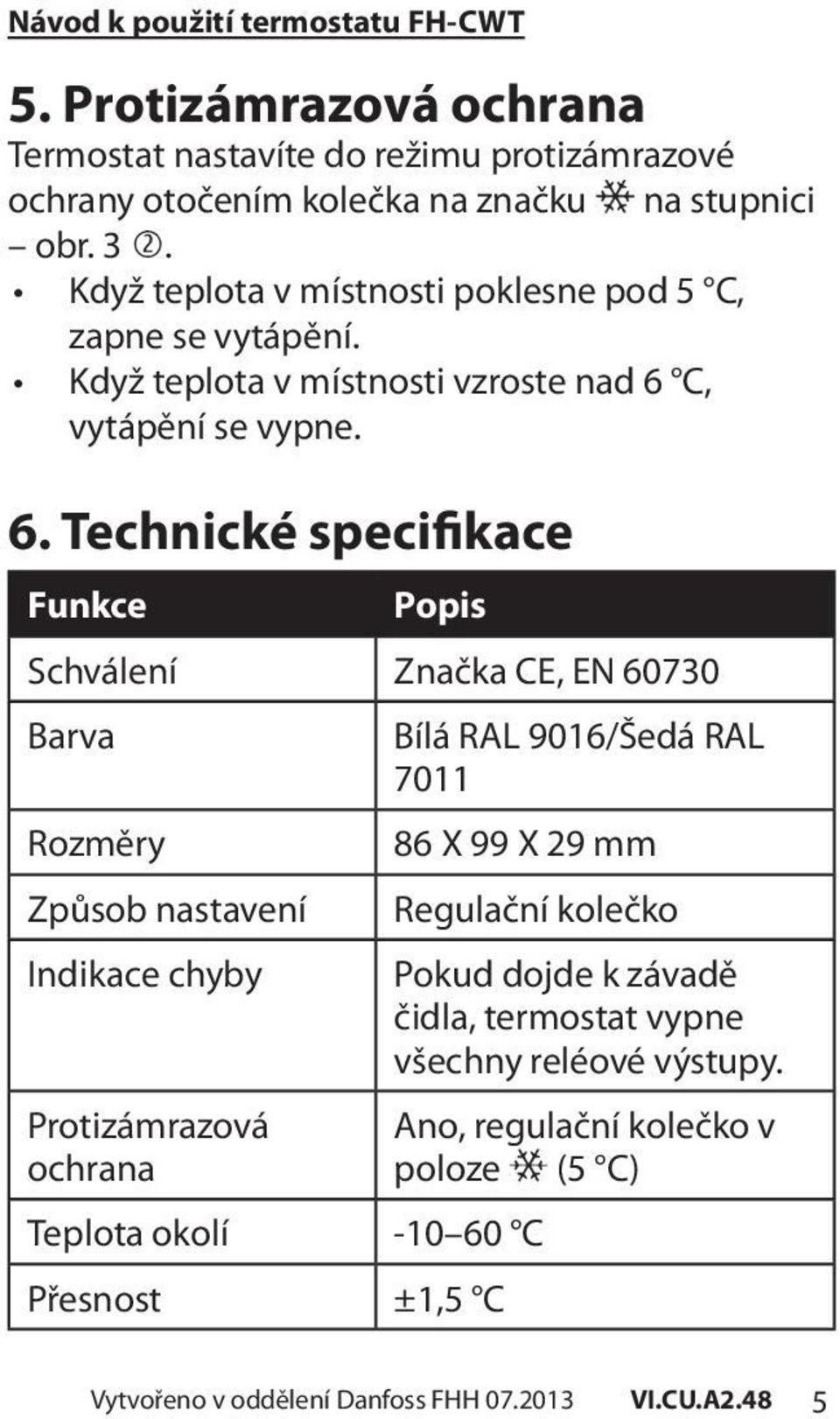

5 Návod k použití termostatu FH-CWT 5. Protizámrazová ochrana Termostat nastavíte do režimu protizámrazové ochrany otočením kolečka na značku na stupnici obr. 3. Když teplota v místnosti poklesne pod 5 C, zapne se vytápění. Když teplota v místnosti vzroste nad 6 C, vytápění se vypne. 6. Technické specifikace Funkce Popis Schválení Značka CE, EN Barva Bílá RAL 9016/Šedá RAL 7011 Rozměry 86 Χ 99 Χ 29 mm Způsob nastavení Regulační kolečko Indikace chyby Pokud dojde k závadě čidla, termostat vypne všechny reléové výstupy. Protizámrazová ochrana Teplota okolí C Přesnost ±1,5 C Ano, regulační kolečko v poloze (5 C) Vytvořeno v oddělení Danfoss FHH VI.CU.A2.48 5

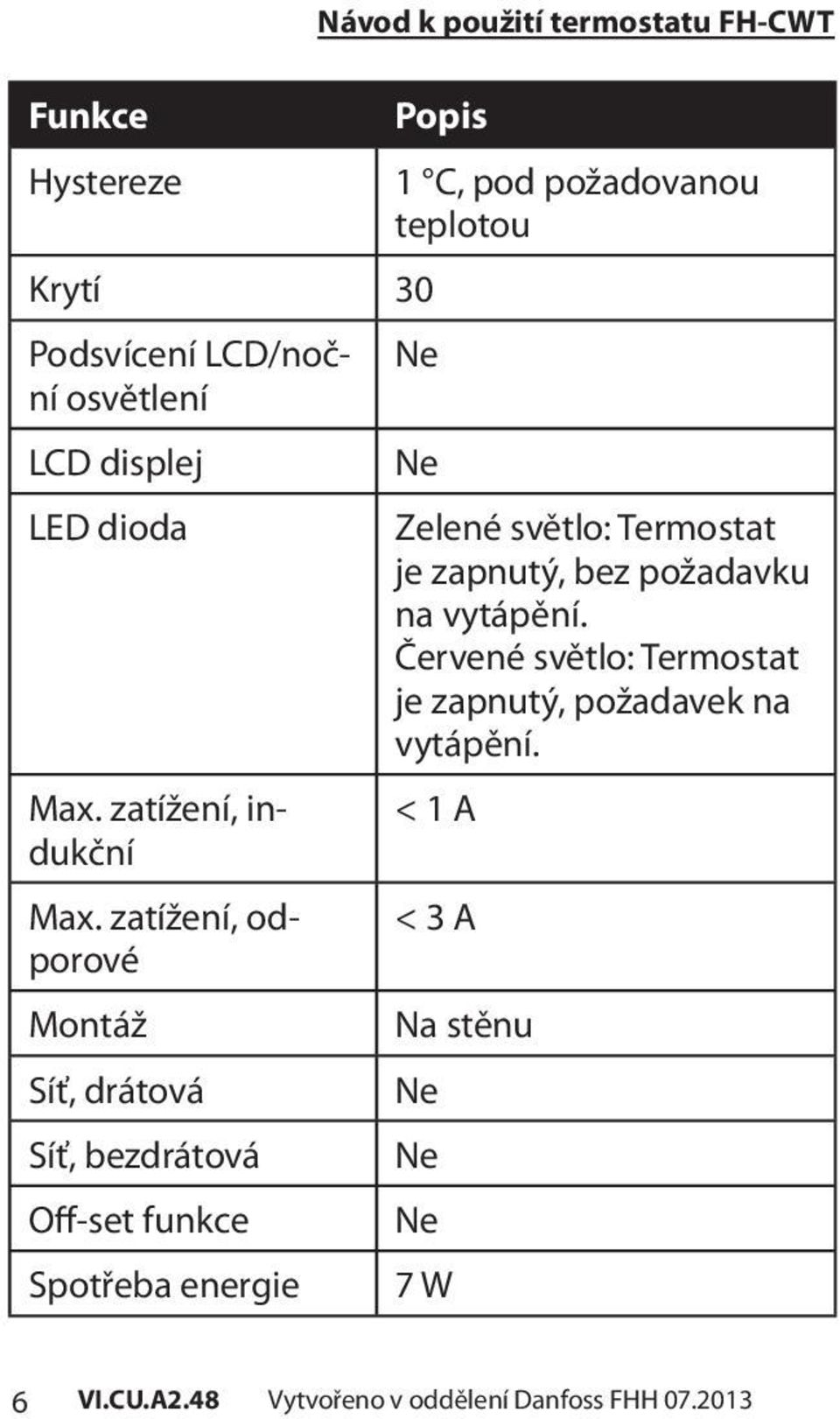

6 Funkce Návod k použití termostatu FH-CWT Popis Hystereze 1 C, pod požadovanou teplotou Krytí 30 Podsvícení LCD/noční osvětlení Ne LCD displej Ne LED dioda Zelené světlo: Termostat je zapnutý, bez požadavku na vytápění. Červené světlo: Termostat je zapnutý, požadavek na vytápění. Max. zatížení, indukční < 1 A Max. zatížení, odporové < 3 A Montáž Na stěnu Síť, drátová Ne Síť, bezdrátová Ne Off-set funkce Ne Spotřeba energie 7 W 6 VI.CU.A2.48 Vytvořeno v oddělení Danfoss FHH

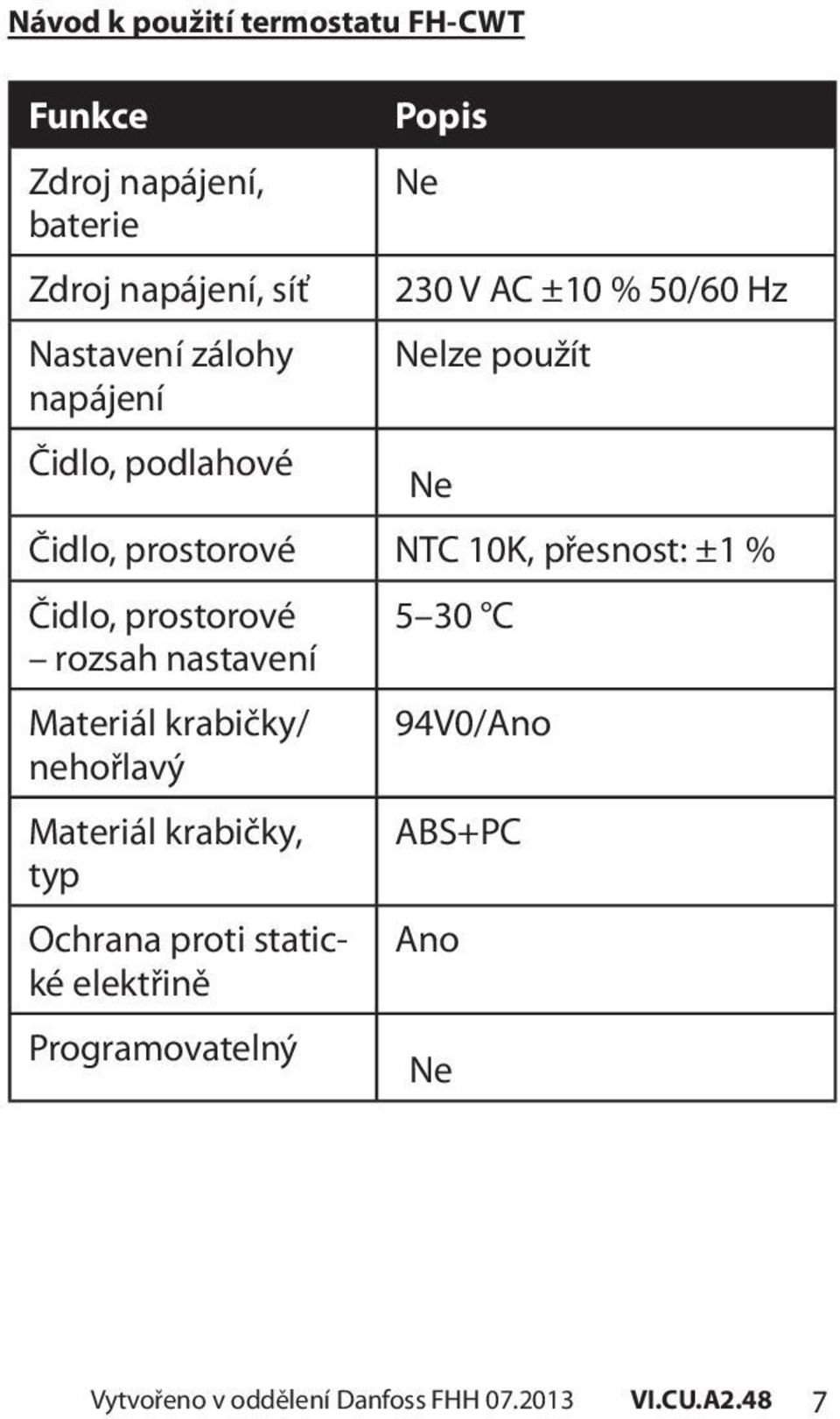

7 Návod k použití termostatu FH-CWT Funkce Zdroj napájení, baterie Zdroj napájení, síť Nastavení zálohy napájení Popis Ne 230 V AC ±10 % 50/60 Hz Nelze použít Čidlo, podlahové Ne Čidlo, prostorové NTC 10K, přesnost: ±1 % Čidlo, prostorové 5 30 C rozsah nastavení Materiál krabičky/ 94V0/Ano nehořlavý Materiál krabičky, ABS+PC typ Ochrana proti statické Ano elektřině Programovatelný Ne Vytvořeno v oddělení Danfoss FHH VI.CU.A2.48 7

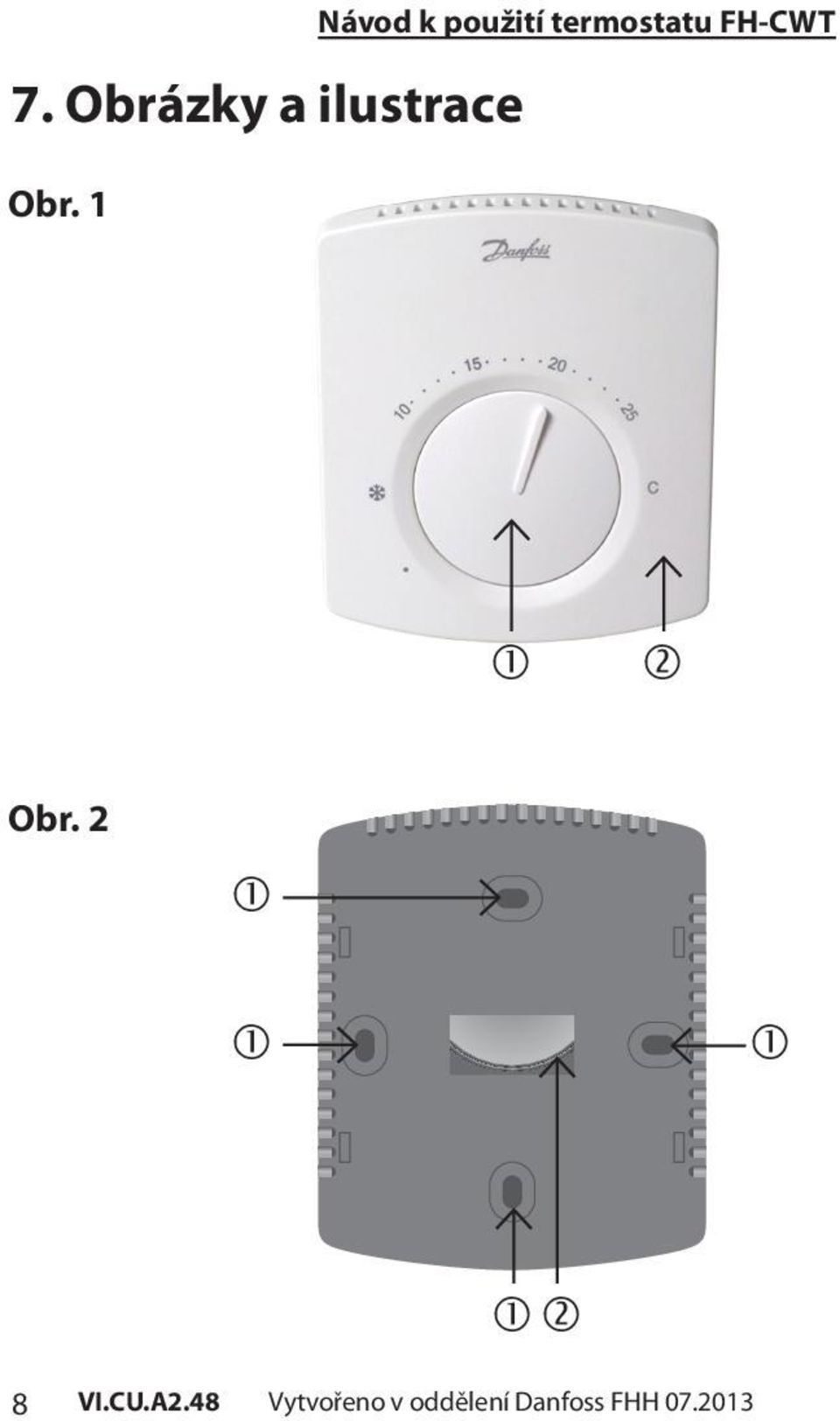

8 7. Obrázky a ilustrace Obr. 1 Návod k použití termostatu FH-CWT Obr. 2 8 VI.CU.A2.48 Vytvořeno v oddělení Danfoss FHH

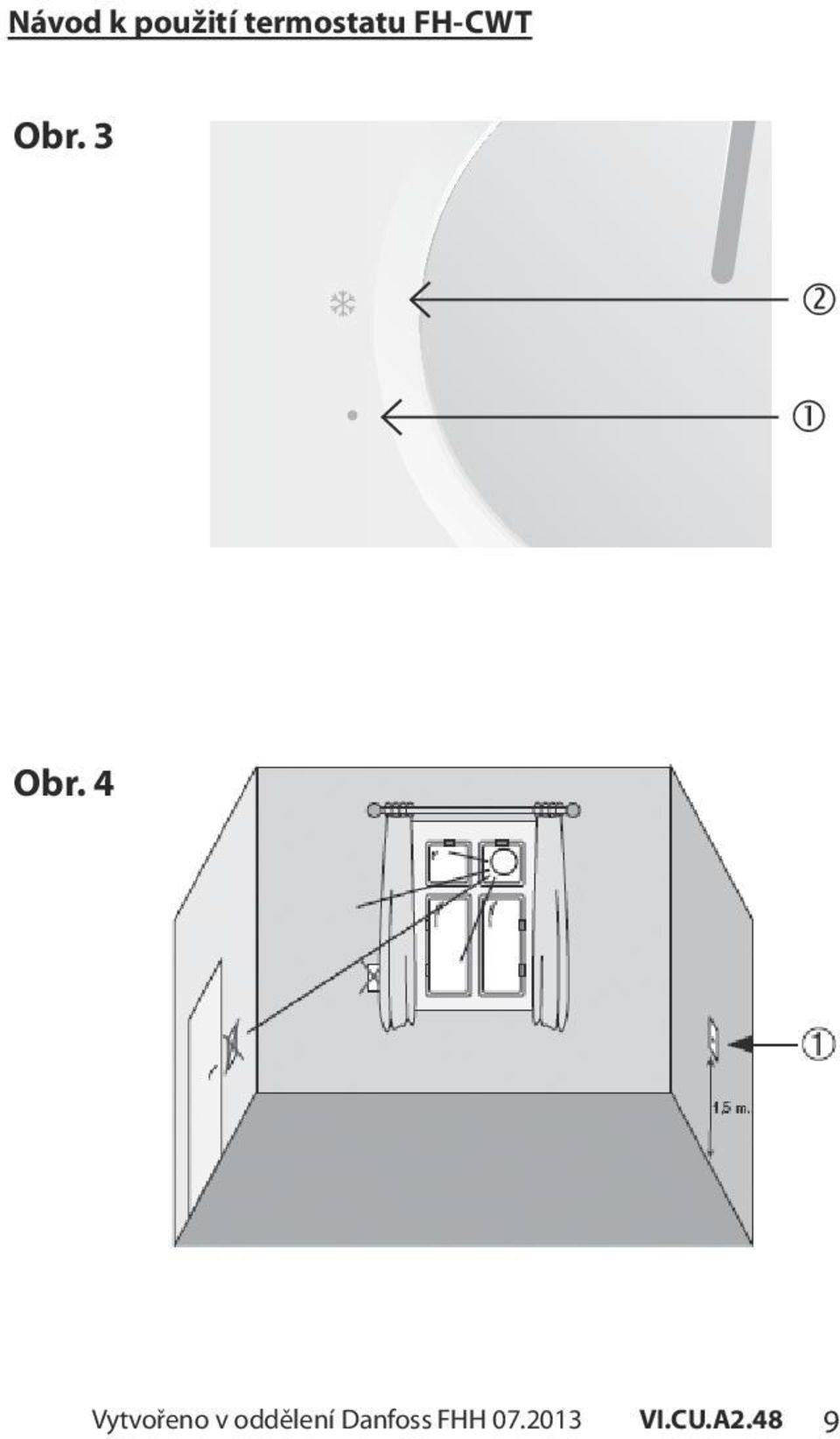

9 20 Návod k použití termostatu FH-CWT Obr. 3 Obr. 4 Vytvořeno v oddělení Danfoss FHH VI.CU.A2.48 9

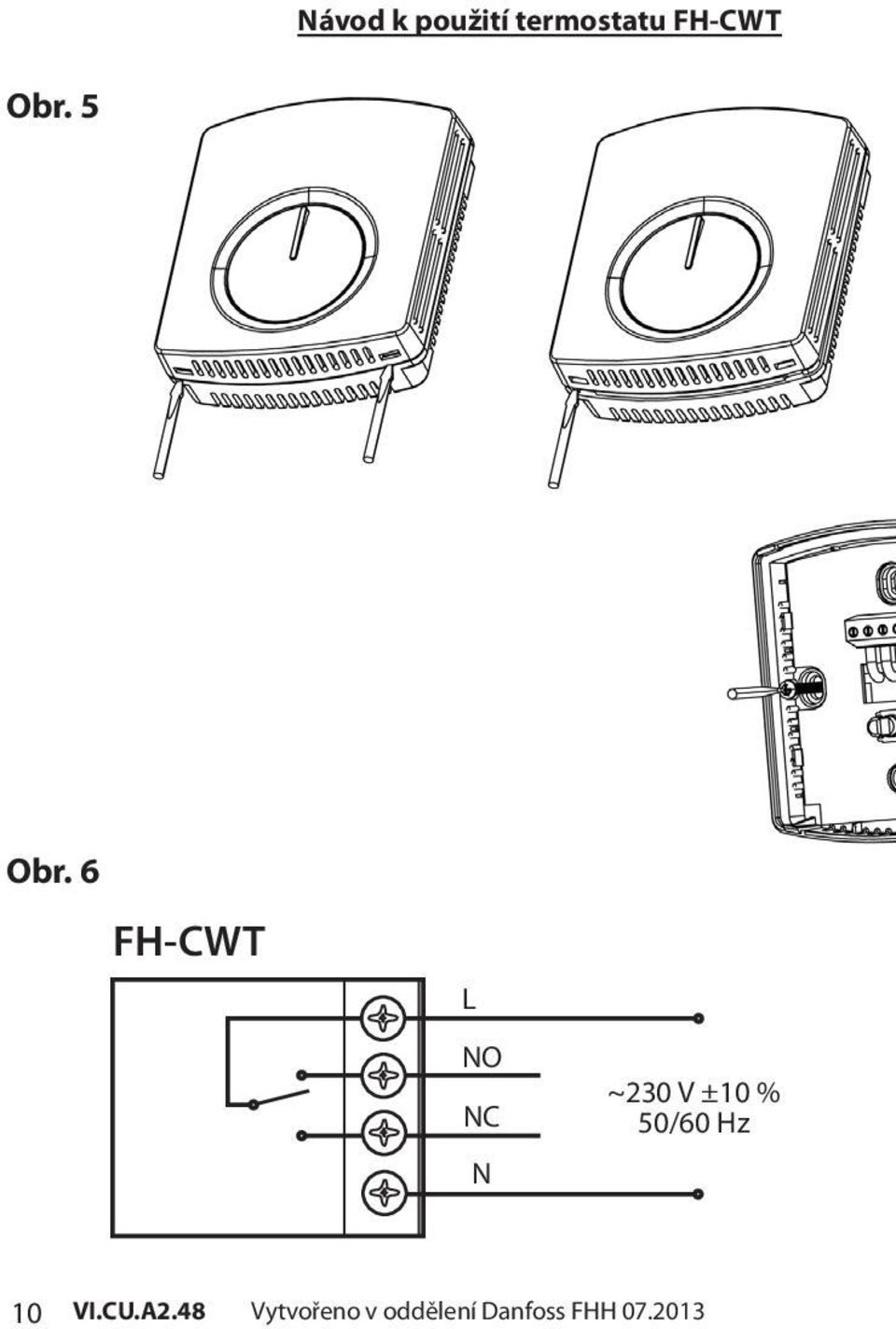

10 Návod k použití termostatu FH-CWT Obr. 5 Obr. 6 FH-CWT L NO NC N ~230V V ± ±10 10% % 50/60 Hz 10 VI.CU.A2.48 Vytvořeno v oddělení Danfoss FHH

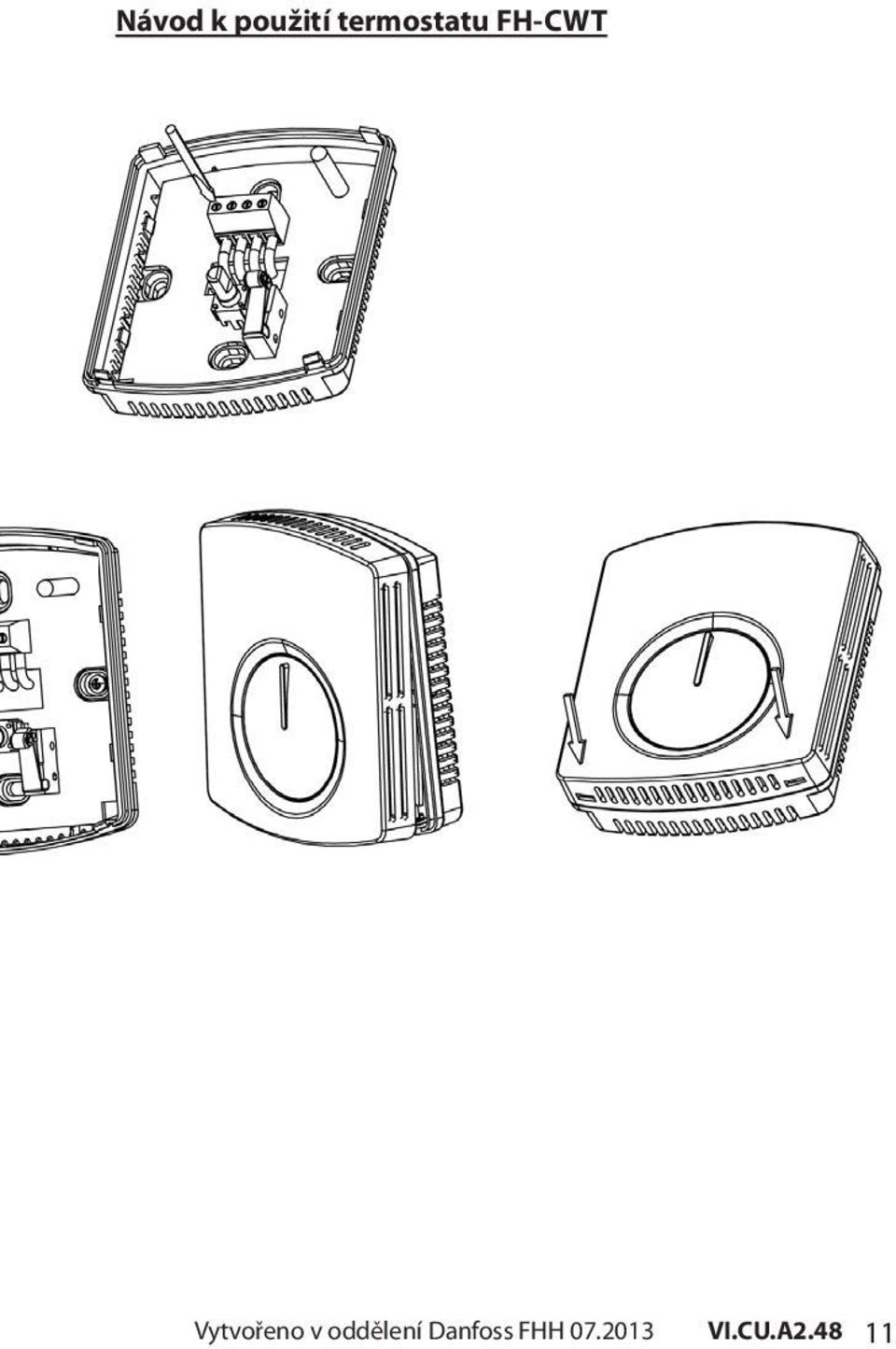

11 Návod k použití termostatu FH-CWT Vytvořeno v oddělení Danfoss FHH VI.CU.A
