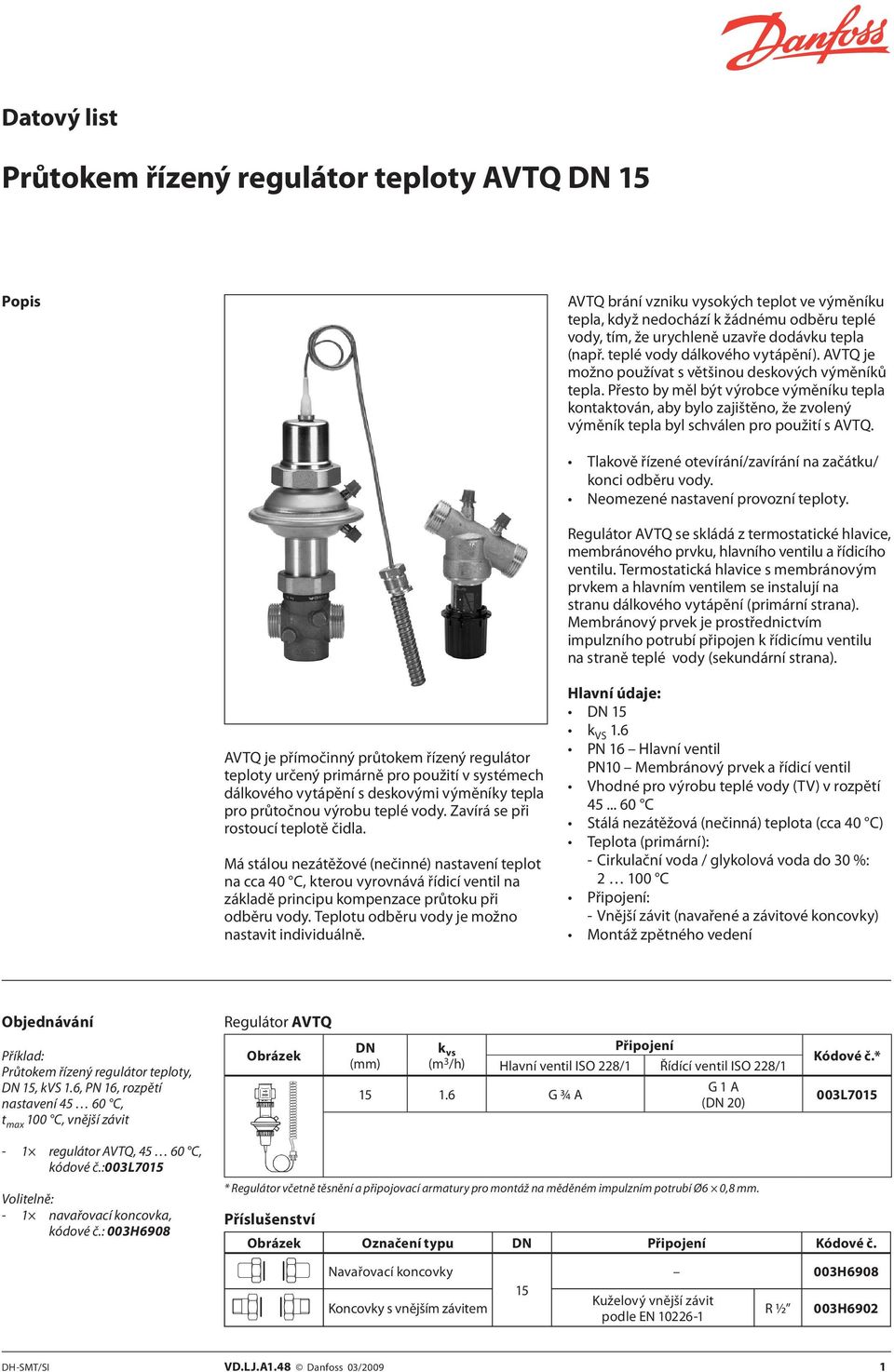

1 Datový list Průtokem řízený regulátor teploty AVTQ DN 15 Popis AVTQ brání vzniku vysokých teplot ve výměníku tepla, když nedochází k žádnému odběru teplé vody, tím, že urychleně uzavře dodávku tepla (např. teplé vody dálkového vytápění). AVTQ je možno používat s většinou deskových výměníků tepla. Přesto by měl být výrobce výměníku tepla kontaktován, aby bylo zajištěno, že zvolený výměník tepla byl schválen pro použití s AVTQ. Tlakově řízené otevírání/zavírání na začátku/ konci odběru vody. Neomezené nastavení provozní teploty. Regulátor AVTQ se skládá z termostatické hlavice, membránového prvku, hlavního ventilu a řídicího ventilu. Termostatická hlavice s membránovým prvkem a hlavním ventilem se instalují na stranu dálkového vytápění (primární strana). Membránový prvek je prostřednictvím impulzního potrubí připojen k řídicímu ventilu na straně teplé vody (sekundární strana). AVTQ je přímočinný průtokem řízený regulátor teploty určený primárně pro použití v systémech dálkového vytápění s deskovými výměníky tepla pro průtočnou výrobu teplé vody. Zavírá se při rostoucí teplotě čidla. Má stálou nezátěžové (nečinné) nastavení teplot na cca 40 C, kterou vyrovnává řídicí ventil na základě principu kompenzace průtoku při odběru vody. Teplotu odběru vody je možno nastavit individuálně. Hlavní údaje: DN 15 k VS 1.6 PN 16 Hlavní ventil PN10 Membránový prvek a řídicí ventil Vhodné pro výrobu teplé vody (TV) v rozpětí C Stálá nezátěžová (nečinná) teplota (cca 40 C) Teplota (primární): - Cirkulační voda / glykolová voda do 30 %: C Připojení: - Vnější závit (navařené a závitové koncovky) Montáž zpětného vedení Objednávání Regulátor AVTQ Příklad: Průtokem řízený regulátor teploty, DN 15, kvs 1.6, PN 16, rozpětí nastavení C, t max 100 C, vnější závit Obrázek DN k vs Připojení (mm) (m 3 /h) Hlavní ventil ISO 228/1 Řídící ventil ISO 228/ G ¾ A G 1 A (DN 20) Kódové č.* 003L regulátor AVTQ, C, kódové č.:003l7015 Volitelně: - 1 navařovací koncovka, kódové č.: 003H6908 * Regulátor včetně těsnění a připojovací armatury pro montáž na měděném impulzním potrubí Ø6 0,8 mm. Příslušenství Obrázek Označení typu DN Připojení Kódové č. Navařovací koncovky Koncovky s vnějším závitem 15 Kuželový vnější závit podle EN H6908 R ½ 003H6902 DH-SMT/SI VD.LJ.A1.48 Danfoss 03/2009 1

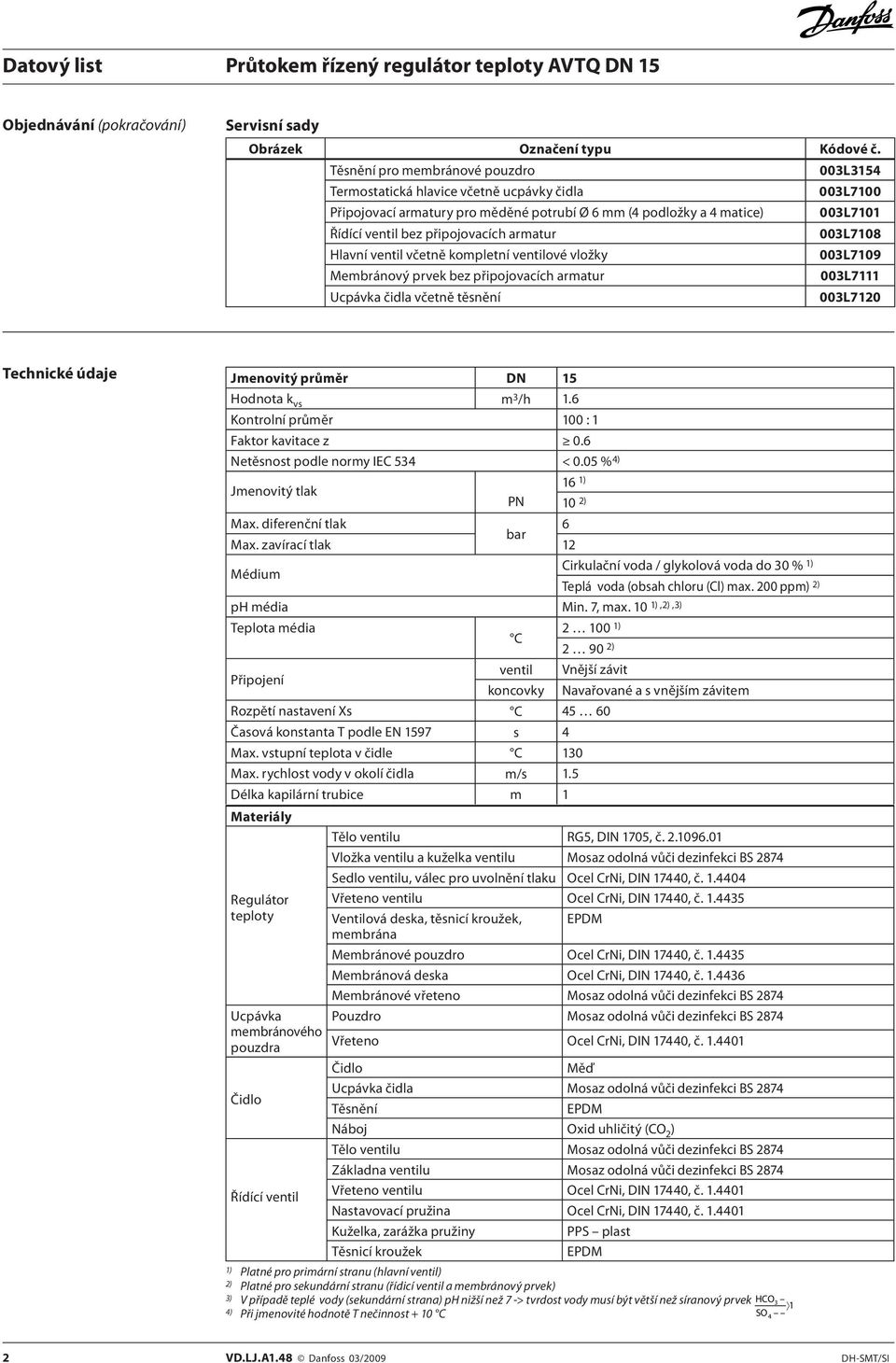

2 Objednávání (pokračování) Servisní sady Obrázek Označení typu Kódové č. Těsnění pro membránové pouzdro 003L3154 Termostatická hlavice včetně ucpávky čidla 003L7100 Připojovací armatury pro měděné potrubí Ø 6 mm (4 podložky a 4 matice) 003L7101 Řídící ventil bez připojovacích armatur 003L7108 Hlavní ventil včetně kompletní ventilové vložky 003L7109 Membránový prvek bez připojovacích armatur 003L7111 Ucpávka čidla včetně těsnění 003L7120 Technické údaje Jmenovitý průměr DN 15 Hodnota k vs m 3 /h 1.6 Kontrolní průměr 100 : 1 Faktor kavitace z 0.6 Netěsnost podle normy IEC 534 < 0.05 % 4) Jmenovitý tlak Max. diferenční tlak 6 bar Max. zavírací tlak 12 Médium Materiály Regulátor teploty PN Tělo ventilu RG5, DIN 1705, č Vložka ventilu a kuželka ventilu Mosaz odolná vůči dezinfekci BS 2874 Sedlo ventilu, válec pro uvolnění tlaku Ocel CrNi, DIN 17440, č Vřeteno ventilu Ocel CrNi, DIN 17440, č Ventilová deska, těsnicí kroužek, EPDM membrána Membránové pouzdro Ocel CrNi, DIN 17440, č Membránová deska Ocel CrNi, DIN 17440, č Membránové vřeteno Mosaz odolná vůči dezinfekci BS 2874 Ucpávka Pouzdro Mosaz odolná vůči dezinfekci BS 2874 membránového pouzdra Vřeteno Ocel CrNi, DIN 17440, č Čidlo Měď Čidlo Ucpávka čidla Mosaz odolná vůči dezinfekci BS 2874 Těsnění EPDM Náboj Oxid uhličitý (CO 2 ) Tělo ventilu Mosaz odolná vůči dezinfekci BS 2874 Základna ventilu Mosaz odolná vůči dezinfekci BS 2874 Řídící ventil Vřeteno ventilu Ocel CrNi, DIN 17440, č Nastavovací pružina Ocel CrNi, DIN 17440, č Kuželka, zarážka pružiny PPS plast Těsnicí kroužek EPDM 1) Platné pro primární stranu (hlavní ventil) 2) Platné pro sekundární stranu (řídicí ventil a membránový prvek) 3) V případě teplé vody (sekundární strana) ph nižší než 7 -> tvrdost vody musí být větší než síranový prvek HCO3 1 4) Při jmenovité hodnotě T nečinnost + 10 C SO4 16 1) 10 2) ph média Min. 7, max. 10 1),2),3) Teplota média Připojení C ventil koncovky Cirkulační voda / glykolová voda do 30 % 1) Teplá voda (obsah chloru (Cl) max. 200 ppm) 2) ) ) Vnější závit Rozpětí nastavení Xs C Časová konstanta T podle EN 1597 s 4 Max. vstupní teplota v čidle C 130 Max. rychlost vody v okolí čidla m/s 1.5 Délka kapilární trubice m 1 Navařované a s vnějším závitem 2 VD.LJ.A1.48 Danfoss 03/2009 DH-SMT/SI

3 Aplikační princip Regulátor AVTQ musí být instalován pouze ve zpětném vedení. Průtokové vedení dálkového vytápění Zpětné vedení dálkového vytápění Při odběru teplé vody (TV) průtok skrz řídicí ventil vytváří pokles tlaku (působení síly v membránovém pouzdru), který se využívá pro zvýšení úrovně teploty z nezátěžové (nečinné) na nastavenou teplotu odběru. Toto zvýšení teploty způsobuje otevření hlavního ventilu pro průtok na straně dálkového vytápění a jeho zavření, když úroveň teploty klesne na nezátěžovou provozní úroveň. Nezátěžový provoz brání vychladnutí vedení dálkového vytápění. Teplotu odběru je možno nastavit individuálně. Konstrukce 1. Termostatická hlavice s ucpávkou čidla 2. Tlakové vřeteno 3. Ucpávka membránového pouzdra 4. Matice 5. Membránové pouzdro 6. Membránové vřeteno 7. Řídicí membrána 8. Připojení pro impulzní potrubí 9. Střední kroužek 10. Štítek 11. Hlavní pružina 12. Tlumení + teflonový kroužek 13. Vřeteno ventilu 14. Ventilová vložka 15. Válec pro uvolnění tlaku 16. Těleso ventilu (hlavní ventil) 17. Páčka pro nastavení teploty 18. Vřeteno 19. Základna ventilu 20. Zarážka pružiny 21. Nastavovací pružina 22. Otvor pro vyrovnání tlaku 23. Kuželka ventilu 24. Těleso ventilu (řídicí ventil) 25. Připojení pro impulzní potrubí 26. Těsnicí šroub ucpávky čidla 27. Těsnění ucpávky čidla 28. Pouzdro ucpávky čidla DH-SMT/SI VD.LJ.A1.48 Danfoss 03/2009 3

4 Instalace Jednocestný výměník tepla Dvoucestný výměník tepla Trojcestný výměník tepla Obrázek 3 AVTQ může být použit s většinou typů deskových výměníků tepla. Výrobce AVTQ by měl být kontaktován, aby bylo zajištěno: - že AVTQ je schválen pro použití se zvoleným výměníkem tepla - správná volba materiálu při připojování výměníků tepla - správné připojení jedno-průtokových výměníků tepla; může dojít k rozdělení vrstev, tj. snížení pohodlí Systém funguje optimálně, když je čidlo nainstalováno přímo uvnitř výměníku tepla (viz strana 3). Avšak hlava čidla by měla být umístěna cca 5 mm od desky, která rozděluje primární a sekundární stranu výměníku. Jestliže hlavu čidla umístíme příliš blízko k dělicí desce, čidlo by mohlo měřit teplotu desky a ne teplotu média. Pro řádný nezátěžový provoz by mělo být zabráněno tepelnému zkratu, jinak stoupne teplota vody a vzroste nezátěžová teplota. Poznámka: rychlost vody v okolí čidla musí být v souladu s požadavky stanovenými pro měděné potrubí. Regulátor teploty (hlavní ventil): - musí být nainstalován ve zpětném potrubí na straně dálkového vytápěni (primární straně) výměníku tepla - membránový prvek může být otočen do jakékoliv polovy ve vztahu k tělesu ventilu, aby impulzní potrubí mohlo být připojeno v požadovaném směru Řídicí ventil: - musí být nainstalován v průtokovém potrubí na sekundární straně výměníku tepla - v systémech, kde není možno vyloučit občasnou kontaminaci pitné vody jemným prachem, se doporučuje neinstalovat připojení impulzního potrubí směrem dolů (obr. 2), aby se zabránilo vnikání nečistot do impulzního potrubí a membránového pouzdra Čidlo je možno nainstalovat v jakékoliv poloze (obr. 1) Důrazně se doporučuje následující: - před prvním použití systému vytápění by měla být primární a sekundární strana výměníku tepla propláchnuta. Navíc (+) a ( ) strana membrány by měla být opatřena větracími otvory. - lapač nečistot se sítem s max. velikostí 0,6 mm by měl být nainstalován jak na potrubí pro odběr studené vody před řídicím ventilem, tak i na průtokovém potrubí ze sítě dálkového vytápění. Obrázek 1 Obrázek 2 4 VD.LJ.A1.48 Danfoss 03/2009 DH-SMT/SI

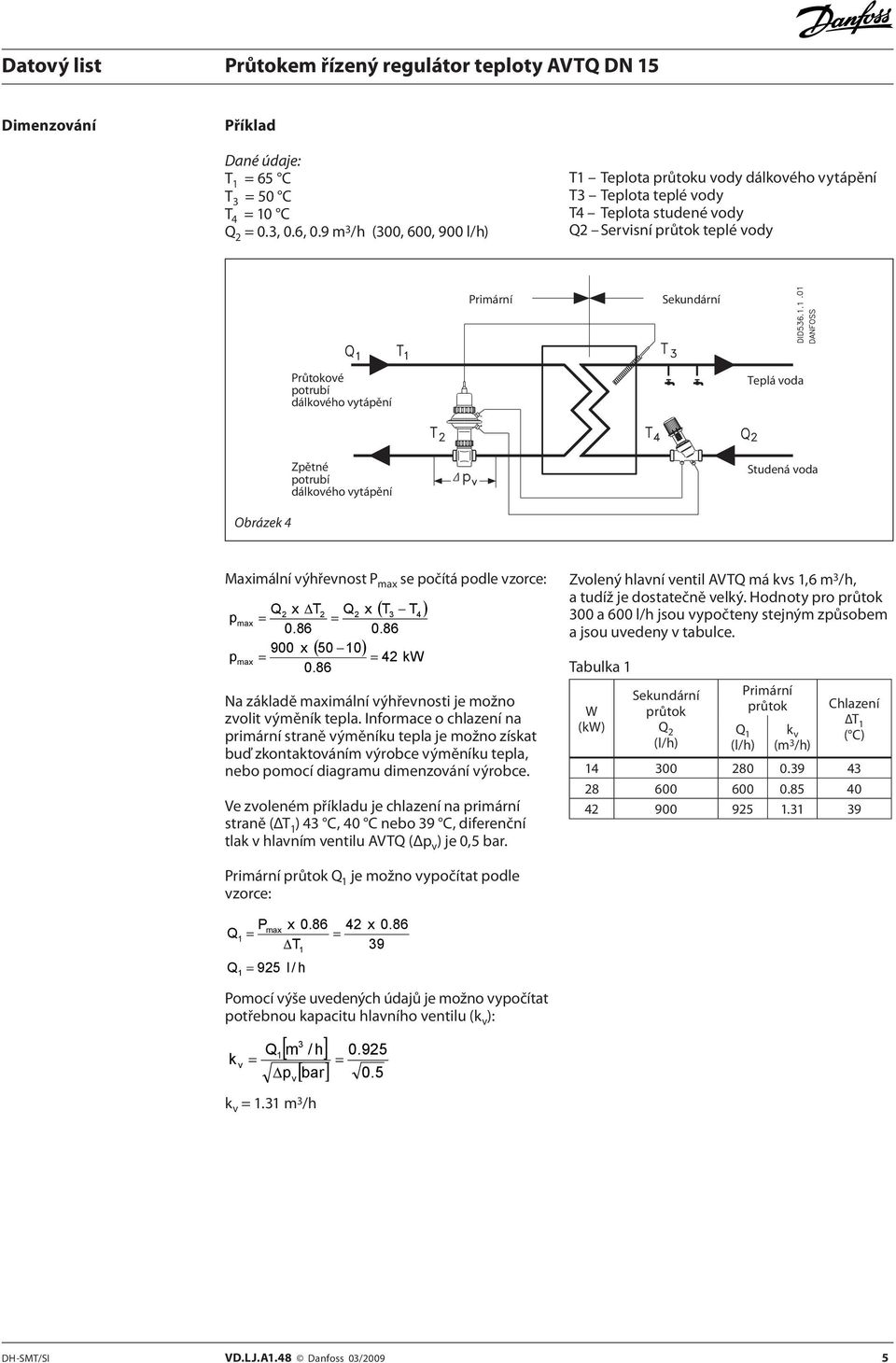

5 Dimenzování Příklad Dané údaje: T 1 = 65 C T 3 = 50 C T 4 = 10 C Q 2 = 0.3, 0.6, 0.9 m 3 /h (300, 600, 900 l/h) T1 Teplota průtoku vody dálkového vytápění T3 Teplota teplé vody T4 Teplota studené vody Q2 Servisní průtok teplé vody Primární Sekundární Průtokové potrubí dálkového vytápění Teplá voda Zpětné potrubí dálkového vytápění Studená voda Obrázek 4 Maximální výhřevnost P max se počítá podle vzorce: Q2 x T2 Q2 x T3 T4 pmax x p max 42 kw 0.86 Na základě maximální výhřevnosti je možno zvolit výměník tepla. Informace o chlazení na primární straně výměníku tepla je možno získat buď zkontaktováním výrobce výměníku tepla, nebo pomocí diagramu dimenzování výrobce. Ve zvoleném příkladu je chlazení na primární straně (ΔT 1 ) 43 C, 40 C nebo 39 C, diferenční tlak v hlavním ventilu AVTQ (Δp v ) je 0,5 bar. Zvolený hlavní ventil AVTQ má kvs 1,6 m 3 /h, a tudíž je dostatečně velký. Hodnoty pro průtok 300 a 600 l/h jsou vypočteny stejným způsobem a jsou uvedeny v tabulce. Tabulka 1 W (kw) Sekundární průtok Q 2 (l/h) Primární průtok Q 1 (l/h) k v (m 3 /h) Chlazení T 1 ( C) Primární průtok Q 1 je možno vypočítat podle vzorce: P Q x 0.86 T max 1 1 Q l / h Pomocí výše uvedených údajů je možno vypočítat potřebnou kapacitu hlavního ventilu (k v ): k v k v = 1.31 m 3 /h v 42 x Q1 m / h p bar 0. 5 DH-SMT/SI VD.LJ.A1.48 Danfoss 03/2009 5

6 Dimenzování (pokračování) Pokles tlaku v řídicím ventilu je možno zjistit z níže uvedeného diagramu Pokles talku (Δp řídicí ) v řídicím ventilu jako funkce hodnoty nastavení a sekundárního průtoku 6 VD.LJ.A1.48 Danfoss 03/2009 DH-SMT/SI

7 Nastavení Regulátor AVTQ může být použit s deskovými výměníky tepla do 75 kw. V důsledku principu kompenzace průtoku není samotné dimenzování ventilu nezbytné, protože ventil vždy nastaví požadovanou teplotu bez ohledu na průtok. To znamená, že pokud je regulátor nastaven na 50 C (to se provede při 75 % max. průtoku odběru vody za účelem dosažení optimální regulace), potom bude tato teplota udržována, ať už je skutečný průtok 120 l/h, 900 l/h nebo více. Mezi 120 l/h a 900 l/h bude teplota kolísat přibližně v rozmezí 4 C. Typické nastavení: Minimum: Označení Aplikační hodnoty Nastavení řídícího ventilu Teplota průtoku, primární Tp = 65 C Diferenční tlak v hlavním ventilu AVTQ p = 0.5 bar Teplota teplé vody, sekundární Ts ((teplá) = 50 C 3.0 Teplota studené vody, sekundární Ts (studená) = 10 C Sekundární průtok Qs = 750 l/h Maximum: Označení Aplikační hodnoty Nastavení řídícího ventilu Teplota průtoku, primární Tp = 100 C Diferenční tlak v hlavním ventilu AVTQ p = 6.0 bar Teplota teplé vody, sekundární Ts (teplá) = 50 C 2.0 Teplota studené vody, sekundární Ts (studená) = 10 C Sekundární průtok Qs = 750 l/h Výše uvedené hodnoty jsou referenční hodnoty, a tudíž může být nezbytná úprava nastavení řídicího ventilu za účelem dosažení požadované teploty. Další přibližné hodnoty nastavení: Teplota odběru vody = 50 C Průtok odběru vody = 750 l/h T primární p (bar) C C C DH-SMT/SI VD.LJ.A1.48 Danfoss 03/2009 7

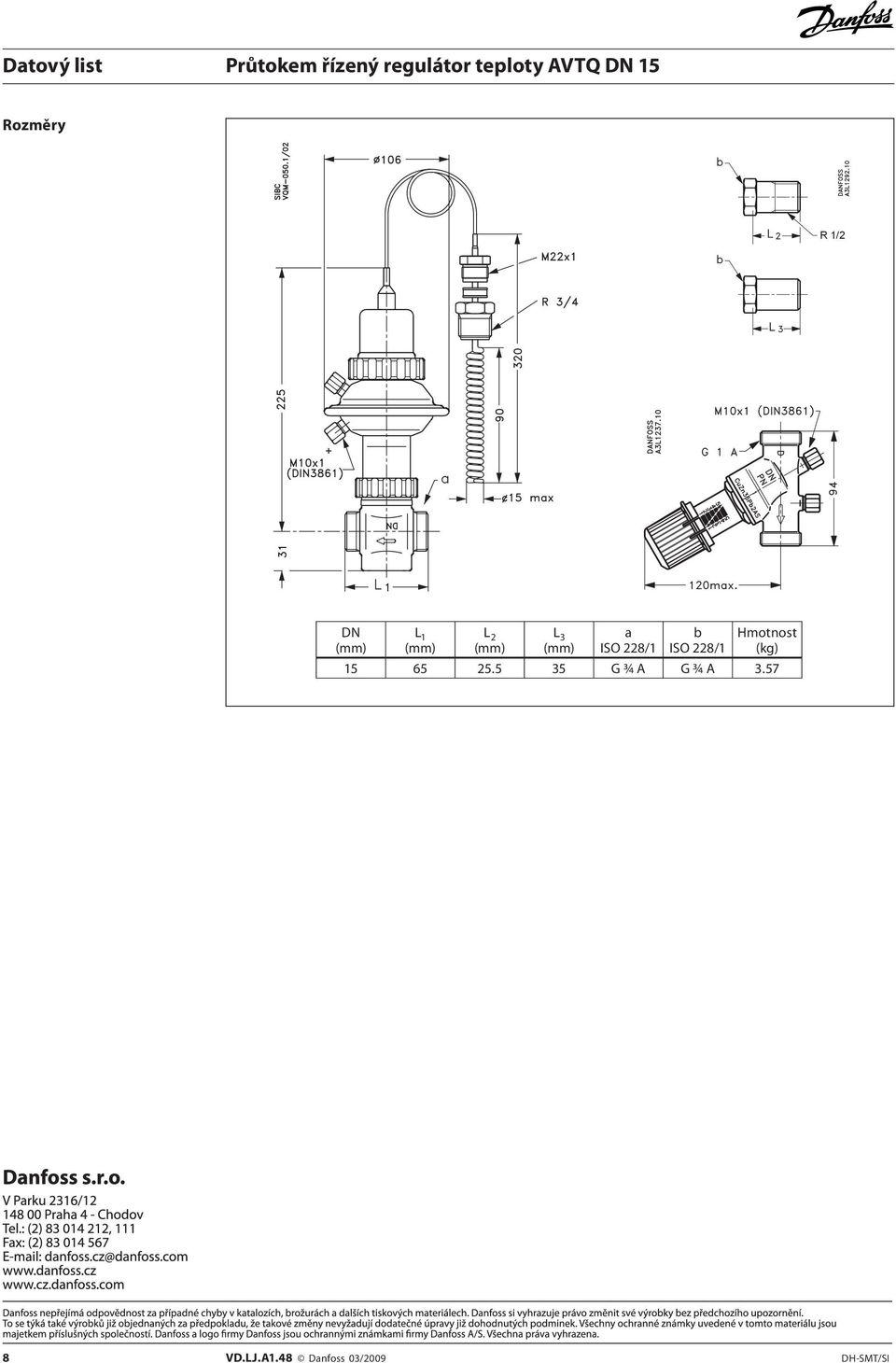

8 Rozměry R 1/2 DN (mm) L 1 (mm) L 2 (mm) L 3 (mm) a ISO 228/1 b ISO 228/1 Hmotnost (kg) G ¾ A G ¾ A VD.LJ.A1.48 Danfoss 03/2009 DH-SMT/SI
